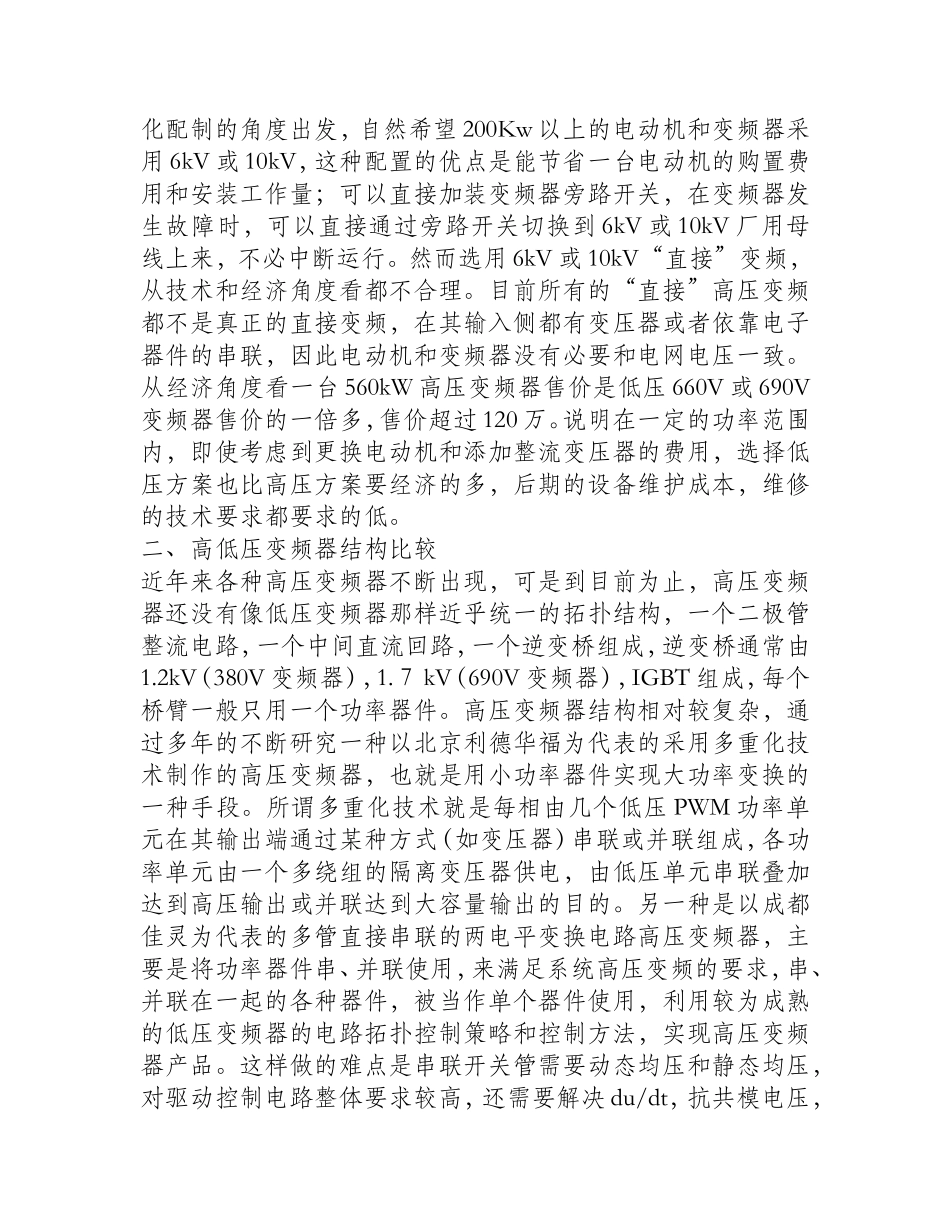

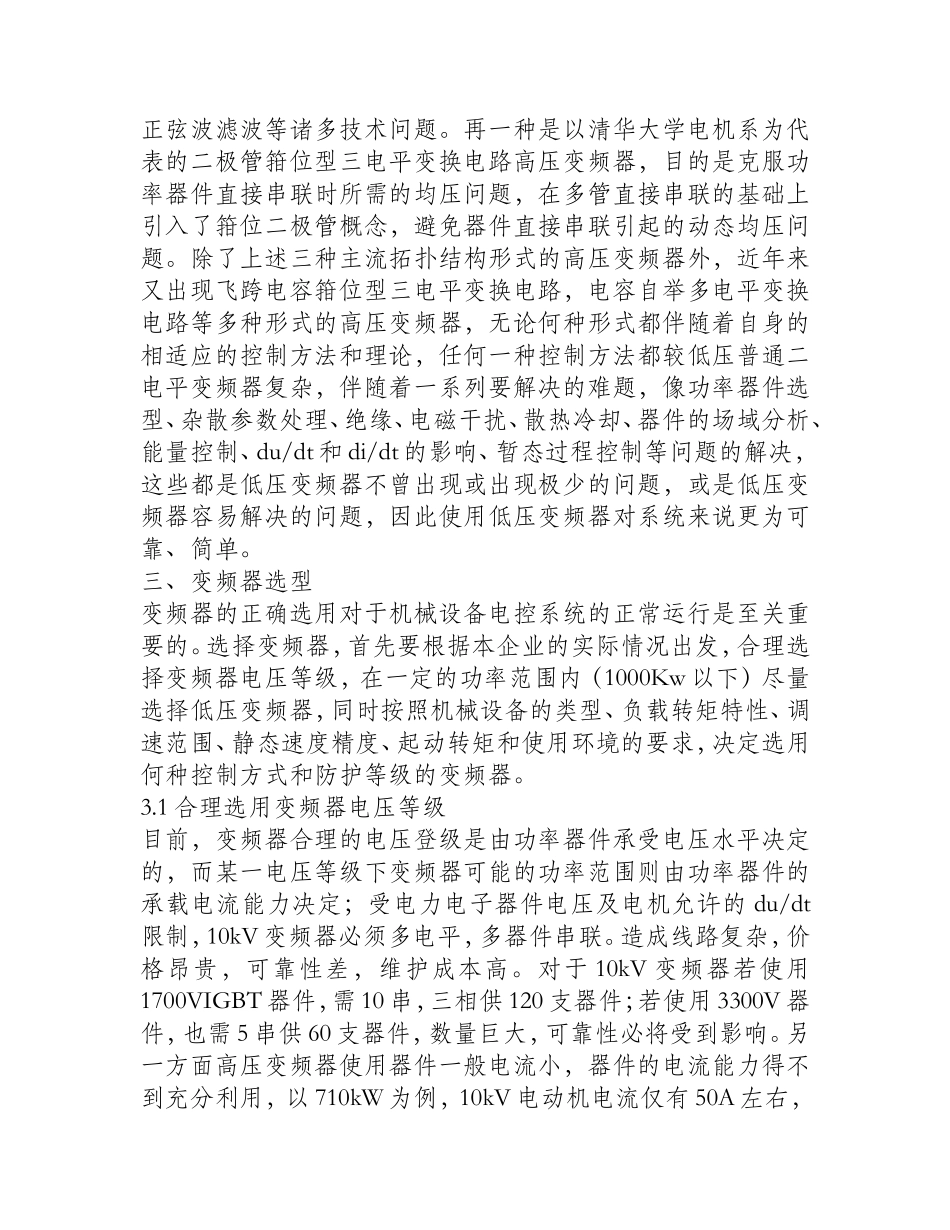

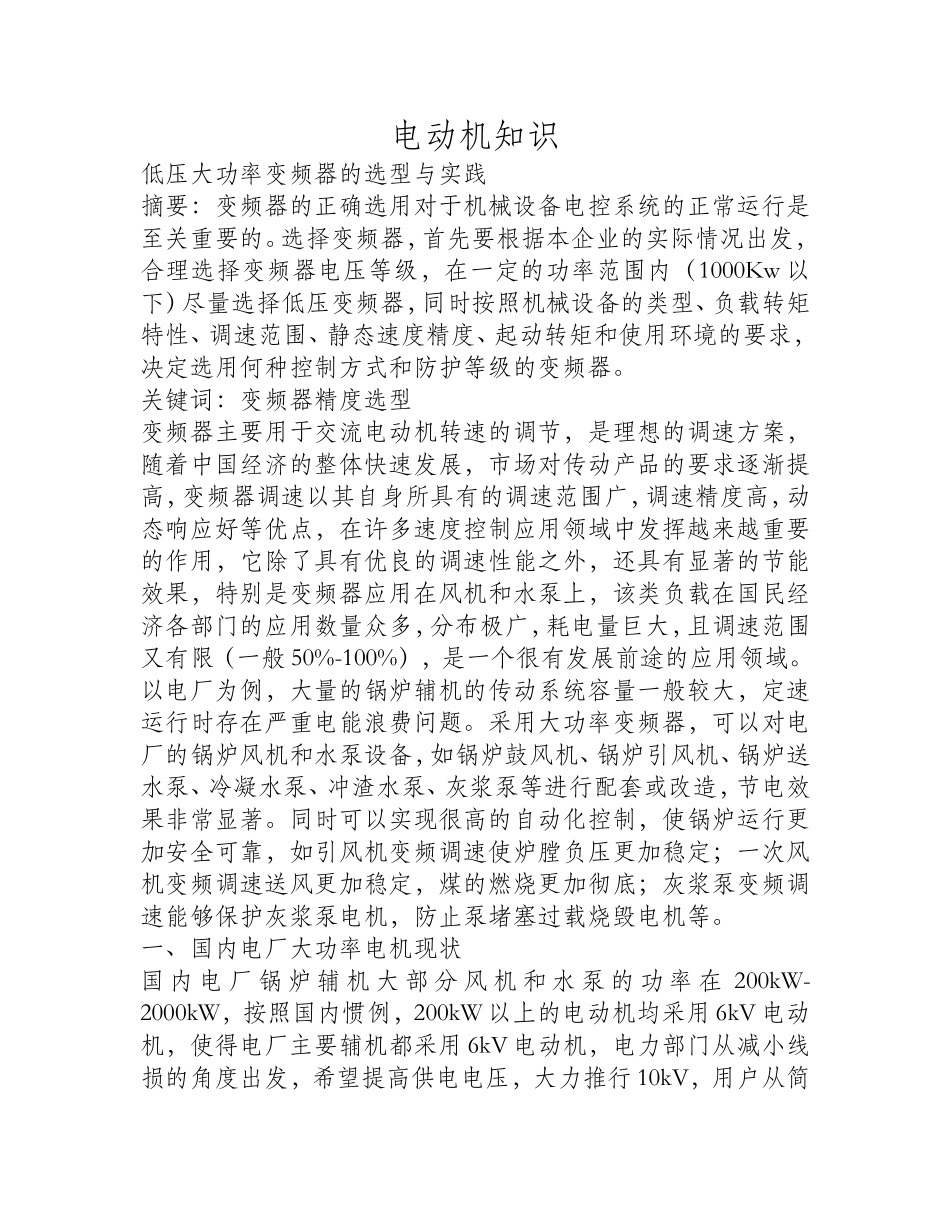

电动机知识低压大功率变频器的选型与实践摘要：变频器的正确选用对于机械设备电控系统的正常运行是至关重要的。选择变频器，首先要根据本企业的实际情况出发，合理选择变频器电压等级，在一定的功率范围内（1000Kw以下）尽量选择低压变频器，同时按照机械设备的类型、负载转矩特性、调速范围、静态速度精度、起动转矩和使用环境的要求，决定选用何种控制方式和防护等级的变频器。关键词：变频器精度选型变频器主要用于交流电动机转速的调节，是理想的调速方案，随着中国经济的整体快速发展，市场对传动产品的要求逐渐提高，变频器调速以其自身所具有的调速范围广，调速精度高，动态响应好等优点，在许多速度控制应用领域中发挥越来越重要的作用，它除了具有优良的调速性能之外，还具有显著的节能效果，特别是变频器应用在风机和水泵上，该类负载在国民经济各部门的应用数量众多，分布极广，耗电量巨大，且调速范围又有限（一般50%-100%），是一个很有发展前途的应用领域。以电厂为例，大量的锅炉辅机的传动系统容量一般较大，定速运行时存在严重电能浪费问题。采用大功率变频器，可以对电厂的锅炉风机和水泵设备，如锅炉鼓风机、锅炉引风机、锅炉送水泵、冷凝水泵、冲渣水泵、灰浆泵等进行配套或改造，节电效果非常显著。同时可以实现很高的自动化控制，使锅炉运行更加安全可靠，如引风机变频调速使炉膛负压更加稳定；一次风机变频调速送风更加稳定，煤的燃烧更加彻底；灰浆泵变频调速能够保护灰浆泵电机，防止泵堵塞过载烧毁电机等。一、国内电厂大功率电机现状国内电厂锅炉辅机大部分风机和水泵的功率在200kW-2000kW，按照国内惯例，200kW以上的电动机均采用6kV电动机，使得电厂主要辅机都采用6kV电动机，电力部门从减小线损的角度出发，希望提高供电电压，大力推行10kV，用户从简化配制的角度出发，自然希望200Kw以上的电动机和变频器采用6kV或10kV，这种配置的优点是能节省一台电动机的购置费用和安装工作量；可以直接加装变频器旁路开关，在变频器发生故障时，可以直接通过旁路开关切换到6kV或10kV厂用母线上来，不必中断运行。然而选用6kV或10kV“直接”变频，从技术和经济角度看都不合理。目前所有的“直接”高压变频都不是真正的直接变频，在其输入侧都有变压器或者依靠电子器件的串联，因此电动机和变频器没有必要和电网电压一致。从经济角度看一台560kW高压变频器售价是低压660V或690V变频器售价的一倍多，售价超过120万。说明在一定的功率范围内，即使考虑到更换电动机和添加整流变压器的费用，选择低压方案也比高压方案要经济的多，后期的设备维护成本，维修的技术要求都要求的低。二、高低压变频器结构比较近年来各种高压变频器不断出现，可是到目前为止，高压变频器还没有像低压变频器那样近乎统一的拓扑结构，一个二极管整流电路，一个中间直流回路，一个逆变桥组成，逆变桥通常由1.2kV（380V变频器），1.７kV（690V变频器），IGBT组成，每个桥臂一般只用一个功率器件。高压变频器结构相对较复杂，通过多年的不断研究一种以北京利德华福为代表的采用多重化技术制作的高压变频器，也就是用小功率器件实现大功率变换的一种手段。所谓多重化技术就是每相由几个低压PWM功率单元在其输出端通过某种方式（如变压器）串联或并联组成，各功率单元由一个多绕组的隔离变压器供电，由低压单元串联叠加达到高压输出或并联达到大容量输出的目的。另一种是以成都佳灵为代表的多管直接串联的两电平变换电路高压变频器，主要是将功率器件串、并联使用，来满足系统高压变频的要求，串、并联在一起的各种器件，被当作单个器件使用，利用较为成熟的低压变频器的电路拓扑控制策略和控制方法，实现高压变频器产品。这样做的难点是串联开关管需要动态均压和静态均压，对驱动控制电路整体要求较高，还需要解决du/dt，抗共模电压，正弦波滤波等诸多技术问题。再一种是以清华大学电机系为代表的二极管箝位型三电平变换电路高压变频器，目的是克服功率器件直接串联时所需的均压问题，在多管直接串联的基础上引入了箝位二极管概念，避免器件直接串联引起的动态均压问题。除了上述三种主流拓扑结...
