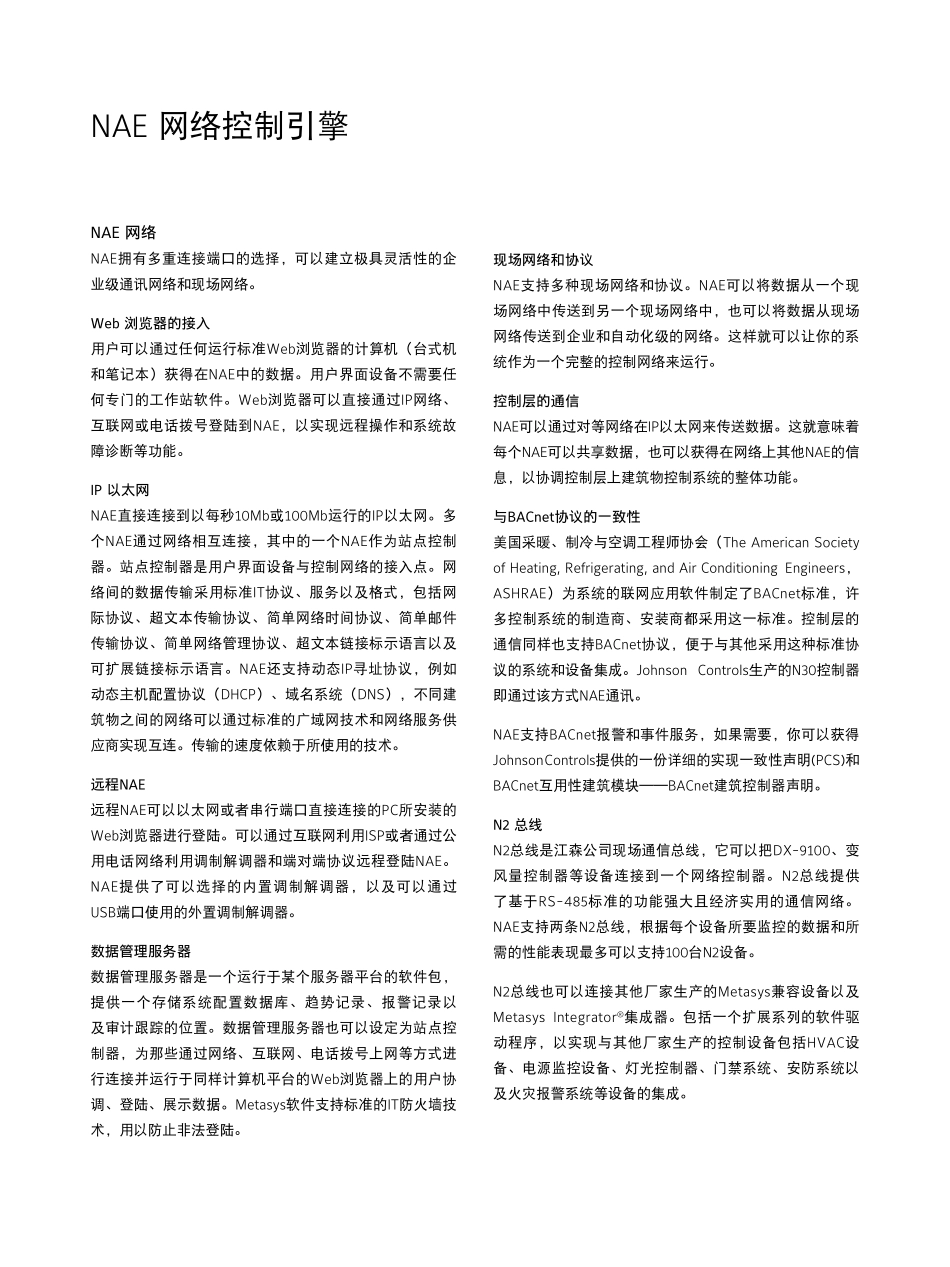

NAE网络控制引擎网络控制引擎（以下称NAE）把全新一代的技术引入Metasys®建筑自动化系统。NAE是一种基于Web的网络控制器，它采用信息技术和互联网协议进行通信。同时,NAE采用了建筑自动化行业的网络技术，包括BACnet™协议、LONWORKS®协议以及N2总线。应用这样的技术，NAE可以监控和管理加热、通风、以及空调设备、灯光、安防以及门禁控制等方面的运行。建筑物内单一或多个NAE可以提供监控、警告和事件管理、数据交换、趋势分析、能量管理、时间表以及数据储存。NAE支持单一或多个Web浏览器用户界面，并采用了密码授权以及IT行业的安全保护技术。描述特点和优势□基于自动化方面和企业层次普遍接受的IT标准进行通信本系统可以安装在建筑物或企业内部现有的IT架构上，同时它也可在公司的局域网、广域网及具有防火墙的公用互联网上应用标准的IT通信服务。□基于Web浏览器的用户界面任何连到网络的标准Web浏览器均可获得NAE中的系统数据，包括通过电话拨号和ISP上网的远程用户。□NAE及数据管理服务器具备站点控制功能用户可以通过一台设备获得某一站点的所有数据。对来源于多个NAE的数据的显示进行协调以便捷地浏览全部数据。□NAE内置用户界面和在线编程软件可以通过任何一台配有网络浏览器软件的设备对系统进行配置、试运行、数据存档以及监控。不再需要任何独立的工作站软件。□监控现场控制器，类型包括N2总线、LONWORKS网络、BACnet设备。支持MetasysN2控制器、系统集成器，以及与开放式标准网络的联网，满足在选择现场设备时的灵活性。□多种连接方式获得数据采用以太网接口或者直接通过一个RS-232型的串行端口，就可以连接到Web浏览器。对于一个拨号上网的连接，配有可以选用的内置调制解调器以及RJ-11型电话插孔，还可以使用通过USB接口的外置调制解调器。图1:NAENAE网络控制引擎NAE网络NAE拥有多重连接端口的选择，可以建立极具灵活性的企业级通讯网络和现场网络。Web浏览器的接入用户可以通过任何运行标准Web浏览器的计算机（台式机和笔记本）获得在NAE中的数据。用户界面设备不需要任何专门的工作站软件。Web浏览器可以直接通过IP网络、互联网或电话拨号登陆到NAE，以实现远程操作和系统故障诊断等功能。IP以太网NAE直接连接到以每秒10Mb或100Mb运行的IP以太网。多个NAE通过网络相互连接，其中的一个NAE作为站点控制器。站点控制器是用户界面设备与控制网络的接入点。网络间的数据传输采用标准IT协议、服务以及格式，包括网际协议、超文本传输协议、简单网络时间协议、简单邮件传输协议、简单网络管理协议、超文本链接标示语言以及可扩展链接标示语言。NAE还支持动态IP寻址协议，例如动态主机配置协议（DHCP）、域名系统（DNS），不同建筑物之间的网络可以通过标准的广域网技术和网络服务供应商实现互连。传输的速度依赖于所使用的技术。远程NAE远程NAE可以以太网或者串行端口直接连接的PC所安装的Web浏览器进行登陆。可以通过互联网利用ISP或者通过公用电话网络利用调制解调器和端对端协议远程登陆NAE。NAE提供了可以选择的内置调制解调器，以及可以通过USB端口使用的外置调制解调器。数据管理服务器数据管理服务器是一个运行于某个服务器平台的软件包，提供一个存储系统配置数据库、趋势记录、报警记录以及审计跟踪的位置。数据管理服务器也可以设定为站点控制器，为那些通过网络、互联网、电话拨号上网等方式进行连接并运行于同样计算机平台的Web浏览器上的用户协调、登陆、展示数据。Metasys软件支持标准的IT防火墙技术，用以防止非法登陆。现场网络和协议NAE支持多种现场网络和协议。NAE可以将数据从一个现场网络中传送到另一个现场网络中，也可以将数据从现场网络传送到企业和自动化级的网络。这样就可以让你的系统作为一个完整的控制网络来运行。控制层的通信NAE可以通过对等网络在IP以太网来传送数据。这就意味着每个NAE可以共享数据，也可以获得在网络上其他NAE的信息，以协调控制层上建筑物控制系统的整体功能。与BACnet协议的一致性美国采暖、制冷与空调工程师协会（TheAmericanSocietyofHeating,Refrigerating,andAirConditioningEngineers，ASHRAE）为系统...
