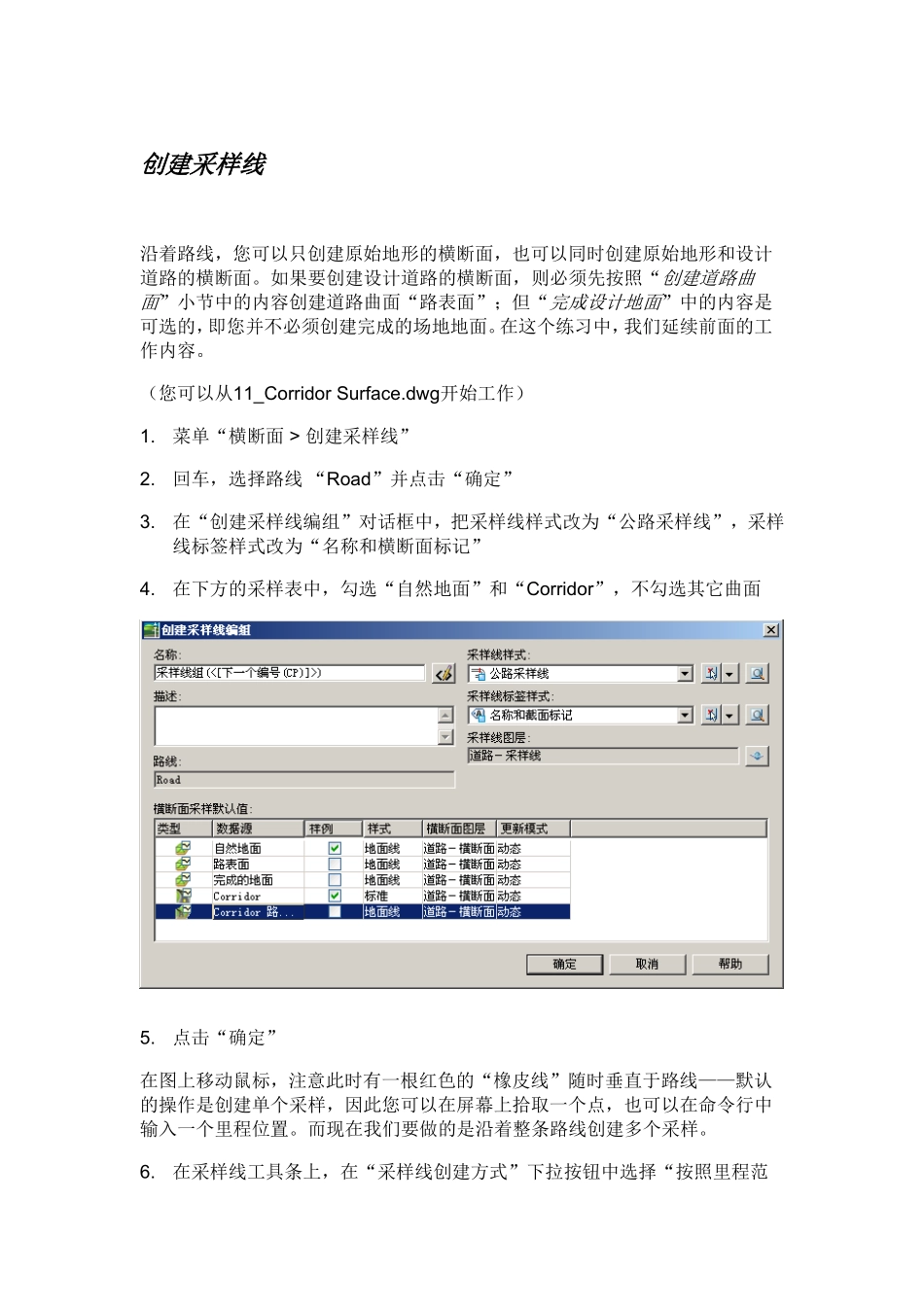

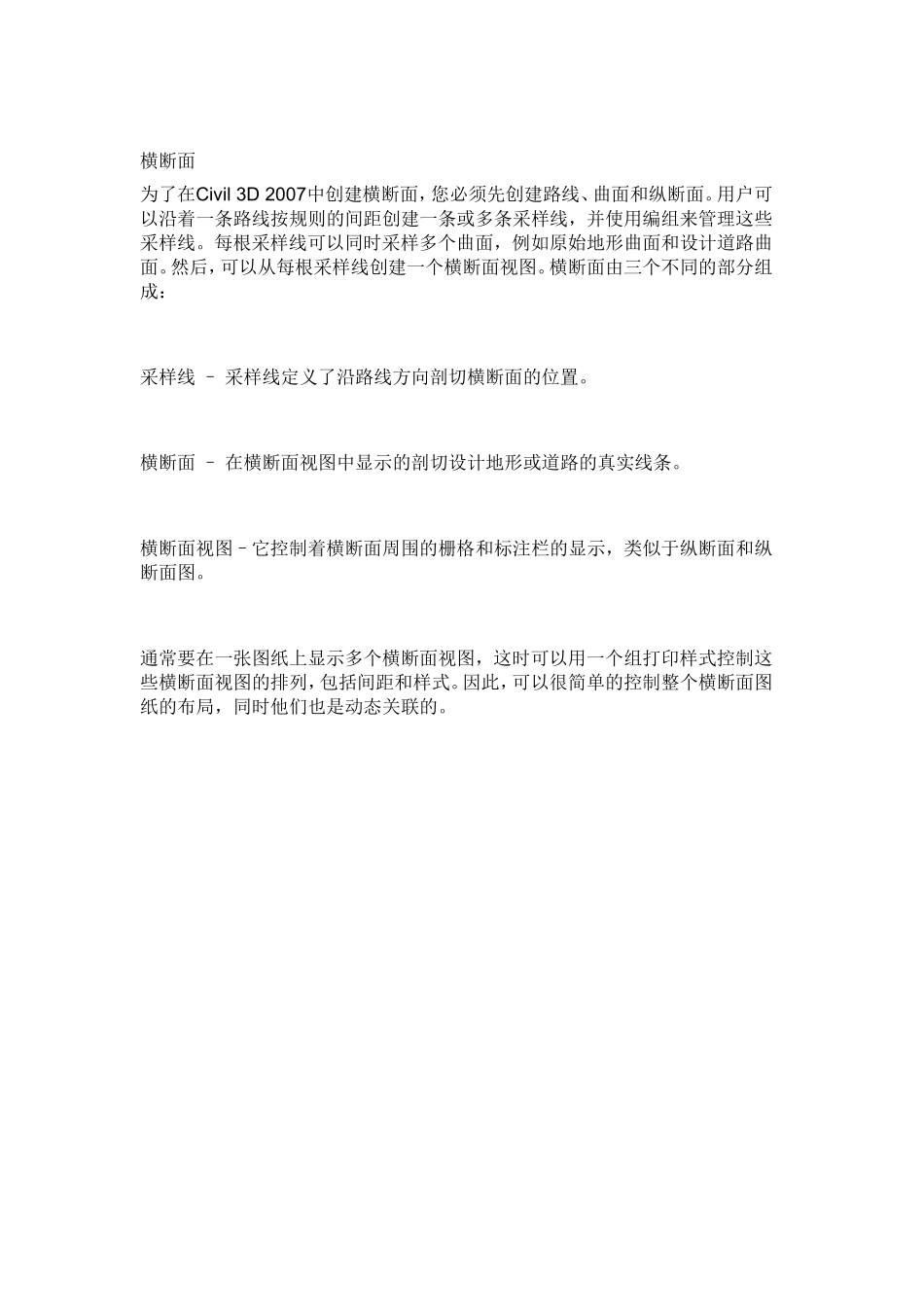

横断面为了在Civil3D2007中创建横断面，您必须先创建路线、曲面和纵断面。用户可以沿着一条路线按规则的间距创建一条或多条采样线，并使用编组来管理这些采样线。每根采样线可以同时采样多个曲面，例如原始地形曲面和设计道路曲面。然后，可以从每根采样线创建一个横断面视图。横断面由三个不同的部分组成：采样线–采样线定义了沿路线方向剖切横断面的位置。横断面–在横断面视图中显示的剖切设计地形或道路的真实线条。横断面视图–它控制着横断面周围的栅格和标注栏的显示，类似于纵断面和纵断面图。通常要在一张图纸上显示多个横断面视图，这时可以用一个组打印样式控制这些横断面视图的排列，包括间距和样式。因此，可以很简单的控制整个横断面图纸的布局，同时他们也是动态关联的。创建采样线沿着路线，您可以只创建原始地形的横断面，也可以同时创建原始地形和设计道路的横断面。如果要创建设计道路的横断面，则必须先按照“创建道路曲面”小节中的内容创建道路曲面“路表面”；但“完成设计地面”中的内容是可选的，即您并不必须创建完成的场地地面。在这个练习中，我们延续前面的工作内容。（您可以从11_CorridorSurface.dwg开始工作）1.菜单“横断面>创建采样线”2.回车，选择路线“Road”并点击“确定”3.在“创建采样线编组”对话框中，把采样线样式改为“公路采样线”，采样线标签样式改为“名称和横断面标记”4.在下方的采样表中，勾选“自然地面”和“Corridor”，不勾选其它曲面5.点击“确定”在图上移动鼠标，注意此时有一根红色的“橡皮线”随时垂直于路线——默认的操作是创建单个采样，因此您可以在屏幕上拾取一个点，也可以在命令行中输入一个里程位置。而现在我们要做的是沿着整条路线创建多个采样。6.在采样线工具条上，在“采样线创建方式”下拉按钮中选择“按照里程范围”7.在“创建采样线–按里程范围”对话框中，修改“采样增量”和“附加采样控制”，如图所示8.点击“确定”。注意现在图上已经沿着路线生成了采样线组。9.按回车结束命令10.编辑采样线自动创建的采样线有时并不能覆盖您所希望创建的每个位置。因此您可以在采样线组中指定特定的里程来增加单个采样线，或者也可以修改现有采样线的位置。在这个练习中，您将编辑采样线的属性，改变它们的里程分布。11.缩放图形到C点与D点之间的过渡带12.菜单“横断面>编辑采样线”13.回车并选择路线“Road”，点击“确定”14.在工具条上点击“编辑/选择采样线”按钮15.在图上选择过渡带上的采样线“采样-K0+600.00”16.将采样线的里程值改为“K0＋595”17.我们可以观察到采样线“采样-K0+600.00”向后移动了一小段距离18.关闭采样线工具条19.回车以结束命令创建横断面视图现在您已经有了采样线，就可以创建横断面视图了。它在格式上非常类似于纵断面图。1.菜单“横断面>创建多个视图”2.修改“横断面视图样式”为“公路横断面”；确保“组打印样式”为“按页打印”3.点击“确定”两次4.在地形图上方的空白区域中点击一点，插入横断面视图编辑组打印样式横断面视图的布局看起来太大也太密集了——现在您将修改组打印样式，从而按合理的方式重新安排它们的空间间隔。1.转到“工具空间”中的“设置”选项卡。2.展开“横断面视图”结点和其下的“组打印样式”结点3.右键单击组打印样式“按页打印”，选择“编辑”4.选中“阵列”选项卡，将“一行中的最大值”改为“4”；列距改为“6”，行距改为“8”5.选中“打印区域打印面积”页面，在“图纸样式”中选择“图纸尺寸－A1”6.点击“确定”编辑采样数据放大观察某一横断面视图，您可以看到，视图中显示了自然地面的横断面线和道路模型的结构细节。很多情况下，我们只需要显示道路曲面的横断面线。因此您可以改变采样的数据。1.在“工具空间”的“快捷信息浏览”上，找到结点“场地>场地1>路线>Road>采样线编组>采样线组（1）”2.右键单击“采样线组（1）”结点，选择“特性”3.在“横断面”页面上，不勾选“Corridor”，勾选“Corridor路表面”（它表示“Corridor”道路模型中内嵌的“路表面”对象）4.确认“自然地面”对应的样式为“地面线”，“Corridor路表...
