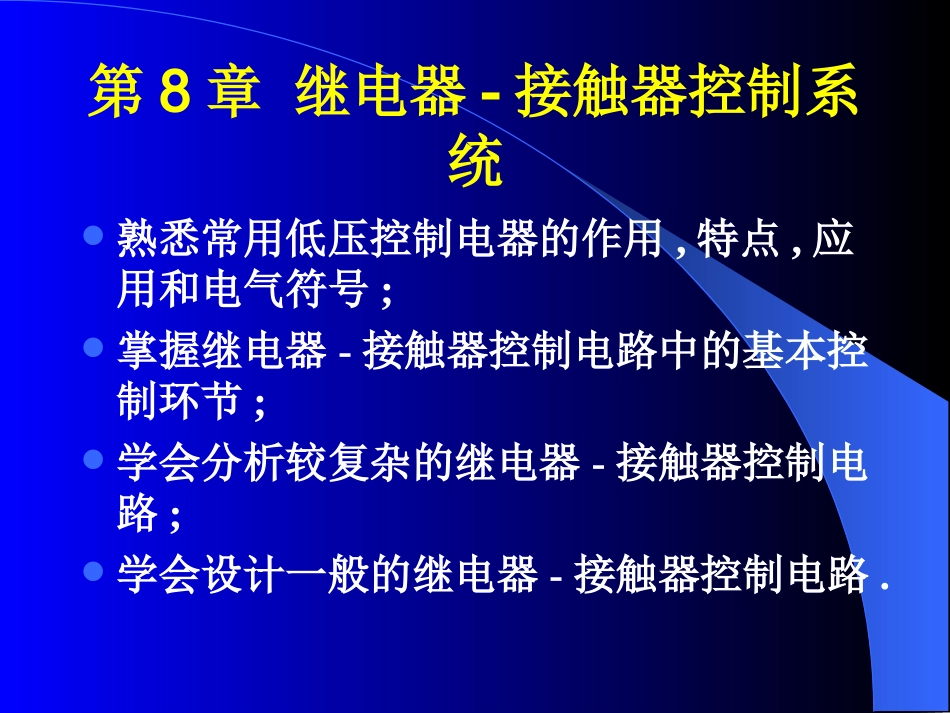

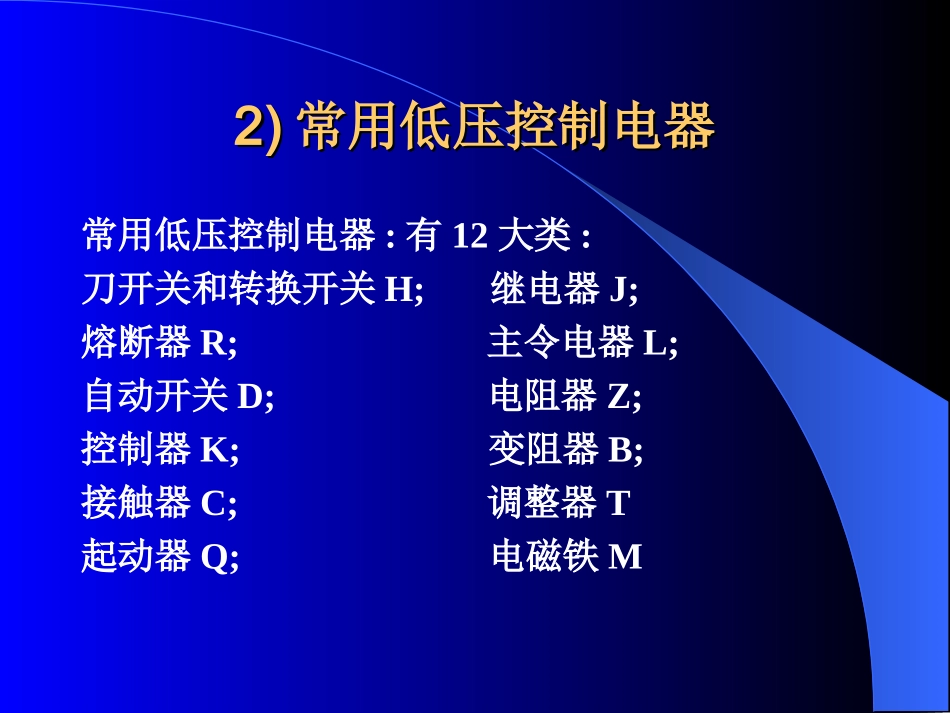

第8章继电器-接触器控制系统熟悉常用低压控制电器的作用,特点,应用和电气符号;掌握继电器-接触器控制电路中的基本控制环节;学会分析较复杂的继电器-接触器控制电路;学会设计一般的继电器-接触器控制电路.8.1常用控制电器与执行电器1.低压控制电器1)低压电器:工作在交流1000V,直流1200V及以下的电路中,用来对电能的产生,输送,分配和使用起开关,控制,保护和调节作用的电气设备.例:一台初轧机用400多种3300多件低压电器来控制.低压电器分为:低压控制电器;低压配电电器.2)2)常用低压控制电器常用低压控制电器常用低压控制电器:有12大类:刀开关和转换开关H;继电器J;熔断器R;主令电器L;自动开关D;电阻器Z;控制器K;变阻器B;接触器C;调整器T起动器Q;电磁铁M2.常用低压电器的选择1)刀开关特点:有明显的断开点;作电源开关.选择:根据电源电压种类,电动机容量,所需极数来选择.刀开关额定电流不小于电动机额定电流的3倍.2)转换开关特点:占地面积小,在机床上应用广,作电源开关.选择:同刀开关.倒顺开关触点开合表3)3)交流接触器交流接触器特点:能频繁通断带负载的电动机主电路.是最重要的低压电器.结构:电磁机构;触点系统;灭弧装置.主要参数:主触点额定电流:10,20,40,60,100,…1500A线圈电压:24,36,110,127,220,380V辅助触点数:动合,动断触点各两对;大电流等级的各三对.3)3)交流接触器交流接触器4)产品型号:CJ10系列;CJ20系列;3TB系列选择:主触点额定电流大于等于电动机额定电流线圈电压等于控制电路电压.3)3)交流接触器交流接触器结构图电气图形符号文字符号KMKM4)继电器特点:用于控制的继电器种类繁多,是最常用的低压电器.结构:由电磁机构和触点系统两大部分组成.(1)热继电器:用于电动机过载保护.有若干个电流等级,每一个等级有一个电流调节范围.选择:根据电动机额定电流确定热继电器的热元件电流等级,电动机额定电流应在电流调节范围之中;线圈电压等于控制电压.JR14-20/2热继电器示意图继电器(2)时间继电器特点:在输入信号经过一定时间间隔才能控制电流流通的自动控制电器.是组成按时间原则控制的重要元件.选择:根据延时方式及瞬动触点数确定;线圈电压等于控制电压.JS7-A空气式时间继电器示意图继电器时间继电器的文字符号为KT(3)(3)中间继电器中间继电器,,电压继电器电压继电器,,电流继电器电流继电器5)主令电器主令电器主要用来切换控制电路.有的由操作人员操纵;有的由生产机械的运动部件操纵.分为按钮,行程开关等.(1)按钮根据所需触点数,使用场合,颜色来选择.右图所示为一动合,一动断触点的复合按钮,如LA2系列;还有二动合二动断触点的复合按钮,如LA18,LA19系列.按钮的文字符号为按钮的文字符号为SBSB主令电器(2)主令控制器满足需要多地联锁的电力拖动系统的要求,袜转换线路的远距离控制.主令控制器的主要部件是一套接触元件,可以控制多个回路.主令控制器示意图主令控制器主令控制器触点开合表(3)行程开关(终端开关)行程开关是按行程原则自动控制系统中的重要元件.有按钮式,滑轮式,电子式几种滑轮式行程开关如下图示,当工作机构根据控制要求推动滑轮1时,其动合触点10和动断触点11动作,从而实现控制.6)熔断器用于短路保护.(1)分类:有插入式RC1A;螺旋式RL1;管式RM10等.分别见右图中a,c,b.(2)额定电流:有熔断器额定电流和熔体额定电流.(3)选择:先选择熔体额定电流,为电动机额定电流的(1.5-2.5)倍;熔断器额定电流大于或等于熔体额定电流.8.2电动机的基本控制线路没有特别指明,电动机均指三相鼠笼式异步电动机1.电气符号与电气图1)电气符号:电气图的基本单元有图形符号,文字符号,回路标号..(均有国家标准)2.电气图分类:一般有电气原理图,电气设备安装图,电气接线图.3.3.电气原理图电气原理图电气原理图的绘制一般按以下规律进行:(1)电气控制线路图分为主电路和控制电路.一般主电路图在左侧,控制电路图在右侧。主电路和控制电路可以绘制在一张图纸上,也可以分开画。(2)同一个电气元件的各个部件用同一文字符号表示,可以画在图中的不同位置,或者不同的图纸上。(3)手柄、开关、触点等的位置和状态,均按没有通电、没有施加外力等原始状态画出。(4)各个电气元件的连接导线要...
