HSG焊接式连接液压缸结构设计VIP免费

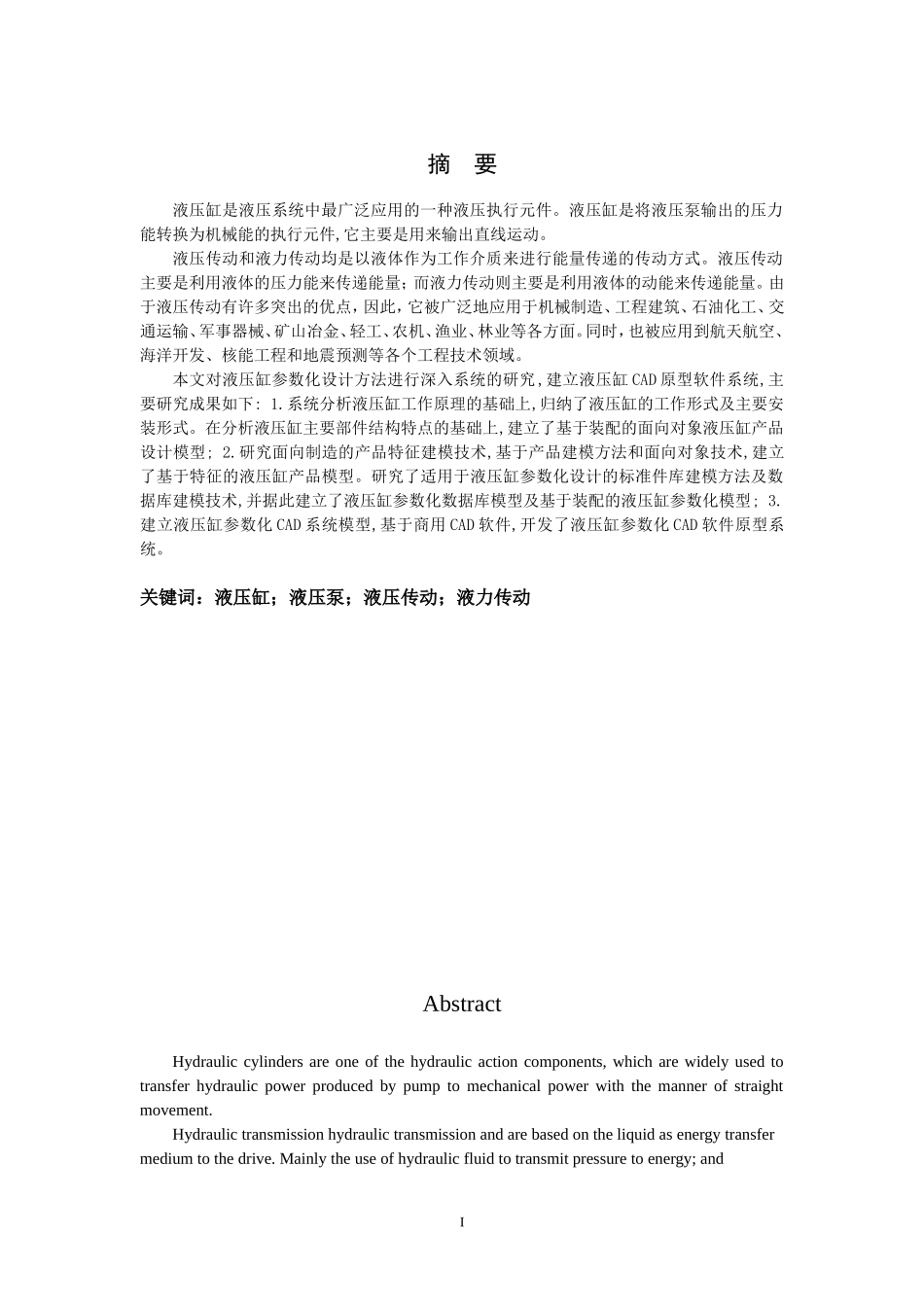

摘要液压缸是液压系统中最广泛应用的一种液压执行元件。液压缸是将液压泵输出的压力能转换为机械能的执行元件,它主要是用来输出直线运动。液压传动和液力传动均是以液体作为工作介质来进行能量传递的传动方式。液压传动主要是利用液体的压力能来传递能量；而液力传动则主要是利用液体的动能来传递能量。由于液压传动有许多突出的优点，因此，它被广泛地应用于机械制造、工程建筑、石油化工、交通运输、军事器械、矿山冶金、轻工、农机、渔业、林业等各方面。同时，也被应用到航天航空、海洋开发、核能工程和地震预测等各个工程技术领域。本文对液压缸参数化设计方法进行深入系统的研究,建立液压缸CAD原型软件系统,主要研究成果如下:1.系统分析液压缸工作原理的基础上,归纳了液压缸的工作形式及主要安装形式。在分析液压缸主要部件结构特点的基础上,建立了基于装配的面向对象液压缸产品设计模型;2.研究面向制造的产品特征建模技术,基于产品建模方法和面向对象技术,建立了基于特征的液压缸产品模型。研究了适用于液压缸参数化设计的标准件库建模方法及数据库建模技术,并据此建立了液压缸参数化数据库模型及基于装配的液压缸参数化模型;3.建立液压缸参数化CAD系统模型,基于商用CAD软件,开发了液压缸参数化CAD软件原型系统。关键词：液压缸；液压泵；液压传动；液力传动AbstractHydrauliccylindersareoneofthehydraulicactioncomponents,whicharewidelyusedtotransferhydraulicpowerproducedbypumptomechanicalpowerwiththemannerofstraightmovement.Hydraulictransmissionhydraulictransmissionandarebasedontheliquidasenergytransfermediumtothedrive.Mainlytheuseofhydraulicfluidtotransmitpressuretoenergy;andIhydraulictransmissionismainlyusedtotransferthekineticenergyofliquidenergy.Asaresultofhydraulicmanyprominentadvantages,therefore,itiswidelyusedinmachinebuilding,construction,petrochemical,transportation,militaryequipment,minemetallurgy,lightindustry,agricultural,fisheries,forestryandsoon.Atthesametime,alsobeappliedtoaerospace,marinedevelopment,nuclearengineeringandearthquakepredictioninvariousfieldsofengineeringandtechnology.Inthispaper,theparametersofthehydrauliccylinderdesignofthesystemtoconductin-depthresearch,theestablishmentofhydrauliccylinderCADprototypesoftwaresystem,themainresearchresultsareasfollows:1.Theworkingprincipleofhydrauliccylindersystemsanalysisonthebasisofsummeduptheworkoftheformofhydrauliccylinderandthemajorformofinstallation.Analysisofhydrauliccylindersinthestructuralcharacteristicsofthemaincomponentsonthebasisoftheassemblybasedonobject-orientedmodelofproductdesignofhydrauliccylinder;2.Research-orientedproductsfeaturemodeling,productmodelingbasedonobject-orientedmethodsandtechnology,basedonthecharacteristicsofthehydrauliccylinderproductmodel.Studiedforparametricdesignofhydrauliccylinderofstandardpartslibraryanddatabasemodelingmodelingtechniques,andaccordinglyestablishedadatabaseofhydrauliccylindermodelparametersandthehydrauliccylinderassemblybasedonthemodelparameters;3.ToestablishfluidpressurecylinderofCADsystemmodelparameters,basedonthecommercialCADsoftware,hasdevelopedahydrauliccylinderParametricCADsoftwareprototypesystem.Keywords：Hydrauliccylinder;hydraulicpump;hydraulictransmission;hydraulictransmission引言液压传动元件以其功率大，安装布置简便，易于受控，操作方便舒适，故障率低，便于维护等优点，非常适于结构形态多变，工作条件恶劣的农业机械的应用。液压传动的基本原理：液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回...
