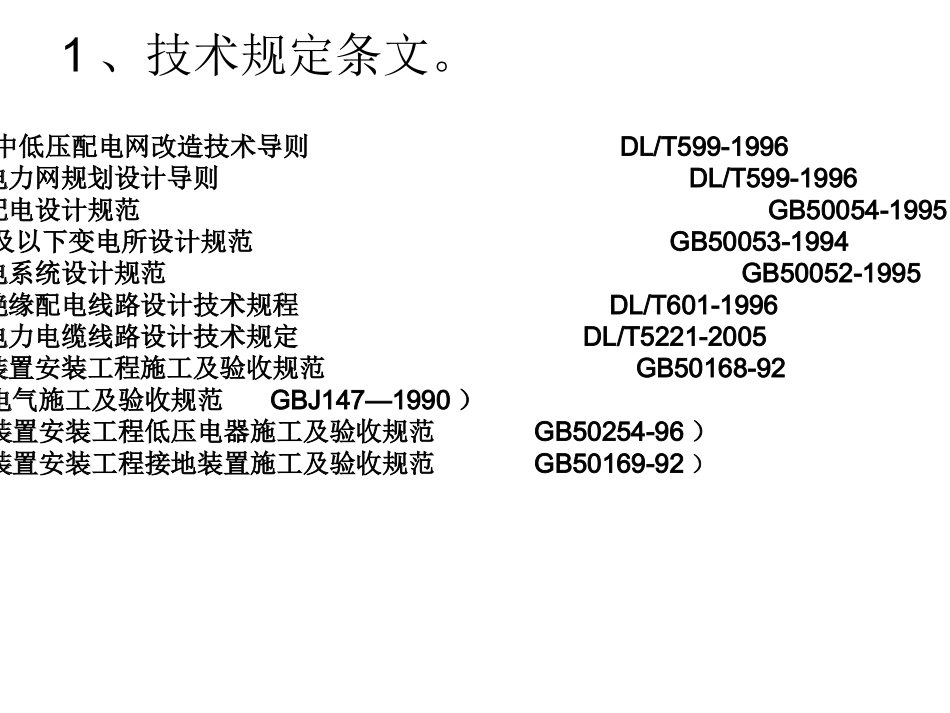

变压器和配电柜的使用规范•1、技术规定条文。•2、配电设施选址。•3、设施结构要求。•4、配电网络部分要求。•5、中压配电设置要求。•6、变压器。•7、运行要求。•8、停电、检修和维护。1、技术规定条文。●城市中低压配电网改造技术导则DL/T599-1996●城市电力网规划设计导则DL/T599-1996●低压配电设计规范GB50054-1995●10kV及以下变电所设计规范GB50053-1994●供配电系统设计规范GB50052-1995●架空绝缘配电线路设计技术规程DL/T601-1996●城市电力电缆线路设计技术规定DL/T5221-2005●电气装置安装工程施工及验收规范GB50168-92（高压电气施工及验收规范GBJ147—1990）（电气装置安装工程低压电器施工及验收规范GB50254-96）（电气装置安装工程接地装置施工及验收规范GB50169-92）2、配电设施选址1）设施应接近负荷中心，进出线方便，接近电源侧，设备运输方便。尽量避开污染源的上风；尽量避开污多尘、震动、高温和易积水等场所。根据需要考虑适当的发展。2）设施室内地面应不低于室外地面400mm，箱式设施室内地面应不低于室外地面800mm；应保证配电设施附近无垃圾、杂物，保进出道路畅通。3、设施结构要求。1）配电室、环网柜等设施宜为独立建筑物。布置紧凑合理，便于设备的操作、巡视、搬运、检修和试验，还要考虑发展的可能性。2）进出设施所有门应向外开启，应采用安装角钢或槽钢门框门，应有把手、暗闩和锁具，暗闩和锁应防锈，箱顶为外延式，屋檐长度不小于200mm。3）所有配线不得随墙壁明敷。4）应配备电器设备专用化学灭火器等灭火装置，灭火装置应放在便于取用的位置，排列整齐并在使用有效期内。5）电缆沟内干净无杂物，沟内电缆放置在电缆支架上，电缆支架安装整齐，与主接地网可靠连接。6）箱式设施的箱体为整体型箱壳，箱体中间为变压器室，两侧分别为高、低压开关室，低压室带操作走廊式。箱体应有足够的机械强度，在运输、安装后不应发生变形。应力求外型美观、色彩与环境协调。7）箱壳高、低压室应具有照明、散热通风、排气条件，高低压室湿度不应超过90%(25)℃，变压器室应通风良好。箱壳应有防火、防尘、防晒、防雨、防锈、防小动物进入等措施或装置。8)箱壳采用彩钢板材料时，箱体金属框架应有不少于2处良好的接地，有接地端子，并标明接地符号。对不同用途和不同电压的电器设备，除另有规定外，应使用一个总的接地体或接地网，其接地电阻应符合其中最小值的要求。4、配电网络部分要求。1）“线路环网柜”用于主干线路上与负荷联结的电力设备，其进出回路均设置负荷开关，出线侧增设高压熔断器。总回路数不超过五回，进线不超过二回。2）进出线负荷开关使用SF6开关，进线额定电流630安培，母排按照额定电流630安培选择；出线选用200安培，出线熔断器选用额定电流一般不超过100安培，熔断管可根据所带实际容量选择。3）负荷开关应配置辅助节点，并连接到二次端子排上。4）负荷开关、接地开关、高压熔断器操作栓、电缆肘型肩头舱门之间应设置完备的“五防”闭锁措施。5）对出线下侧故障的处理可利用拔下出线回路熔断器或解开出现电缆的方式确定明显断开点。6）在现有空间内酌情增设置电压互感器，二次回路连接到二次端子排上。7）“线路电缆分支箱”主要用于分配电力到各个配电设施（电力变压器）的电力设备，出线以熔断器作为主要保护手段，即不具备线路控制功能，事故处理和检修时必须全部停电。可用于电力线路末端、线路环网柜下侧、线路环网柜之间直接分配负荷。一般为一进四出设置。8）进线负荷开关选用SF6开关，额定电流200安培。9）出线使用“Y型”或“肘型”全绝缘、全封闭，带电可触摸电缆插头。出线熔断器的熔断管可根据所带实际容量选择。10）每条线路所带环网柜一般不超过三台，即二个变电站出线回路带环网柜不超过六台。11）电缆分支箱尽量靠近其电源环网柜。12)在环网柜和电缆分支箱内应安装故障指示器和带电指示器。5、中压配电设置要求。1）仅为单进线单台变压器，且额定容量在630kVA以下，宜由进线电缆头直接引入跌落式熔断器连接变压器，同时并联接入氧化锌避雷器，跌落式熔断器的安装位置应留有充足空间便于操作。2）以下情况应选...
