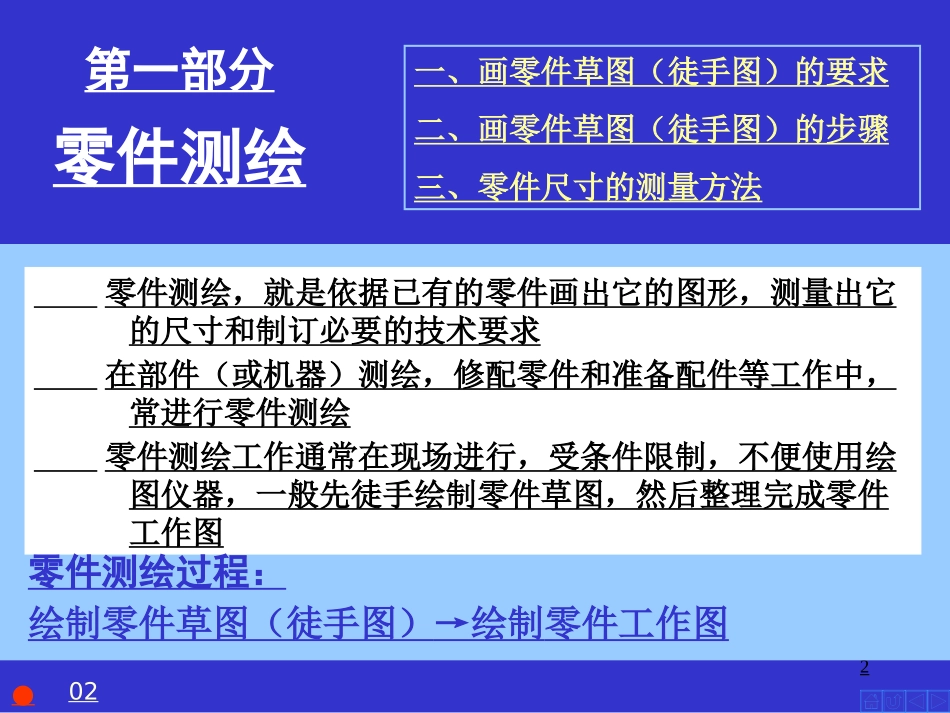

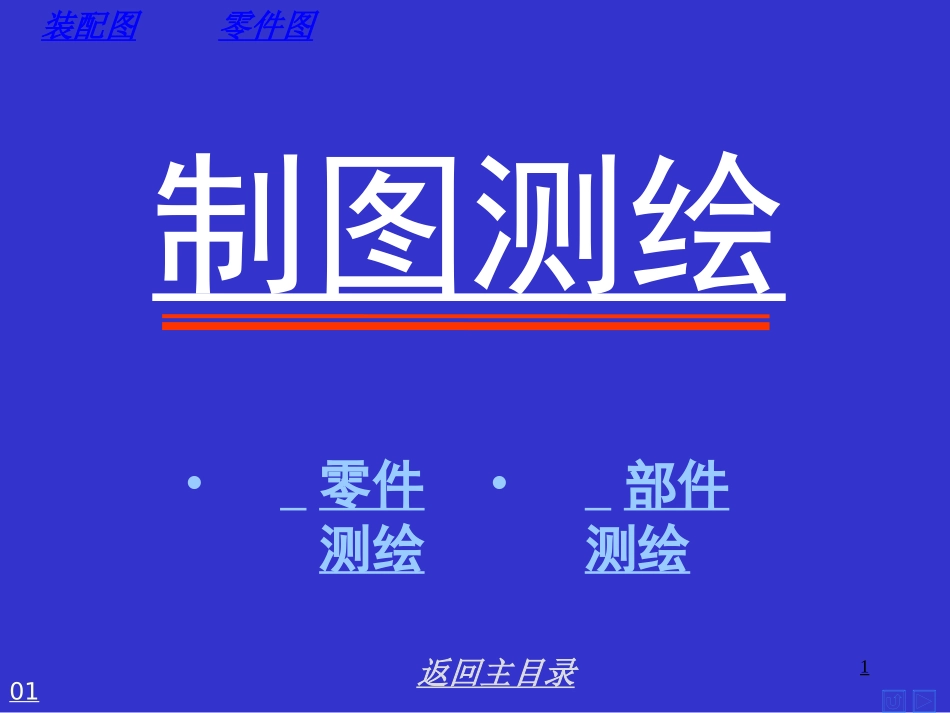

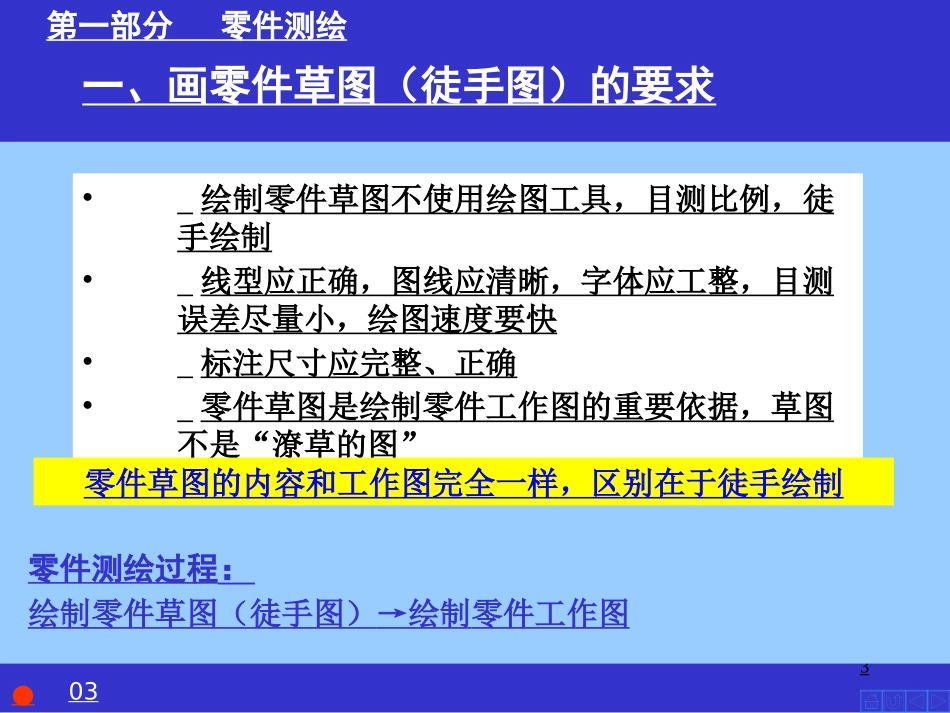

1•零件测绘•部件测绘制图测绘零件图装配图返回主目录012零件测绘，就是依据已有的零件画出它的图形，测量出它的尺寸和制订必要的技术要求在部件（或机器）测绘，修配零件和准备配件等工作中，常进行零件测绘零件测绘工作通常在现场进行，受条件限制，不便使用绘图仪器，一般先徒手绘制零件草图，然后整理完成零件工作图第一部分零件测绘一、画零件草图（徒手图）的要求二、画零件草图（徒手图）的步骤三、零件尺寸的测量方法零件测绘过程：绘制零件草图（徒手图）→绘制零件工作图●023•绘制零件草图不使用绘图工具，目测比例，徒手绘制•线型应正确，图线应清晰，字体应工整，目测误差尽量小，绘图速度要快•标注尺寸应完整、正确•零件草图是绘制零件工作图的重要依据，草图不是“潦草的图”第一部分零件测绘一、画零件草图（徒手图）的要求零件测绘过程：绘制零件草图（徒手图）→绘制零件工作图零件草图的内容和工作图完全一样，区别在于徒手绘制●0341、了解分析零件，选择表达方案二、画零件草图的步骤以齿轮油泵的泵体为例说明如何绘制零件草图1）零件名称——齿轮泵泵体鉴别材料——灰铸铁(HT200)第一部分零件草图与测绘2）零件结构、形体分析，工艺分析•零件的每一结构都有一定的功能，必须弄清它们的工作部分、连接部分及其功用该零件的主体部分有：齿轮室、带螺纹的进出油孔、主动与从动轴孔、填料涵等•安装底板、连接螺孔、销孔等•主体与底板之间有肋板连接•主要加工表面有齿轮室、进出油孔、填料涵、左端面、连接螺孔、底面、锪平孔等处●0451、了解分析零件，选择表达方案二、画零件草图的步骤以齿轮油泵的泵体为例说明如何绘制零件草图1）零件名称——齿轮泵泵体鉴别材料——灰铸铁(HT200)2）零件结构、形体分析，工艺分析第一部分零件草图与测绘3）拟定零件表达方案，确定主视图4）选择主要基准主视图按工作位置放置，选垂直于齿轮轴线方向为主视图投影方向（这样各部分相对位置比较清楚）•采用全剖视表达内部结构•选左视、俯视来表达主视图没有表达清楚的结构●0562）根据所选视图布置图面，考虑留有标注尺寸的位置，画出各视图的中心线、对称线和主要基准线，并画出标题栏1）根据外形尺寸和视图确定图幅、比例2、画徒手零件草图的步骤●0673）目测比例，画出主要结构形状轮廓，零件每个组成部分的各视图按投影关系同时画出2、画徒手零件草图的步骤4）画出零件的次要部分和细节，剖切部分画剖面线●0785）选尺寸基准，正确、完整、清晰、合理地画出要注的全部尺寸线6）根据加工工艺分析，标出所有表面的粗糙度基本符号2、画徒手零件草图的步骤●089根据零件草图画零件工作图（一）对徒手图进行审查校核•表达方案是否完整、清晰和简便•零件上的结构形状是否有多、少、损坏、疵病等情况•尺寸标注得是否完整、合理和清晰•技术要求是否满足零件的性能要求，而且经济效益较好（二）画零件工作图的方法步骤1．选择比例、幅面2．画底稿l）定出各视图的基准线2）画出图形3）标注出尺寸4）注写出技术要求5）填写标题栏3．校核、描深第一部分零件草图与测绘●1110根据现有部件，通过测量画出零件草图，然后绘制装配图和零件工作图的过程称为部件测绘第二部分部件测绘一、了解和分析部件二、拆卸零件、画装配示意图三、测绘零件、画零件草图四、画装配图和零件图部件测绘一般过程：了解分析部件→拆卸零件，画装配示意图→画零件草图（徒手图）→绘制装配图和零件工作图●测绘对象：齿轮油泵零件图装配图2811第二部分部件测绘一、了解和分析部件齿轮油泵•测绘前先要对部件进行研究分析，阅读有关资料，了解部件的用途、工作原理、结构特点和零件间的装配关系●•齿轮油泵是用来输送油的一种装置•传动齿轮由皮带轮通过键带动，皮带轮由垫圈、螺母轴向固定2912第二部分部件测绘一、了解和分析部件齿轮油泵工作原理•齿轮油泵是通过齿轮在相互啮合过程中引起的工作空间容积的变化来输送油的。•工作空间有泵体、泵盖和齿轮的各齿槽构成。啮合的齿将工作空间分割成吸入腔和排出腔。齿轮旋转时吸入腔容积逐渐增大压力降低，油沿吸入管进入吸入腔并充满齿槽。随着齿...
