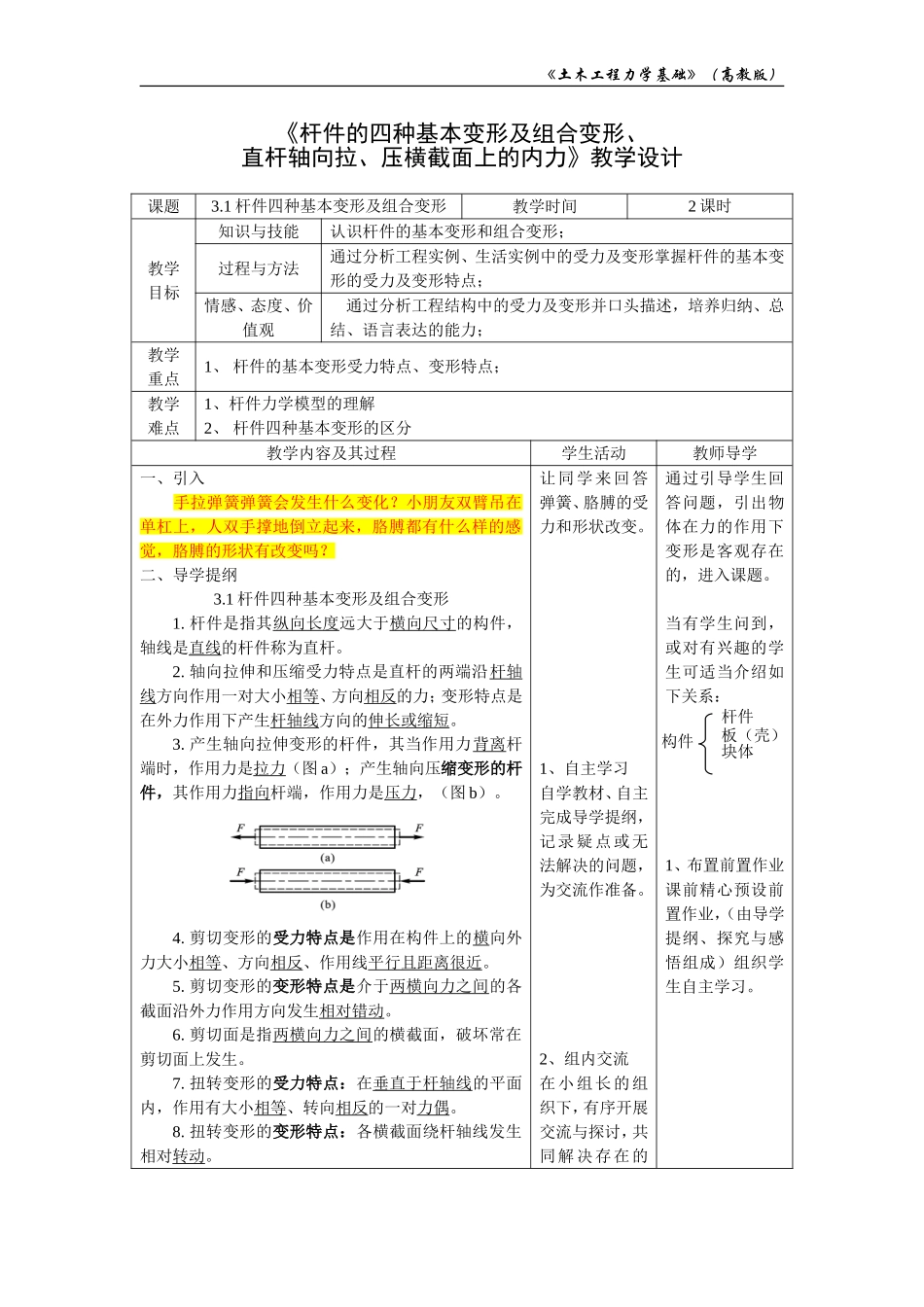

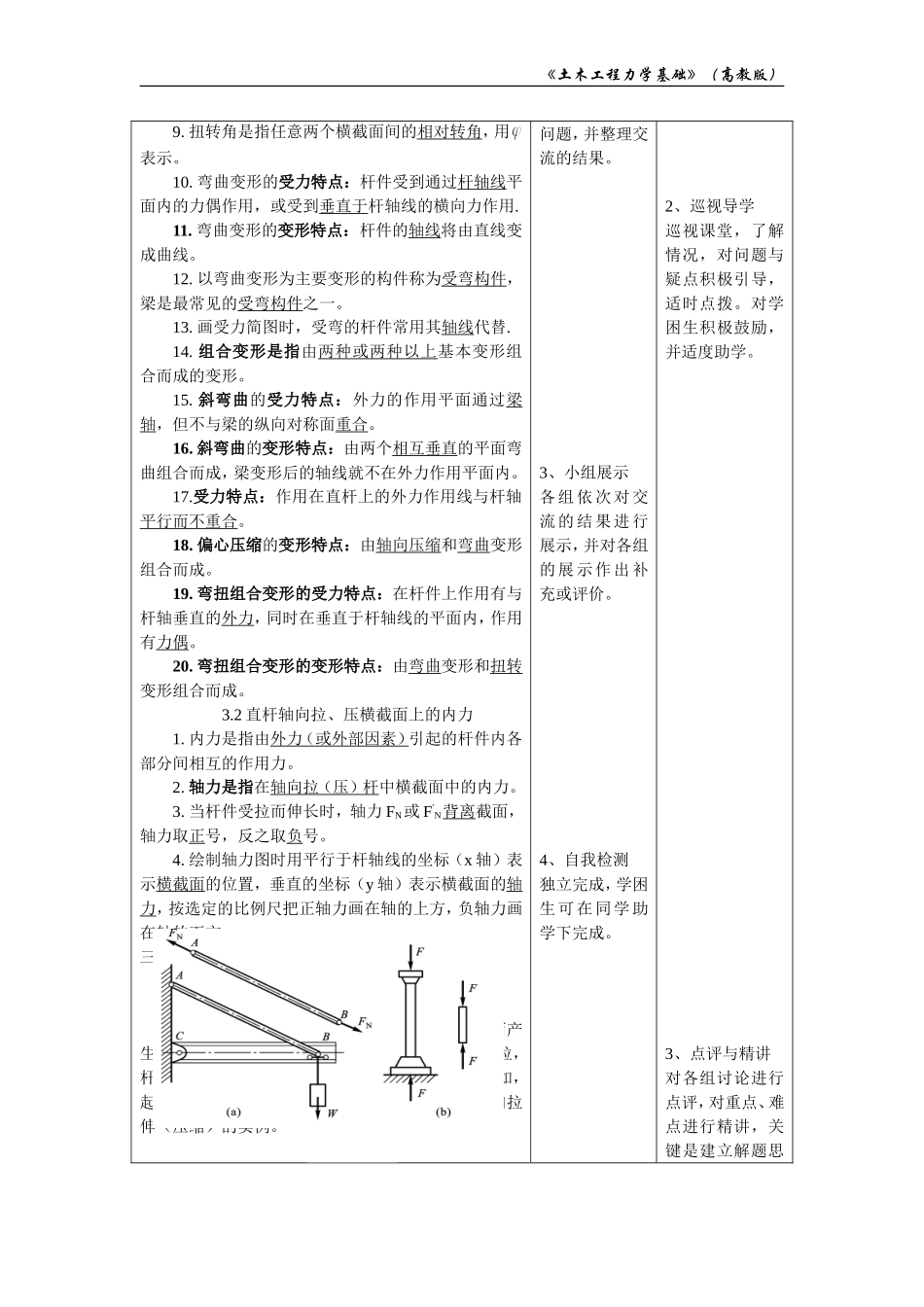

《土木工程力学基础》（高教版）《杆件的四种基本变形及组合变形、直杆轴向拉、压横截面上的内力》教学设计课题3.1杆件四种基本变形及组合变形教学时间2课时教学目标知识与技能认识杆件的基本变形和组合变形；过程与方法通过分析工程实例、生活实例中的受力及变形掌握杆件的基本变形的受力及变形特点；情感、态度、价值观通过分析工程结构中的受力及变形并口头描述，培养归纳、总结、语言表达的能力；教学重点1、杆件的基本变形受力特点、变形特点；教学难点1、杆件力学模型的理解2、杆件四种基本变形的区分教学内容及其过程学生活动教师导学一、引入手拉弹簧弹簧会发生什么变化？小朋友双臂吊在单杠上，人双手撑地倒立起来，胳膊都有什么样的感觉，胳膊的形状有改变吗？二、导学提纲3.1杆件四种基本变形及组合变形1.杆件是指其纵向长度远大于横向尺寸的构件，轴线是直线的杆件称为直杆。2.轴向拉伸和压缩受力特点是直杆的两端沿杆轴线方向作用一对大小相等、方向相反的力；变形特点是在外力作用下产生杆轴线方向的伸长或缩短。3.产生轴向拉伸变形的杆件，其当作用力背离杆端时，作用力是拉力（图a）；产生轴向压缩变形的杆件，其作用力指向杆端，作用力是压力，（图b）。4.剪切变形的受力特点是作用在构件上的横向外力大小相等、方向相反、作用线平行且距离很近。5.剪切变形的变形特点是介于两横向力之间的各截面沿外力作用方向发生相对错动。6.剪切面是指两横向力之间的横截面，破坏常在剪切面上发生。7.扭转变形的受力特点：在垂直于杆轴线的平面内，作用有大小相等、转向相反的一对力偶。8.扭转变形的变形特点：各横截面绕杆轴线发生相对转动。让同学来回答弹簧、胳膊的受力和形状改变。1、自主学习自学教材、自主完成导学提纲，记录疑点或无法解决的问题，为交流作准备。2、组内交流在小组长的组织下，有序开展交流与探讨，共同解决存在的通过引导学生回答问题，引出物体在力的作用下变形是客观存在的，进入课题。当有学生问到，或对有兴趣的学生可适当介绍如下关系：1、布置前置作业课前精心预设前置作业，（由导学提纲、探究与感悟组成）组织学生自主学习。构件杆件板（壳）块体《土木工程力学基础》（高教版）9.扭转角是指任意两个横截面间的相对转角，用表示。10.弯曲变形的受力特点：杆件受到通过杆轴线平面内的力偶作用，或受到垂直于杆轴线的横向力作用.11.弯曲变形的变形特点：杆件的轴线将由直线变成曲线。12.以弯曲变形为主要变形的构件称为受弯构件，梁是最常见的受弯构件之一。13.画受力简图时，受弯的杆件常用其轴线代替.14.组合变形是指由两种或两种以上基本变形组合而成的变形。15.斜弯曲的受力特点：外力的作用平面通过梁轴，但不与梁的纵向对称面重合。16.斜弯曲的变形特点：由两个相互垂直的平面弯曲组合而成，梁变形后的轴线就不在外力作用平面内。17.受力特点：作用在直杆上的外力作用线与杆轴平行而不重合。18.偏心压缩的变形特点：由轴向压缩和弯曲变形组合而成。19.弯扭组合变形的受力特点：在杆件上作用有与杆轴垂直的外力，同时在垂直于杆轴线的平面内，作用有力偶。20.弯扭组合变形的变形特点：由弯曲变形和扭转变形组合而成。3.2直杆轴向拉、压横截面上的内力1.内力是指由外力（或外部因素）引起的杆件内各部分间相互的作用力。2.轴力是指在轴向拉（压）杆中横截面中的内力。3.当杆件受拉而伸长时，轴力FN或F′N背离截面，轴力取正号，反之取负号。4.绘制轴力图时用平行于杆轴线的坐标（x轴）表示横截面的位置，垂直的坐标（y轴）表示横截面的轴力，按选定的比例尺把正轴力画在轴的上方，负轴力画在轴的下方。三、教师精讲3.1杆件四种基本变形及组合变形1.轴向拉伸和压缩【工程实例】工程中有很多杆件受轴向力作用而产生拉伸或压缩变形。例如图a所示三角架，杆AB受拉，杆CB受压；图b中的立柱则是轴向压缩的实例。还如，起吊构件的钢索，斜拉桥的钢丝束，桥墩等都是轴向拉伸（压缩）的实例。问题，并整理交流的结果。3、小组展示各组依次对交流的结果进行展示，并对各组的展示作出补充或评价。4、自我检测独立完成，学困生可在同学助学下完成。2、...
