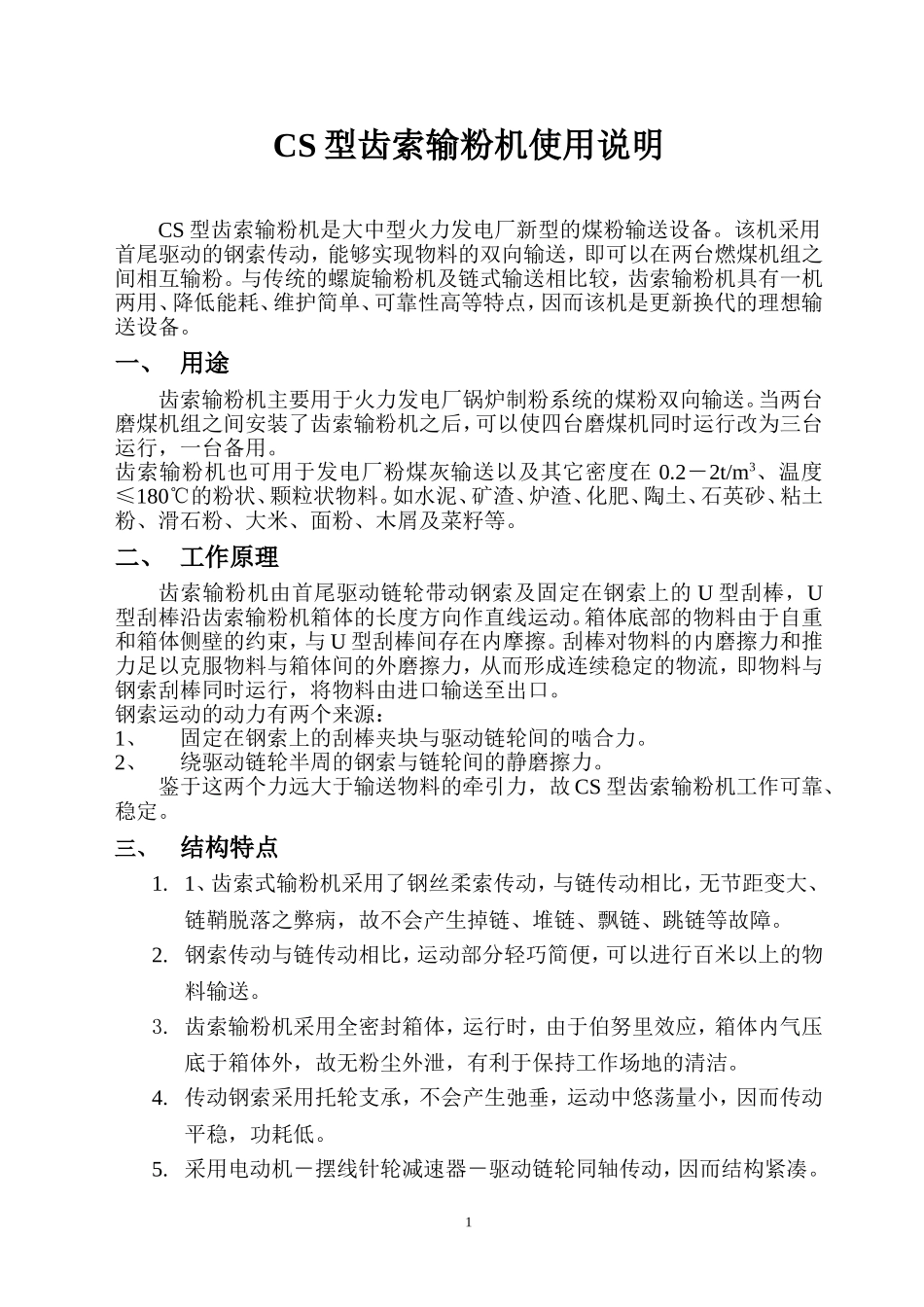

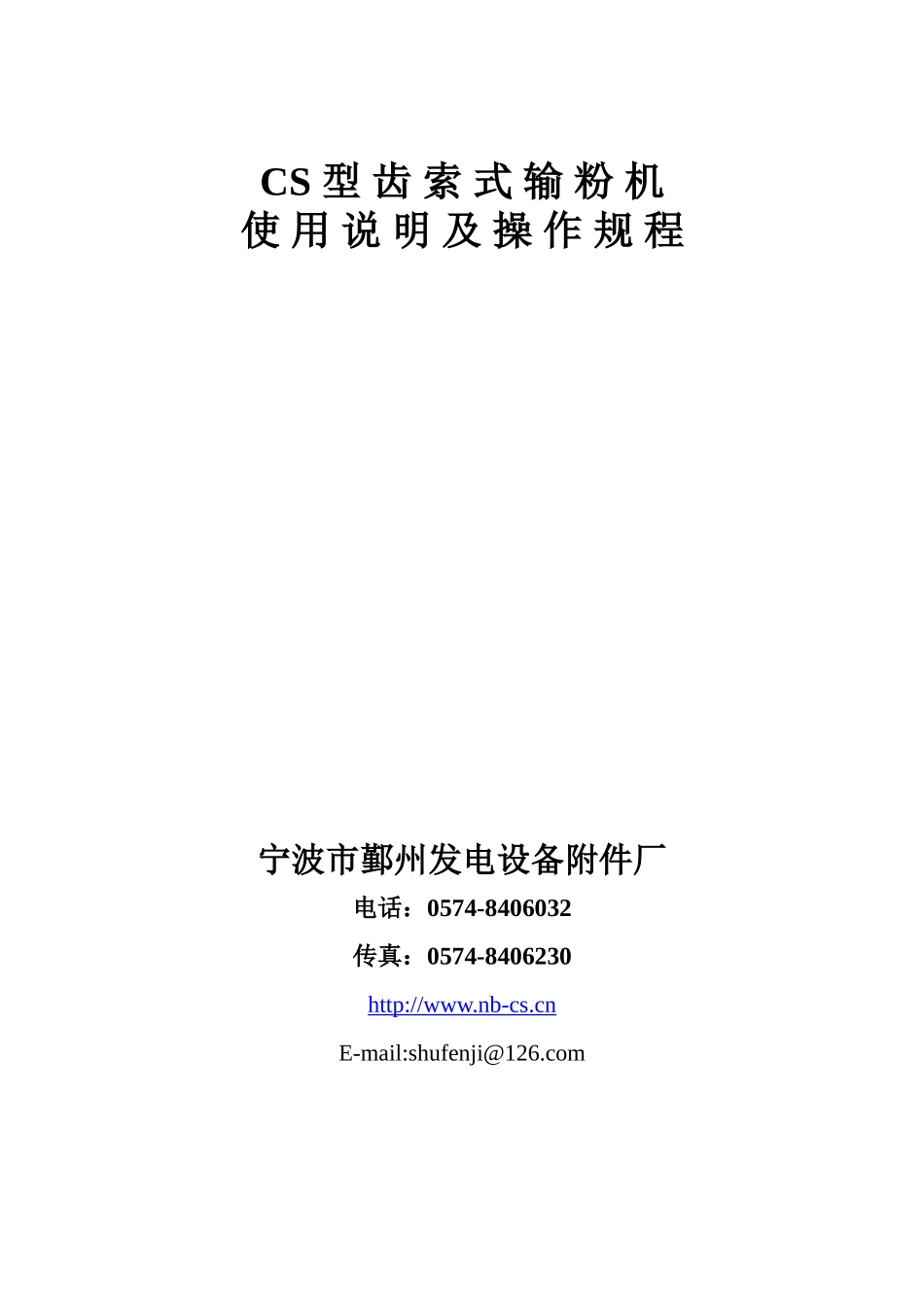

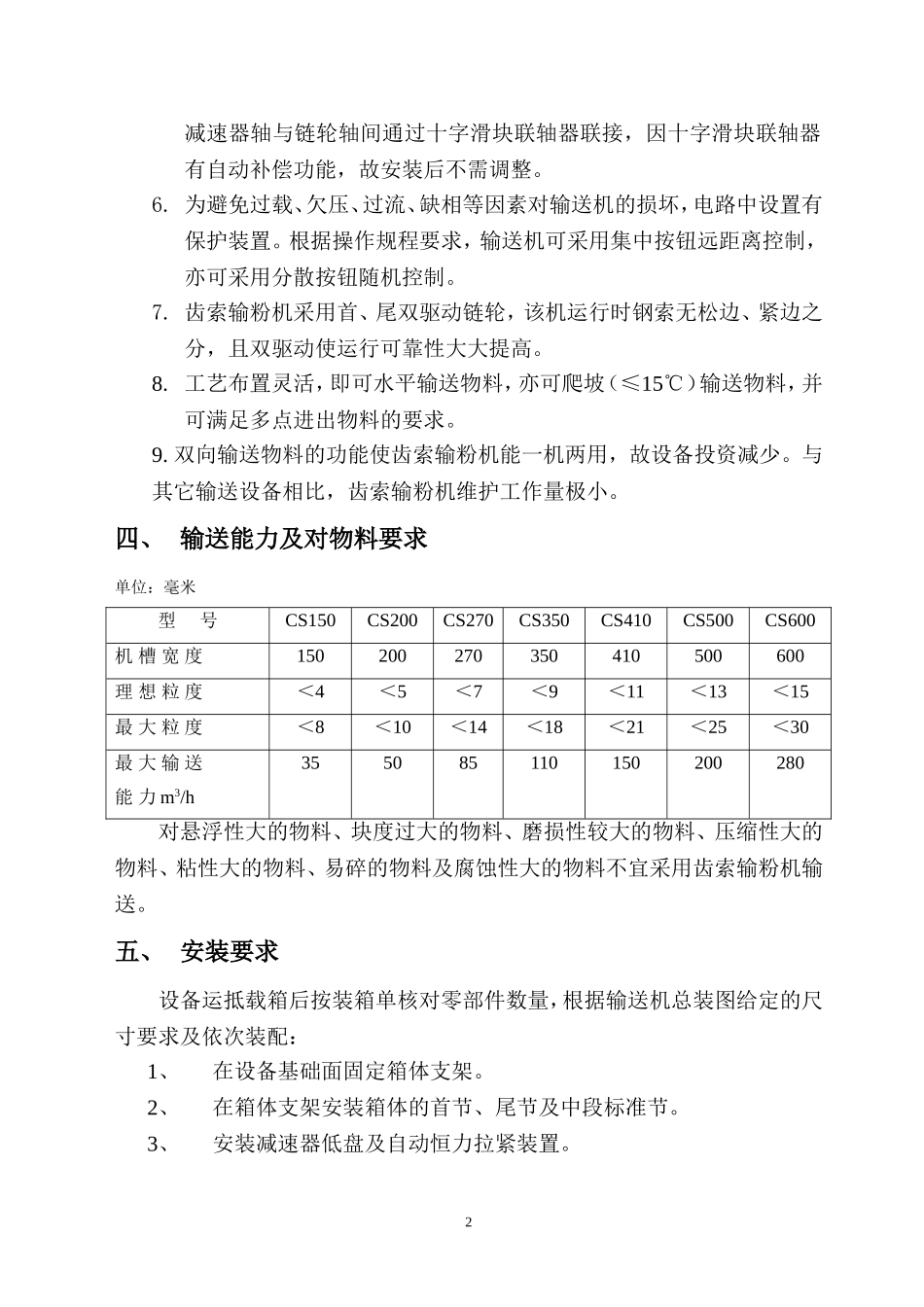

CS型齿索式输粉机使用说明及操作规程宁波市鄞州发电设备附件厂电话:0574-8406032传真:0574-8406230http://www.nb-cs.cnE-mail:shufenji@126.comCS型齿索输粉机使用说明CS型齿索输粉机是大中型火力发电厂新型的煤粉输送设备。该机采用首尾驱动的钢索传动,能够实现物料的双向输送,即可以在两台燃煤机组之间相互输粉。与传统的螺旋输粉机及链式输送相比较,齿索输粉机具有一机两用、降低能耗、维护简单、可靠性高等特点,因而该机是更新换代的理想输送设备。一、用途齿索输粉机主要用于火力发电厂锅炉制粉系统的煤粉双向输送。当两台磨煤机组之间安装了齿索输粉机之后,可以使四台磨煤机同时运行改为三台运行,一台备用。齿索输粉机也可用于发电厂粉煤灰输送以及其它密度在0.2-2t/m3、温度≤180℃的粉状、颗粒状物料。如水泥、矿渣、炉渣、化肥、陶土、石英砂、粘土粉、滑石粉、大米、面粉、木屑及菜籽等。二、工作原理齿索输粉机由首尾驱动链轮带动钢索及固定在钢索上的U型刮棒,U型刮棒沿齿索输粉机箱体的长度方向作直线运动。箱体底部的物料由于自重和箱体侧壁的约束,与U型刮棒间存在内摩擦。刮棒对物料的内磨擦力和推力足以克服物料与箱体间的外磨擦力,从而形成连续稳定的物流,即物料与钢索刮棒同时运行,将物料由进口输送至出口。钢索运动的动力有两个来源:1、固定在钢索上的刮棒夹块与驱动链轮间的啮合力。2、绕驱动链轮半周的钢索与链轮间的静磨擦力。鉴于这两个力远大于输送物料的牵引力,故CS型齿索输粉机工作可靠、稳定。三、结构特点1.1、齿索式输粉机采用了钢丝柔索传动,与链传动相比,无节距变大、链鞘脱落之弊病,故不会产生掉链、堆链、飘链、跳链等故障。2.钢索传动与链传动相比,运动部分轻巧简便,可以进行百米以上的物料输送。3.齿索输粉机采用全密封箱体,运行时,由于伯努里效应,箱体内气压底于箱体外,故无粉尘外泄,有利于保持工作场地的清洁。4.传动钢索采用托轮支承,不会产生弛垂,运动中悠荡量小,因而传动平稳,功耗低。5.采用电动机-摆线针轮减速器-驱动链轮同轴传动,因而结构紧凑。1减速器轴与链轮轴间通过十字滑块联轴器联接,因十字滑块联轴器有自动补偿功能,故安装后不需调整。6.为避免过载、欠压、过流、缺相等因素对输送机的损坏,电路中设置有保护装置。根据操作规程要求,输送机可采用集中按钮远距离控制,亦可采用分散按钮随机控制。7.齿索输粉机采用首、尾双驱动链轮,该机运行时钢索无松边、紧边之分,且双驱动使运行可靠性大大提高。8.工艺布置灵活,即可水平输送物料,亦可爬坡(≤15℃)输送物料,并可满足多点进出物料的要求。9.双向输送物料的功能使齿索输粉机能一机两用,故设备投资减少。与其它输送设备相比,齿索输粉机维护工作量极小。四、输送能力及对物料要求单位:毫米型号CS150CS200CS270CS350CS410CS500CS600机槽宽度150200270350410500600理想粒度<4<5<7<9<11<13<15最大粒度<8<10<14<18<21<25<30最大输送能力m3/h355085110150200280对悬浮性大的物料、块度过大的物料、磨损性较大的物料、压缩性大的物料、粘性大的物料、易碎的物料及腐蚀性大的物料不宜采用齿索输粉机输送。五、安装要求设备运抵载箱后按装箱单核对零部件数量,根据输送机总装图给定的尺寸要求及依次装配:1、在设备基础面固定箱体支架。2、在箱体支架安装箱体的首节、尾节及中段标准节。3、安装减速器低盘及自动恒力拉紧装置。24、安装链轮、链轮轴及该轴轴承座。调整两轴承座相对位置,使两链轮轴承座同轴承误差≯0.5㎜。5、安装钢丝绳及固定在钢丝绳上的刮棒夹块,夹块间的节距应与链轮节距一致,其误差数值≯节距/0.5㎜。6、调整自动恒力拉紧装置配重块的重量,使钢丝绳绷紧。7、接通两电动机电源,并调整相序使之转动一致。(开电机时请把十字滑块脱开)8、装配十字滑块联轴器,用手盘动电动机风扇叶片,观察链轮及钢丝绳运动情况。完成上述8项装配后即进入试车程序,在上述装配中应注意:1、箱体连接时应放置5㎜橡胶衬密封2、窥视孔处应放置Φ10㎜石棉绳密封。3、刮棒夹块要求一次装紧,否则会损伤钢丝绳。(过二星期后再...
