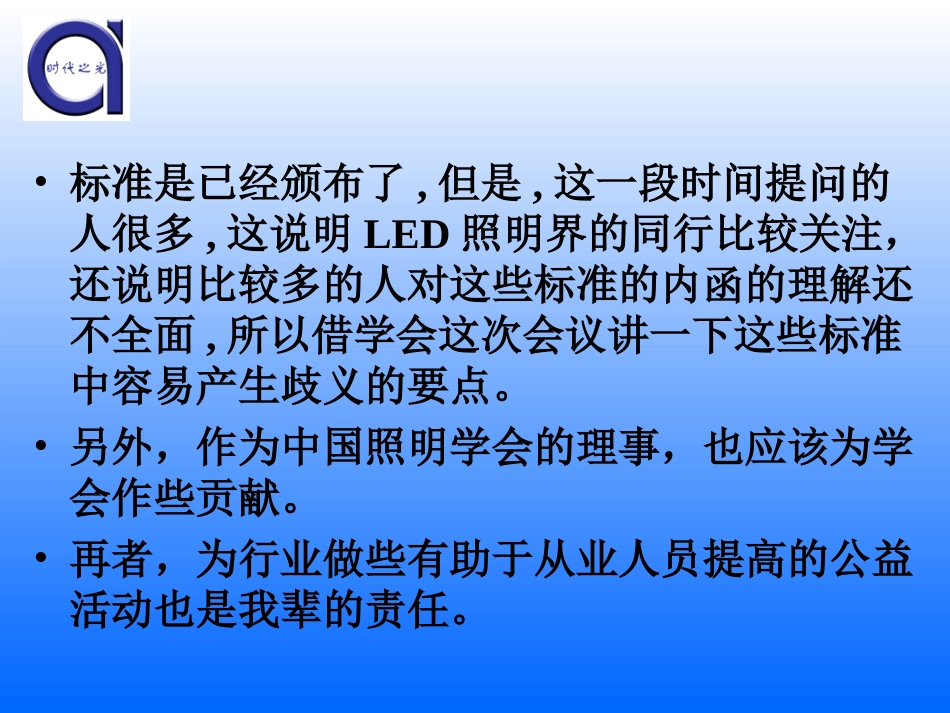

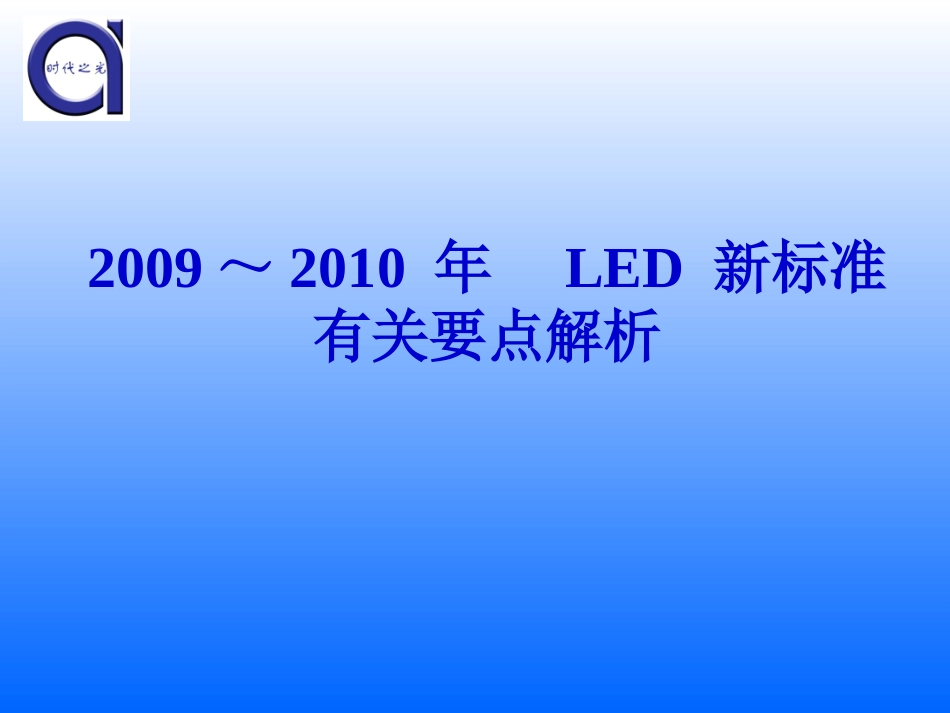

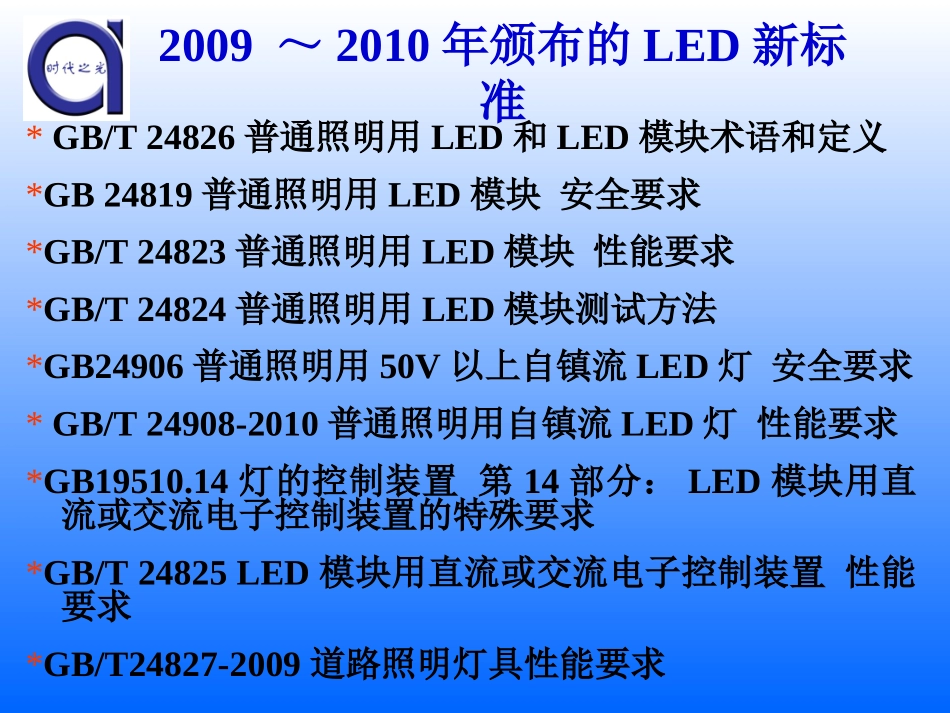

2009～2010年LED新标准有关要点解析2009～2010年颁布的LED新标准*GB/T24826普通照明用LED和LED模块术语和定义*GB24819普通照明用LED模块安全要求*GB/T24823普通照明用LED模块性能要求*GB/T24824普通照明用LED模块测试方法*GB24906普通照明用50V以上自镇流LED灯安全要求*GB/T24908-2010普通照明用自镇流LED灯性能要求*GB19510.14灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求*GB/T24825LED模块用直流或交流电子控制装置性能要求*GB/T24827-2009道路照明灯具性能要求•标准是已经颁布了,但是,这一段时间提问的人很多,这说明LED照明界的同行比较关注，还说明比较多的人对这些标准的内函的理解还不全面,所以借学会这次会议讲一下这些标准中容易产生歧义的要点。•另外，作为中国照明学会的理事，也应该为学会作些贡献。•再者，为行业做些有助于从业人员提高的公益活动也是我辈的责任。1、LED模块标准要求（1）LED模块：“GB24819-2009普通照明用LED模块安全要求”2009-11-30颁布2010-11-01实施。是等同采用IEC62031:2008，IDT*按安装方法,模块分为：整体式；内装式；独立式；这与GB19510系列灯的控制装置分类原则相同。*主体的标准条款基本引用GB19510.1和GB7000.1标准.*其最大的特点是采用了IEC62471:2006灯和灯系统的光生物学安全,因为LED照明产品可以进入室内,可能近距离被直接看到,所以提出对保护眼睛的标志要求，以前是采用IEC60825激光器件的标准,*有很多不适用.1、LED模块标准要求（2）“GB/T24823-2009普通照明用LED模块性能要求”2009-11-30颁布2010-11-01实施主要条款:*功率因数应符合宣称值,实测值不得低于宣称值的0.05*谐波应符合GB17625.1的要求这两条只适用于自镇流(即直接连接电源)的LED模块，其他的由驱动器承担。*无线电骚扰（EMI）特性应符合GB17743的要求，但也只有直接连接电源的LED模块需要进行“电源端子骚扰”检测，其他的也由驱动器承担。当驱动LED的电流频率大于100Hz时，才进行“辐射骚扰（包括9KHz30MHz∼和30MHz300MHz∼）”。1、LED模块标准要求*电磁兼容抗扰度（EMS）应符合GB/T18595的要求但也只有直接连接电源的LED模块需要进行“抗脉冲群”检测，其他的LED模块仍由驱动器承担。*一般应该进行“抗静电放电”试验。只对使用在具有射频干扰或者工频干扰场合的LED模块进行这两项试验。这一标准的光学性能参数按GB/T24824进行。（3）GB/T24824-2009普通照明用LED模块测试方法”2009-11-30颁布2010-11-01实施。该标准主要参照CIE127-2007标准，其检测方法重点是：监测被测LED模块指定温度测量点温度的要求。因为其他光源在保证电源稳定的前提下，再保证光源的环境温度的稳定，就能得到良好的检测结果的重复性，但是LED仅保证环境温度稳定是无法得到良好的检测结果的重复性光、色、电性能参数检测方法•“试验或测量时LED模块应工作在热平衡状态下，在监视环境温度的同时，最好能监视LED模块自身的工作温度，以保证试验的可复现性。如可能监测LED模块结电压，则应首选监测结电压。否则，应监测LED模块指定温度测量点的温度。”可见监测结电压首选•目前采用的方法和对策•工作时需要外加散热器（包括主动制冷）时，应监视和控制LED模块自身的温度，因为LED的热沉与散热器的接触面不可能很好地保持热阻一至，所以监视和控制LED模块自身的温度，才能保证检测重现性•如果采用监视和控制LED模块自身的结温来进行检测，即监视结电压的条件下来测量光、色、电参数是保证检测重现性的首选方案。普通照明自镇流LED灯•GB24906—2010/IEC62560普通照明用50V以上自镇流LED灯安全要求等同采用IEC标准•该标准与GB16844/IEC60968自镇流荧光灯标准的考核条款和方法几乎相同，因为这两者产品人们对其的使用方法和可能产生的安全问题也几乎相同。•目前该标准与自镇流荧光灯相比，较难做到之处是所有HV型（220V～250V）的灯，要通过4000V的介电强度试验。因为该种灯为了具有良好的散热，其散热器基本都露在外表（可接触部件），LED与散热器既要保证小的热阻，又要保证绝缘层的厚度及电气间隙，是较难两全的，目前跨国企业的样品灯也没有做到这一点。...
