YZR电机知识VIP免费

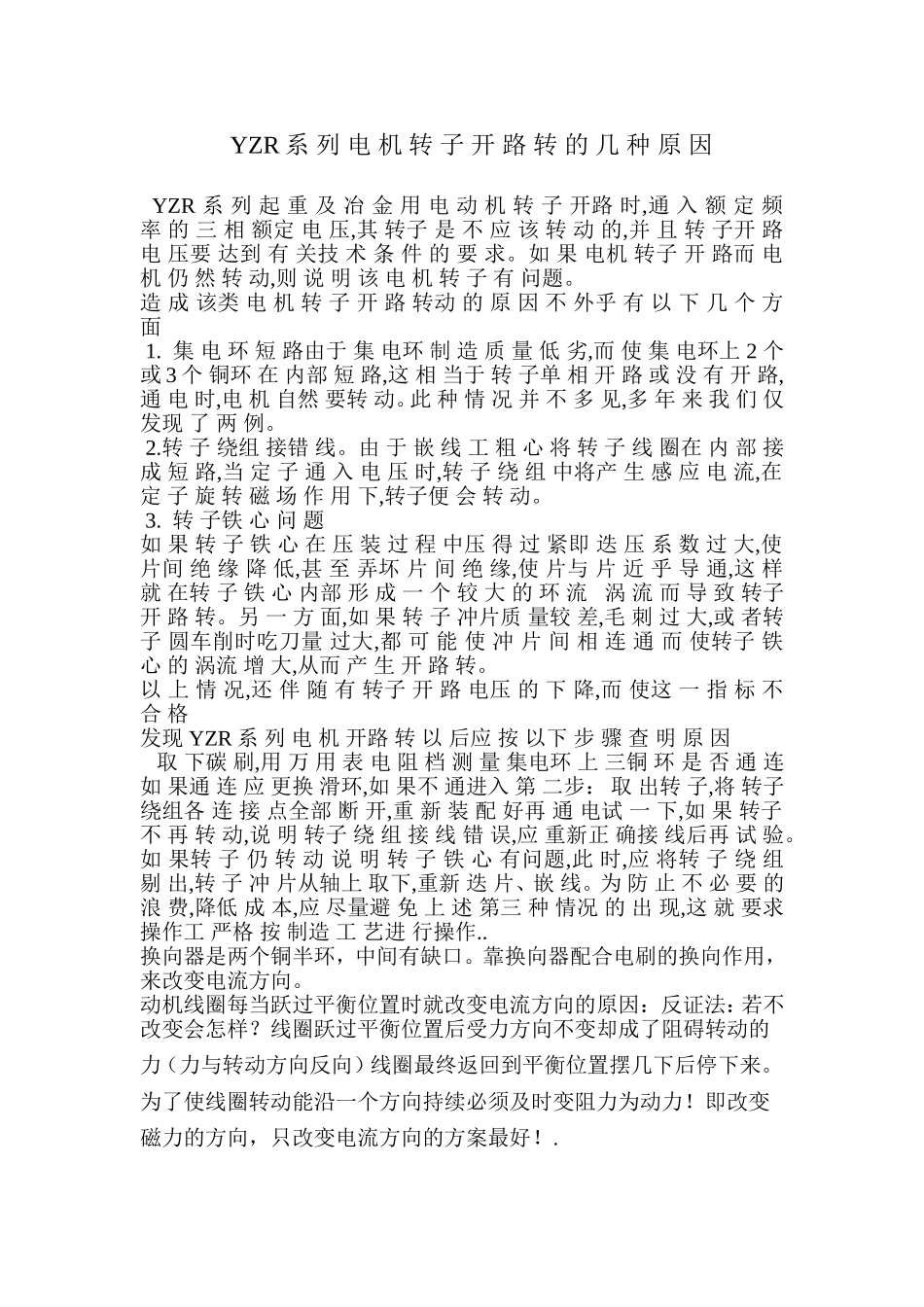

YZR系列电机转子开路转的几种原因YZR系列起重及冶金用电动机转子开路时,通入额定频率的三相额定电压,其转子是不应该转动的,并且转子开路电压要达到有关技术条件的要求。如果电机转子开路而电机仍然转动,则说明该电机转子有问题。造成该类电机转子开路转动的原因不外乎有以下几个方面1.集电环短路由于集电环制造质量低劣,而使集电环上2个或3个铜环在内部短路,这相当于转子单相开路或没有开路,通电时,电机自然要转动。此种情况并不多见,多年来我们仅发现了两例。2.转子绕组接错线。由于嵌线工粗心将转子线圈在内部接成短路,当定子通入电压时,转子绕组中将产生感应电流,在定子旋转磁场作用下,转子便会转动。3.转子铁心问题如果转子铁心在压装过程中压得过紧即迭压系数过大,使片间绝缘降低,甚至弄坏片间绝缘,使片与片近乎导通,这样就在转子铁心内部形成一个较大的环流涡流而导致转子开路转。另一方面,如果转子冲片质量较差,毛刺过大,或者转子圆车削时吃刀量过大,都可能使冲片间相连通而使转子铁心的涡流增大,从而产生开路转。以上情况,还伴随有转子开路电压的下降,而使这一指标不合格发现YZR系列电机开路转以后应按以下步骤查明原因取下碳刷,用万用表电阻档测量集电环上三铜环是否通连如果通连应更换滑环,如果不通进入第二步：取出转子,将转子绕组各连接点全部断开,重新装配好再通电试一下,如果转子不再转动,说明转子绕组接线错误,应重新正确接线后再试验。如果转子仍转动说明转子铁心有问题,此时,应将转子绕组剔出,转子冲片从轴上取下,重新迭片、嵌线。为防止不必要的浪费,降低成本,应尽量避免上述第三种情况的出现,这就要求操作工严格按制造工艺进行操作..换向器是两个铜半环，中间有缺口。靠换向器配合电刷的换向作用，来改变电流方向。动机线圈每当跃过平衡位置时就改变电流方向的原因：反证法：若不改变会怎样？线圈跃过平衡位置后受力方向不变却成了阻碍转动的力（力与转动方向反向）线圈最终返回到平衡位置摆几下后停下来。为了使线圈转动能沿一个方向持续必须及时变阻力为动力！即改变磁力的方向，只改变电流方向的方案最好！.对换向器的简单认识：结构上即两个铜（半）环，分别与线圈两端相连故会随着线圈转动（隶属转子）；换向器外部搭着正负两个电刷A\B；半环中间绝缘（否则外部AB相连电源短路）；当转动时换向器内部的线圈两端不断改变着与之间接接接触的正负电刷AB比如ab端一会与A电刷（负）接…一会又….所以电流一会从ab边出来一会从ab边进去,即线圈中的电流方向发生了变化（注直流电动机外部电流方向不变）换向器把外部的直流电变成线圈内部交流电换向器功能：把直流变交流（应用直流电动机）也能把交流变直流（应用直流发电机换向器在电动机中起了两个作用：1、电机转子是转动的，不可能用固定的连线，把电源导入转子线圈，所以，要经过碳刷和滑环的滑动接触，把电源电能导入转子线圈中。2、如果转子线圈中的电流方向始终不变，转子将停在转子线圈的磁极对和定子的磁极对异性相吸引的位置，不再转动，所以，必须在转子转到一定角度时，改变其电流方向，也就是改变转子线圈的磁极方向，使转子能在定子磁力作用下继续往前转动。按一定角度设在滑环上的接触片，随着转动不停的交替接触固定的碳刷电极，及时完成了转子线圈中电流方向的转换。当防护的内容有所增加时，可用补充字母来表示：W：具有附加防护措施或方法要求，可在规定的气候条件下使用的外壳防护等级。R：具有附加防护措施或方法要求，可在规定尘埃环境条件使用的外壳防护等级（例如：用于锯本厂、采石场等恶劣尘埃环境条件下）。补充字母放在IP之后，如IPW55。
