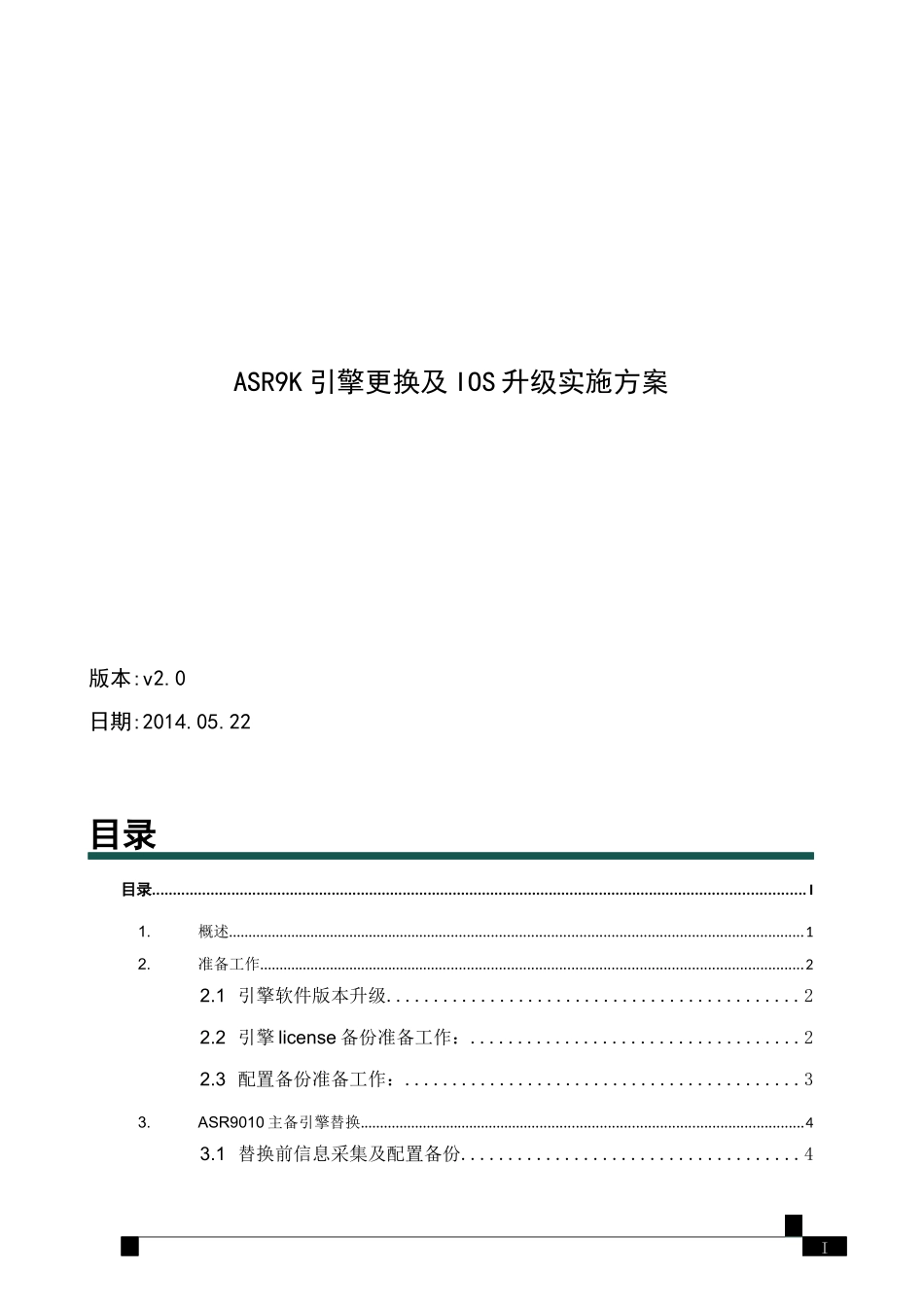

ASR9K引擎更换及IOS升级实施方案版本:v2.0日期:2014.05.22目录目录............................................................................................................................................................I1.概述.................................................................................................................................................12.准备工作.........................................................................................................................................22.1引擎软件版本升级............................................22.2引擎license备份准备工作:...................................22.3配置备份准备工作:..........................................33.ASR9010主备引擎替换................................................................................................................43.1替换前信息采集及配置备份....................................4I3.2ASR9010路由器引擎替换步骤.................................43.3测试验证....................................................73.4升级后业务确认..............................................84.回退措施.........................................................................................................................................9II1.概述2.准备工作提前准备好主备引擎的软件版本升级、SMU补丁包安装、license及配置文件的备份和安装。2.1引擎软件版本升级提前在实验室完成主备引擎板卡的IOS升级、SMU补丁包的安装,安装完成后的引擎版本信息如下:asr9k-mini-px.pie-4.3.4asr9k-k9sec-px.pie-4.3.4asr9k-mgbl-px.pie-4.3.4asr9k-mpls-px.pie-4.3.4asr9k-fpd-px.pie-4.3.4asr9k-px-4.3.4.CSCui94441-1.0.0asr9k-px-4.3.4.CSCul39674-1.0.0asr9k-px-4.3.4.CSCum46796-1.0.0asr9k-px-4.3.4.CSCum51429-1.0.0asr9k-px-4.3.4.CSCug75299-1.0.0asr9k-px-4.3.4.CSCuj01579-1.0.0asr9k-px-4.3.4.CSCul58246-1.0.0asr9k-px-4.3.4.CSCum26074-1.0.0asr9k-px-4.3.4.CSCun15934-1.0.02.2引擎license备份准备工作:将原设备的如下license备份下来,然后copy到新引擎的disk0,用于替换引擎之后激活license:2.3配置备份准备工作:将原设备配置复制备份下来,将配置修改为切走流量之后的数据配置状态,copy到新引擎的disk1,同时将配置文件加载到引擎中,如下为导入的配置:3.ASR9010主备引擎替换3.1替换前信息采集及配置备份登录设备采集如下信息,用于替换完成之后做对比:Showenvirshowplatformshowinstallactivesummaryshowversionshowrunshowroutevrfallsummaryshowipv4vrfallinterfacebriefshowisisneighborsshowbgpvrfallsummaryshowbgpvpnv4unicastsummaryShowmplsldpneiShowbfdsessionShowmplstraffic-engtunnelsbriefShowlldpneishowlog3.2ASR9010路由器引擎替换步骤序号工作内容完成时间操作人核对人1登录设备,确认是需要替换的设备:2分钟2关闭备设备的业务端口,将流量切换到主设备30分钟待确认业务切换正常3备份设备配置到ftp:copyrunning-configtftp:vrfMGMTlog记录数据配置用于替换完成之后的对比:showrun10分钟4拔出所有端口尾纤替换引擎,将原来两块旧的引擎拔出,然后按照主备依次将主备引擎插入机框的RSP-0、RSP-1,待两块引擎分别处于“active”、“standby”状态后,检查引擎状态及板卡状态是否正常,主备同步是否正常;确认IOS、SMU补丁包是否符合预期。ShowredundancysummaryShowplatformShowinstallactivesu30分钟5升级FPD的版本(showhw-modulefpdlocationall检查确认是否需要升级)Adminupgradehw-modulefpdalllocationall然后重启设备20分钟6安装disk0中的license,并应用到各板卡。Adminlicenseaddxxx.licConft5分钟licenseNAMElocation板卡这里的NAME不是license文件名,而add中出现的提示里的feature的。可以locationall。7数据配置检查,log记录...
