JD1A电磁调速电动机控制器使用说明书VIP免费

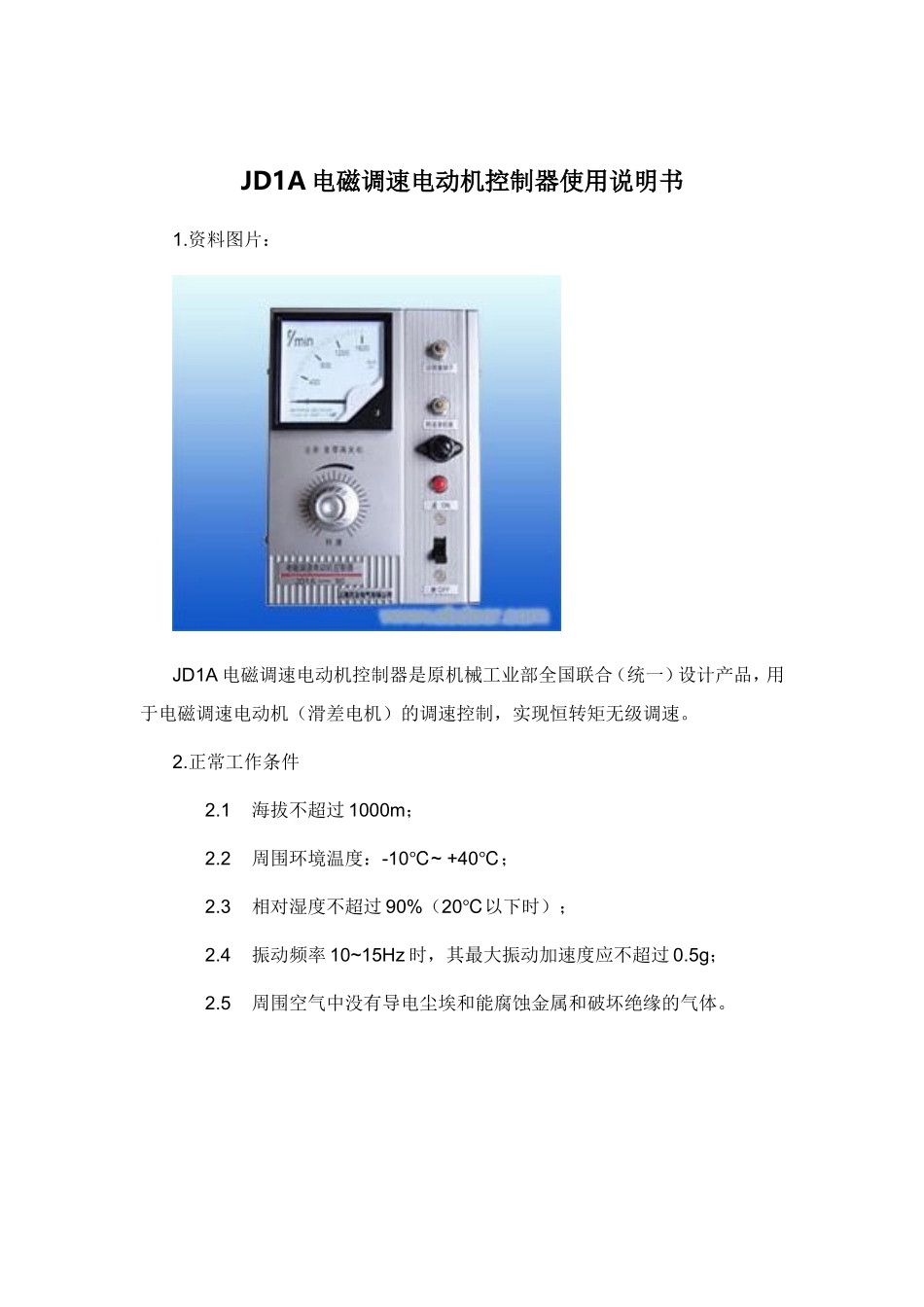

JD1A电磁调速电动机控制器使用说明书_第1页
1/5

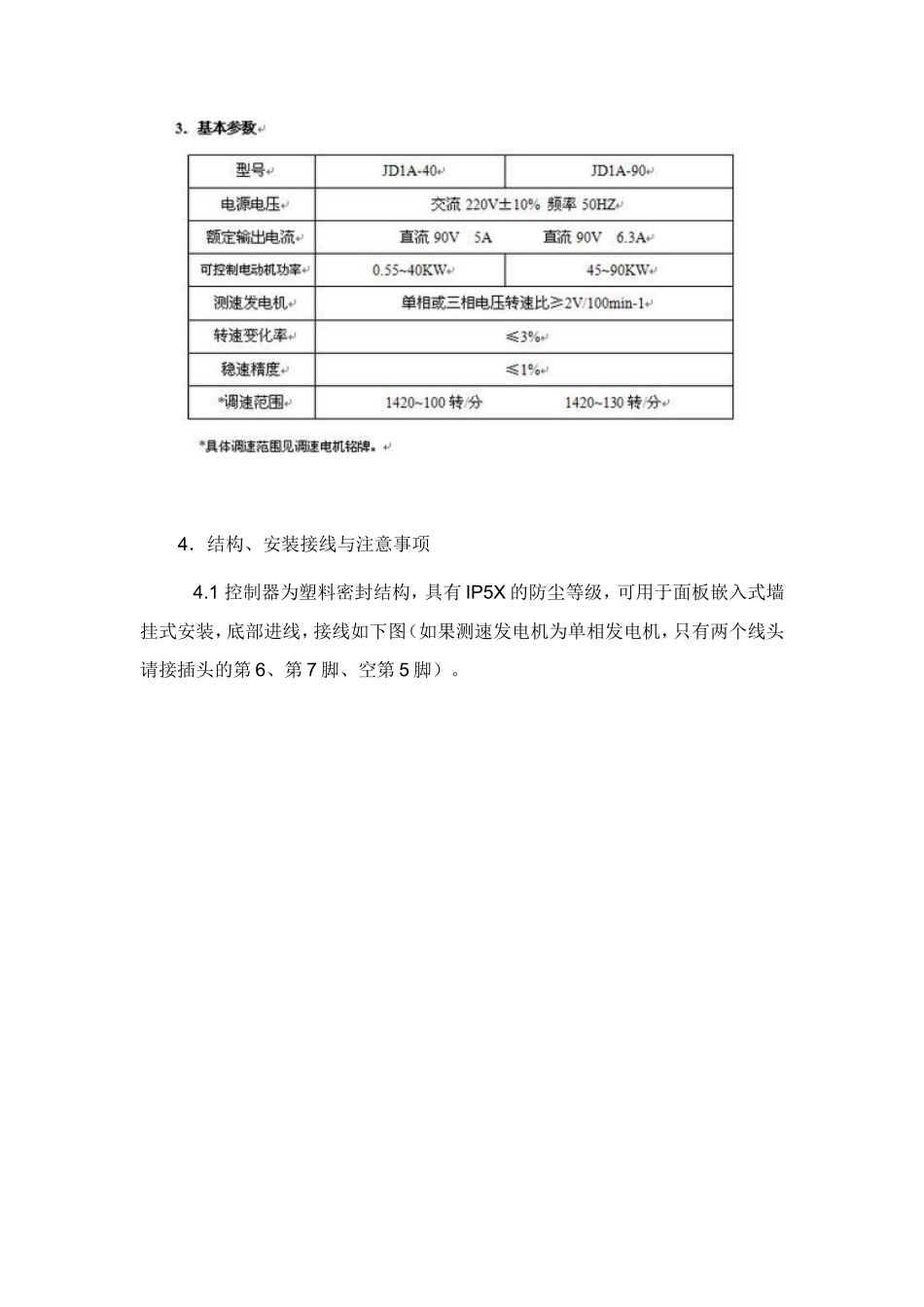

JD1A电磁调速电动机控制器使用说明书_第2页
2/5

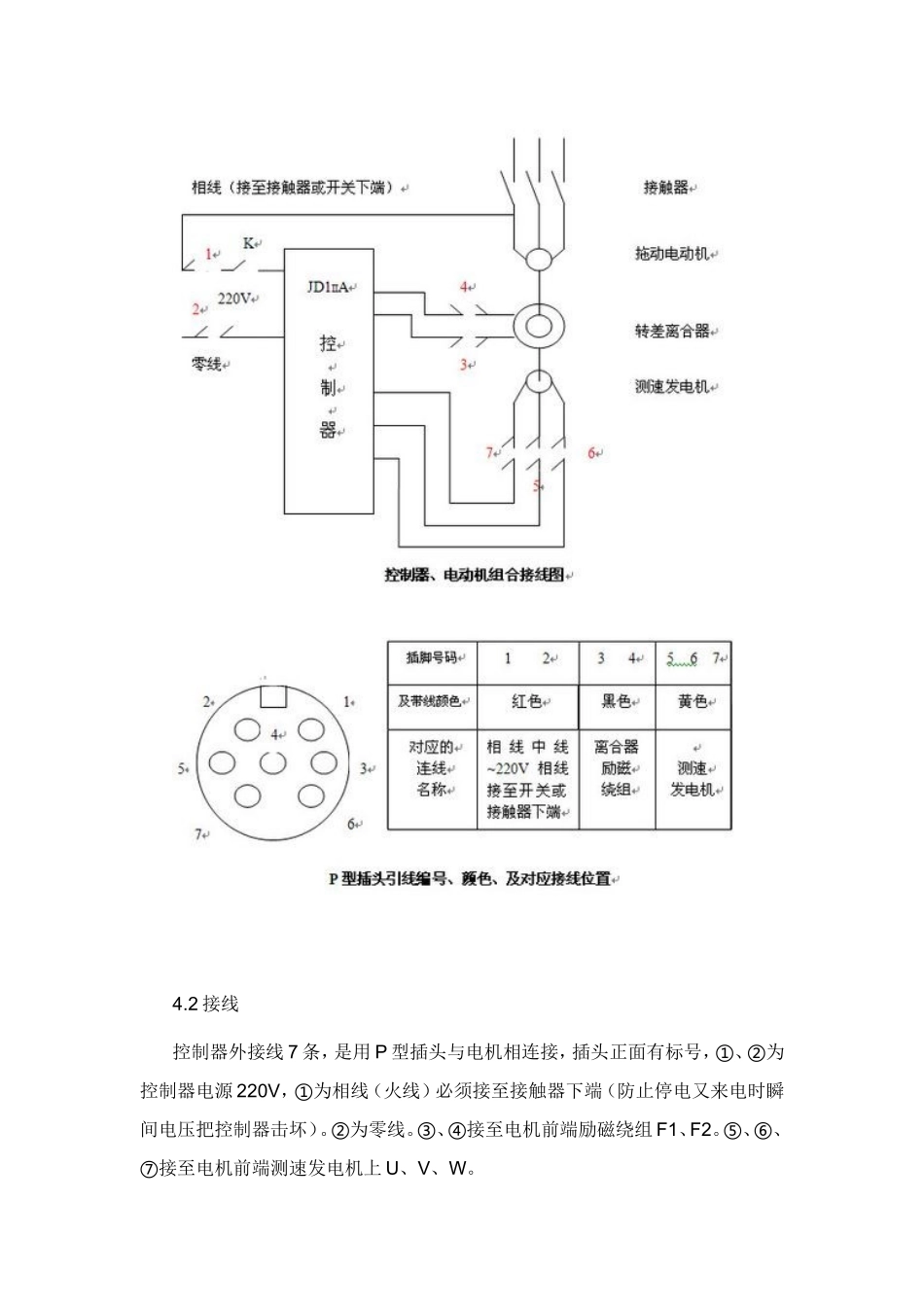

JD1A电磁调速电动机控制器使用说明书_第3页
3/5
JD1A电磁调速电动机控制器使用说明书1.资料图片:JD1A电磁调速电动机控制器是原机械工业部全国联合(统一)设计产品,用于电磁调速电动机(滑差电机)的调速控制,实现恒转矩无级调速。2.正常工作条件2.1海拔不超过1000m;2.2周围环境温度:-10~+40℃℃;2.3相对湿度不超过90%(20℃以下时);2.4振动频率10~15Hz时,其最大振动加速度应不超过0.5g;2.5周围空气中没有导电尘埃和能腐蚀金属和破坏绝缘的气体。4.结构、安装接线与注意事项4.1控制器为塑料密封结构,具有IP5X的防尘等级,可用于面板嵌入式墙挂式安装,底部进线,接线如下图(如果测速发电机为单相发电机,只有两个线头请接插头的第6、第7脚、空第5脚)。4.2接线控制器外接线7条,是用P型插头与电机相连接,插头正面有标号,①、②为控制器电源220V,①为相线(火线)必须接至接触器下端(防止停电又来电时瞬间电压把控制器击坏)。②为零线。③、④接至电机前端励磁绕组F1、F2。⑤、⑥、⑦接至电机前端测速发电机上U、V、W。4.3先检查接线是否正确,确认后启动电机,再接通控制器电源,指示灯亮旋动调速旋钮,此时转速表上读数逐渐上升,根据需要转速稳定下来。4.4关机先把调速旋钮调回零位,关掉控制器电源(注意:必须关掉电源,以免损坏),再关掉电机。5、调整与试运行5.1转速表指示值校正。顺时针方向转动给定电位器RP1于任意位置,用机械转速或其它仪表检查调速电机的实际转速,若实际转速与转速表指示值不一致调速校表电位器RP3。5.2顺时针方向转动给定电位器RP1至最大,调节反馈电位器RP2,使转速电机铭牌所标上限转速一致。(一般1200转/分~1320转/分)6、维护及修理6.1周围环境保持清洁,防止油污水份及潮气进入控制器内部,如发现印刷电路板插脚沾污,则须及时用酒精擦洗,以免接触不良,影响工作。6.2在停放时间较长或必要时,应测量控制器的绝缘电阻,阻值不低于1兆欧6.3故障原因及修理以上资料为某厂家生产的电磁调速电动机控制器使用说明书
