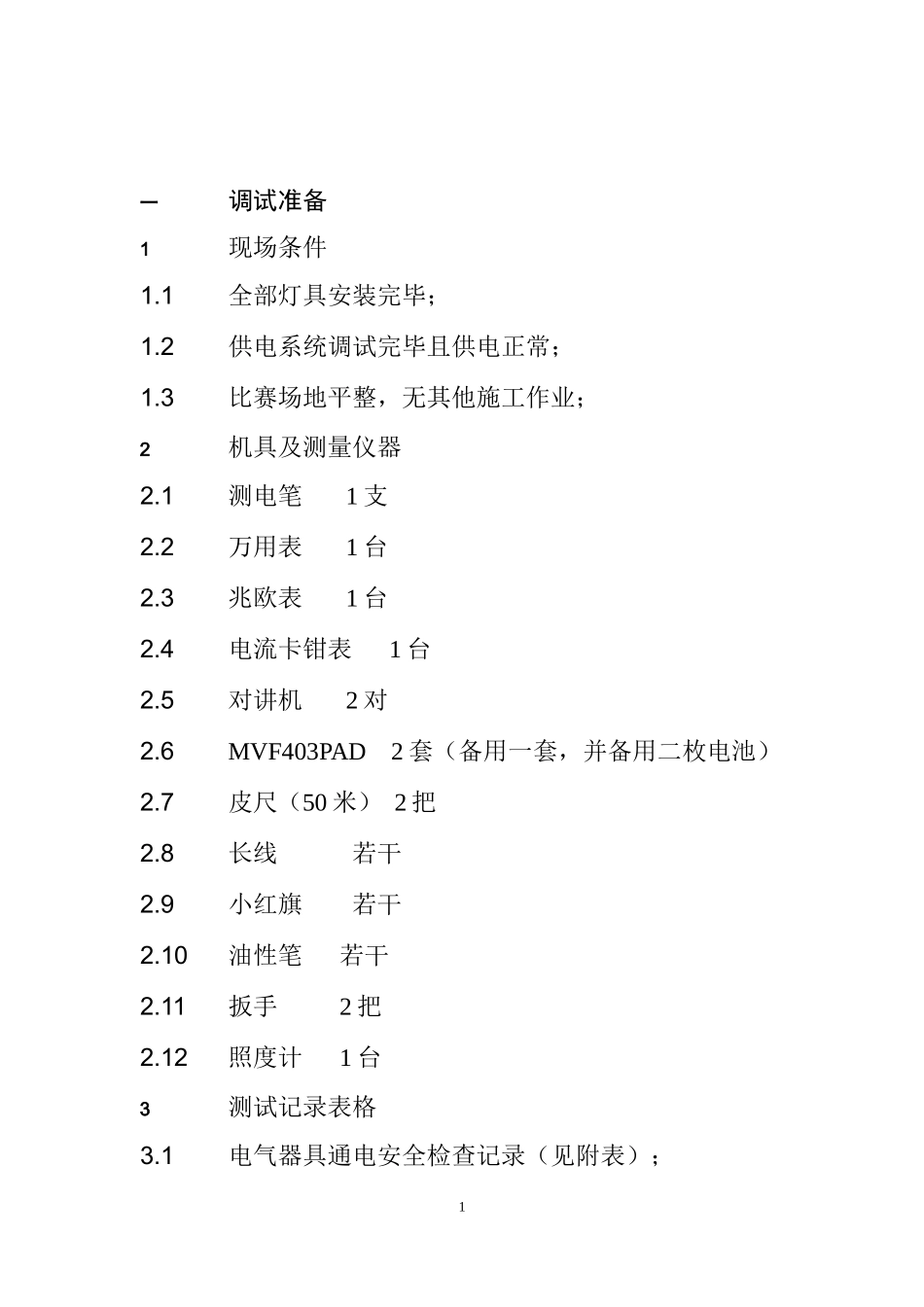

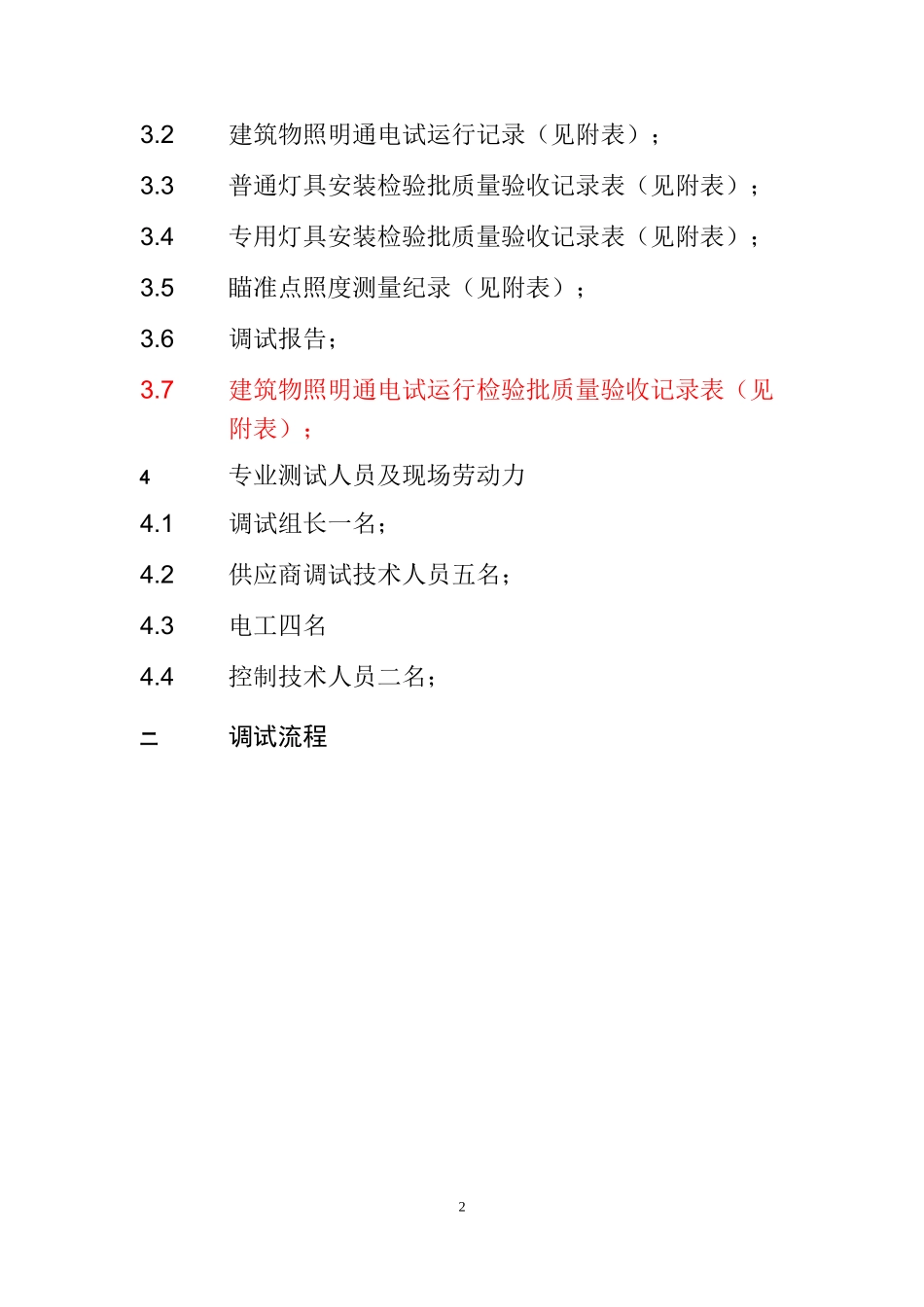

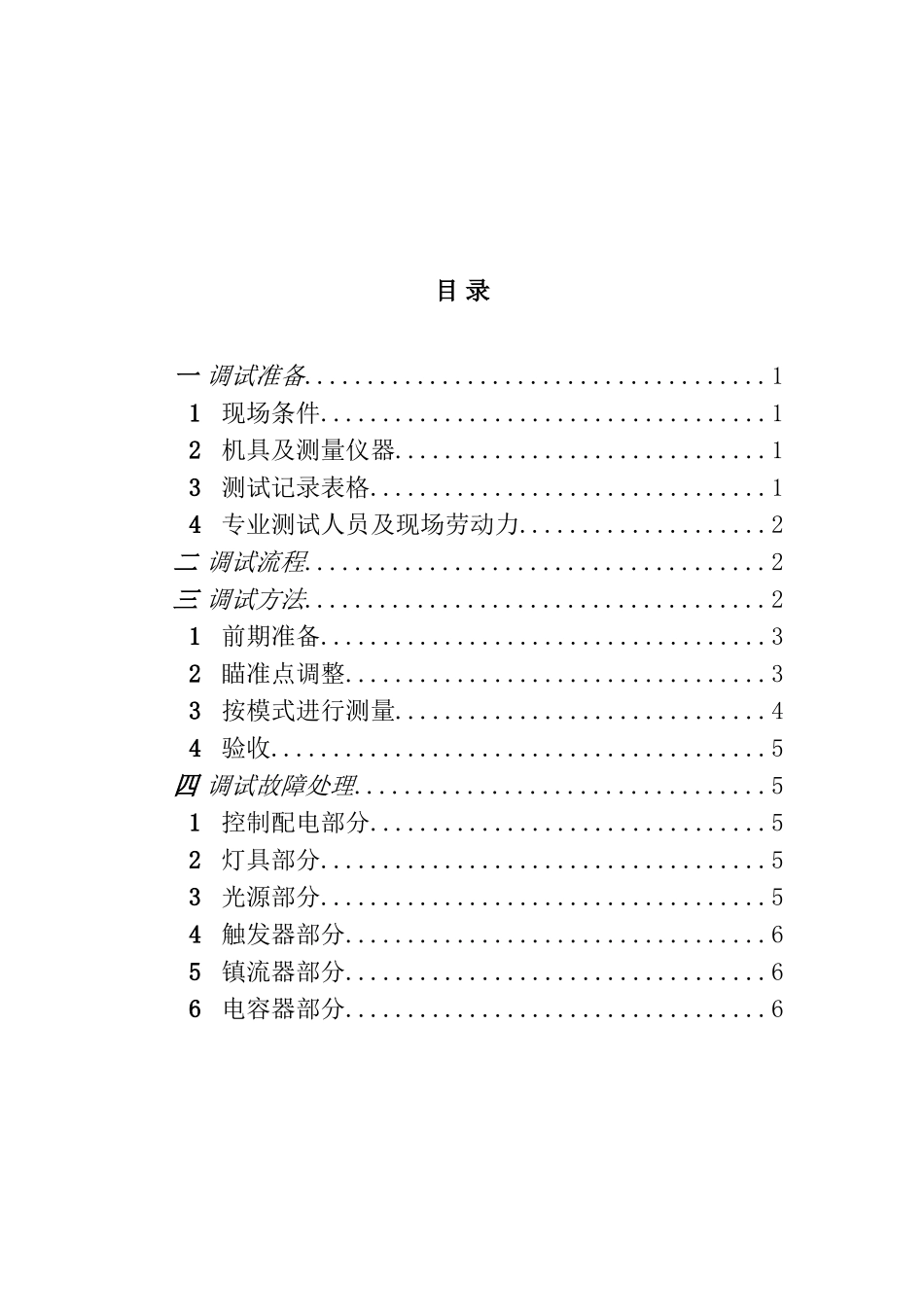

目录一调试准备.....................................11现场条件....................................12机具及测量仪器..............................13测试记录表格................................14专业测试人员及现场劳动力....................2二调试流程.....................................2三调试方法.....................................21前期准备....................................32瞄准点调整..................................33按模式进行测量..............................44验收........................................5四调试故障处理.................................51控制配电部分................................52灯具部分....................................53光源部分....................................54触发器部分..................................65镇流器部分..................................66电容器部分..................................6一调试准备1现场条件1.1全部灯具安装完毕；1.2供电系统调试完毕且供电正常；1.3比赛场地平整，无其他施工作业；2机具及测量仪器2.1测电笔1支2.2万用表1台2.3兆欧表1台2.4电流卡钳表1台2.5对讲机2对2.6MVF403PAD2套（备用一套，并备用二枚电池）2.7皮尺（50米）2把2.8长线若干2.9小红旗若干2.10油性笔若干2.11扳手2把2.12照度计1台3测试记录表格3.1电气器具通电安全检查记录（见附表）；13.2建筑物照明通电试运行记录（见附表）；3.3普通灯具安装检验批质量验收记录表（见附表）；3.4专用灯具安装检验批质量验收记录表（见附表）；3.5瞄准点照度测量纪录（见附表）；3.6调试报告；3.7建筑物照明通电试运行检验批质量验收记录表（见附表）；4专业测试人员及现场劳动力4.1调试组长一名；4.2供应商调试技术人员五名；4.3电工四名4.4控制技术人员二名；二调试流程2三调试方法1前期准备1.1逐灯检查灯具接地电阻，防止对地短路（马道上）；1.2检查灯具接线是否正确（马道上）；1.3检查相位是否正确，避免频闪（马道上）；1.4逐灯开启，检查灯具是否正常工作（马道上）；1.5测量灯具电压、电流，并逐项纪录（马道上）；1.6检查各控制模式下，灯具开启是否与照明设计相对应；1.7在灯光配电室内检查进线电压及总电流，测量中性3线电流，检查三相是否平衡；1.8上述工作完成后，进行通电试运行，场地照明的全部灯具均开启，同时投入运行，运行时间为24小时；1.9全部照明灯具通电运行开始后，要及时测量系统的电源电压负荷电流，并做好记录。试运行过程中每隔8小时还需测量记录一次，直到24小时运行结束为止。上述各项测量的数值要填入试运行记录表内。2瞄准点调整2.1此项工作应在与其它施工单位无作业冲突时进行，并为保证安全，切断所有灯具的电源，并在配电室对应的出线开关上挂警示牌；2.2准备瞄准点表；2.3在马道上，逐个检查并确认灯具型号及安装位置是否正确；2.4在灯具外壳上标识灯具瞄准信息（使用油性笔）；2.5用皮尺、长线及小红旗标识场地内灯具瞄准点；2.6用瞄准镜将灯具与场地内的瞄准点一一对应瞄准；2.7用扳手拧紧灯具的螺丝，将灯具的水平及垂直两方向予以固定；42.8用油性笔将灯具瞄准位置进行记忆。3按模式进行测量3.1各开灯模式下的水平照度测量；3.2各开灯模式下的垂直照度测量；3.3计算平均照度；3.4计算均匀度；53.5计算梯度；3.6计算各观测点的眩光值；3.7与照明深化设计的计算文件及招标要求比较；3.8出具自测报告；4验收4.1组织业主、监理等进行照明工程验收；4.2邀请照明学会等相关权威部门进行照明检测，最终由权威部门出具场地照明检测报告，通过验收。四调试故障处理1控制配电部分故障情况可能产生的问题处理方法控制开关没有正常开合光源无法正常启动关闭与控制厂家配合解决照明回路前端短路或断路光源无法正常启动与配电厂家配合排除供电故障供电电压低于灯具正常工作光源无法正常启动光源照度低于标称与配电厂家配合排除供电故障6电压2灯具部分故障情况可能产生的问题处理方法环境温度低于灯具的正常工作所需温度光源无法正常启动要求环境温度满足要求灯具...
