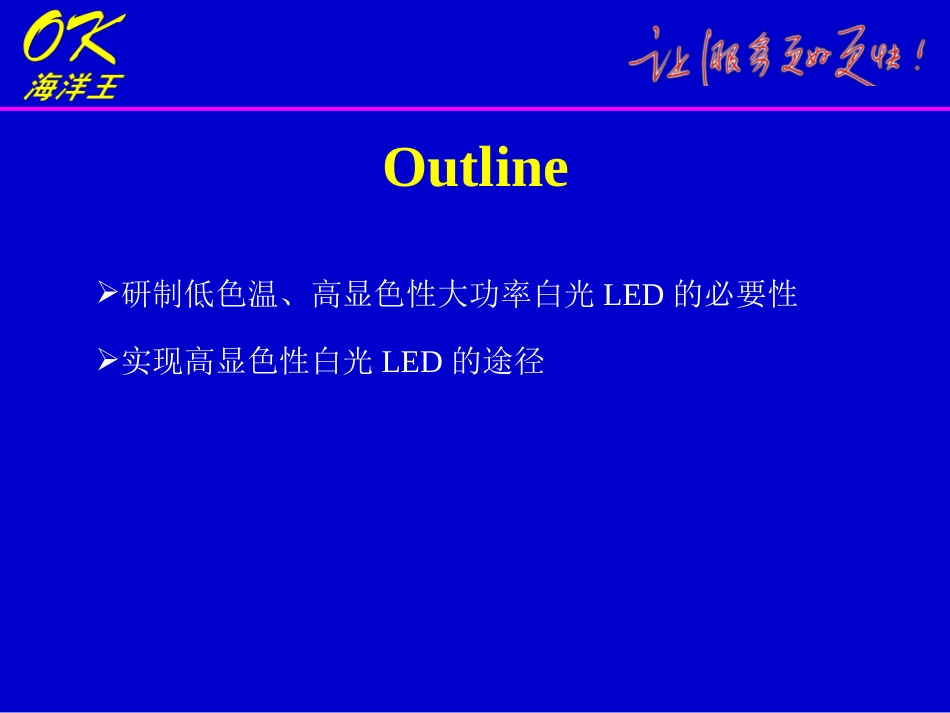

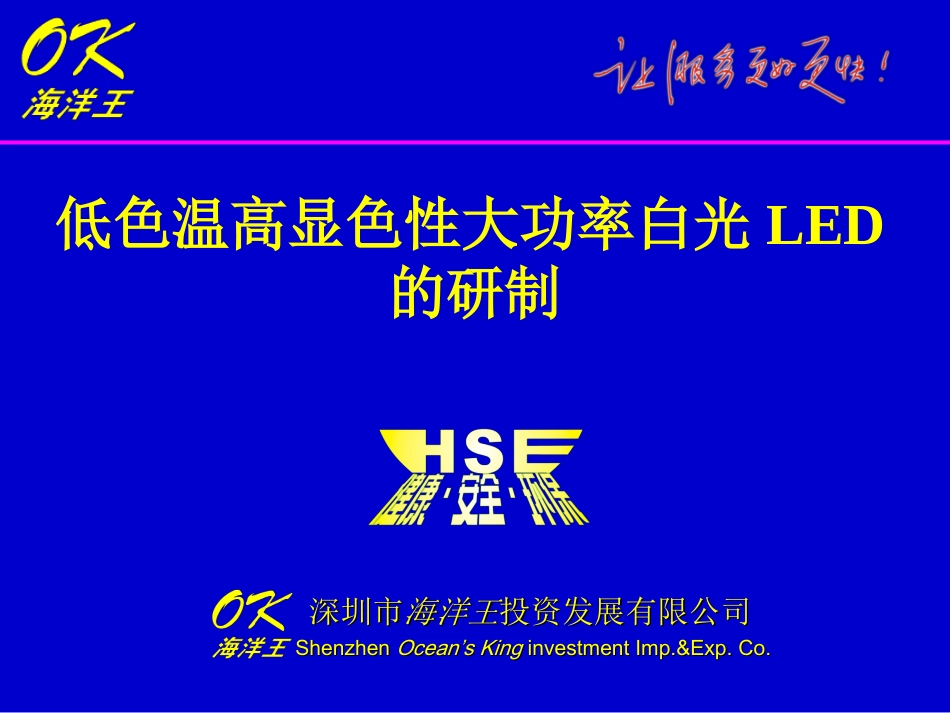

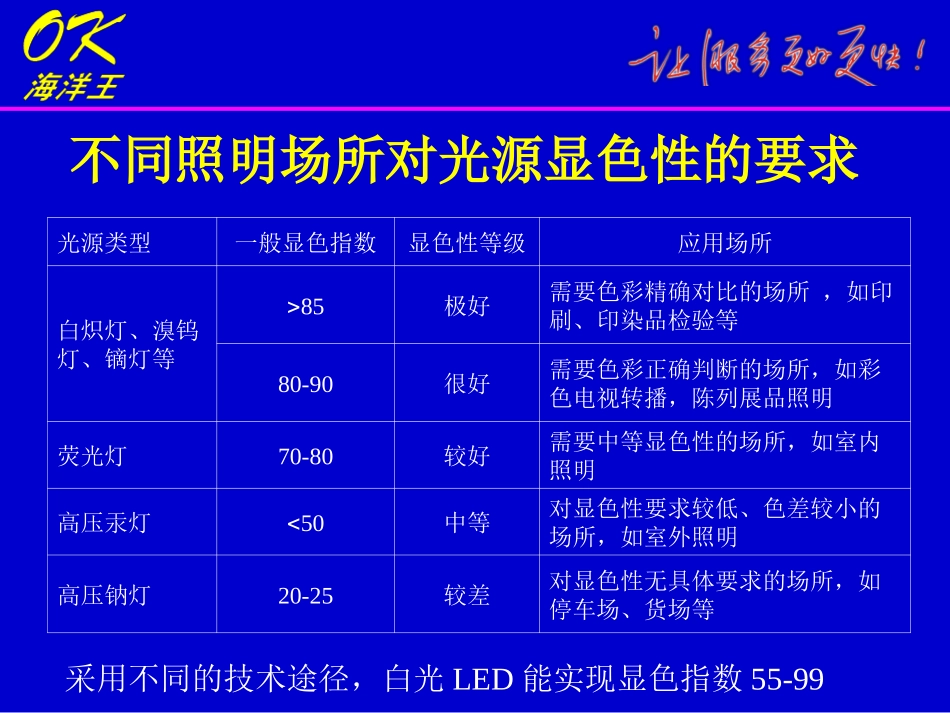

低色温高显色性大功率白光LED的研制深圳市深圳市海洋王海洋王投资发展有限公司投资发展有限公司ShenzhenShenzhenOcean’sKingOcean’sKinginvestmentImp.&Exp.Co.investmentImp.&Exp.Co.Outline研制低色温、高显色性大功率白光LED的必要性实现高显色性白光LED的途径不同照明场所对光源显色性的要求光源类型一般显色指数显色性等级应用场所白炽灯、溴钨灯、镝灯等85极好需要色彩精确对比的场所，如印刷、印染品检验等80-90很好需要色彩正确判断的场所，如彩色电视转播，陈列展品照明荧光灯70-80较好需要中等显色性的场所，如室内照明高压汞灯50中等对显色性要求较低、色差较小的场所，如室外照明高压钠灯20-25较差对显色性无具体要求的场所，如停车场、货场等采用不同的技术途径，白光LED能实现显色指数55-99。蓝光LED激发单一荧光粉实现大功率白光LED光通量：27.7lm峰值波长：545nm色温：5000K显色指数：64.6光通量：25.5lm峰值波长：565nm色温：4000K显色指数：69.3在350mA工作电流下，器件的发光效率分别达到23.98和22.91lm/W。荧光粉发射光谱的红移，致使器件色温降低，同时显色指数略有提高。蓝光LED激发黄、红两色荧光粉实现大功率白光LED红色荧光粉的加入，使得器件色温进一步降低，而显色指数显著提高。由于目前红色荧光粉的转换效率较低，在降低器件色温提高显色性的同时，器件的整体发光效率大幅度降低。光通量：14.1lm峰值波长：610nm色温：3200K显色指数：83.2用红光LED补偿法实现大功率白光LED尽管同样以黄色荧光粉的发射光谱为主，但由于光谱中增加了峰值波长为640nm的红光成分，使得器件的色温降低而显色指数大大提高。由于避免了低效率红色荧光粉的使用，使得器件的发光效率相对较高，约为19.42lm/W。光通量：26.6lm峰值波长：640nm色温：3450K显色指数：93.9采用红光补偿法制备大功率白光LED的结构示意图采用蓝光LED激发单一荧光粉，尽管器件驱动电路简单，且发光效率较高，但难以同时获得低色温和高显色性。采用蓝光LED同时激发黄色和红色两种荧光粉，其优点在于可以同时获得低色温和高显色性。而且由于两种荧光粉混合均匀，使得LED器件产生的蓝光、黄光和红光在整个空间比较容易均匀混色，可以预期器件的空间色度均匀性较好。其缺点是由于目前红色荧光粉的量子效率较低，致使整个器件的发光效率不高。用蓝光LED激发黄色荧光粉同时用红光LED进行补偿，也可同时获得低色温和高显色性，而且器件的整体发光效率要比前一方法高。其缺点在于必须适当调整蓝、黄、红三色光的比例才能得到高显色性白光，因此需对蓝光和红光LED的工作电流分别加以控制，增加了驱动电路的复杂性。此外，由于蓝光LED、荧光粉和红光LED构成的是相对独立的器件，因此存在空间混色的问题。实现大功率白光LED的几种方法的比较
