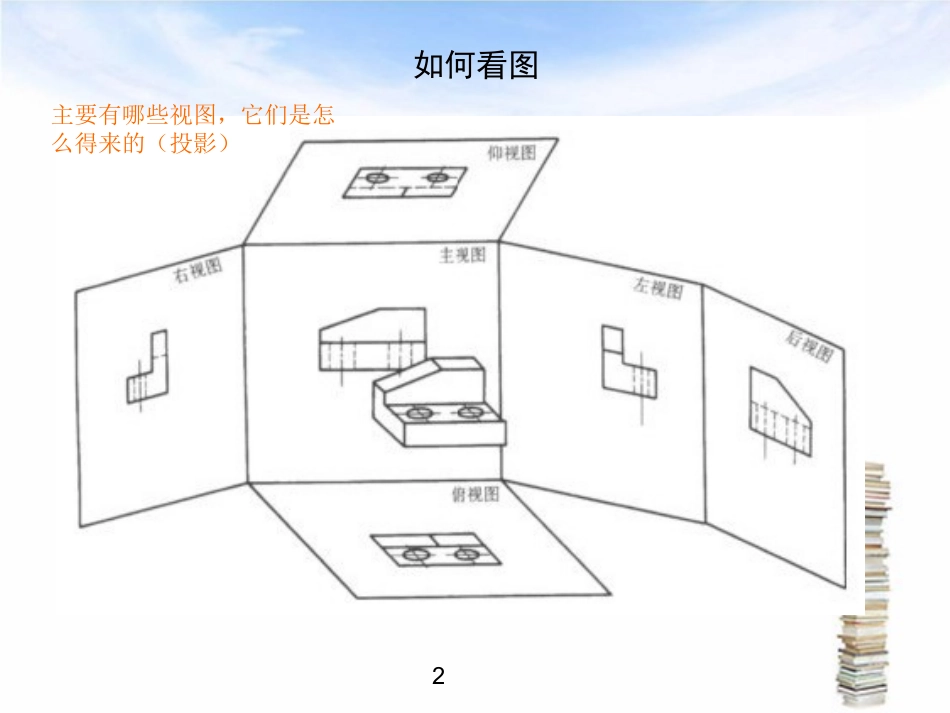

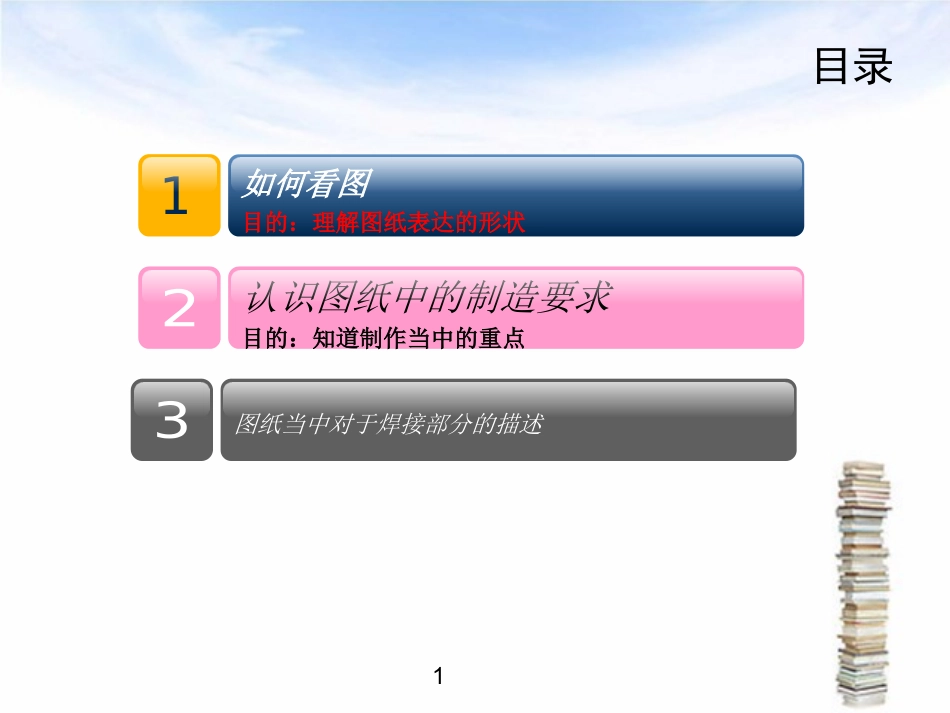

认识钣金图纸认识钣金图纸目录如何看图目的：理解图纸表达的形状认识图纸中的制造要求目的：知道制作当中的重点图纸当中对于焊接部分的描述1如何看图主要有哪些视图，它们是怎么得来的（投影）2如何看图•有几个视图取决于能不能足够的表达内容•除了会有主要的视图还会有其它的视图剖视图3如何看图斜视图、局部视图向视图，指明投影的方向，摆放位置可以自由摆放。4如何看图•视图中看不见的部分用虚线表示•切边可以有也可以没有（高亮部分）没有显示切边5如何看图•第一投影法与第三投影法第一投影：从哪边投影得到的图放在对面（左边投影得到的图放置在右边）第三投影：从哪边投影得到的图放在哪边（左边投影得到的图放置在左边）6如何看图•分辨下图采用了什么投影法？第一投影：从哪边投影得到的图放在对面（左边投影得到的图放置在右边）第三投影：从哪边投影得到的图放在哪边（左边投影得到的图放置在左边）7如何看图•分辨下图采用了什么投影法？第一投影：从哪边投影得到的图放在对面（左边投影得到的图放置在右边）第三投影：从哪边投影得到的图放在哪边（左边投影得到的图放置在左边）采用了第三投影法8如何看图•长对正、高平齐、宽相等（各个视图之间的对应关系）最基本的看图原则这三个视图分别称为什么视图？9如何看图主视图解读10如何看图分解仰视图11如何看图左视图12如何看图有几个视图取决于能不能足够的表达内容13如何看图•练习-理解下图的形状（没有显示不可见的部分）14如何看图•显示了不可见的部分（虚线）15如何看图•实际的形状16想象一下这个图所对应的形状1718•所用的材料•标注理解•未注公差•表面粗糙度认识图纸表达的要求19认识图纸表达的要求•标注理解20认识图纸表达的要求•标注理解21由于图纸空间的缘故，要表达的物体过长常会做打断处理。打断线打断线范例剖视图、打断线、循环认识图纸表达的要求•未注公差22认识图纸表达的要求•未注公差尺寸的定义23认识图纸表达的要求•未注公差线性公差表24认识图纸表达的要求•未注公差角度公差表25认识图纸表达的要求•表面粗糙度符号26认识图纸表达的要求•表面粗糙度简单描述27认识图纸当中焊接的描述•焊接的基本符号截面形状尺寸坡口形状焊接的类型采用的焊接方法，有几处焊几段，每段多长、间距多少基准线28练习焊缝在箭头的哪一侧练习理解下图所表达的意义结合实际图纸分析焊接要求29认识图纸不中对于焊接描述30认识图纸中对于焊接描述31认识图纸中对于焊接描述•没有明确的焊接符号怎么办？32一点经验•只有多练习才能学会快速的识别图纸所表达的意思。•并不是图纸上的就一定是对的，也要学会判断图是否也有不正确的地方。•图没理解前不要操作，必须理解后才可以操作。Theend,thankyou!Theend,thankyou!
