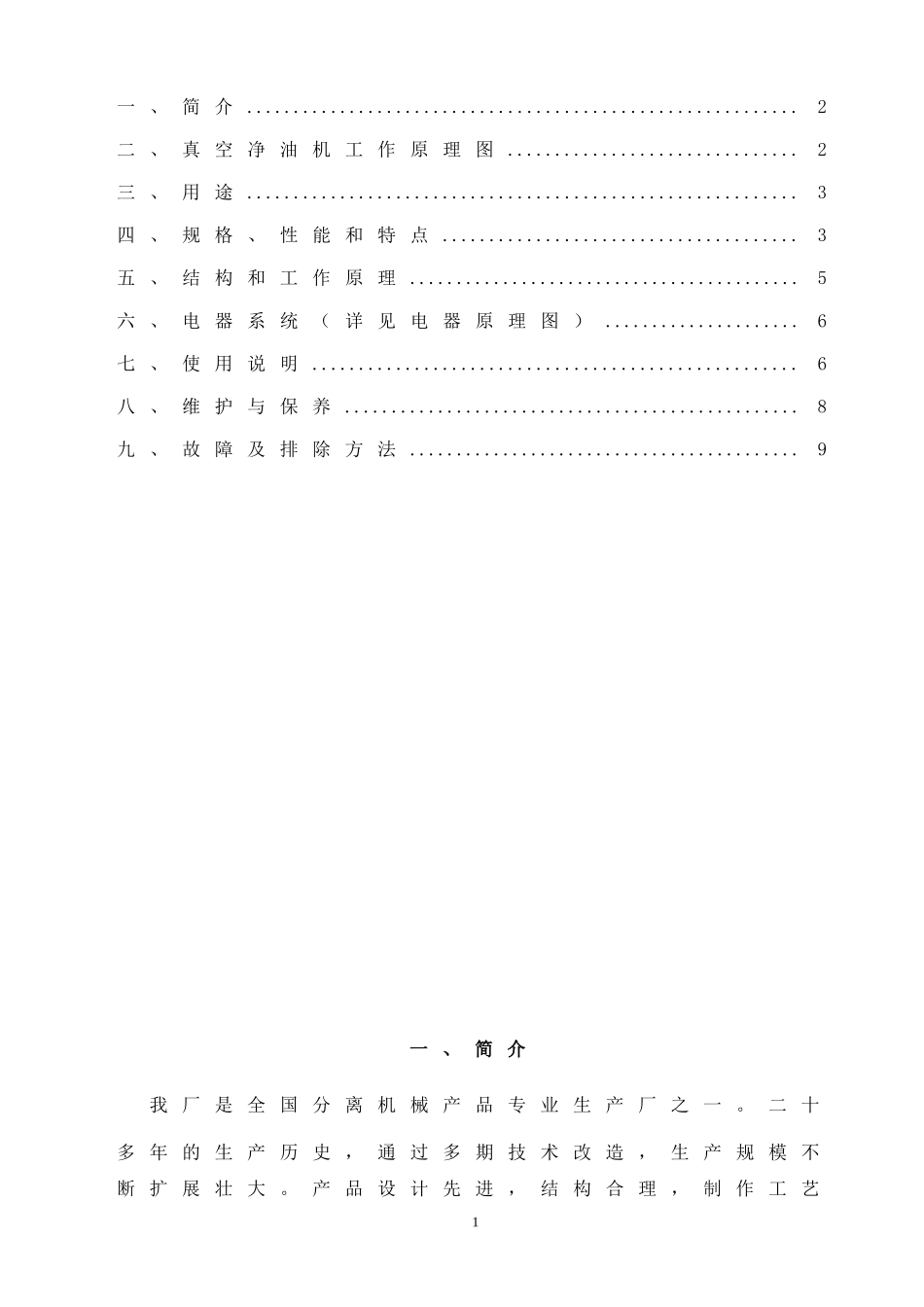

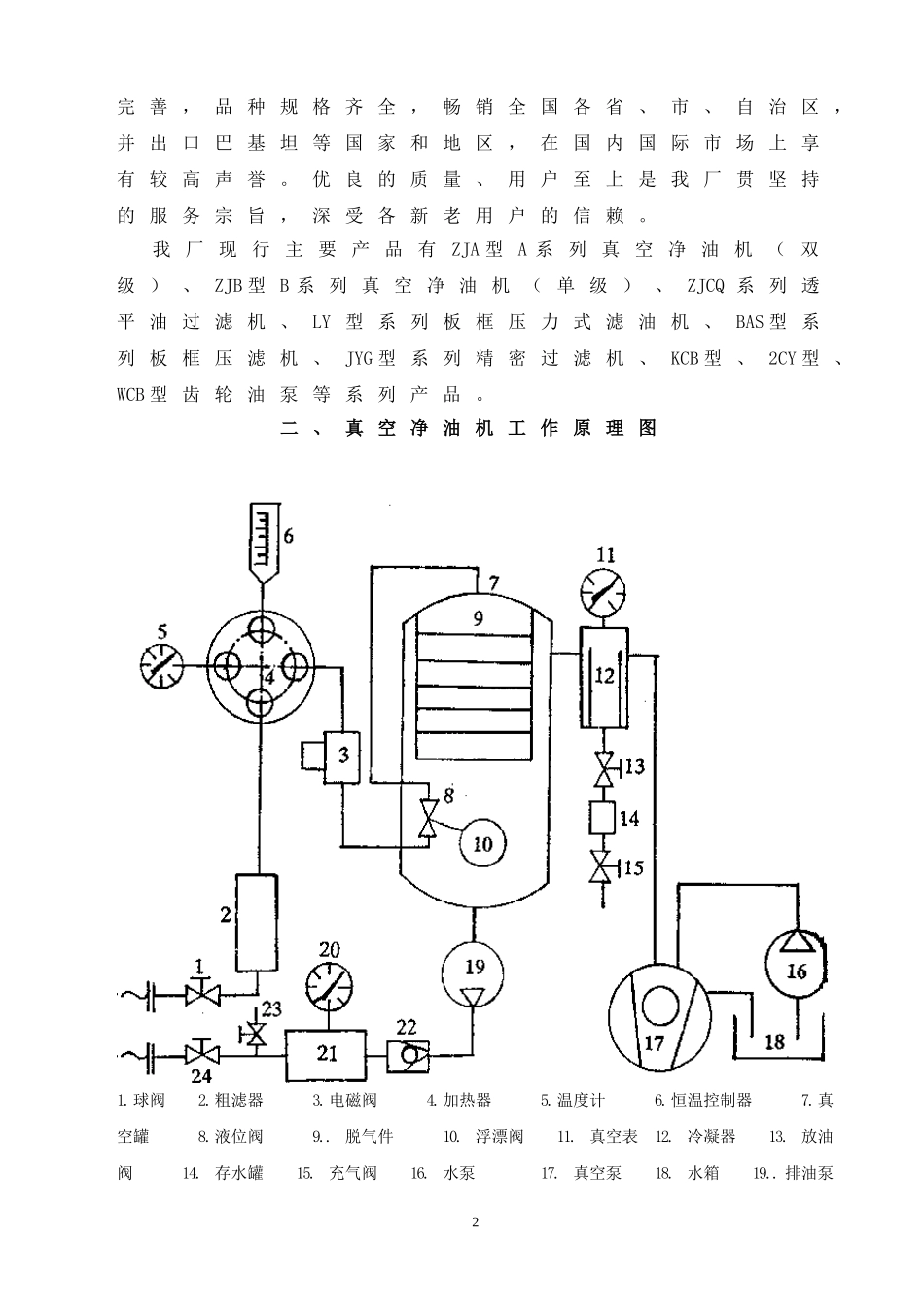

ZJB型真空净油机使用说明书中国.四川四川高精净化设备有限公司目录一、简介...........................................................2二、真空净油机工作原理图...............................2三、用途...........................................................3四、规格、性能和特点......................................3五、结构和工作原理..........................................5六、电器系统（详见电器原理图）.....................6七、使用说明....................................................6八、维护与保养.................................................8九、故障及排除方法..........................................9一、简介我厂是全国分离机械产品专业生产厂之一。二十多年的生产历史，通过多期技术改造，生产规模不断扩展壮大。产品设计先进，结构合理，制作工艺1完善，品种规格齐全，畅销全国各省、市、自治区，并出口巴基坦等国家和地区，在国内国际市场上享有较高声誉。优良的质量、用户至上是我厂贯坚持的服务宗旨，深受各新老用户的信赖。我厂现行主要产品有ZJA型A系列真空净油机（双级）、ZJB型B系列真空净油机（单级）、ZJCQ系列透平油过滤机、LY型系列板框压力式滤油机、BAS型系列板框压滤机、JYG型系列精密过滤机、KCB型、2CY型、WCB型齿轮油泵等系列产品。二、真空净油机工作原理图1.球阀2.粗滤器3.电磁阀4.加热器5.温度计6.恒温控制器7.真空罐8.液位阀9..脱气件10.浮漂阀11.真空表12.冷凝器13.放油阀14.存水罐15.充气阀16.水泵17.真空泵18.水箱19..排油泵220.压力表21.精滤器22.单向阀23.取样阀24.球阀（说明：ZJB1KY-ZJB4KY未设有水箱和水泵）三、用途ZJB型真空净油机主要适用于各种电器设备中对绝缘油和透平油的处理。能高效地排除各种绝缘油或相当于绝缘油粘度的其它油类中的水分、气体和机械杂质，从而提高绝缘油的耐电压强度，保证电器设备的安全运行。因此，可供变压器、电缆、电力电容、电压开关等电器制造厂、发电厂、供电局、送变电工区、工矿企业对高压电器设备进行真空净化过滤和热油循环干燥。四、规格、性能和特点（一）型号ZJB——Y：移动式F：放置式K：敞开式B：封闭式流量m3/hB系列净油机真空（二）主要技术规格：序号名称单位技术规格ZJB-1KYZJB-2KYZJB-3KYZJB-4KY1净油能力L/h10002000300040002工作真Pa≤666≤666≤666≤6663空度3工作压力MPa≤0.5≤0.5≤0.5≤0.54工作温度范围℃40-5540-5530-8040-555电加热总功率kW93030306真空泵功率kW1.11.52.22.27排油泵功率kW1.11.11.11.18总功率kW11.232.633.333.39电源电压v380V50Hz10进油管mm2532323211出油管mm2532323212整机重量kg90012001200120013外形尺寸长mm1000130013001300宽mm800100010001000高mm1650195019501950序号名称单位技术规格ZJB-6KYZJB-9KYZJB-12KY1净油能力L/h60009000120002工作真空度Pa≤666≤666≤6663工作压MPa≤0.5≤0.5≤0.54力4工作温度范围℃40-5540-5540-555电加热总功率kW4872966真空泵功率kW3337排油泵功率kW3448总功率kW54.0979.09103.099电源电压v380V50Hz10进油管mm42486011出油管mm42486012整机重量kg15001800200013外形尺寸长mm155018501950宽mm115012001250高mm210023002400(三)技术性能待净化的变压器油的指标为：含水量<50ppm，含气量<10%，击穿电压≥30KV，经本机数次净化后的技术性能指标可达：1.击穿电压：≥60Kv2.含水量：≤7ppm3.含气量：≤0.3%4.噪音：≤85dB（A）5.平均无故障工作时间：800h6.机械杂质：≤5μm（四）结构特点51.结构紧凑、体积小、重量轻，使用维护方便；2.真空罐内采用特制脱水、脱气元件，脱水、脱气效率高；3.排油泵自吸性能好，噪声低，工作效率高；4.电器控制有安全的联锁装置，操作安全可靠；5.冷凝器不用水冷，节约能源，使用方便；6.真空罐内装有液位控制阀，能使进入真空罐内的油量和排出的油量保持平衡，可自动调节流量大小；7.整机放置于移动的小车上，搬运方便，适合于野地外作用和室内作业；8.本机设有进、出口倒换球阀，可以实现进出口相互倒换，当关闭球阀（1）和（24），打...
