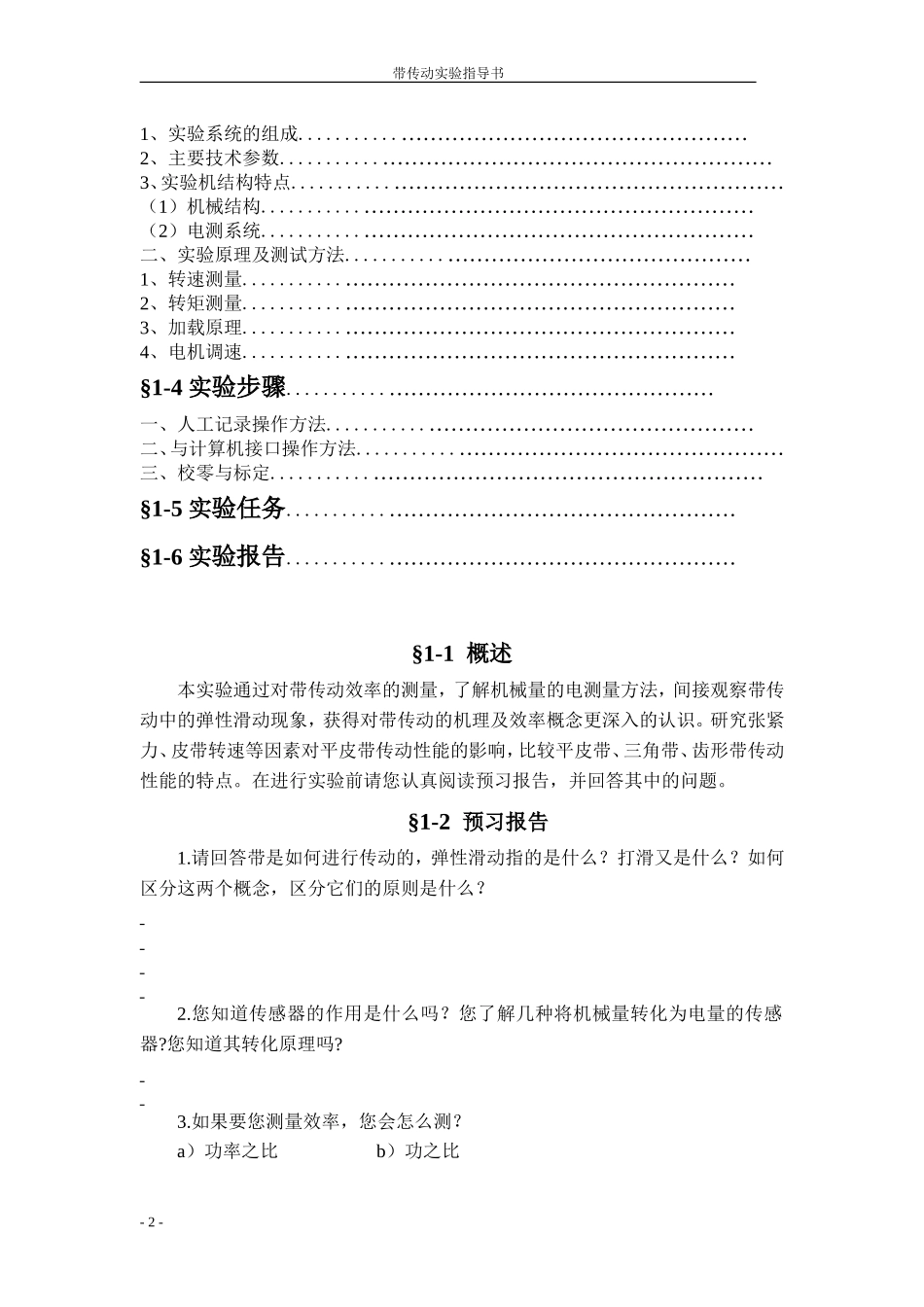

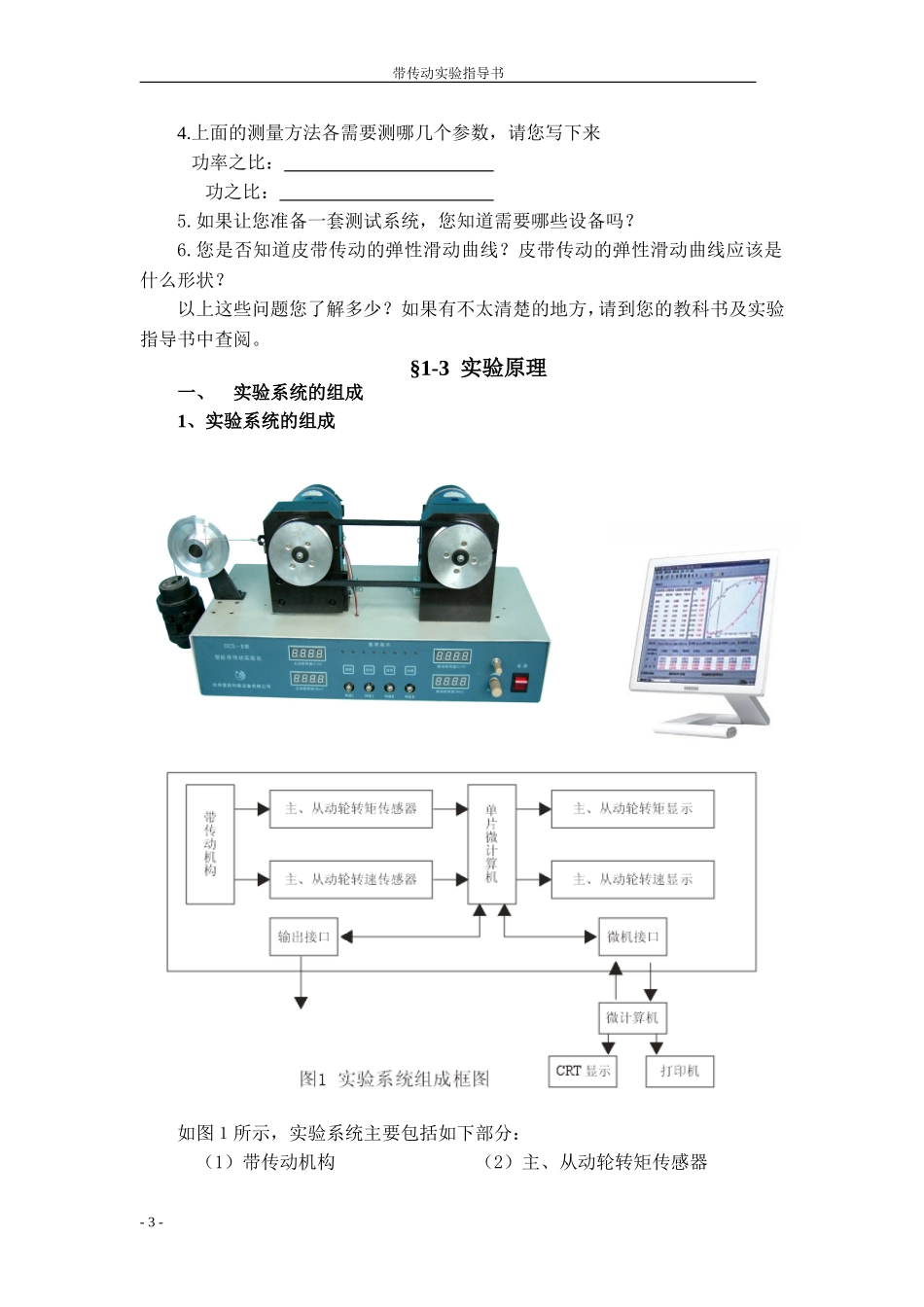

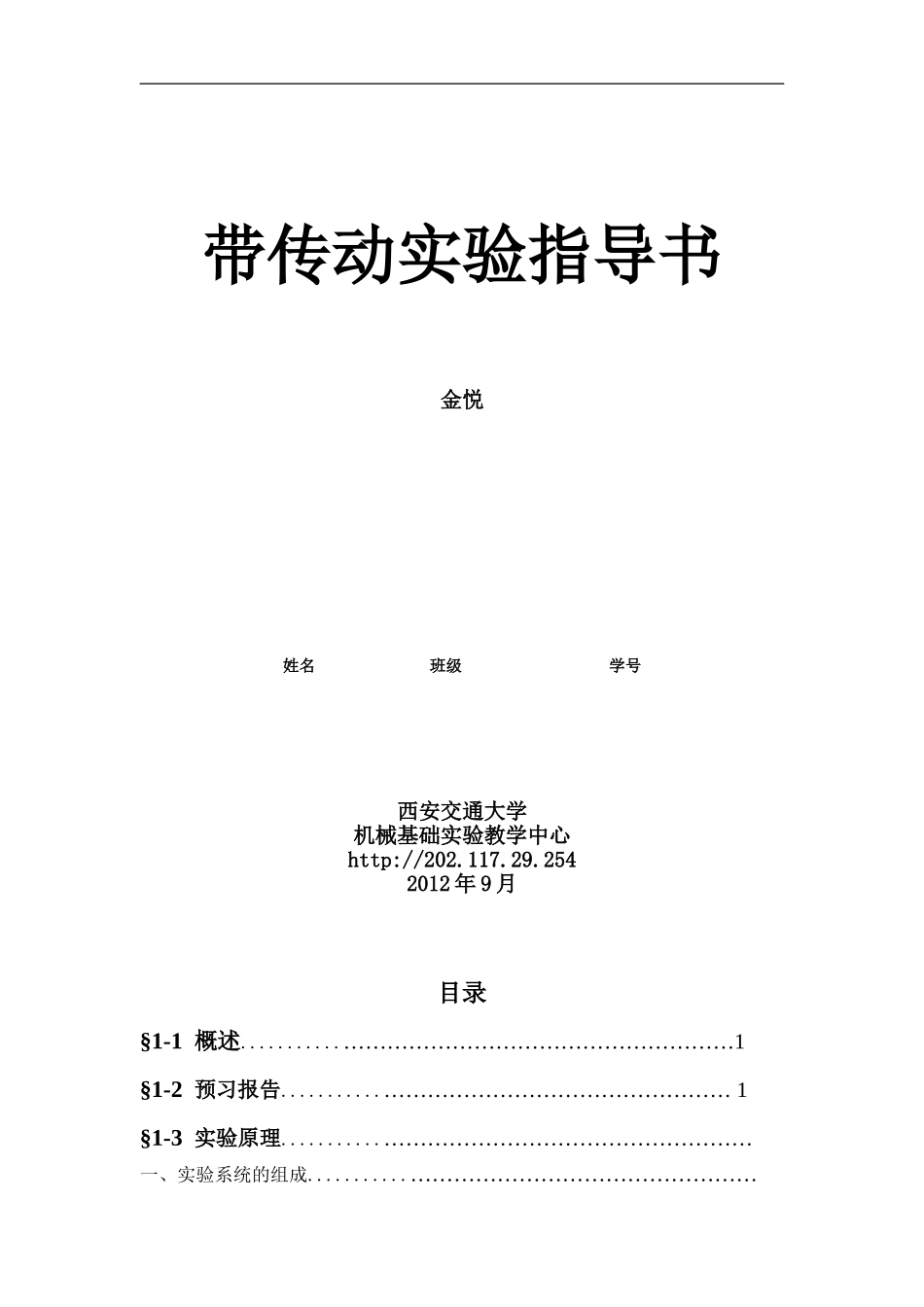

带传动实验指导书金悦姓名班级学号西安交通大学机械基础实验教学中心http://202.117.29.2542012年9月目录§1-1概述...........………………………………………………1§1-2预习报告...........…………………………………………1§1-3实验原理...........……………………………………………一、实验系统的组成...........…………………………………………带传动实验指导书1、实验系统的组成...........…………………………………………2、主要技术参数...........………………………………………………3、实验机结构特点...........………………………………………………（1）机械结构...........………………………………………………（2）电测系统...........………………………………………………二、实验原理及测试方法...........……………………………………1、转速测量...........………………………………………………2、转矩测量...........………………………………………………3、加载原理...........………………………………………………4、电机调速...........………………………………………………§1-4实验步骤...........………………………………………一、人工记录操作方法...........………………………………………二、与计算机接口操作方法...........………………………………………三、校零与标定...........………………………………………………§1-5实验任务...........…………………………………………§1-6实验报告...........…………………………………………§1-1概述本实验通过对带传动效率的测量，了解机械量的电测量方法，间接观察带传动中的弹性滑动现象，获得对带传动的机理及效率概念更深入的认识。研究张紧力、皮带转速等因素对平皮带传动性能的影响，比较平皮带、三角带、齿形带传动性能的特点。在进行实验前请您认真阅读预习报告，并回答其中的问题。§1-2预习报告1.请回答带是如何进行传动的，弹性滑动指的是什么？打滑又是什么？如何区分这两个概念，区分它们的原则是什么？2.您知道传感器的作用是什么吗？您了解几种将机械量转化为电量的传感器?您知道其转化原理吗?3.如果要您测量效率，您会怎么测？a）功率之比b）功之比-2-带传动实验指导书4.上面的测量方法各需要测哪几个参数，请您写下来功率之比：功之比：5.如果让您准备一套测试系统，您知道需要哪些设备吗？6.您是否知道皮带传动的弹性滑动曲线？皮带传动的弹性滑动曲线应该是什么形状？以上这些问题您了解多少？如果有不太清楚的地方，请到您的教科书及实验指导书中查阅。§1-3实验原理一、实验系统的组成1、实验系统的组成如图１所示，实验系统主要包括如下部分：（1）带传动机构（2）主、从动轮转矩传感器-3-带传动实验指导书（3）主、从动轮转速传感器（4）电测箱（与带传动机构装为一体）（5）个人电脑（6）打印机2、主要技术参数主动电机调速范围：0～1500r/min带轮直径：D1=D2=87mm（平带、V带、同步带）包角：a1=a2=1800传感器量程：0～100N精度：0.05％电机额定功率：P=80W×2电机额定转矩：T=0.79N·M电源：220V交流/50HZ外形尺寸：660×300×380(mm)重量：50kg3、实验机结构特点（1）机械结构本实验台机械部分，主要由两台直流电机组成，如图２所示。其中一台作为原动机，另一台则作为负载的发电机。1、从动直流发电机2、从动带轮3、传动带4、主动带轮5、主动直流电动机6、牵引绳7、差动滑轮8、砝码9、拉簧10、浮动支座11、固定支座12、电测箱13、拉力传感器14、标定杆对原动机，由可控硅整流装置供给电动机电枢以不同的端电压，实现无级调速。-4-带传动实验指导书对发电机，每按一下“加载”按键，即并上一个负载电阻，使发电机负载逐步增加，电枢电流增大，随之电磁转矩也增大，即发电机的负载转矩增大，实现了负载的改变。两台电机均为悬挂支承，当传递载荷时，作用于电机定子上的力矩T1（主动电机力矩）、T2（从动电机力矩）迫使拉钩作用于拉力传感器（序号13），传感器输出的电信号正比于T1、T2的原始信号。原动机的机座设计成浮动结构（滚动滑槽），与牵...
