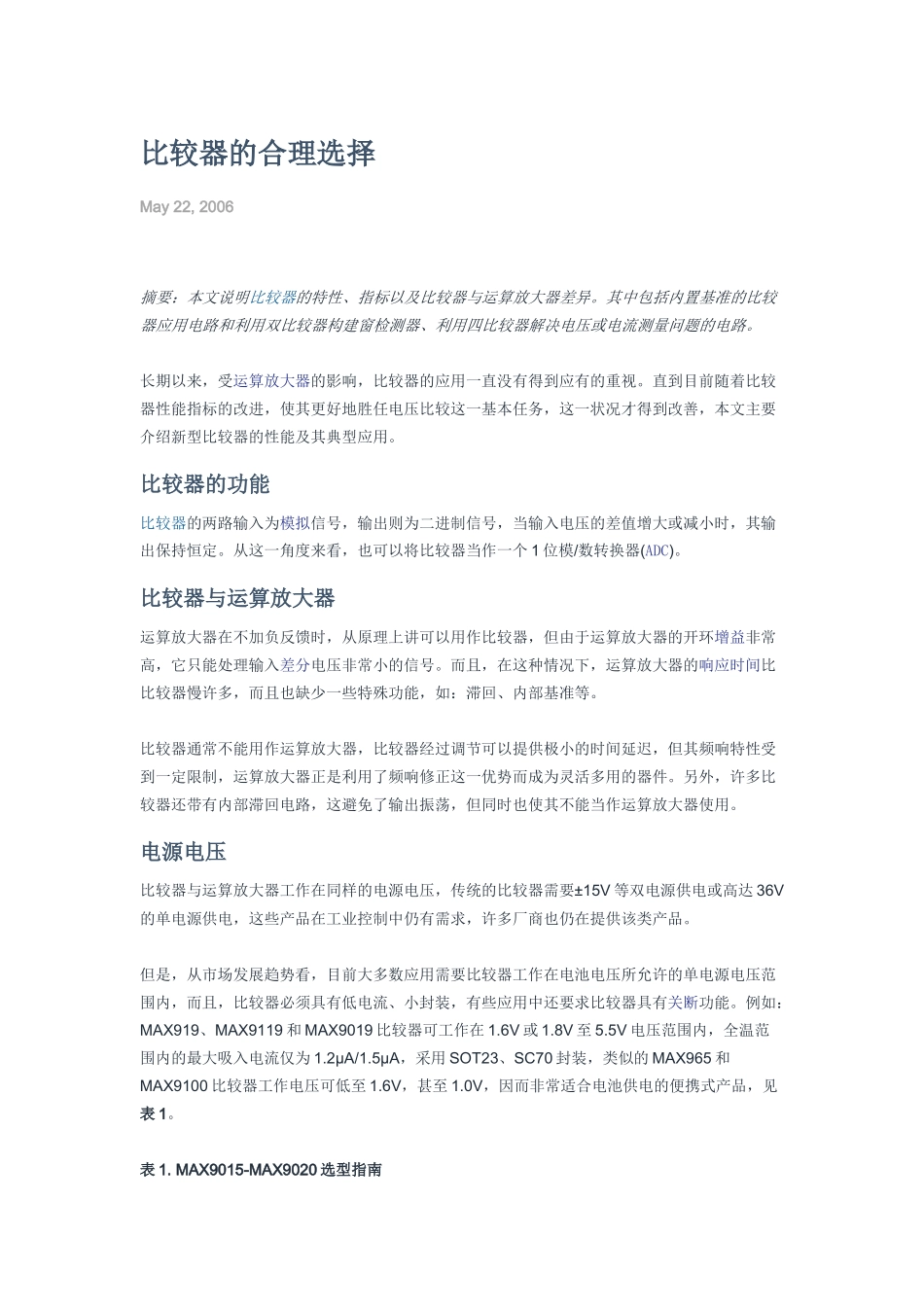

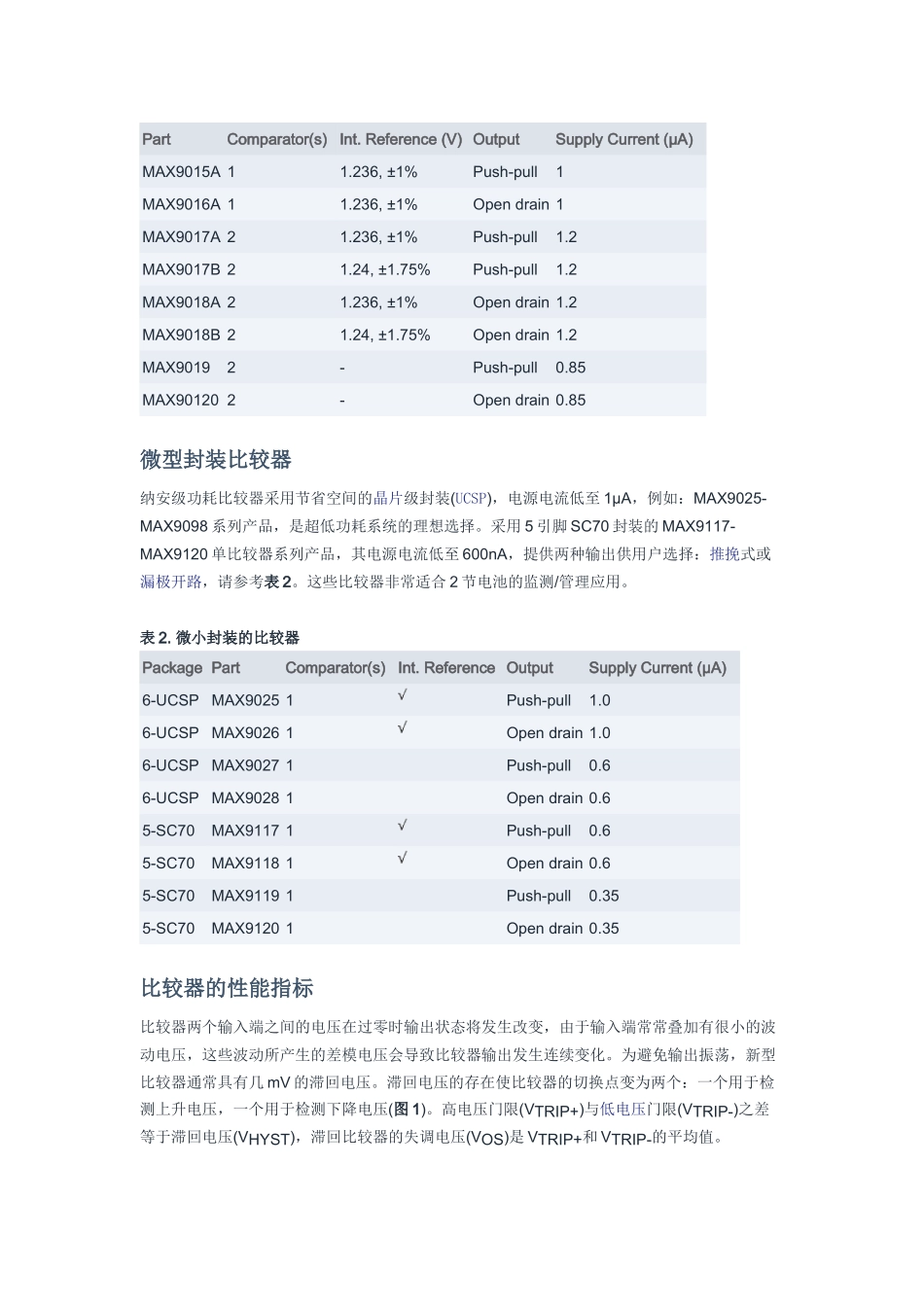

比较器的合理选择May22,2006摘要：本文说明比较器的特性、指标以及比较器与运算放大器差异。其中包括内置基准的比较器应用电路和利用双比较器构建窗检测器、利用四比较器解决电压或电流测量问题的电路。长期以来，受运算放大器的影响，比较器的应用一直没有得到应有的重视。直到目前随着比较器性能指标的改进，使其更好地胜任电压比较这一基本任务，这一状况才得到改善，本文主要介绍新型比较器的性能及其典型应用。比较器的功能比较器的两路输入为模拟信号，输出则为二进制信号，当输入电压的差值增大或减小时，其输出保持恒定。从这一角度来看，也可以将比较器当作一个1位模/数转换器(ADC)。比较器与运算放大器运算放大器在不加负反馈时，从原理上讲可以用作比较器，但由于运算放大器的开环增益非常高，它只能处理输入差分电压非常小的信号。而且，在这种情况下，运算放大器的响应时间比比较器慢许多，而且也缺少一些特殊功能，如：滞回、内部基准等。比较器通常不能用作运算放大器，比较器经过调节可以提供极小的时间延迟，但其频响特性受到一定限制，运算放大器正是利用了频响修正这一优势而成为灵活多用的器件。另外，许多比较器还带有内部滞回电路，这避免了输出振荡，但同时也使其不能当作运算放大器使用。电源电压比较器与运算放大器工作在同样的电源电压，传统的比较器需要±15V等双电源供电或高达36V的单电源供电，这些产品在工业控制中仍有需求，许多厂商也仍在提供该类产品。但是，从市场发展趋势看，目前大多数应用需要比较器工作在电池电压所允许的单电源电压范围内，而且，比较器必须具有低电流、小封装，有些应用中还要求比较器具有关断功能。例如：MAX919、MAX9119和MAX9019比较器可工作在1.6V或1.8V至5.5V电压范围内，全温范围内的最大吸入电流仅为1.2µA/1.5µA，采用SOT23、SC70封装，类似的MAX965和MAX9100比较器工作电压可低至1.6V，甚至1.0V，因而非常适合电池供电的便携式产品，见表1。表1.MAX9015-MAX9020选型指南PartComparator(s)Int.Reference(V)OutputSupplyCurrent(µA)MAX9015A11.236,±1%Push-pull1MAX9016A11.236,±1%Opendrain1MAX9017A21.236,±1%Push-pull1.2MAX9017B21.24,±1.75%Push-pull1.2MAX9018A21.236,±1%Opendrain1.2MAX9018B21.24,±1.75%Opendrain1.2MAX90192-Push-pull0.85MAX901202-Opendrain0.85微型封装比较器纳安级功耗比较器采用节省空间的晶片级封装(UCSP)，电源电流低至1µA，例如：MAX9025-MAX9098系列产品，是超低功耗系统的理想选择。采用5引脚SC70封装的MAX9117-MAX9120单比较器系列产品，其电源电流低至600nA，提供两种输出供用户选择：推挽式或漏极开路，请参考表2。这些比较器非常适合2节电池的监测/管理应用。表2.微小封装的比较器PackagePartComparator(s)Int.ReferenceOutputSupplyCurrent(µA)6-UCSPMAX90251Push-pull1.06-UCSPMAX90261Opendrain1.06-UCSPMAX90271Push-pull0.66-UCSPMAX90281Opendrain0.65-SC70MAX91171Push-pull0.65-SC70MAX91181Opendrain0.65-SC70MAX91191Push-pull0.355-SC70MAX91201Opendrain0.35比较器的性能指标比较器两个输入端之间的电压在过零时输出状态将发生改变，由于输入端常常叠加有很小的波动电压，这些波动所产生的差模电压会导致比较器输出发生连续变化。为避免输出振荡，新型比较器通常具有几mV的滞回电压。滞回电压的存在使比较器的切换点变为两个：一个用于检测上升电压，一个用于检测下降电压(图1)。高电压门限(VTRIP+)与低电压门限(VTRIP-)之差等于滞回电压(VHYST)，滞回比较器的失调电压(VOS)是VTRIP+和VTRIP-的平均值。图1.开关门限、滞回和失调电压不带滞回的比较器的输入电压切换点是输入失调电压，而不是理想比较器的零电压。失调电压(即切换电压)一般随温度、电源电压的变化而变化。通常用电源抑制比(PSRR)衡量这一影响，它表示标称电压的变化对失调电压的影响。理想的比较器的输入阻抗为无穷大，因此，理论上对输入信号不产生影响，而实际比较器的输入阻抗不可能做到无穷大，输入端有电流经过信号源内阻并流入比较器内部，从而产生额外的压差。偏置电流(IBIAS)...
