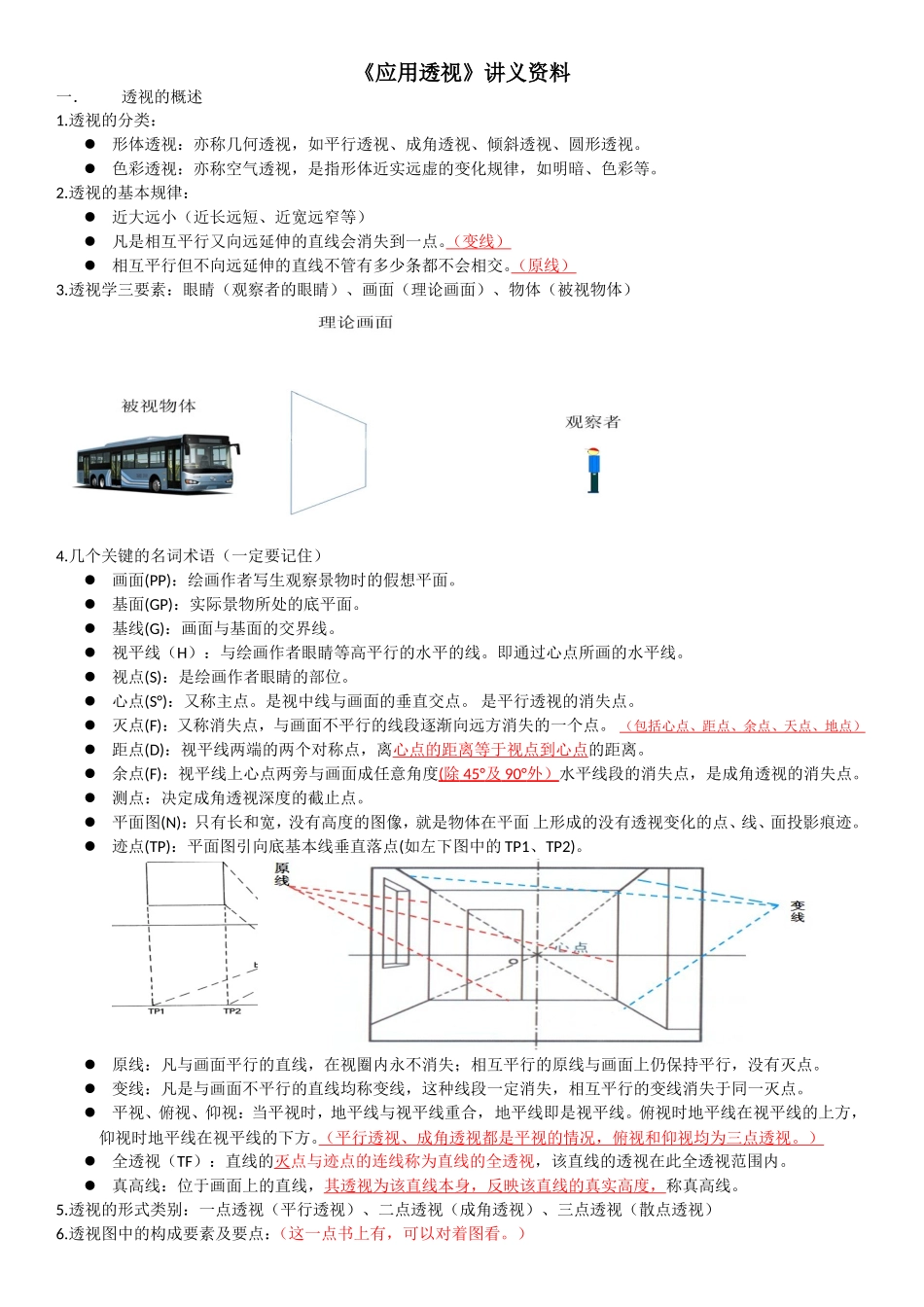

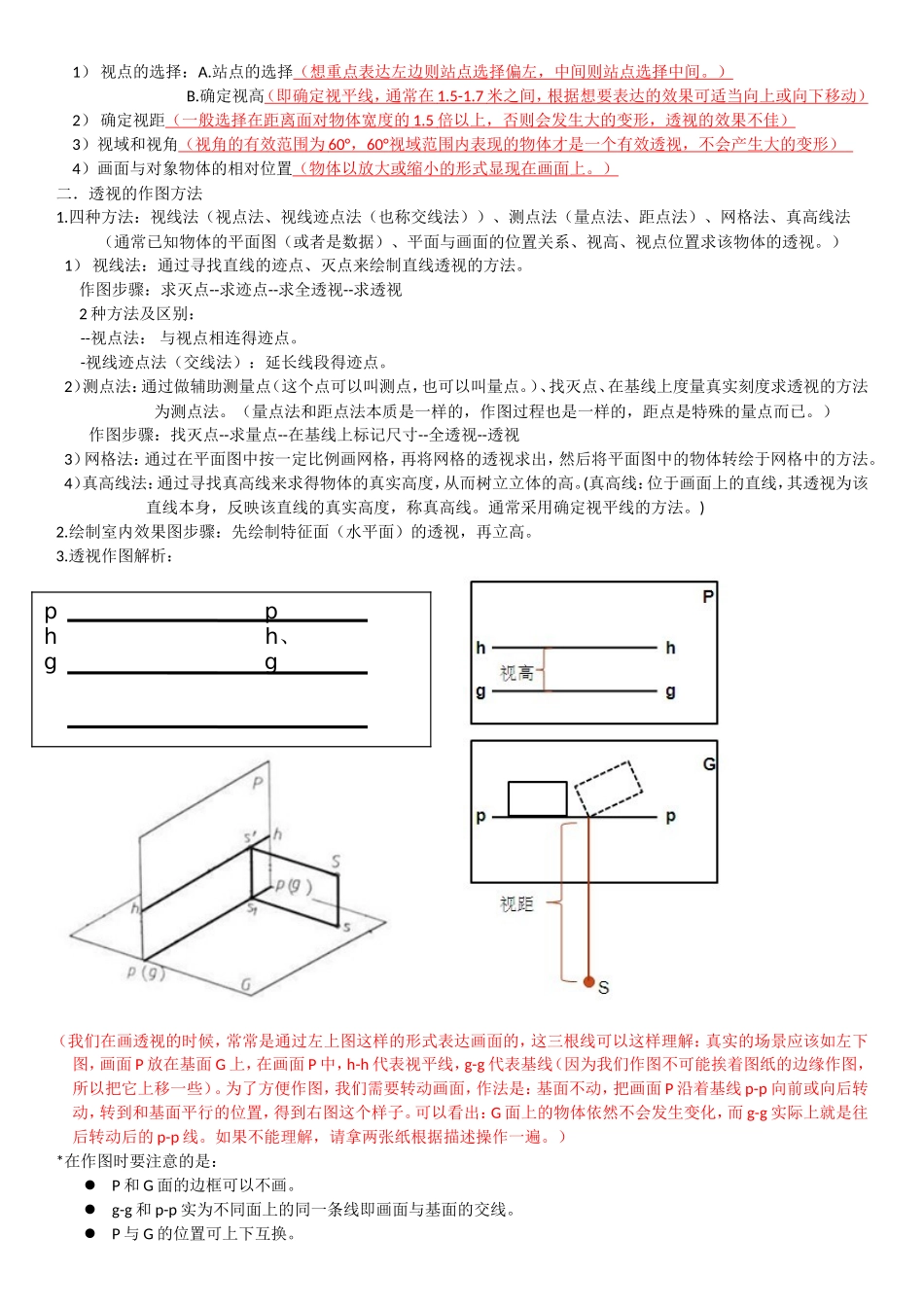

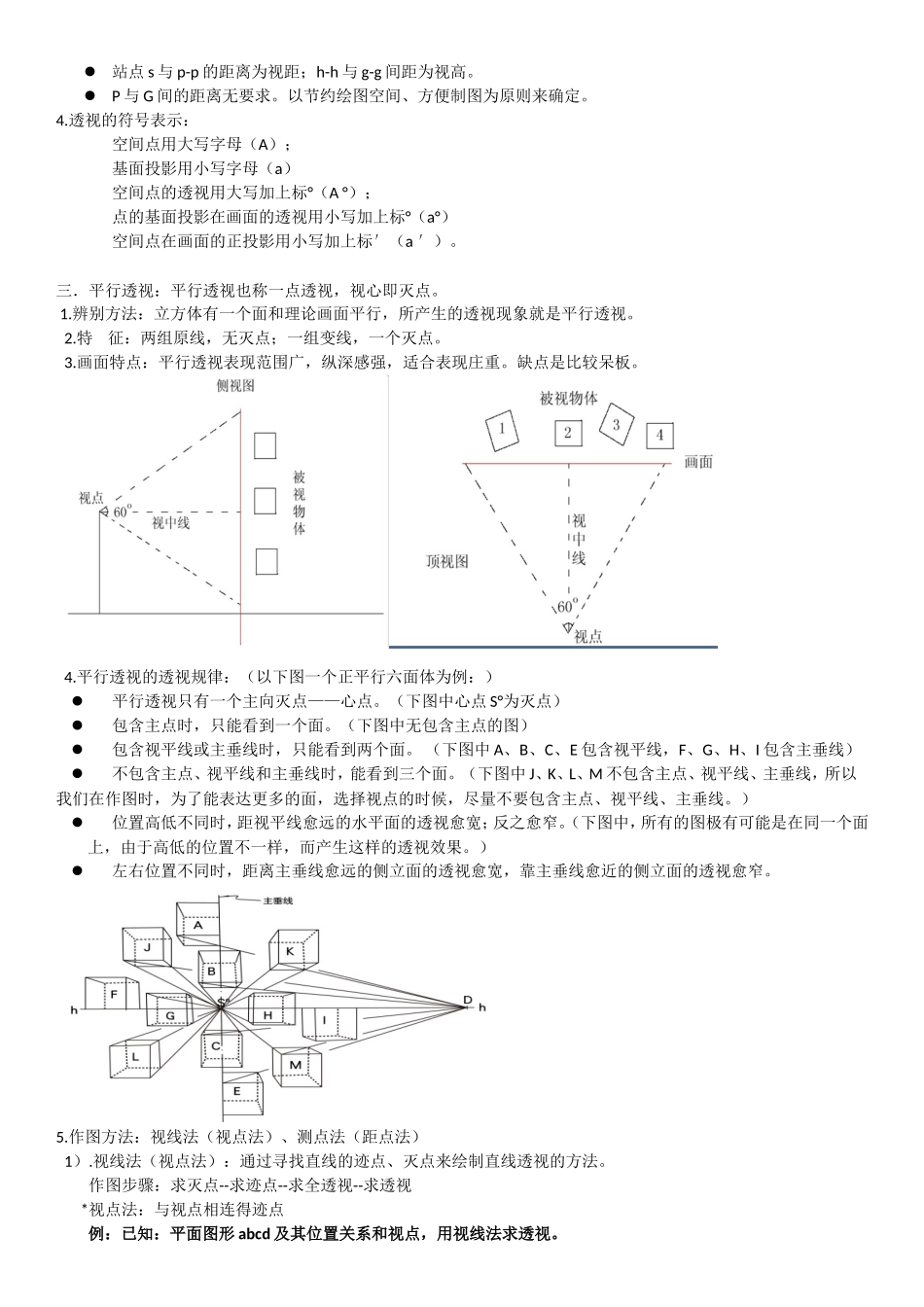

《应用透视》讲义资料一．透视的概述1.透视的分类：形体透视：亦称几何透视，如平行透视、成角透视、倾斜透视、圆形透视。色彩透视：亦称空气透视，是指形体近实远虚的变化规律，如明暗、色彩等。2.透视的基本规律：近大远小（近长远短、近宽远窄等）凡是相互平行又向远延伸的直线会消失到一点。（变线）相互平行但不向远延伸的直线不管有多少条都不会相交。（原线）3.透视学三要素：眼睛（观察者的眼睛）、画面（理论画面）、物体（被视物体）4.几个关键的名词术语（一定要记住）画面(PP)：绘画作者写生观察景物时的假想平面。基面(GP)：实际景物所处的底平面。基线(G)：画面与基面的交界线。视平线（H）：与绘画作者眼睛等高平行的水平的线。即通过心点所画的水平线。视点(S)：是绘画作者眼睛的部位。心点(S°)：又称主点。是视中线与画面的垂直交点。是平行透视的消失点。灭点(F)：又称消失点，与画面不平行的线段逐渐向远方消失的一个点。（包括心点、距点、余点、天点、地点）距点(D)：视平线两端的两个对称点，离心点的距离等于视点到心点的距离。余点(F)：视平线上心点两旁与画面成任意角度(除45°及90°外）水平线段的消失点，是成角透视的消失点。测点：决定成角透视深度的截止点。平面图(N)：只有长和宽，没有高度的图像，就是物体在平面上形成的没有透视变化的点、线、面投影痕迹。迹点(TP)：平面图引向底基本线垂直落点(如左下图中的TP1、TP2)。原线：凡与画面平行的直线，在视圈内永不消失；相互平行的原线与画面上仍保持平行，没有灭点。变线：凡是与画面不平行的直线均称变线，这种线段一定消失，相互平行的变线消失于同一灭点。平视、俯视、仰视：当平视时，地平线与视平线重合，地平线即是视平线。俯视时地平线在视平线的上方，仰视时地平线在视平线的下方。（平行透视、成角透视都是平视的情况，俯视和仰视均为三点透视。）全透视（TF）：直线的灭点与迹点的连线称为直线的全透视，该直线的透视在此全透视范围内。真高线：位于画面上的直线，其透视为该直线本身，反映该直线的真实高度，称真高线。5.透视的形式类别：一点透视（平行透视）、二点透视（成角透视）、三点透视（散点透视）6.透视图中的构成要素及要点：（这一点书上有，可以对着图看。）1）视点的选择：A.站点的选择（想重点表达左边则站点选择偏左，中间则站点选择中间。）B.确定视高（即确定视平线，通常在1.5-1.7米之间，根据想要表达的效果可适当向上或向下移动）2）确定视距（一般选择在距离面对物体宽度的1.5倍以上，否则会发生大的变形，透视的效果不佳）3）视域和视角（视角的有效范围为60°，60°视域范围内表现的物体才是一个有效透视，不会产生大的变形）4）画面与对象物体的相对位置（物体以放大或缩小的形式显现在画面上。）二．透视的作图方法1.四种方法：视线法（视点法、视线迹点法（也称交线法））、测点法（量点法、距点法）、网格法、真高线法（通常已知物体的平面图（或者是数据）、平面与画面的位置关系、视高、视点位置求该物体的透视。）1）视线法：通过寻找直线的迹点、灭点来绘制直线透视的方法。作图步骤：求灭点--求迹点--求全透视--求透视2种方法及区别：--视点法：与视点相连得迹点。-视线迹点法（交线法）：延长线段得迹点。2）测点法：通过做辅助测量点（这个点可以叫测点，也可以叫量点。）、找灭点、在基线上度量真实刻度求透视的方法为测点法。（量点法和距点法本质是一样的，作图过程也是一样的，距点是特殊的量点而已。）作图步骤：找灭点--求量点--在基线上标记尺寸--全透视--透视3）网格法：通过在平面图中按一定比例画网格，再将网格的透视求出，然后将平面图中的物体转绘于网格中的方法。4）真高线法：通过寻找真高线来求得物体的真实高度，从而树立立体的高。(真高线：位于画面上的直线，其透视为该直线本身，反映该直线的真实高度，称真高线。通常采用确定视平线的方法。)2.绘制室内效果图步骤：先绘制特征面（水平面）的透视，再立高。3.透视作图解析：（我们在画透视的时候，常常是通过左上图这样的形式...
