第8章 地形图的应用VIP免费

第8章 地形图的应用_第1页
1/42
第8章 地形图的应用_第2页
2/42
第8章 地形图的应用_第3页
3/42

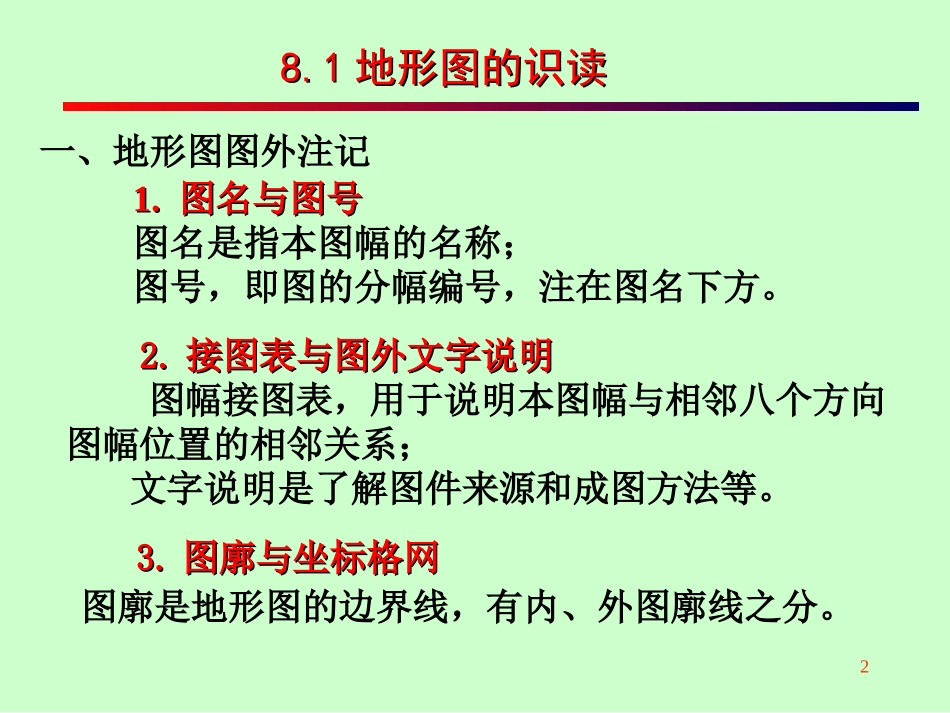

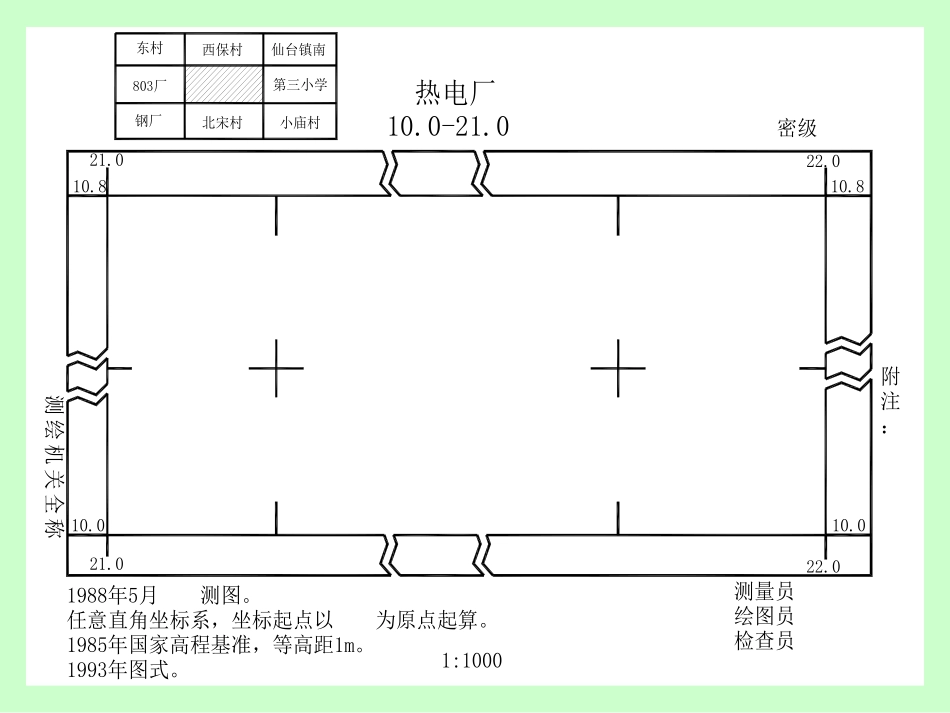

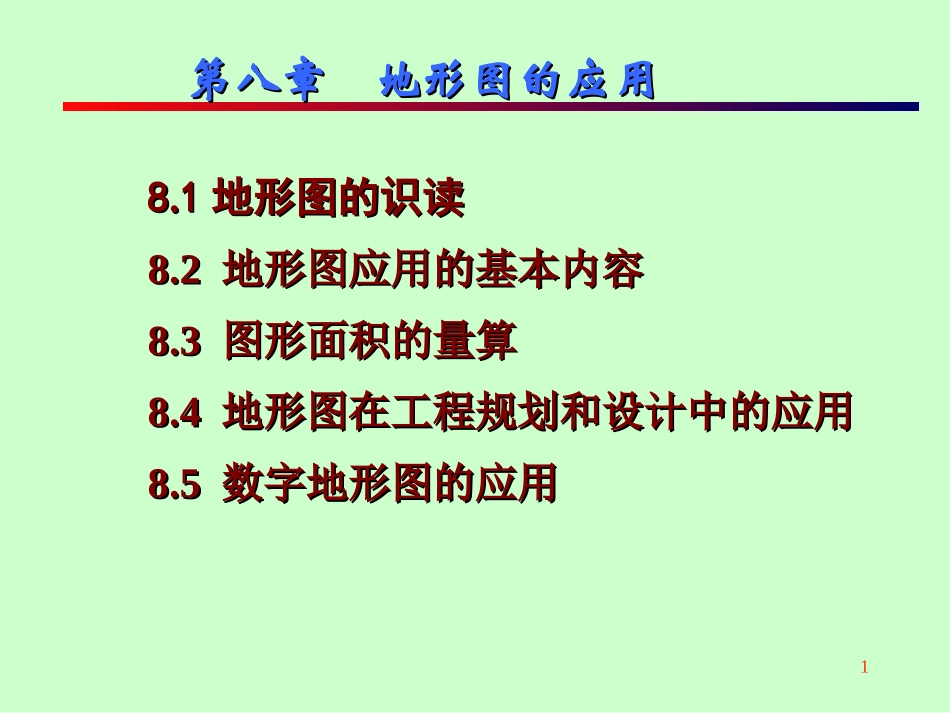

1第八章地形图的应用第八章地形图的应用88..11地形图的识读地形图的识读8.28.2地形图应用的基本内容地形图应用的基本内容8.38.3图形面积的量算图形面积的量算8.48.4地形图在工程规划和设计中的应用地形图在工程规划和设计中的应用8.58.5数字地形图的应用数字地形图的应用28.18.1地形图的识读地形图的识读一、地形图图外注记1.1.图名与图号图名与图号图名是指本图幅的名称;图号,即图的分幅编号,注在图名下方。2.2.接图表与图外文字说明接图表与图外文字说明图幅接图表,用于说明本图幅与相邻八个方向图幅位置的相邻关系;文字说明是了解图件来源和成图方法等。3.3.图廓与坐标格网图廓与坐标格网图廓是地形图的边界线,有内、外图廓线之分。321.010.810.821.010.010.022.022.0测绘机关全称1988年5月测图。任意直角坐标系,坐标起点以为原点起算。1985年国家高程基准,等高距1m。1993年图式。1:1000测量员绘图员检查员附注:密级热电厂10.0-21.0东村西保村803厂钢厂北宋村小庙村第三小学仙台镇南4二、地物和地貌的识读在各项工程中,通过地形图来分析、研究地形,主要是根据《地形图图式》中的符号、等高线的性质和测绘地形图时综合取舍的原则来识读地物、地貌。1.地物、地貌的识别地形图识读包括如下内容:(1)图廓外要素的阅读(2)图廓内要素的判读52.野外使用地形图(1)地形图的野外定向(2)在地形图上确定站立点位置(3)地图与实地对照(4)野外填图68.28.2地形图应用的基本内容地形图应用的基本内容一、确定图上点位的坐标magyymaexxapap321292932100211272721100mladagyymlabaexxapap03.321291009.99293210003.211271009.992721100为了防止图纸伸缩变形带来的误差,可以采用下列计算公式消除:7二、确定图上直线段的距离如图若求PQ两点间的水平距离,最简单的办法是用比例尺或直尺直接从地形图上量取。为了消除图纸的伸缩变形给量取距离带来的误差,可以用两脚规量取PQ间的长度,然后与图上的直线比例尺进行比较,得出两点间的距离。更精确的方法是利用前述方法求得P、Q两点的直角坐标,再用坐标反算出两点间距离。8如图若求直线PQ的坐标方位角αPQ,可以先过P点作一条平行于坐标纵线的直线,然后,用量角器直接量取坐标方位角αPQ。要求精度较高时,可以利用前述方法先求得P、Q两点的直角坐标,再利用坐标反算公式计算出αPQ。三、确定图上直线的坐标方位角9在地形图上的任一点,可以根据等高线及高程注记确定其高程。如果点正好位于等高线上,则点的高程就等于该等高线的高程;如果所求点不在等高线上,则可用内插法求出,如下页图中的k点。过k点作一条大致垂直于相邻等高线的线段mn,量取mn的长度d,再量取mk的长度d′,k点的高程Hk可按下式求得:四、确定图上点的高程hddHHmk'10式中Hm为m点的高程,h为等高距,在图中h=1m。11五、求图上两点间地面的坡度设地面两点间的水平距离为D,高差为h,高差与水平距离之比称为坡度,以i表示,通常以百分率(%)或千分率(‰)来表示,可用下式计算式中d为图上两点间的长度,以米为单位,M为地形图比例尺分母。MdhDhi12一、几何图形法可将多边形分解成若干个几何图形如三角形、梯形或平行四边形(如下图),用比例尺量出这些图形的边长,按几何公式算出各图形的面积,然后求出多边形的总面积。8.38.3图形面积的量算图形面积的量算13二、坐标解析法坐标解析法是使用待测图形边界上点的坐标用公式求算面积的一种方法,这是一种较高精度的面积计算方法。32213441cdacbdabPPPPP))((21))((21))((21))((212332122143341441yyxxyyxxyyxxyyxxP14四种等价公式:niiiiniiiixxyPyyxP111111)(21)(21)()(21111iiniiiyyxxP)()(21111iiniiixxyyP其中Xi,Yi为地块拐点坐标。当i=1时,Xi-1=X0=Xn;当i=N时,Xi+1=XN+1=X1。对于n点多边形,其面积公式的一般形式为:15三、透明方格法对于不规则图形,可以采用图解法求算图形面积。通常使用绘有单元图形的透明纸蒙在待测图形上,统计落在...
