第5章 圆锥齿轮设计VIP免费

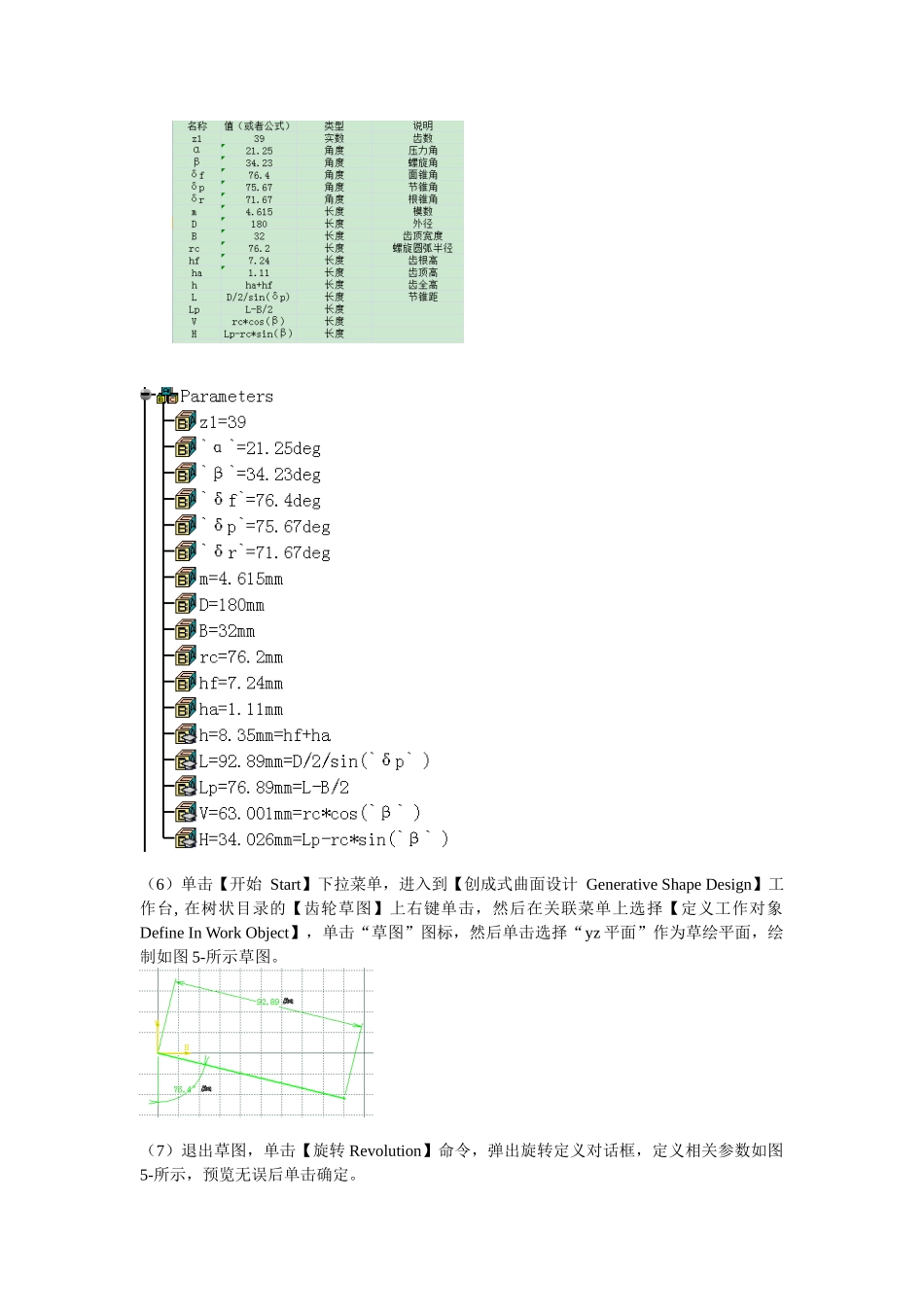

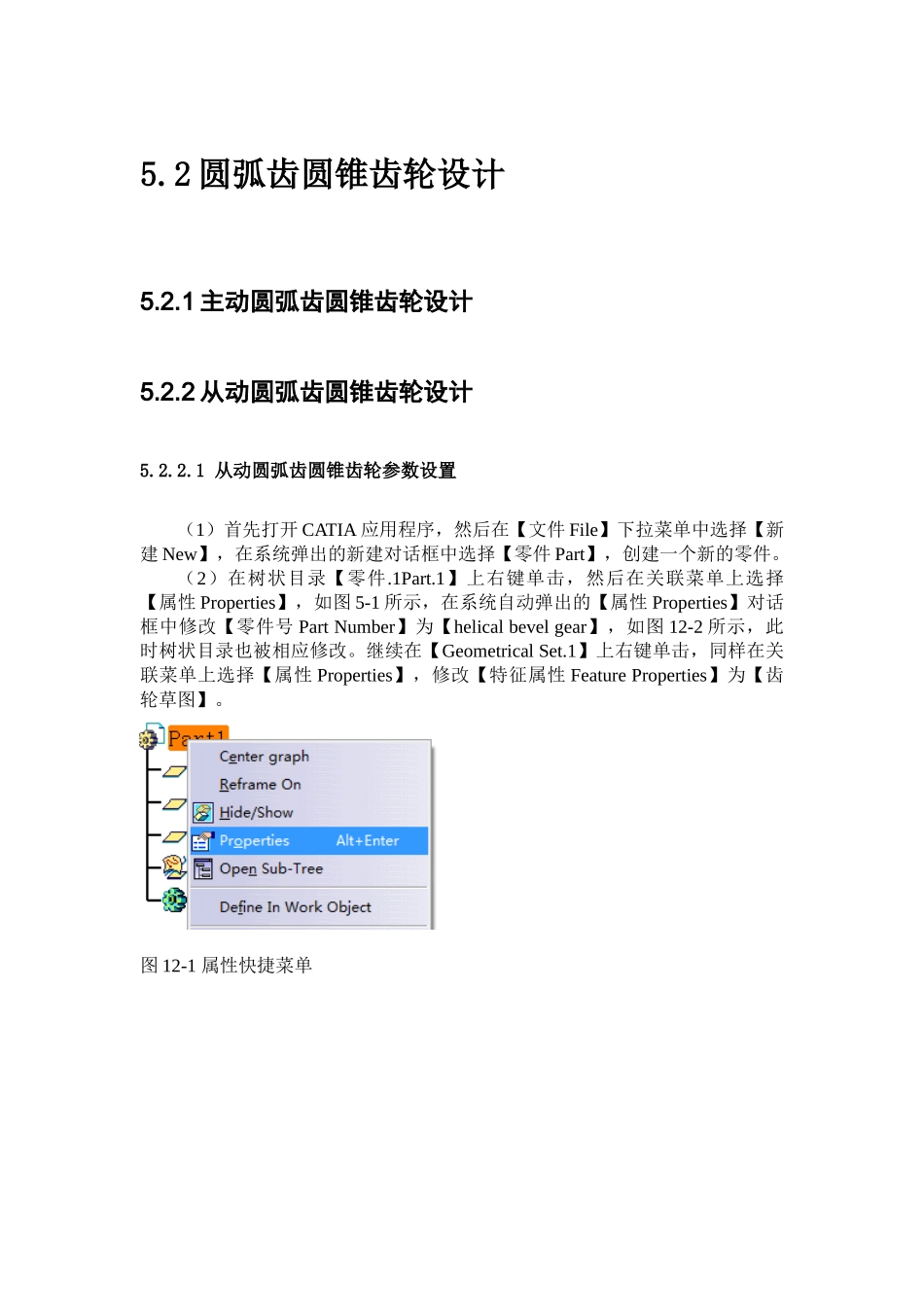

5.2圆弧齿圆锥齿轮设计5.2.1主动圆弧齿圆锥齿轮设计5.2.2从动圆弧齿圆锥齿轮设计5.2.2.1从动圆弧齿圆锥齿轮参数设置（1）首先打开CATIA应用程序，然后在【文件File】下拉菜单中选择【新建New】，在系统弹出的新建对话框中选择【零件Part】，创建一个新的零件。（2）在树状目录【零件.1Part.1】上右键单击，然后在关联菜单上选择【属性Properties】，如图5-1所示，在系统自动弹出的【属性Properties】对话框中修改【零件号PartNumber】为【helicalbevelgear】，如图12-2所示，此时树状目录也被相应修改。继续在【GeometricalSet.1】上右键单击，同样在关联菜单上选择【属性Properties】，修改【特征属性FeatureProperties】为【齿轮草图】。图12-1属性快捷菜单图12-2修改零件号（3）继续在树状目录【PartBody】上右键单击，然后在关联菜单上选择【属性Properties】，修改【特征属性FeatureProperties】选项板上的【特征名称FeatureName】为【齿轮实体】，最终结果如图5-所示（4）下面进行参数化设置，首先在【工具Tools】下拉菜单中选中【公式Formula】选项，或单击工具条中的公式图标，系统自动弹出公式编辑对话框，将更改【新参数类型NewParameteroftype】为【角度Angle】。单击【新参数类型NewParameteroftype】按钮，输入齿轮的压力角α=21.25°，如图12-10所示。图12-9新参数类型列表输入参数（5）参照上述方法，继续输入图5-所示参数及公式，最终输入的特征树如图5-所示。（6）单击【开始Start】下拉菜单，进入到【创成式曲面设计GenerativeShapeDesign】工作台,在树状目录的【齿轮草图】上右键单击，然后在关联菜单上选择【定义工作对象DefineInWorkObject】，单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。（7）退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。（8）继续单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。（9）继续单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。（10）继续单击“草图”图标，然后单击选择“yz平面”作为草绘平面，绘制如图5-所示草图。退出草图，单击【旋转Revolution】命令，弹出旋转定义对话框，定义相关参数如图5-所示，预览无误后单击确定。(11)创建平面1，单击【平面plane】命令，弹出平面定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。（12）单击“草图”图标，然后单击选择上步新建平面1作为草绘平面，绘制如图5-所示草图。（13）退出草图，单击【投影Projection】命令，弹出投影定义对话框，定义相关参数如图5-所示，预览无误后单击确定。（14）单击【分割Split】命令，弹出分割定义对话框，定义相关参数如图5-所示，预览无误后单击确定。（15）单击【投影Projection】命令，弹出投影定义对话框，定义相关参数如图5-所示，预览无误后单击确定。(16)继续单击【投影Projection】命令，弹出投影定义对话框，定义相关参数如图5-所示，预览无误后单击确定。(17)创建平面2，单击【平面plane】命令，弹出平面定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。（18）单击【外插延伸Extrapolate】命令，弹出外插延伸定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。（19）继续单击【外插延伸Extrapolate】命令，弹出外插延伸定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。（19）继续单击【外插延伸Extrapolate】命令，弹出外插延伸定义对话框，定义相关参数如图5-所示，预览无误后单击确定即可。（20）单击“草图”图标，然后单击选择上步新建平面2作为草绘平面，绘制如图5-所示草图。（21）退出草图工作台，单击【扫掠Swept】命令，弹出扫掠曲面定义对话框，定义相关参数如图5-所示，预览无误后单击确定...
