泵站设计案例VIP免费

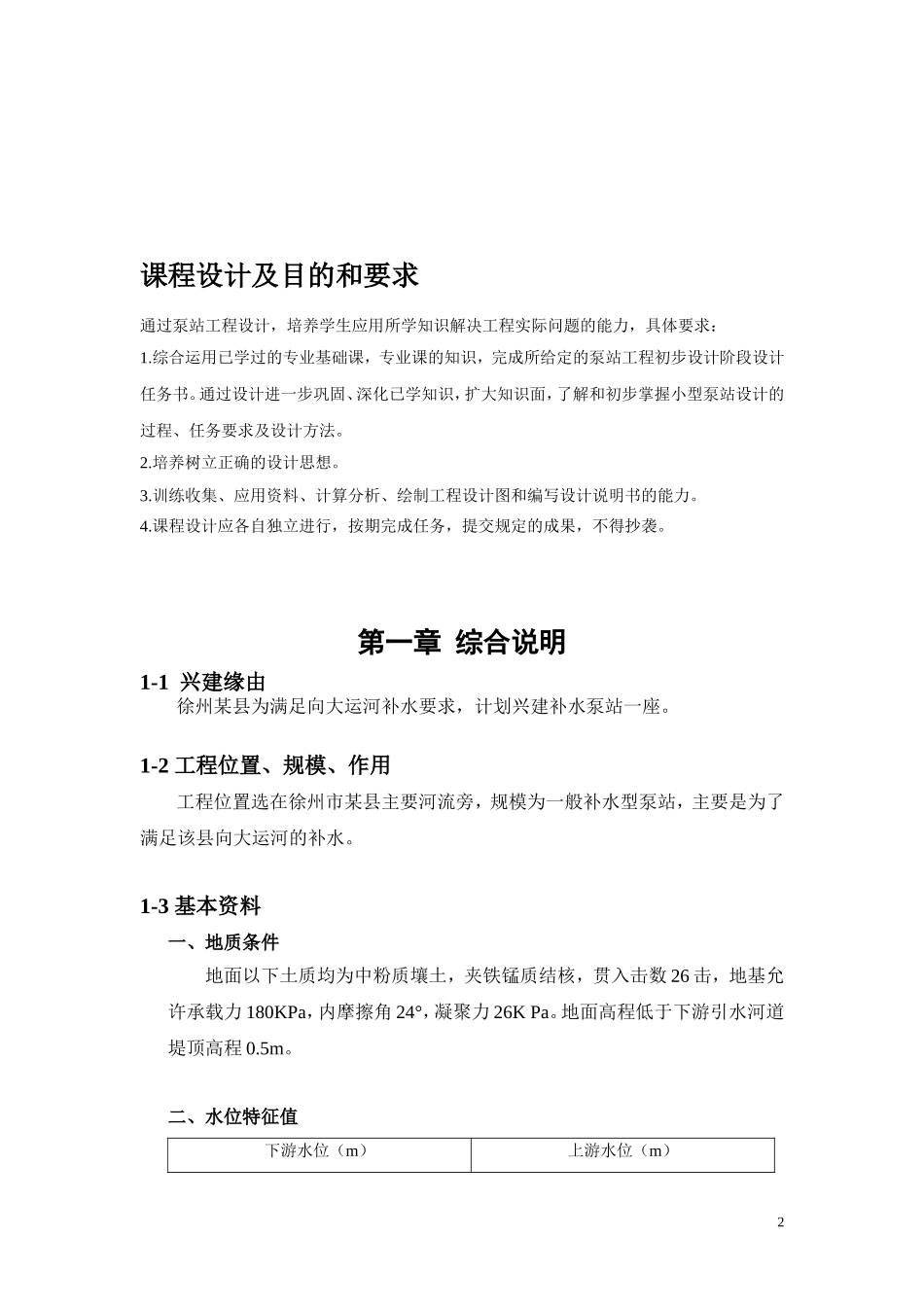

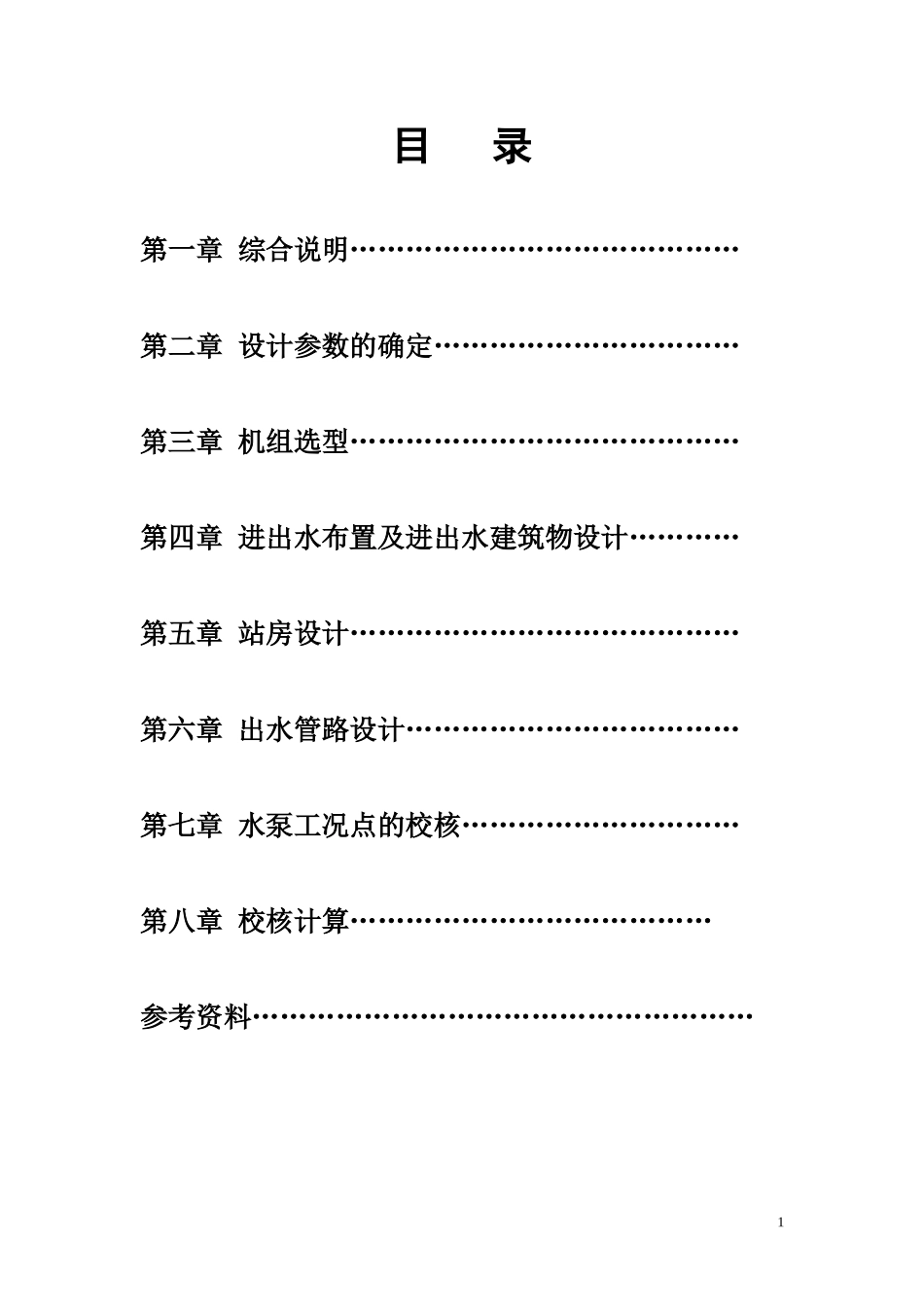

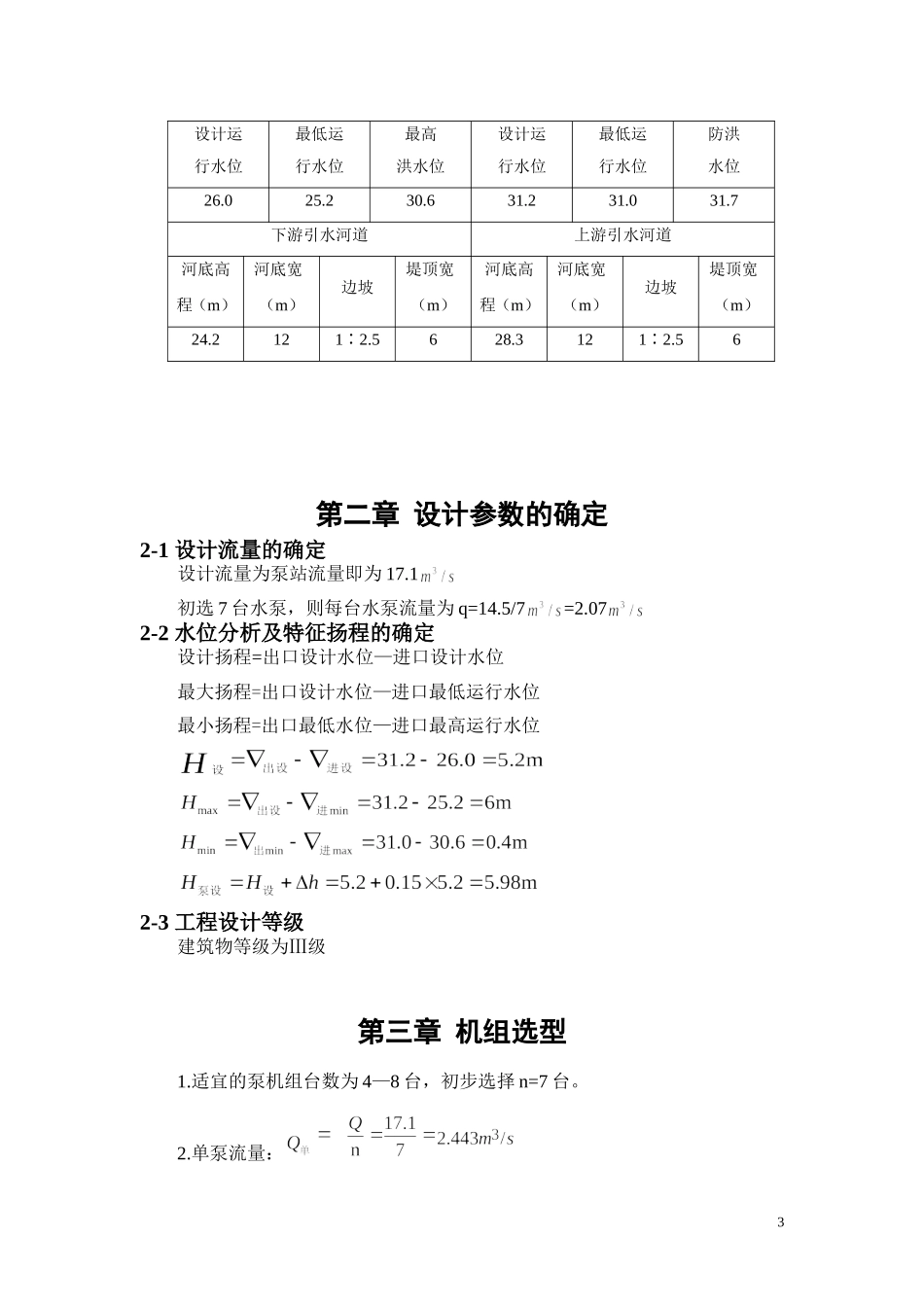

目录第一章综合说明……………………………………第二章设计参数的确定……………………………第三章机组选型……………………………………第四章进出水布置及进出水建筑物设计…………第五章站房设计……………………………………第六章出水管路设计………………………………第七章水泵工况点的校核…………………………第八章校核计算…………………………………参考资料………………………………………………1课程设计及目的和要求通过泵站工程设计，培养学生应用所学知识解决工程实际问题的能力，具体要求：1.综合运用已学过的专业基础课，专业课的知识，完成所给定的泵站工程初步设计阶段设计任务书。通过设计进一步巩固、深化已学知识，扩大知识面，了解和初步掌握小型泵站设计的过程、任务要求及设计方法。2.培养树立正确的设计思想。3.训练收集、应用资料、计算分析、绘制工程设计图和编写设计说明书的能力。4.课程设计应各自独立进行，按期完成任务，提交规定的成果，不得抄袭。第一章综合说明1-1兴建缘由徐州某县为满足向大运河补水要求，计划兴建补水泵站一座。1-2工程位置、规模、作用工程位置选在徐州市某县主要河流旁，规模为一般补水型泵站，主要是为了满足该县向大运河的补水。1-3基本资料一、地质条件地面以下土质均为中粉质壤土，夹铁锰质结核，贯入击数26击，地基允许承载力180KPa，内摩擦角24°，凝聚力26KPa。地面高程低于下游引水河道堤顶高程0.5m。二、水位特征值下游水位（m）上游水位（m）2设计运行水位最低运行水位最高洪水位设计运行水位最低运行水位防洪水位26.025.230.631.231.031.7下游引水河道上游引水河道河底高程（m）河底宽（m）边坡堤顶宽（m）河底高程（m）河底宽（m）边坡堤顶宽（m）24.2121∶2.5628.3121∶2.56第二章设计参数的确定2-1设计流量的确定设计流量为泵站流量即为17.1初选7台水泵，则每台水泵流量为q=14.5/7=2.072-2水位分析及特征扬程的确定设计扬程=出口设计水位—进口设计水位最大扬程=出口设计水位—进口最低运行水位最小扬程=出口最低水位—进口最高运行水位2-3工程设计等级建筑物等级为Ⅲ级第三章机组选型1.适宜的泵机组台数为4—8台，初步选择n=7台。2.单泵流量：33-1方案比较、水泵选型1.根据设计扬程（5.98m）和每台泵的设计流量（2.443）可以选用900ZLB-2.8~6.8型和1000ZLB-8.7型轴流泵。2.从流量角度考虑，前者流量更接近设计工况下的流量。3.从扬程角度考虑，前者扬程更接近设计工况下的扬程。4.前者在最优工况下的效率为84.9%，而后者为80.9%。又两者角度均为-4。.故综合考虑后选择7台900ZLB-2.8~6.8型水泵。900ZLB-2.8~6.8型轴流泵的部分工作参数如下：流量Q扬程H转速n效率η叶轮直径D轴功率p叶片安装角2456L/s6.7m490r/min84.9%850mm190.4kW-4°该泵的喇叭口直径为1250mm，高度为3.1m，水平最大宽度为1.64m。3-2电机选型因为水泵的轴功率大于100kW，所以K=1.05此处Q查水泵叶片角度-2时的流量，为2.68m/s∴又水泵厂家推荐使用电机JSL-14-12型，其功率为210kw。所以可选用JSL-14-12型电动机。此参数如下：水平最大圆直径为1.25m高度/m额定功率/kw额定电压/V满载时堵转电流——额定电流堵转转矩——额定转矩最大转矩——额定转矩转子转动惯量kgm转速/r/min定子电流/A效率功率因素1.87210380494423.493.3%0.8065.541.372.2342.5电机与水泵采用联轴器直联传动第四章进出水布置及进出水建筑物设计4-1进水池设计41.边壁形状确定采用渐开线型的进水池，这样对水泵吸水管管口水力损失ζ较小2.尺寸确定（1）池宽B：B=2.5D=2.51.25=3.125m（两边的池壁厚取0.7m）隔墩厚度取=0.5m进水池净宽：取25m（2）悬空高P：P=（0.5~0.8）D=0.64D=0.641.25=0.8m（3）淹没深度：喇叭管垂直布置，=（1.0~1.25）D=1.21.25=1.5m（4）安全超高：取0.5m（5）池深h:h=P++=0.8+1.5+0.5=2.8m（6）池长L：L=，故取L=5D=6.25m（Q>0.5m/s,K=15）（7）后壁距T:T=0.5D=0.625m（8）池底高程：由所选水泵安装图可得池底高程为由此可知引渠与进水池落差为24.2－22.9＝1.3m，进水池要在引渠基础上往下挖1.3m（9）管口距进水池边壁距离A：取0.94m（10）管口之...
