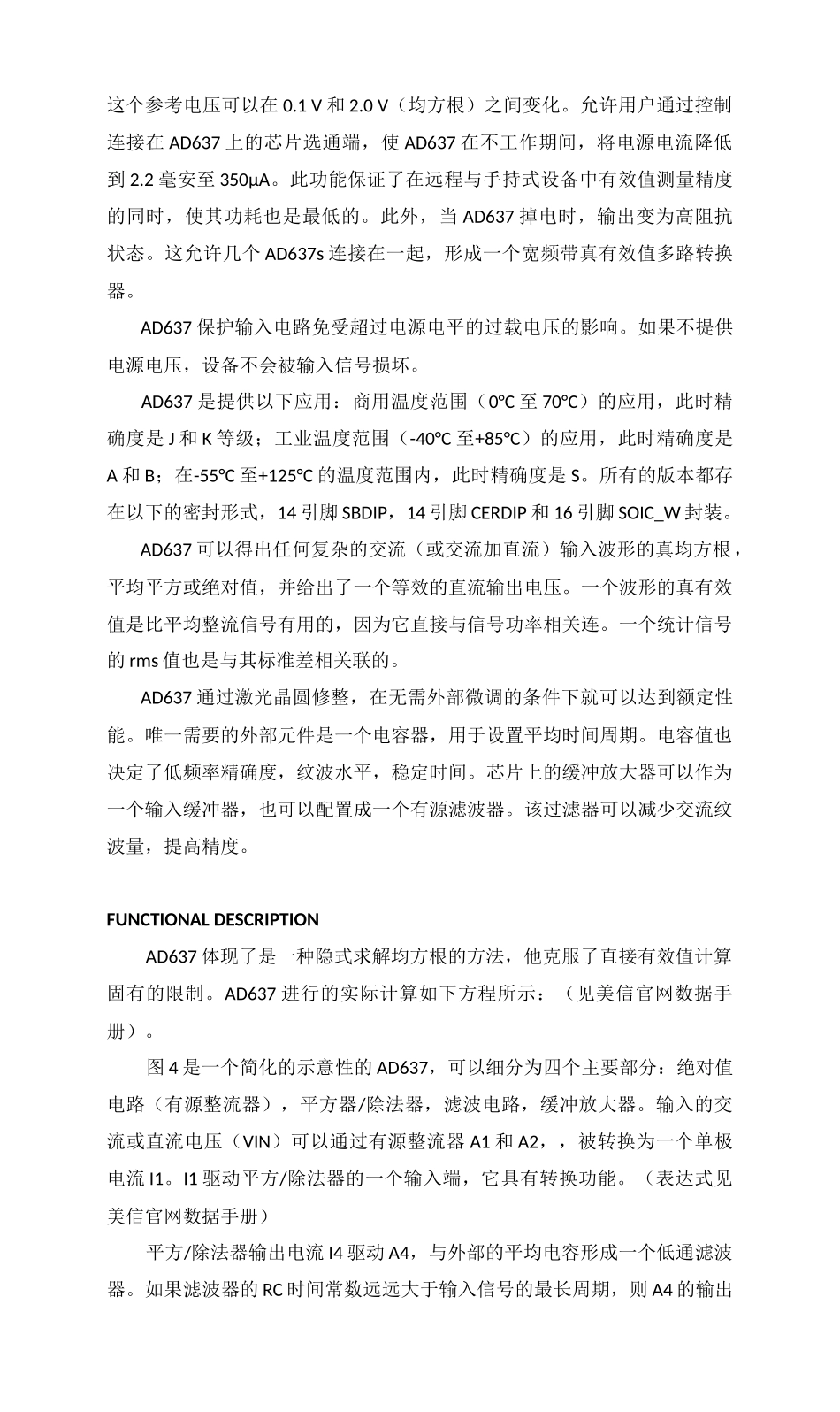

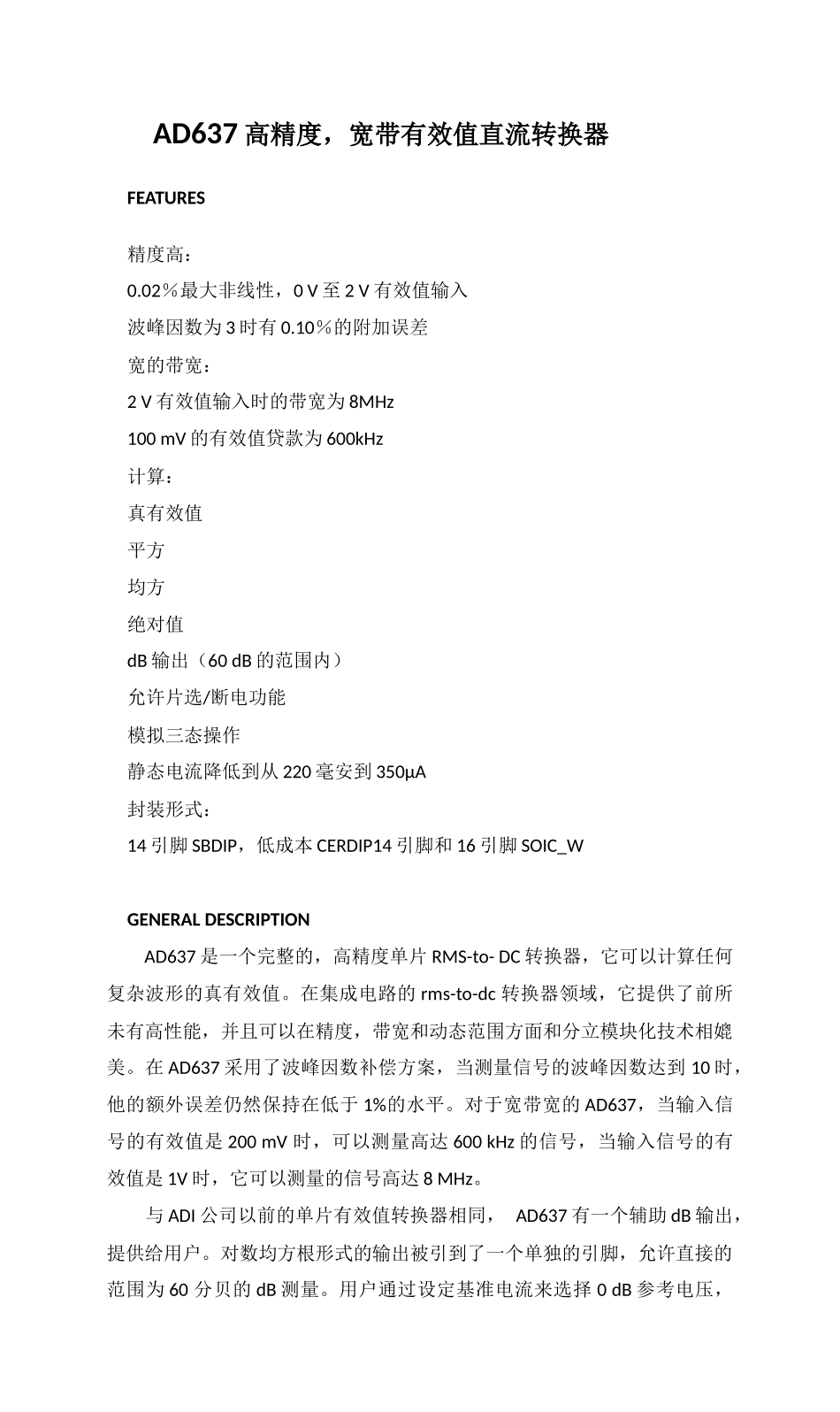

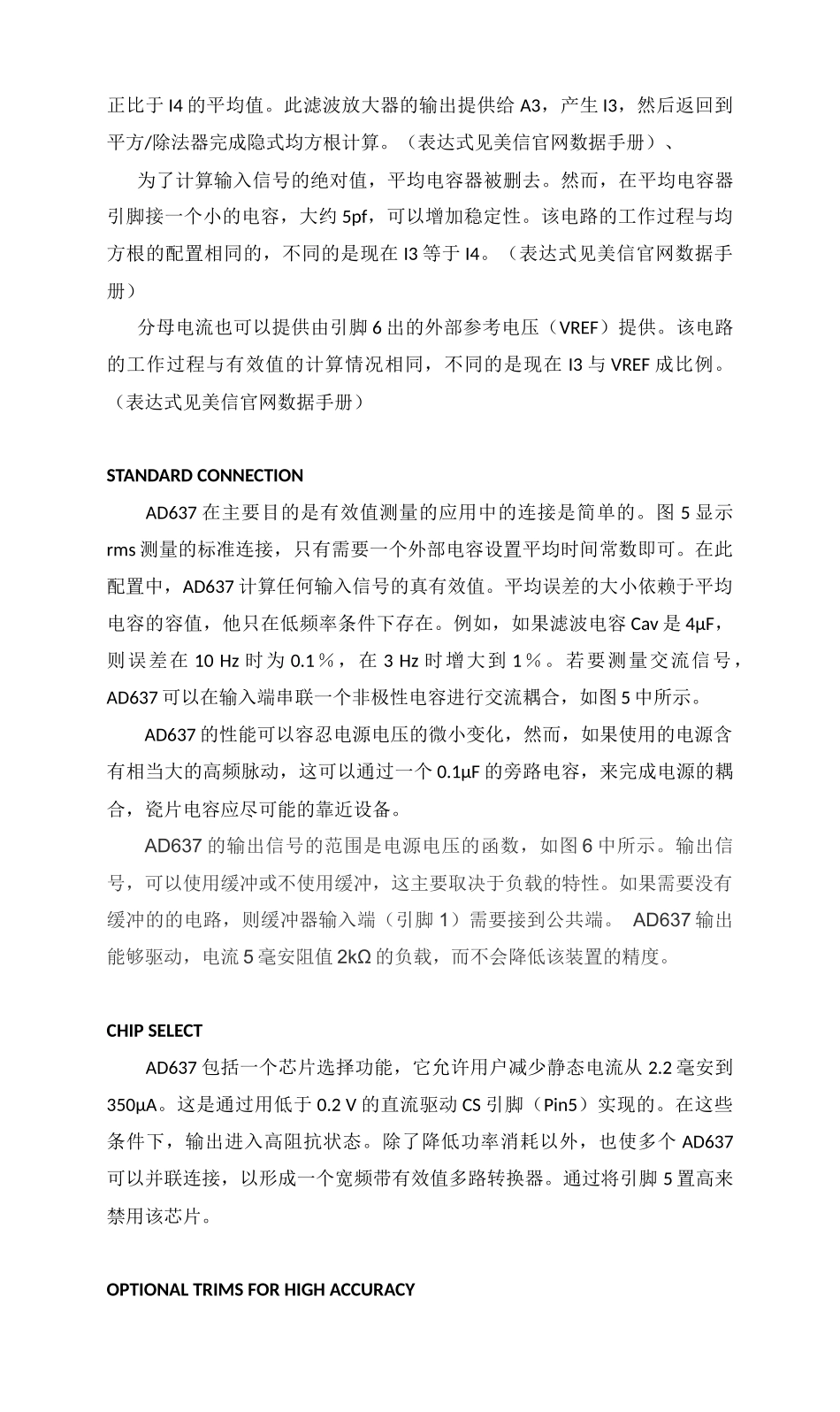

AD637高精度，宽带有效值直流转换器FEATURES精度高：0.02％最大非线性，0V至2V有效值输入波峰因数为3时有0.10％的附加误差宽的带宽：2V有效值输入时的带宽为8MHz100mV的有效值贷款为600kHz计算：真有效值平方均方绝对值dB输出（60dB的范围内）允许片选/断电功能模拟三态操作静态电流降低到从220毫安到350μA封装形式：14引脚SBDIP，低成本CERDIP14引脚和16引脚SOIC_WGENERALDESCRIPTIONAD637是一个完整的，高精度单片RMS-to-DC转换器，它可以计算任何复杂波形的真有效值。在集成电路的rms-to-dc转换器领域，它提供了前所未有高性能，并且可以在精度，带宽和动态范围方面和分立模块化技术相媲美。在AD637采用了波峰因数补偿方案，当测量信号的波峰因数达到10时，他的额外误差仍然保持在低于1%的水平。对于宽带宽的AD637，当输入信号的有效值是200mV时，可以测量高达600kHz的信号，当输入信号的有效值是1V时，它可以测量的信号高达8MHz。与ADI公司以前的单片有效值转换器相同，AD637有一个辅助dB输出，提供给用户。对数均方根形式的输出被引到了一个单独的引脚，允许直接的范围为60分贝的dB测量。用户通过设定基准电流来选择0dB参考电压，这个参考电压可以在0.1V和2.0V（均方根）之间变化。允许用户通过控制连接在AD637上的芯片选通端，使AD637在不工作期间，将电源电流降低到2.2毫安至350μA。此功能保证了在远程与手持式设备中有效值测量精度的同时，使其功耗也是最低的。此外，当AD637掉电时，输出变为高阻抗状态。这允许几个AD637s连接在一起，形成一个宽频带真有效值多路转换器。AD637保护输入电路免受超过电源电平的过载电压的影响。如果不提供电源电压，设备不会被输入信号损坏。AD637是提供以下应用：商用温度范围（0°C至70°C）的应用，此时精确度是J和K等级；工业温度范围（-40°C至+85°C）的应用，此时精确度是A和B；在-55°C至+125°C的温度范围内，此时精确度是S。所有的版本都存在以下的密封形式，14引脚SBDIP，14引脚CERDIP和16引脚SOIC_W封装。AD637可以得出任何复杂的交流（或交流加直流）输入波形的真均方根，平均平方或绝对值，并给出了一个等效的直流输出电压。一个波形的真有效值是比平均整流信号有用的，因为它直接与信号功率相关连。一个统计信号的rms值也是与其标准差相关联的。AD637通过激光晶圆修整，在无需外部微调的条件下就可以达到额定性能。唯一需要的外部元件是一个电容器，用于设置平均时间周期。电容值也决定了低频率精确度，纹波水平，稳定时间。芯片上的缓冲放大器可以作为一个输入缓冲器，也可以配置成一个有源滤波器。该过滤器可以减少交流纹波量，提高精度。FUNCTIONALDESCRIPTIONAD637体现了是一种隐式求解均方根的方法，他克服了直接有效值计算固有的限制。AD637进行的实际计算如下方程所示：（见美信官网数据手册）。图4是一个简化的示意性的AD637，可以细分为四个主要部分：绝对值电路（有源整流器），平方器/除法器，滤波电路，缓冲放大器。输入的交流或直流电压（VIN）可以通过有源整流器A1和A2，，被转换为一个单极电流I1。I1驱动平方/除法器的一个输入端，它具有转换功能。（表达式见美信官网数据手册）平方/除法器输出电流I4驱动A4，与外部的平均电容形成一个低通滤波器。如果滤波器的RC时间常数远远大于输入信号的最长周期，则A4的输出正比于I4的平均值。此滤波放大器的输出提供给A3，产生I3，然后返回到平方/除法器完成隐式均方根计算。（表达式见美信官网数据手册）、为了计算输入信号的绝对值，平均电容器被删去。然而，在平均电容器引脚接一个小的电容，大约5pf，可以增加稳定性。该电路的工作过程与均方根的配置相同的，不同的是现在I3等于I4。（表达式见美信官网数据手册）分母电流也可以提供由引脚6出的外部参考电压（VREF）提供。该电路的工作过程与有效值的计算情况相同，不同的是现在I3与VREF成比例。（表达式见美信官网数据手册）STANDARDCONNECTIONAD637在主要目的是有效值测量的应用中的连接是简单的。图5显示rms测量的标准连接，只有需要一个外部电容设置平均时间常数即可。在此配置中，AD637计算任何输入信号的真...
