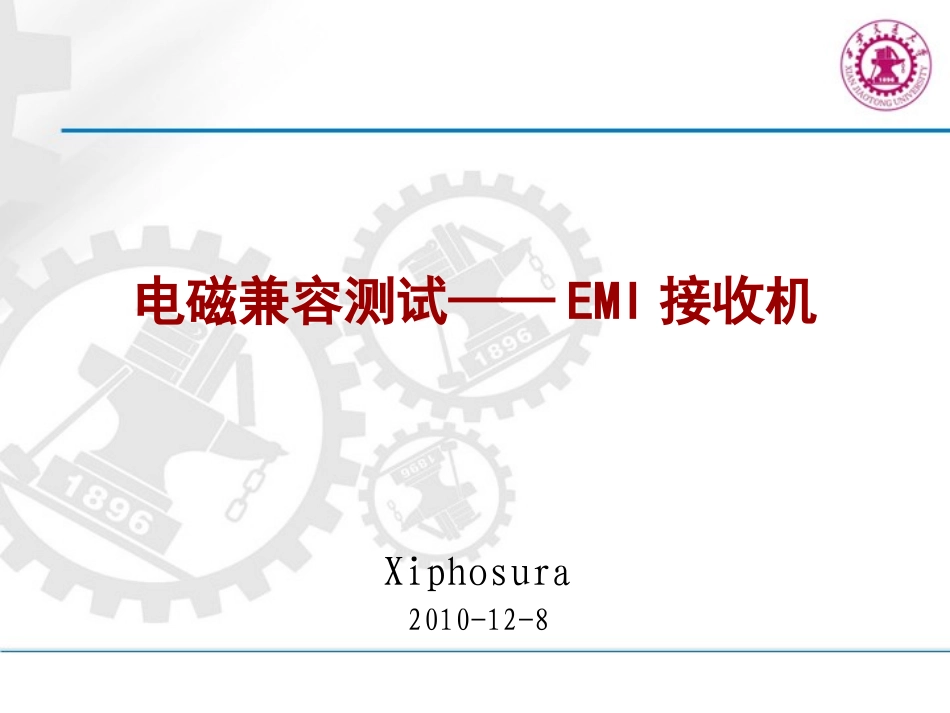

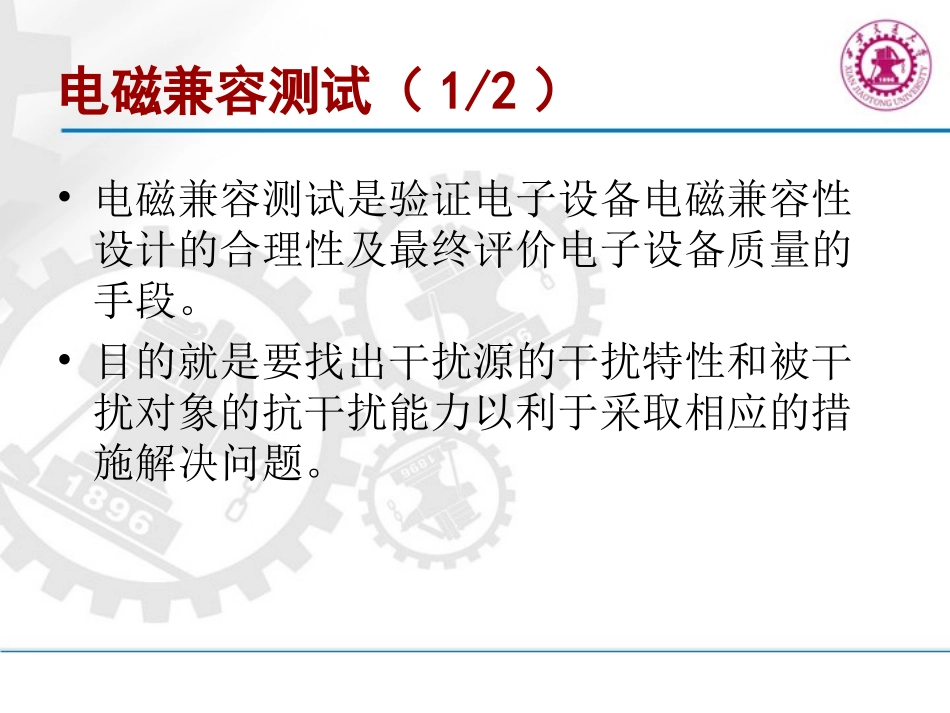

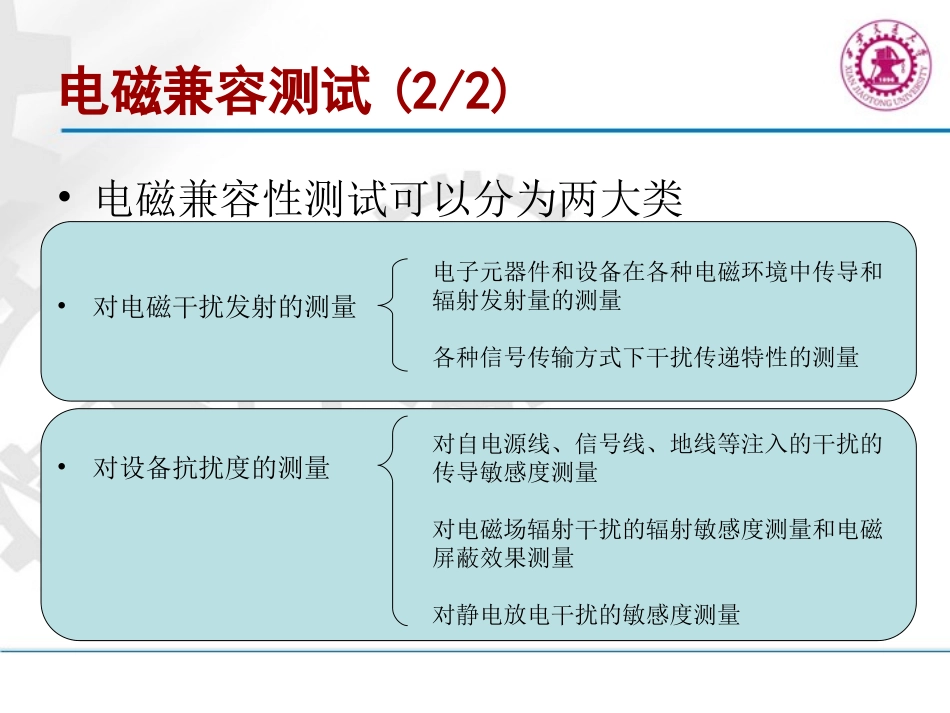

电磁兼容测试——EMI接收机Xiphosura2010-12-8电磁兼容测试（1/2）•电磁兼容测试是验证电子设备电磁兼容性设计的合理性及最终评价电子设备质量的手段。•目的就是要找出干扰源的干扰特性和被干扰对象的抗干扰能力以利于采取相应的措施解决问题。电磁兼容测试(2/2)•电磁兼容性测试可以分为两大类•对电磁干扰发射的测量•对设备抗扰度的测量电子元器件和设备在各种电磁环境中传导和辐射发射量的测量各种信号传输方式下干扰传递特性的测量对自电源线、信号线、地线等注入的干扰的传导敏感度测量对电磁场辐射干扰的辐射敏感度测量和电磁屏蔽效果测量对静电放电干扰的敏感度测量电磁兼容测试设备(1/1)•在电磁兼容性的测试中，除通用的测量探头（传感器）外，还需要用很多的专用仪器和设备。•电磁兼容研究中，有关电磁干扰信号测试技术主要分为时域测量和频域测量两大类示波器峰值记忆电压表瞬态波形记录仪数据采集系统干扰接收机频谱分析仪干扰场强计灵敏度高频率范围宽动态范围大EMI接收机(1/16)•EMI接收机也叫电磁干扰测量仪是电磁兼容性测试中应用最广、最基本的测量仪器。•EMI接收机是测量干扰发射的一个主要仪器。它实质上是一种选频测量仪，它能将由传感器输入的干扰信号中预先设定的频率分量以一定通频带选择出来，予以现实和记录，连续改变设定频率便能得到该信号的频谱。•可以把EMI接收机看作是一个可调谐的，可改变频率的，可精密测量幅度的电压计。EMI接收机(2/16)•EMI接收机组成原理框图EMI接收机(3/16)•工作原理EMI接收机测量信号时，先将仪器调谐于某个测量频率fi，该频率经高频衰减器和高频放大器后进入混频器，与本地振荡器的频率f1混频，产生很多混频信号。经过中频滤波器后仅得到中频fo=f1－fi。中频信号经中频衰减器、中频放大器后由包络检波器进行检波，滤去中频，得到低频信号A(t)。对A(t)再进一步进行加权检波，根据需要选择检波器，得到A(t)的峰值、有效值、平均值或准峰值。这些值经低频放大后可推动电表指示或在数码管屏幕显示出来。EMI接收机测量的是输入到其端口的信号电压，为测场强或干扰电流需借助一个换能器，在其转换系数的帮助下，将测到的端口电压变换成场强(单位uV／m或dBV／m)、电流(单位A，dBuA)或功率(单位w，dBmW)。换能器依测量对象的不同可以是天线、电流探头、功率吸收钳或电源阻抗稳定网络等。EMI接收机(4/16)•各部分功能介绍可将外部进来的过大的信号或干扰电平衰减，调节衰减量大小，保证输入电平在测量可测范围之内，同时也可避免过电压或过电流造成测量接收机的损坏。电磁干扰测量仪无自动增益控制功能，用宽带衰减器改变量程，它的目的是客观的测定和反映其输入端信号的大小EMI接收机(4/16)•各部分功能介绍接收机采用的预选器为带通滤波器，以抑制镜像干扰和互调干扰，改善接收机的信噪比，提高总机灵敏度。EMI接收机(4/16)•各部分功能介绍测量接收机本身提供的内部标准信号发生器，它提供一种具有特殊形状的窄脉冲，能保证在干扰仪工作频段内有均匀的频谱密度。它可随时对接收机的增益进行自校，以保证测量值的准确。普通接收机不具有标准信号发生器。EMI接收机(4/16)•各部分功能介绍利用选频放大原理，仅选择所需的测量信号进入下级电路，而外来的各种杂散信号(包括镜像频率信号、中频信号、交调谐波信号等)均排除在外。EMI接收机(4/16)•各部分功能介绍将来自高频放大器的高频信号和来自本地振荡器的信号合成产生一个差频信号输入中频放大器，由于差频信号的频率远低于高频信号频率，使中频放大器增益得以提高。EMI接收机(4/16)•各部分功能介绍提供一个频率稳定的高频振荡信号，即扫频源EMI接收机(4/16)•各部分功能介绍由于中频放大器的调谐电路可提供严格的频带宽度，有能获得较高的增益，因此可保证接收机的总选择性和总机灵敏度EMI接收机(4/16)•各部分功能介绍EMI接收机的检波方式与普通接收机有很大差异。EMI接收机除可接收正弦波信号外，更常用于接收脉冲干扰信号，因此接收机除具有平均值检波功能外还增加了峰值检波和准峰值检波功能。EMI接收机(4/16)•各部分功能介绍早期接收机采用表头指示电磁干扰电平，...
