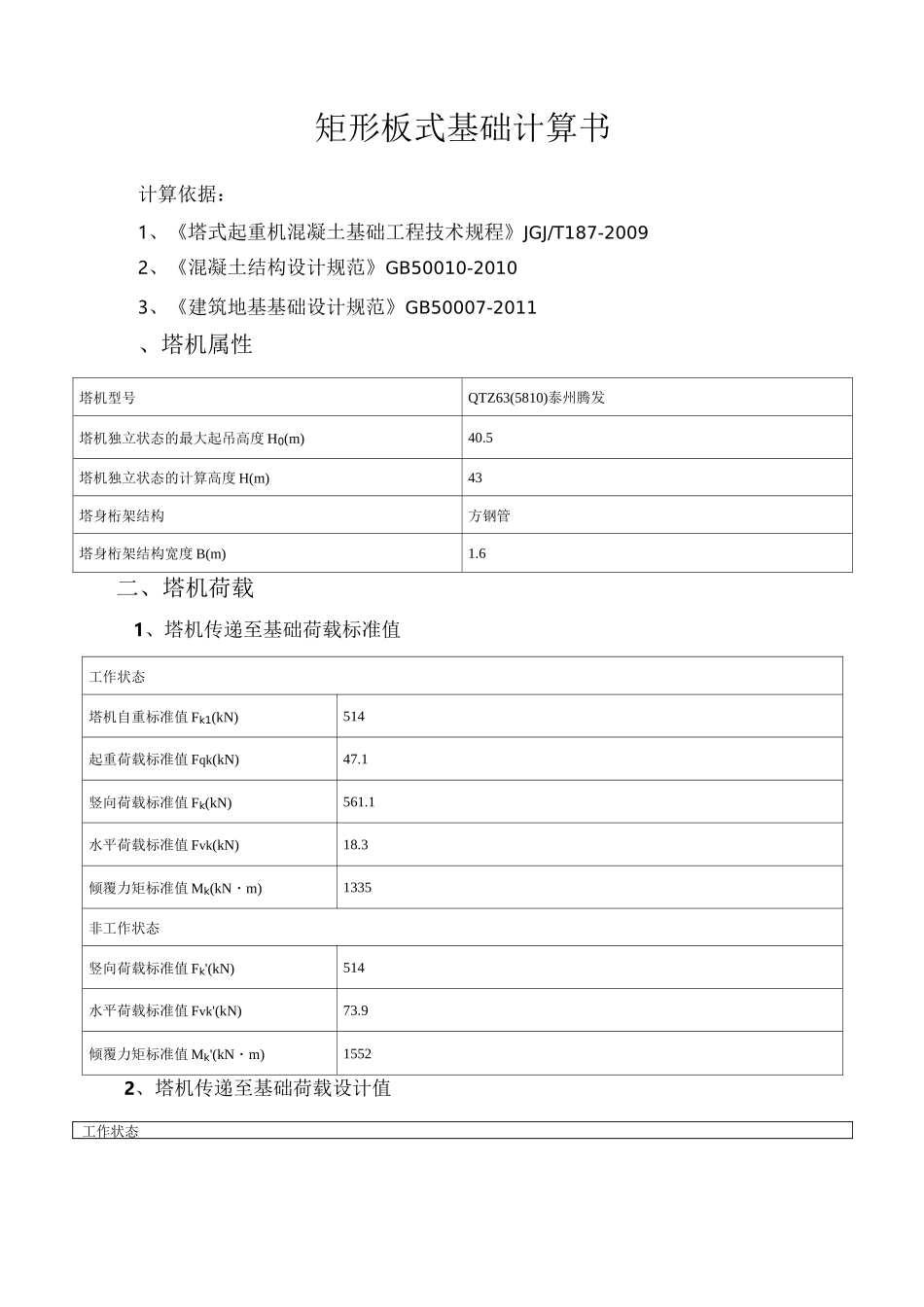

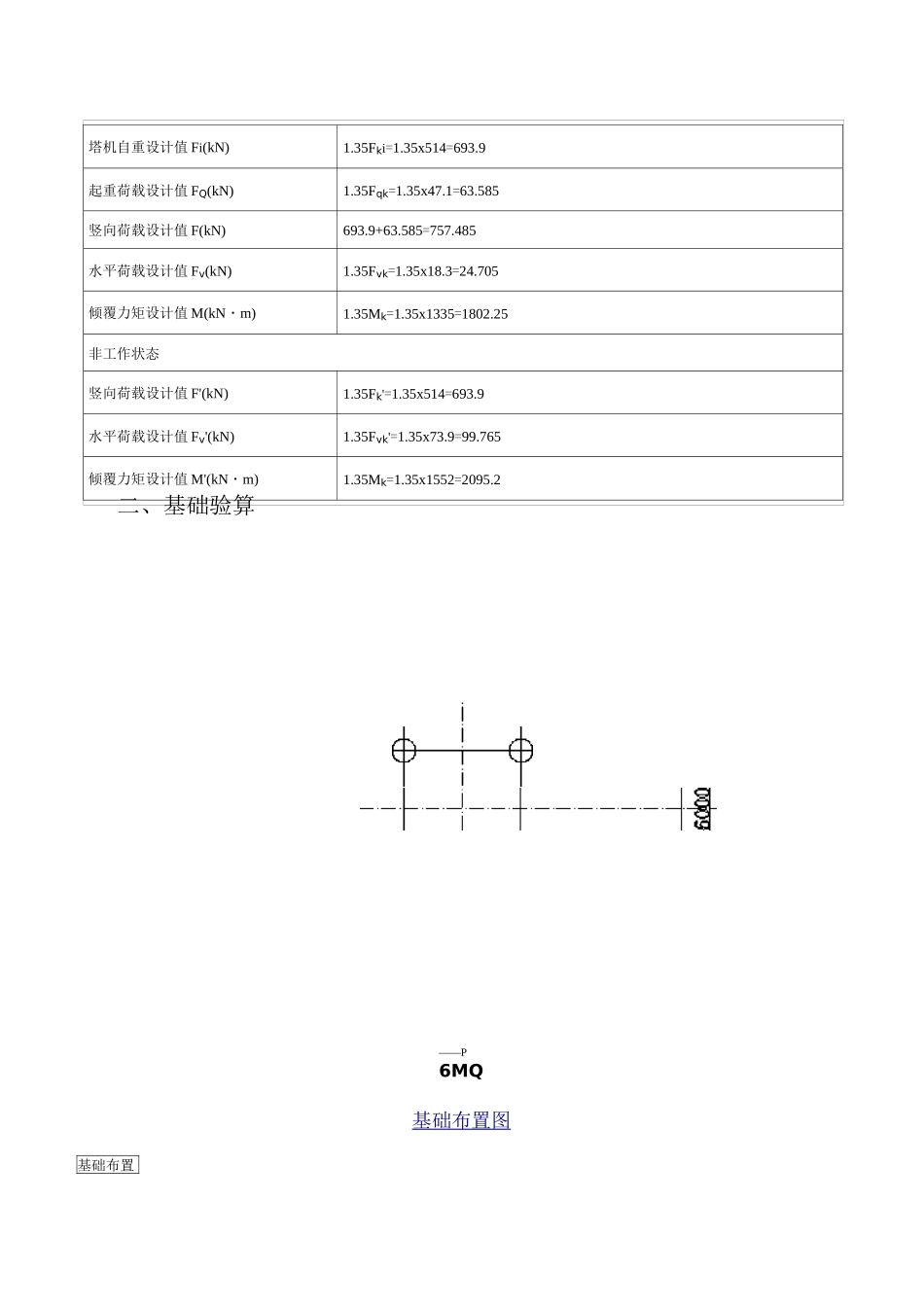

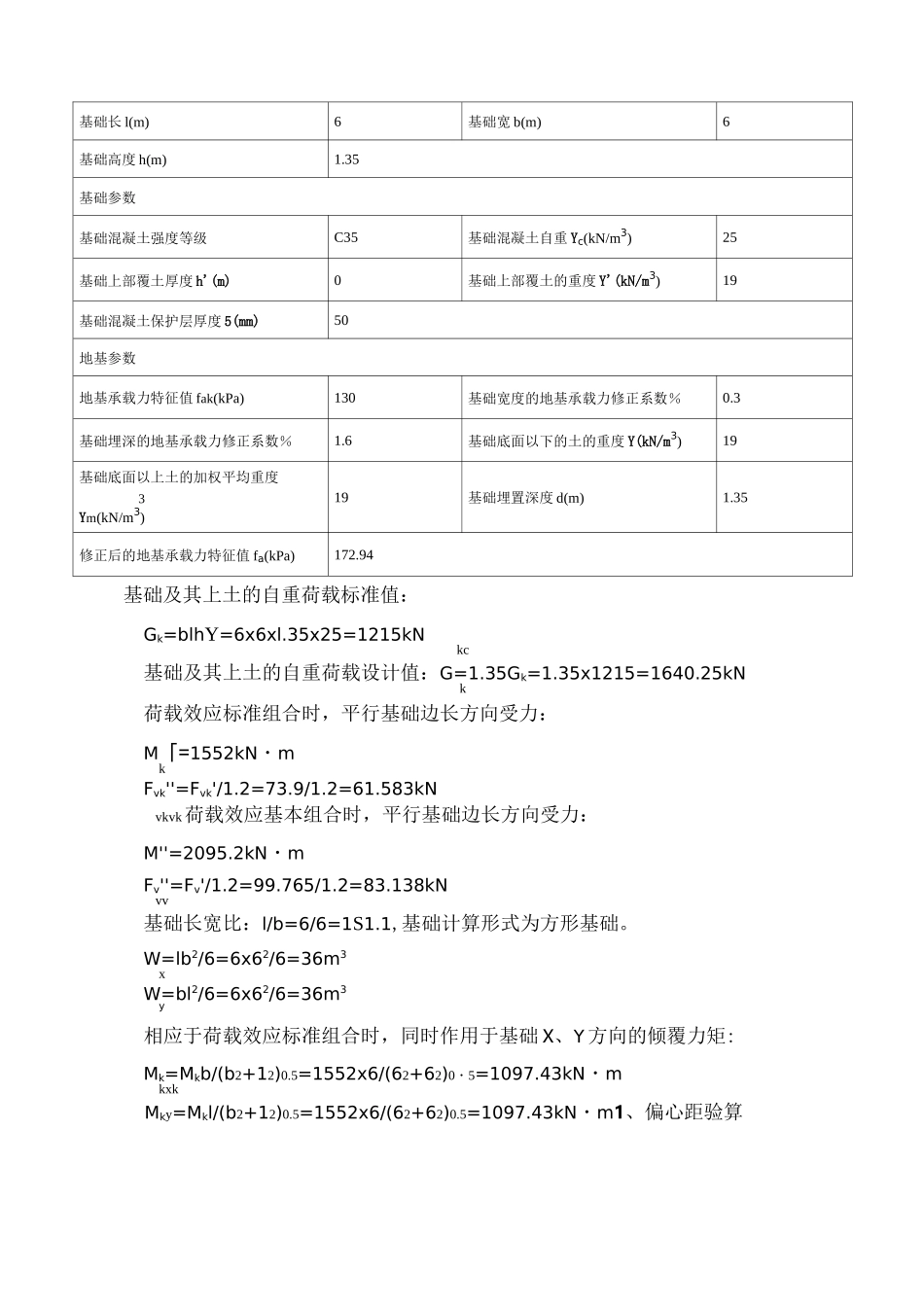

矩形板式基础计算书计算依据：1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20092、《混凝土结构设计规范》GB50010-20103、《建筑地基基础设计规范》GB50007-2011、塔机属性塔机型号QTZ63(5810)泰州腾发塔机独立状态的最大起吊高度H0(m)40.5塔机独立状态的计算高度H(m)43塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6二、塔机荷载1、塔机传递至基础荷载标准值工作状态塔机自重标准值Fk1(kN)514起重荷载标准值Fqk(kN)47.1竖向荷载标准值Fk(kN)561.1水平荷载标准值Fvk(kN)18.3倾覆力矩标准值Mk(kN・m)1335非工作状态竖向荷载标准值Fk'(kN)514水平荷载标准值Fvk'(kN)73.9倾覆力矩标准值Mk'(kN・m)15522、塔机传递至基础荷载设计值工作状态塔机自重设计值Fi(kN)1.35Fki=1.35x514=693.9起重荷载设计值FQ(kN)1.35Fqk=1.35x47.1=63.585竖向荷载设计值F(kN)693.9+63.585=757.485水平荷载设计值Fv(kN)1.35Fvk=1.35x18.3=24.705倾覆力矩设计值M(kN・m)1.35Mk=1.35x1335=1802.25非工作状态竖向荷载设计值F'(kN)1.35Fk'=1.35x514=693.9水平荷载设计值Fv'(kN)1.35Fvk'=1.35x73.9=99.765倾覆力矩设计值M'(kN・m)1.35Mk=1.35x1552=2095.2二、基础验算―—P6MQ基础布置图基础布置基础长l(m)6基础宽b(m)6基础高度h(m)1.35基础参数基础混凝土强度等级C35基础混凝土自重Yc(kN/m3)25基础上部覆土厚度h'(m)0基础上部覆土的重度Y'(kN/m3)19基础混凝土保护层厚度5(mm)50地基参数地基承载力特征值fak(kPa)130基础宽度的地基承载力修正系数％0.3基础埋深的地基承载力修正系数％1.6基础底面以下的土的重度Y(kN/m3)19基础底面以上土的加权平均重度3Ym(kN/m3)19基础埋置深度d(m)1.35修正后的地基承载力特征值fa(kPa)172.94基础及其上土的自重荷载标准值：Gk=blhY=6x6xl.35x25=1215kNkc基础及其上土的自重荷载设计值：G=1.35Gk=1.35x1215=1640.25kNk荷载效应标准组合时，平行基础边长方向受力：M「=1552kN・mkFvk''=Fvk'/1.2=73.9/1.2=61.583kNvkvk荷载效应基本组合时，平行基础边长方向受力：M''=2095.2kN・mFv''=Fv'/1.2=99.765/1.2=83.138kNvv基础长宽比：l/b=6/6=1S1.1,基础计算形式为方形基础。W=lb2/6=6x62/6=36m3xW=bl2/6=6x62/6=36m3y相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩:Mk=Mkb/(b2+12)0.5=1552x6/(62+62)0・5=1097.43kN・mkxkMky=Mkl/(b2+12)0.5=1552x6/(62+62)0.5=1097.43kN・m1、偏心距验算满足要求！(1)、偏心位置相应于荷载效应标准组合时，基础边缘的最小压力值P=(F+G)/A-M/W-M/Wkminkkkxxkyy=(514+1215)/36-1097.43/36-1097.43/36=-12.941<0偏心荷载合力作用点在核心区外。(2)、偏心距验算偏心距：e=(Mk+FVkh)/(Fk+Gk)=(1552+73.9xl.35)/(514+1215)=0.955m合力作用点至基础底面最大压力边缘的距离：a=(62+62)0.5/2-0.955=3.287m偏心距在x方向投影长度：eb=eb/(b2+l2)°-5=0.955x6/(62+62)°-5=0.676m偏心距在y方向投影长度：el=el/(b2+l2)°-5=0.955x6/(62+62)°-5=°.676m偏心荷载合力作用点至eb一侧x方向基础边缘的距离：b'=b/2-eb=6/2-°.676=2.324mb偏心荷载合力作用点至e[—侧y方向基础边缘的距离：l'=l/2-el=6/2-°.676=2.324mbT=2.324x2.324=5.4°3m2N°.125bl=°.125x6x6=4.5m22、基础底面压力计算荷载效应标准组合时，基础底面边缘压力值Pkmin=-12.941kPakminpk=(Fk+Gk)/3bT=(514+1215)/(3x2.324x2.324)=106.665kPakmaxkk3、基础轴心荷载作用应力Pk=(Fk+Gk)/(lb)=(514+1215)/(6x6)=48.028kN/m24、基础底面压力验算(1)、修正后地基承载力特征值fa=fak+HbY(b-3)+HdYm(d-0.5)=130.00+0.30x19.00x(6.00-3)+1.60x19.00x(1.35-0.5)=172.94kPa(2)、轴心作用时地基承载力验算P=48.028kPa
