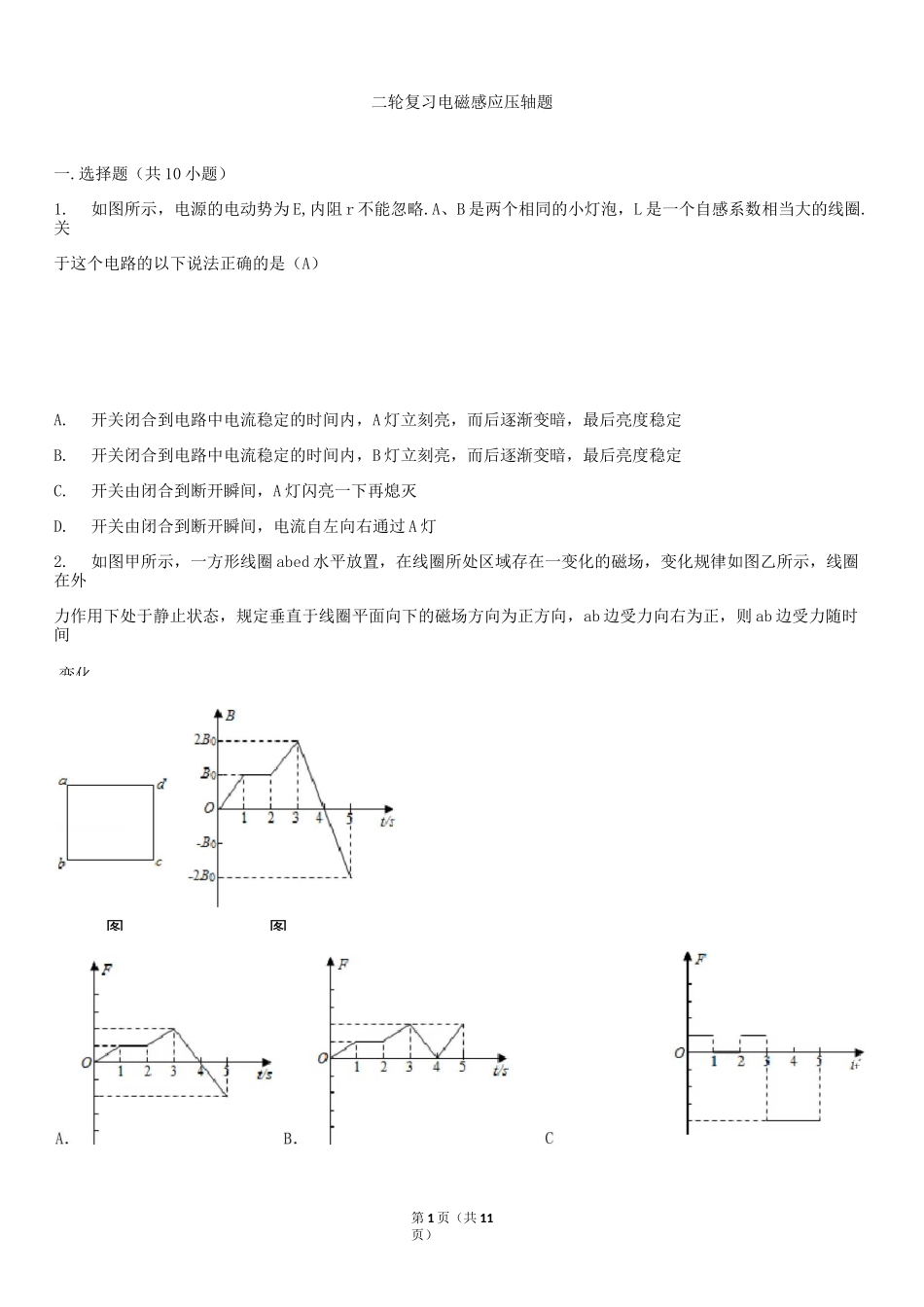

第1页（共11页）图图二轮复习电磁感应压轴题一.选择题（共10小题）1.如图所示，电源的电动势为E,内阻r不能忽略.A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈.关于这个电路的以下说法正确的是（A）A.开关闭合到电路中电流稳定的时间内，A灯立刻亮，而后逐渐变暗，最后亮度稳定B.开关闭合到电路中电流稳定的时间内，B灯立刻亮，而后逐渐变暗，最后亮度稳定C.开关由闭合到断开瞬间，A灯闪亮一下再熄灭D.开关由闭合到断开瞬间，电流自左向右通过A灯2.如图甲所示，一方形线圈abed水平放置，在线圈所处区域存在一变化的磁场，变化规律如图乙所示，线圈在外力作用下处于静止状态，规定垂直于线圈平面向下的磁场方向为正方向，ab边受力向右为正，则ab边受力随时间变化t第2页（共11页）3.—个足够长的竖直放置的磁铁结构如图所示.在图1中磁铁的两个磁极分别为同心的圆形和圆环形.在两极之间的缝隙中，存在辐射状的磁场，磁场方向水平向外，某点的磁感应强度大小与该点到磁极中心轴的距离成反比.用横截面积一定的细金属丝制成的圆形单匝线圈，从某高度被无初速释放，在磁极缝隙间下落的过程中，线圈平面始终水平且保持与磁极共轴.线圈被释放后（D）A.线圈中没有感应电流，线圈做自由落体运动B.在图l俯视图中，线圈中感应电流沿逆时针方向C.线圈有最大速度，线圈半径越大，最大速度越小D.线圈有最大速度，线圈半径越大，最大速度越大4.如图甲所示，单匝导线框abed固定于匀强磁场中，规定磁场垂直纸面向里为正方向.从t=0时刻开始磁场随时间变化，若规定顺时针方向为电流的正方向，现线框中感应电流随时间变化规律如图乙所示，则下列各图中，能正确反映磁场随时间变化规律的是（D）1r1O工23：4；比—rs_:乙kXN第3页（共11页）5.矩形导线框abed放在匀强磁场中处于静止状态，如图（甲）所示.磁感线方向与导线框所在平面垂直，磁感应强度B随时间变化的图象如图（乙）所示.t=0时刻，磁感应强度的方向垂直导线框平面向里，在0-4s时间内，导线框ad边所受安培力随时间变化的图象（规定以向左为安培力正方向）可能是图中的（D）6.如图所示，有两个相邻的有界匀强磁场区域，磁感应强度的大小均为B，磁场方向相反，且与纸面垂直，磁场区域在x轴方向宽度均为a,在y轴方向足够宽.现有一高为a的正三角形导线框从图示位置开始向右沿x轴方向匀速穿过磁场区域.若以逆时针方向为电流的正方向，在选项图中，线框中感应电流i与线框移动的位移x的关系图象正确的是（C）第4页（共11页）的变化规律如图乙所示（规定斜向下为正方向），导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态.规定a-b的方向为电流的正方向，水平向右的方向为外力的正方向,则在0〜t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是（D）8.如图所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为L,金属圆环的直径也为L.自圆环从左边界进入磁场开始计时，以垂直于磁场边界的恒定速度u穿过磁场区域.规定逆时针方向为感应电流i的正方向，则圆环中感应电流i随其移动距离x变化的i〜x图象最接近图中的（A）9.如图所示的电路中，电源的电动势为E,内阻为r,电感L的电阻不计，电阻R的阻值大于灯泡D的阻值，在t=0时刻闭合开关S，经过一段时间后，在t=t时刻断开S,下列表示A、B两点间电压U随时间t变化的图象中，正1AB确的是（B)甲乙第5页（共11页）\:111&®LL第6页（共11页）10.如图所示，用一根长为L质量不计的细杆与一个上弧长为l、下弧长为d的金属线框的中点连接并悬挂于0点,00悬点正下方存在一个上弧长为2l0、下弧长为2d。的方向垂直纸面向里的匀强磁场，且d0《L.先将线框拉开到如图所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦.下列说法正确的是（D）A.金属线框进入磁场时感应电流的方向为a—bfcfd—aB.金属线框离开磁场时感应电流的方向为a—dfcfb—aC.金属线框dc边进入磁场与ab边离开磁场的速度大小总是相等D.金属线框最终将在磁场内做简谐运动二.多选题（共15小题）11.两根足够长的平行光滑导轨竖直固定放置，顶端接一电阻...
