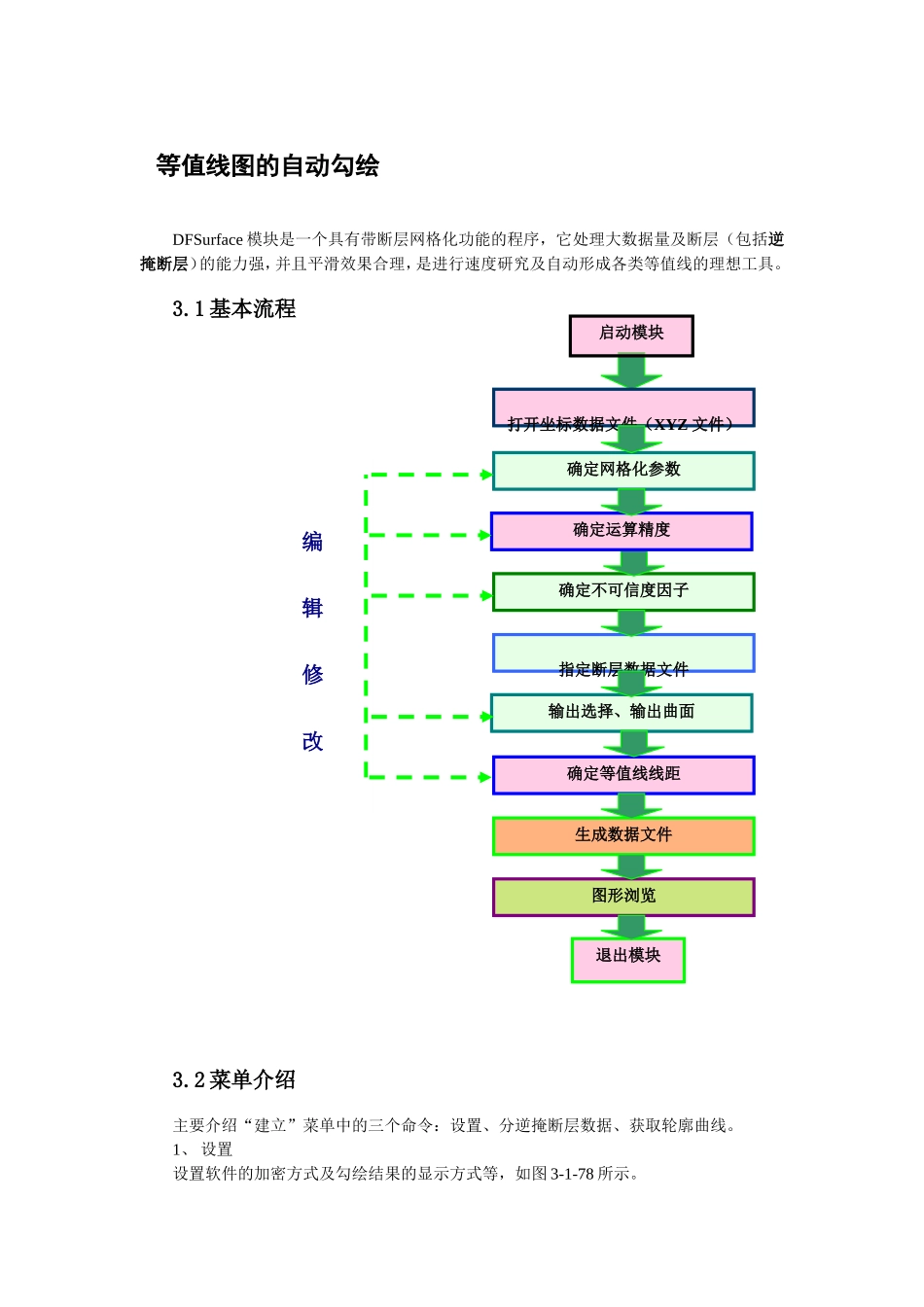

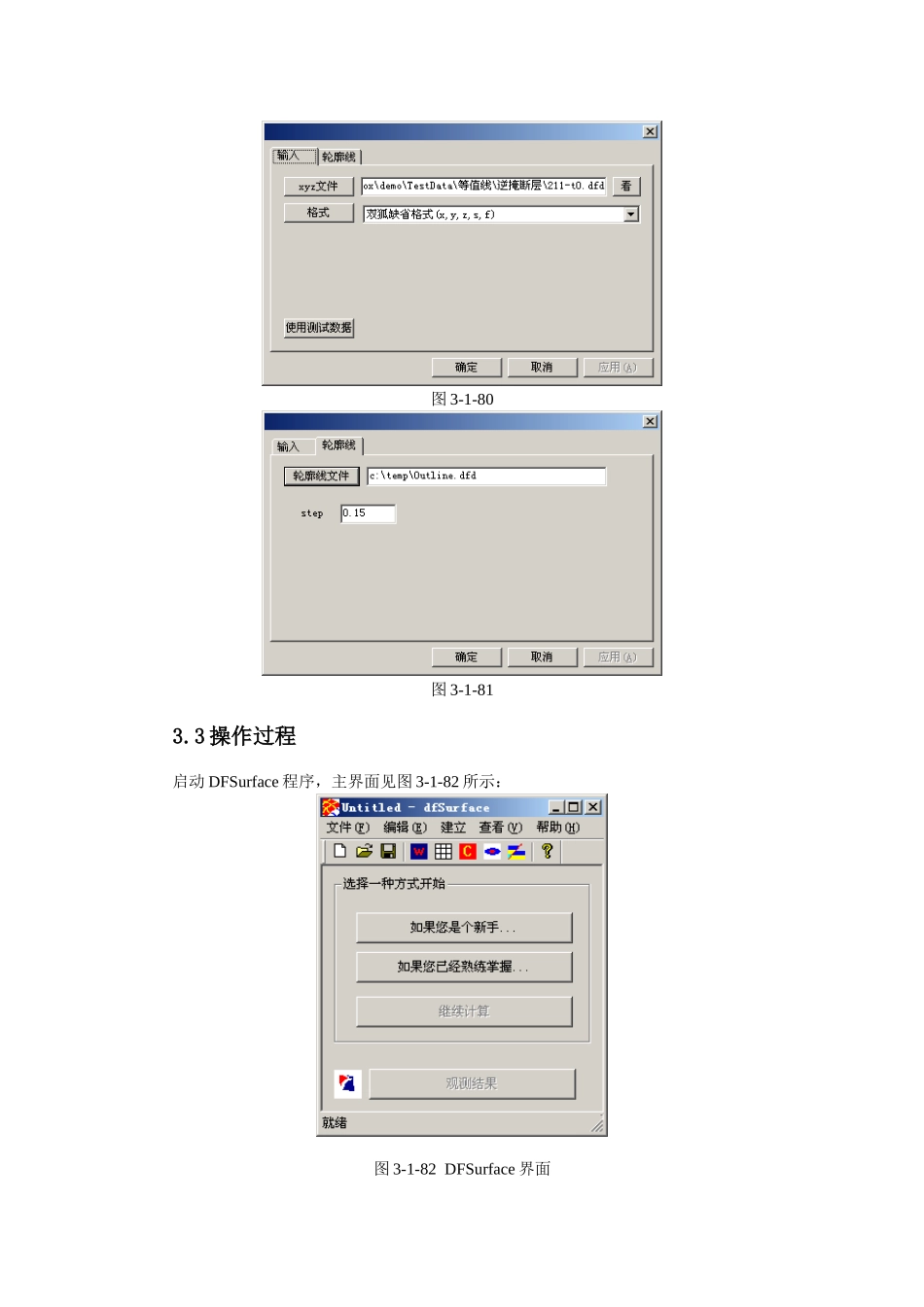

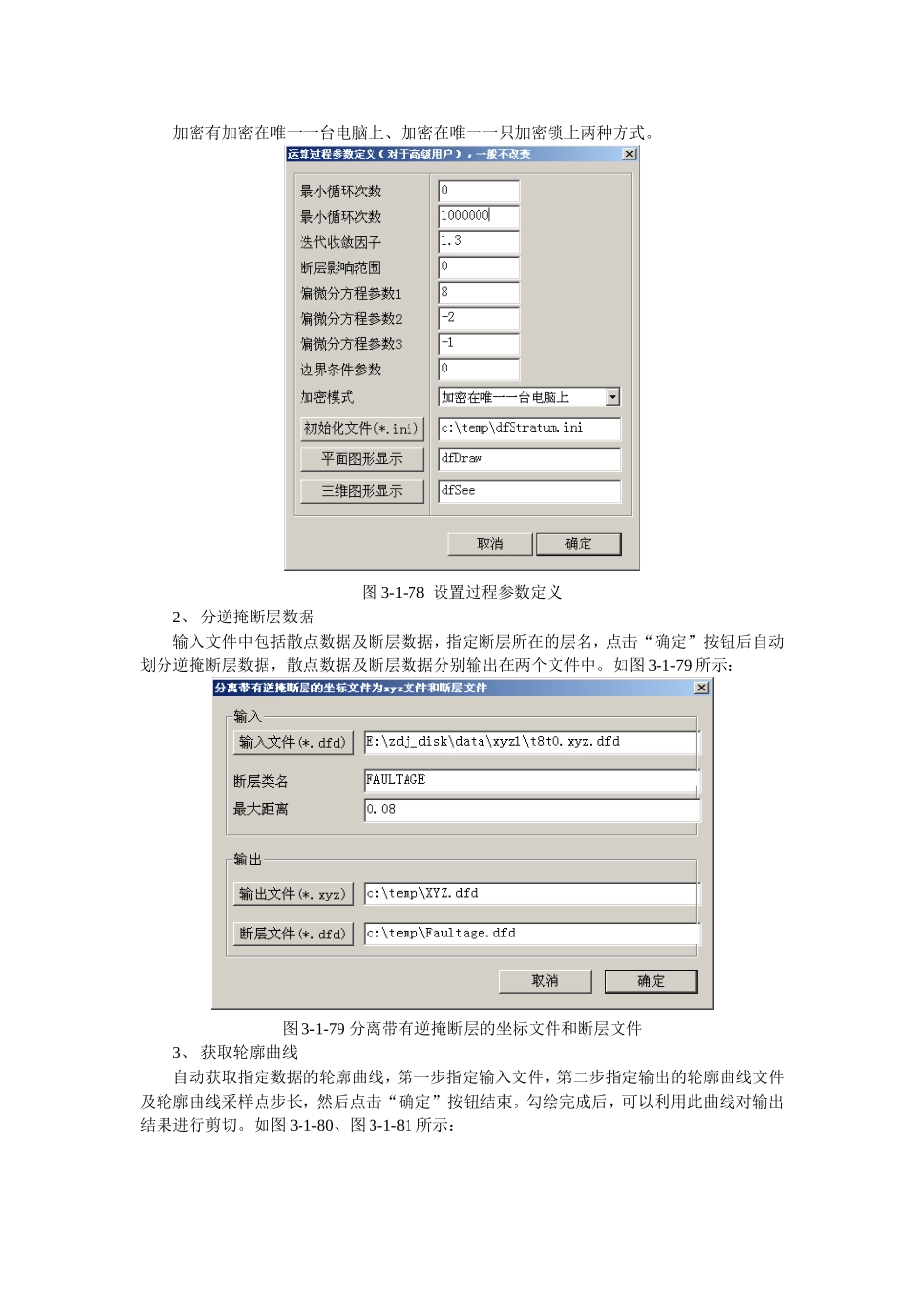

等值线图的自动勾绘DFSurface模块是一个具有带断层网格化功能的程序，它处理大数据量及断层（包括逆掩断层）的能力强，并且平滑效果合理，是进行速度研究及自动形成各类等值线的理想工具。3.1基本流程3.2菜单介绍主要介绍“建立”菜单中的三个命令：设置、分逆掩断层数据、获取轮廓曲线。1、设置设置软件的加密方式及勾绘结果的显示方式等，如图3-1-78所示。启动模块打开坐标数据文件（XYZ文件）确定网格化参数确定不可信度因子指定断层数据文件确定等值线线距生成数据文件图形浏览退出模块确定运算精度输出选择、输出曲面编辑修改加密有加密在唯一一台电脑上、加密在唯一一只加密锁上两种方式。图3-1-78设置过程参数定义2、分逆掩断层数据输入文件中包括散点数据及断层数据，指定断层所在的层名，点击“确定”按钮后自动划分逆掩断层数据，散点数据及断层数据分别输出在两个文件中。如图3-1-79所示：图3-1-79分离带有逆掩断层的坐标文件和断层文件3、获取轮廓曲线自动获取指定数据的轮廓曲线，第一步指定输入文件，第二步指定输出的轮廓曲线文件及轮廓曲线采样点步长，然后点击“确定”按钮结束。勾绘完成后，可以利用此曲线对输出结果进行剪切。如图3-1-80、图3-1-81所示：图3-1-80图3-1-813.3操作过程启动DFSurface程序，主界面见图3-1-82所示：图3-1-82DFSurface界面一、点击“如果您是个新手…”按钮后见图3-1-83所示，点击“xyz文件”按钮指定散点文件，格式列表中列出了您如何获得数据，缺省为双狐散点格式，其中还有自定义（固定符号、固定宽度）、从数据库中获得数据三种格式。图3-1-83输入文件双狐缺省格式中X、Y表示坐标；Z代表对应点的值，可以是高程、重力值、T0值、元素含量、地层埋深、某一种气象信息等数据等，S代表对（X，Y，Z）这个空间数据点的可信度，S越小表示可信度越高，S越大表示可信度越低，当S为0时表示此点完全可信，对S值的控制可以实现对局部数据参与运算能力的控制；F表示断层号，一般在对逆掩断层勾绘时用到此参数。这种数据为散点数据，它是平面上分布的一系列坐标数值。它的表示方法如下：x1,y1,z1[,s1],[f1]x2,y2,z2,[s2],[f2]…xn,yn,zn,[sn],[fn]对S值进行局部控制的例子：点击“使用测试数据”按钮，可以使用测试数据，见图3-1-84所示，点击“散点文件(*.xyz)”、“断层文件”确定输出文件名，从下拉列表中选择实验数据后按“确定”退出；处理前的等值线图处理后的等值线图图3-1-84试验数据例子二、点击“下一步”按钮，进入到网格参数设置页面，程序已给出缺省网格化参数，用户可根据实际情况修改各参数，如图3-1-85所示。在这里可以对勾绘区域进行放大、缩小操作，还可以从图形中确定勾绘范围。图3-1-85网格参数X、Y的最小值和最大值是程序读取XYZ文件所得到的，不需要修改，在这里主要做的是网格数和加密次数的设定。网格数越大，生成的曲面精度越高，等值线表示散点数据变化趋势的能力越强，但同时也意味着程序处理数据量的增大和处理时间的延长。为了加快程序处理和提高处理精度，就要与加密次数联合使用。最终的网格数等于所输入的网格数与（2放大次数）的乘积，而在网格放大时，每次只放大一倍。例如输入的网格数为100，放大次数为2，则第一次迭代时的网格数为100，第二次为100*2，第三次为（100*2）*2。如何确定网格数，要根据散点数据表示区域的大小、分析精度要求、时间要求、计算机软硬件承受能力等因素综合考虑。除了上面叙述中所涉及编辑修改的参数之外，在应用过程中，不要修改其它参数；只有当X、Y坐标的比例尺不相同时，我们不选“X方向间隔=Y方向间隔”，即使复选框处于非“”状态。当进行带断层网格化运算时，可以把X、Y两方向的网格间距给小一些，一般小于最小散点距的一半，根据实际情况可把X、Y两方向的网格间距给成不一样；然后放大实际数据的范围区间，视数据量情况增大网格加密次数。在实际应用中多试用几套参数，就可找到一套比较理想的参数。三、点击“下一步”按钮，进行收敛精度设置页面，程序已经自动计算给出一个缺省参数，用户可根据实际情况修改各参数（一般不修改），如图3-1-86所示：图3-1-86收敛精度设...
