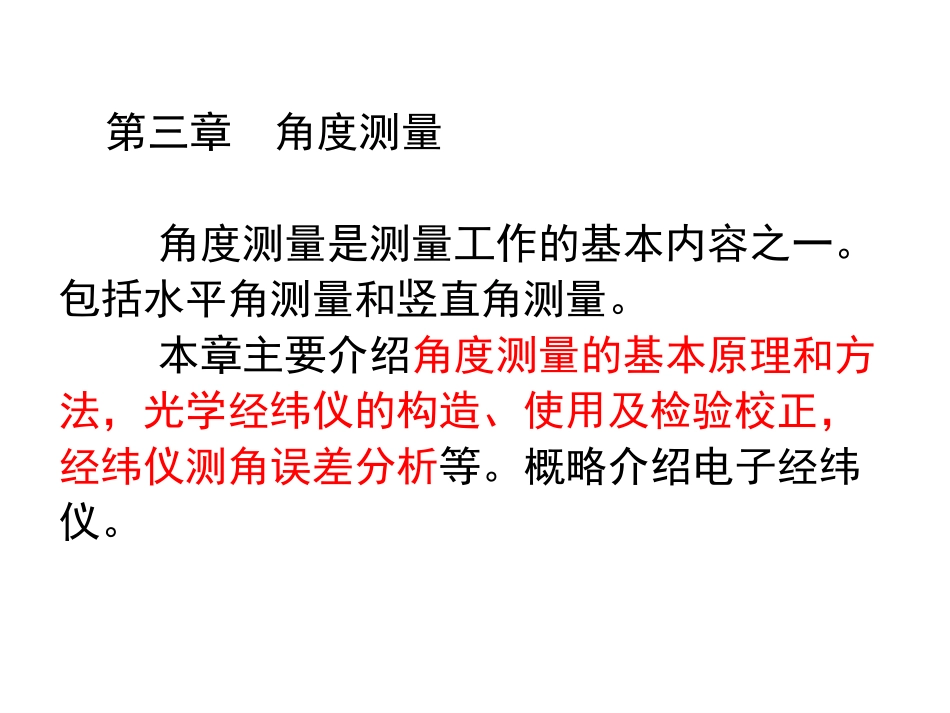

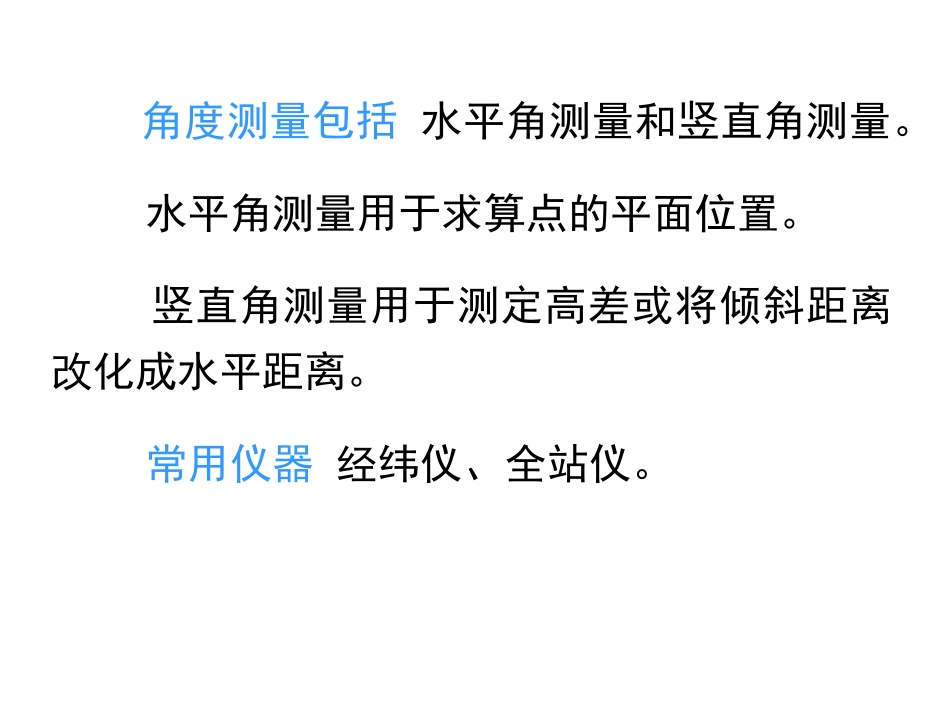

第三章角度测量角度测量是测量工作的基本内容之一。包括水平角测量和竖直角测量。本章主要介绍角度测量的基本原理和方法，光学经纬仪的构造、使用及检验校正，经纬仪测角误差分析等。概略介绍电子经纬仪。角度测量包括水平角测量和竖直角测量。水平角测量用于求算点的平面位置。竖直角测量用于测定高差或将倾斜距离改化成水平距离。常用仪器经纬仪、全站仪。第一节角度测量原理一.水平角定义地面上相交的两条直线在水平面上的投影所夹的角。一般用“β”表示。测量原理O1、A1、B1是地面点A、B、O在水平面上的正投影。∠A1O1B1是通过OA和OB的两个竖面的两面角。O1O2为通过水平度盘中心的铅垂线，即两竖直面的交线。abBOA左目标读数右目标读数111ABOA1B1O1O2ββ0°ab水平面ab1.水平度盘2.望远镜3.读数指标OA投影在水平度盘上读数为aOB投影在水平度盘上读数为b∴注意：水平角没有负值，取值范围0°～360°，若β＜0，则加360°。ab二.竖直角定义在同一竖直面内，一点至目标的倾斜视线与水平视线所加的锐角，称为竖直角，用表示。也称此角为高度角。范围在-90°～+90°。视线向上倾斜，称仰角，为正值；视线向下倾斜，称俯角，为负值。天顶角视线（目标方向）与天顶方向（即铅垂线的反方向）所构成的夹角称为天顶角，一般用Z表示。Z=90°-α角值范围为0°～180°，没有负值，大地测量和天文测量中常用。（L）测角原理1.竖直度盘2.望远镜3.竖盘读数指标当视线水平，竖盘指标水准气泡居中时，竖盘读数为固定读数，如90°或180°、270°、360°(0°)。称为始读数或零位读数。倾斜视线在竖盘上的读数(目标读数a或b)为L，其中：a为仰角目标读数；b为俯角目标读数。∴竖直角α=L-90°竖盘刻划的注记有顺时针方向和逆时针方向两种，不同形式的竖盘始读数不同。测量竖角时应对使用仪器的竖盘形式进行确认。逆时针刻划顺时针刻划第二节光学经纬仪一.经纬仪概述按读数系统分为光学经纬仪、游标经纬仪、电子经纬仪。按精度分为DJ1、DJ2、DJ6、DJ15等。D—大地测量仪器J—经纬仪数字—测角精度（一测回方向观测中误差）二.DJ6级光学经纬仪的构造基本构造照准部、水平度盘、基座。照准部1.望远镜视准轴—CC、横轴—HH、竖轴—VV两对光螺旋—目镜、物镜对光两对制动，微动螺旋—水平、竖直螺旋2.竖盘、水准管、微动螺旋作用：使竖盘指标位于正确位置3.水准管、圆水准器4.读数系统反光镜、测微轮、读数显微镜水平度盘1.玻璃度盘，最小分划30′…1°2.复测板手又称离合器，是控制水平读盘与照准部之间离与合的装置；拨盘手轮可以拨动读盘转动。用以改变起始方向水平度盘读数。基座脚螺旋，固定螺旋，连接板三个脚螺旋用于整平仪器；连接板三脚架上的基座中心连接螺旋(带挂钩，用于挂垂球，完成仪器对中)，可以通过连接板将仪器稳固地安置在脚架上。三.J6级光学经纬仪的读数方法测微装置读取度盘分和秒的设备。基本原理读数L=L0+ΔL=水平度盘读数+测微器读数测微器形式分微尺式的测微器度盘最小分划值1°，分微尺总长为1°，分成六大格，每格10′，再分成十小格，每小格1′，可估读到6″。利用度盘刻度线，在分微尺上读数分微尺测微器读数窗视场上面为水平度盘；下面为竖直度盘。0173水平度盘读数：730424″平行玻璃板测微器平行玻璃板与分微尺由测微手轮控制。转动测微手轮，使度盘像移动，则移动量可在分微尺上读出。度盘最小分划值30′，分微尺总长为30′，分成30个大格，每大格1′，再分成三小格，每小格为20″，可估读到5″。读数窗显示上面读ΔL指标线是单线中间读竖盘L0指标线是双线下面读水平度盘L0指标线是双线读数方法转动测微轮水平度盘L=49°30′+22′30″再转动测微轮竖直度盘L=107°00′+01′50″三、竖盘装置竖直度盘固定在望远镜的旋转轴（横轴）上。基本装置包括竖直度盘、竖盘指标水准管、竖盘指标水准管微动螺旋。应满足的条件当望远镜视线水平，指标水准管气泡居中时，竖盘指标的零位读数应保证为90°的整倍数（90°、270°、180°、360°或0°）。如果条件不满足，指标偏离正确位置的夹角x，称为指标差，则会使竖盘读数增大或减小一个指标差...
