第十一章 图样画法VIP免费

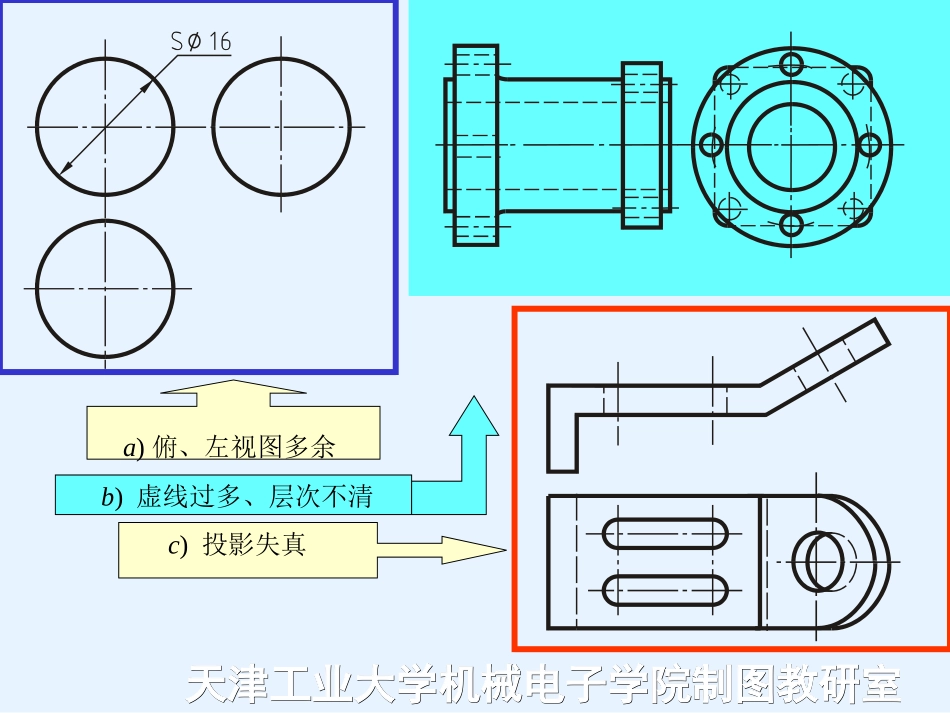

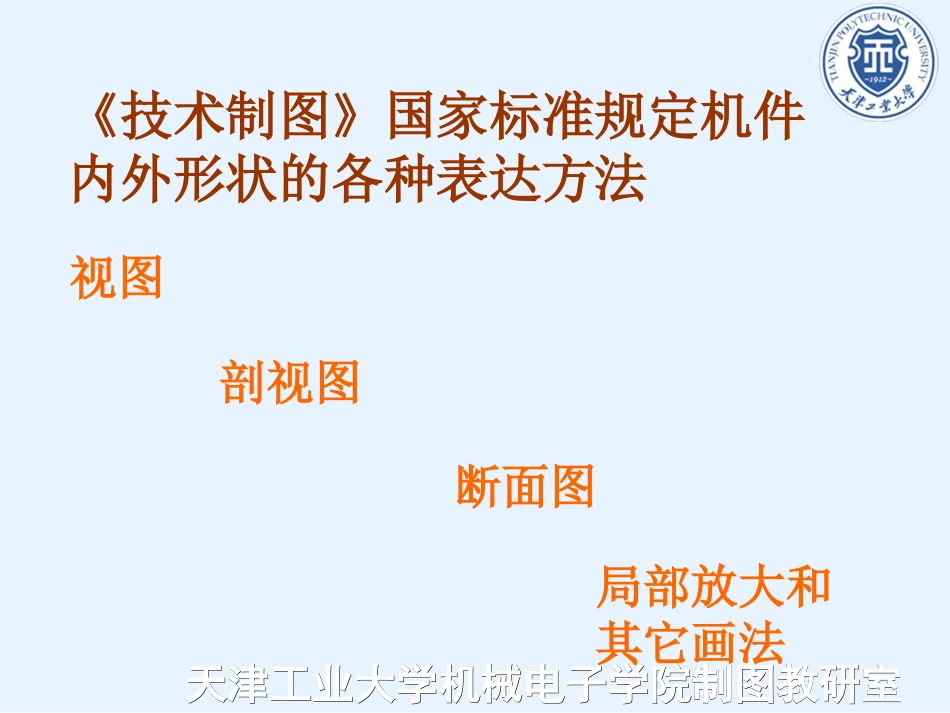

天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室第十一章图样画法天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室a)俯、左视图多余b)虚线过多、层次不清c)投影失真天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室《技术制图》国家标准规定机件内外形状的各种表达方法视图剖视图断面图局部放大和其它画法天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室右视图主视图俯视图左视图后视图仰视图⒈形成从右向左投射从下向上投射从后向前投射§1视图视图主要用于表达物体的外部结构和形状。视图的种类有基本视图、向视图、局部视图和斜视图。1.1基本视图天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室⒉六个投影面的展开主视俯视左视右视后视仰视天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室除后视图外，靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。⒊六面视图的投影对应关系长高宽上下左右前后右左度量对应关系：仍遵守“三等”规律方位对应关系：主视俯视仰视左视右视后视长天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室二、向视图向视图是可自由配置的视图※在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。CDDBBC自由配置EEFF按基本位置配置天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室国标规定：在完整、清晰地表达机件各部分形状的前提下，力求制图简便；视图一般只画出机件的可见部分，必要时才画出其不可见部分。天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：局部视图断裂边界应以波浪线或双折线表示。ABCCAB波浪线不能超出轮廓线，不能与其他图线重合。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。用带字母的箭头指明要表达的部位和投射方向并注明视图名称。1.3局部视图•当局部视图按投影关系配置，中间又没有其他图形隔开，可省略标注。天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室局部视图是将物体的某一部分向基本投影面投射所得的视图。注意事项：局部视图的范围用波浪线表示。ABCCAB波浪线不能超出轮廓线，不能与其他图线重合。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。用带字母的箭头指明要表达的部位和投射方向并注明视图名称。当局部视图按投影关系配置，中间又没有其他图形隔开，可省略标注。1.3局部视图天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室BABA天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室波浪线画在机件的实体部分，不应超出机件。天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室•对称构件或零件的视图可只画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线。天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室问题：当物体的表面与投影面成倾斜位置时，其投影不反映实形。★增设一个与倾斜表面平行的辅助投影面。解决方法：★将倾斜部分向辅助投影面投射。VHPA斜视图是物体向不平行于基本投影面的平面投射所得的视图。1.4斜视图天津工业大学机械电子学院制图教研室天津工业大学机械电子学院制图教研室AA斜视图的画法画斜视图的注意事项：斜视图必须进行标注。允许将斜视图旋转配置，但需在斜视图上方注明（用箭头表示旋转方向，字母表示视图名称“”）。AA字母靠近箭头端，符号方向与旋转方向一致。斜视图的断裂边界用波浪线表示。天津工业大学机械电子学院制图教研室天津...
