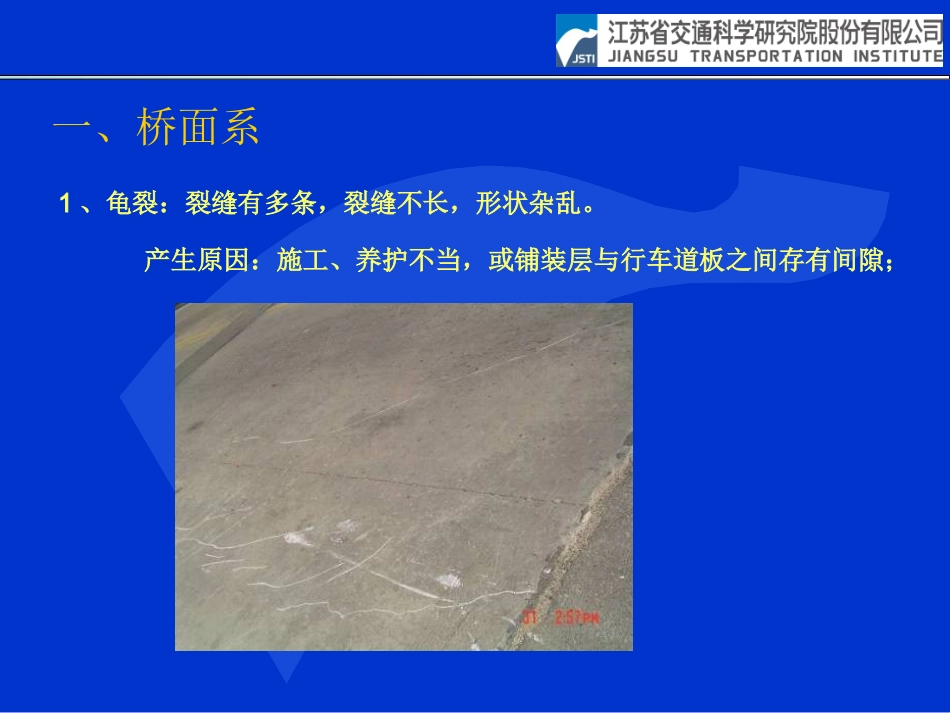

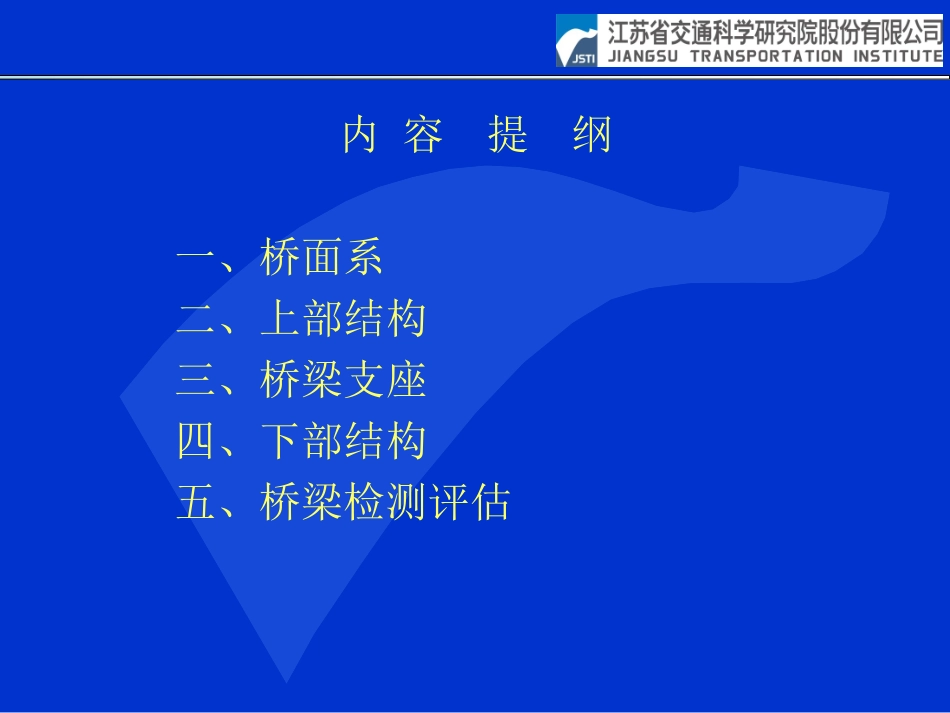

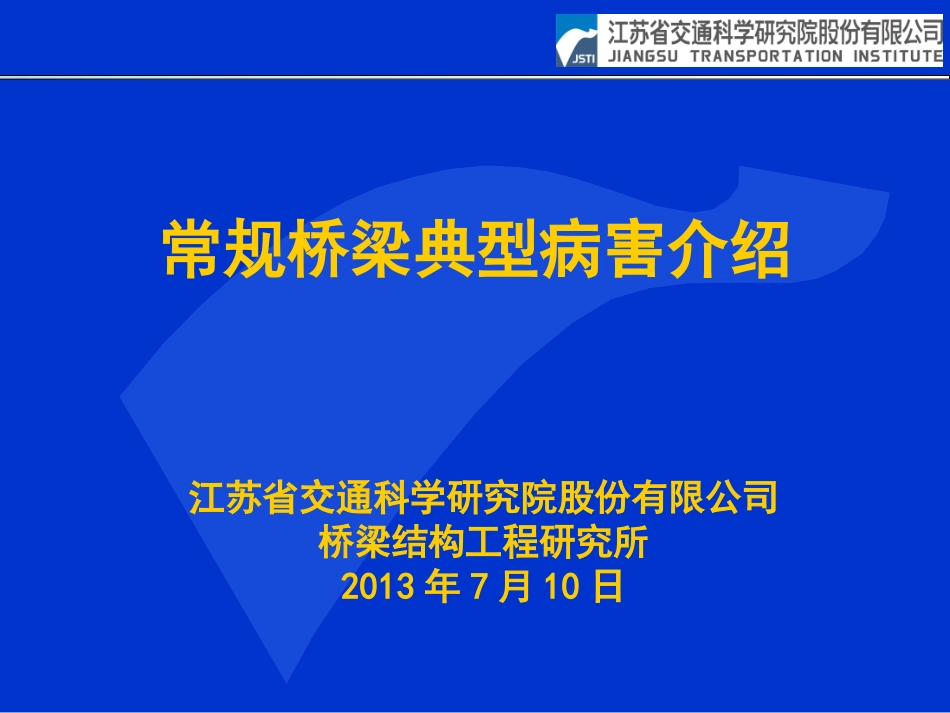

江苏省交通科学研究院股份有限公司桥梁结构工程研究所2013年7月10日常规桥梁典型病害介绍内容提纲一、桥面系二、上部结构三、桥梁支座四、下部结构五、桥梁检测评估一、桥面系1、龟裂：裂缝有多条，裂缝不长，形状杂乱。产生原因：施工、养护不当，或铺装层与行车道板之间存有间隙；2、横向裂缝：桥梁宽度方向。产生原因：温度应力，或上部结构受力裂缝的反射；检查要点：裂缝在桥上的位置（墩顶）。3、纵向裂缝：桥梁的长度方向。产生原因：施工养护不当；或装配式简支梁接缝质量差；或桥面板上裂缝的反射；检查要点：纵向裂缝在桥梁横断面的位置（是否在接缝处）；4、断裂或破损：水泥混凝土铺装上裂缝宽度较大（开裂），产生原因：铺装层与桥面板之间存在脱空间隙。5、坑槽：铺装层局部存在凹陷；产生原因：铺装层材料质量分布不均，局部区域混凝土抗剪强度不够；6、露筋：铺装层内的钢筋露出铺装层表面；产生原因：铺装层的保护层厚度太薄、车辆磨耗所致。7、车撤：沥青混凝土铺装上不平整，沿行车方向存在具有一定长度的凹槽；产生原因：沥青混凝土材料质量差；8、拥包：沥青混凝土铺装上存在隆起的鼓包；产生原因：沥青软化、铺装层与桥面板之间粘结强度不够。9、桥面与道路连接处病害类型桥面与道路连接处接缝存在错台，接缝处桥面破损。产生原因：桥头搭板、路基下沉。检查要点：桥头有明显跳车现象。10、排水设施病害类型泄水管堵塞，产生原因为桥面垃圾未及时清除；排水管破损，产生原因是管老化，质量差。11、伸缩缝病害类型伸缩缝中堵塞，产生原因为桥面垃圾堆积未清除；橡胶条破裂，产生原因为橡胶条老化质量差，或施工安装不当；伸缩缝周边混凝土破损，产生原因为伸缩缝安装时两接边高差过大；12、人行道板病害类型人行道板裂缝、铺砌破损，路缘石松动、残缺；产生原因：施工质量差13、护栏病害类型露筋与扶手脱落栏杆与扶手钢筋锈蚀，产生原因为保护层太薄；扶手断裂或脱落，产生原因施工或安装质量差。14、防撞墙病害类型防撞墙裂缝，产生原因为施工不当，或断缝设置不合理，或防裂钢筋配筋不足；钢筋锈蚀，产生原因为保护层厚度薄，不满足规范要求。二、上部结构1、钢筋混凝土板桥钢筋混凝土板桥的常见病害主要是底板裂缝、露筋，接缝渗水。钢筋混凝土板的裂缝有，即龟裂、横向裂缝和纵向裂缝。底板纵向裂缝：产生原因是由于板比较宽，为双向受力状态，故底板的横向受力钢筋布置不足。底板露筋：产生原因是桥下净空高度小，受车辆擦伤致混凝土剥落。底板开裂，产生原因分析：该裂缝为横向裂缝，位于跨中区域，同时有几条裂缝，故该裂缝为受力裂缝，需要对施工工艺和承载能力做复核。底板渗水，产生原因分析：该桥底板中存在纵向裂缝导致渗水，则是底板横向构造不足或施工底板厚度偏薄；接缝处渗水则是浇注的接缝混凝土不密实导致的。2、钢筋混凝土简支T梁钢筋混凝土简支T梁常见病害为：梁肋竖向裂缝、斜向裂缝；T梁翼缘板钢筋外露锈蚀与接缝渗水；横隔板裂缝、露筋和其连接处混凝土剥落等。对钢筋混凝土简支T梁产生的裂缝进行分析主要是要区别是荷载产生的受力裂缝还是非荷载（如温度、混凝土收缩等）产生的非受力裂缝。检查要点：绘制裂缝形态图，即裂缝延伸的走向，裂缝宽度和裂缝位置。如在梁肋两侧存在多条竖向裂缝，梁肋底面也有横向裂缝，裂缝形态呈现为U字形，且裂缝宽度是下面大、上面小，则该裂缝为受力裂缝。裂缝原因分析：该梁肋一侧在全跨范围内分布有8条裂缝，不仅跨中区域存在有裂缝，而且L/4区域也有裂缝；裂缝位于梁肋的中部。依据该形态分析出该裂缝是由混凝土收缩产生的裂缝。裂缝原因分析：该梁肋侧面存在竖向裂缝，位于梁肋下缘，且在梁肋底面也有横向裂缝，裂缝形态呈U字形，故该裂缝为荷载作用产生的受力裂缝。钢筋混凝土翼缘板常见的病害主要为翼缘板之间连接缝混凝土剥落、露筋，翼缘板存在裂缝，并有白色物质渗出。露筋、接缝渗水，产生的原因：施工质量问题；混凝土剥落、裂缝，产生的原因：翼缘板厚度偏薄。梁底混凝土剥落、露筋，产生的原因分析：该梁在跨中几个局部区域存在该病害，通常为桥下净高不足，梁底受到车辆或船只的撞击产...
