MRI常见伪影简介VIP免费

MRI常见伪影简介_第1页
1/55
MRI常见伪影简介_第2页
2/55
MRI常见伪影简介_第3页
3/55

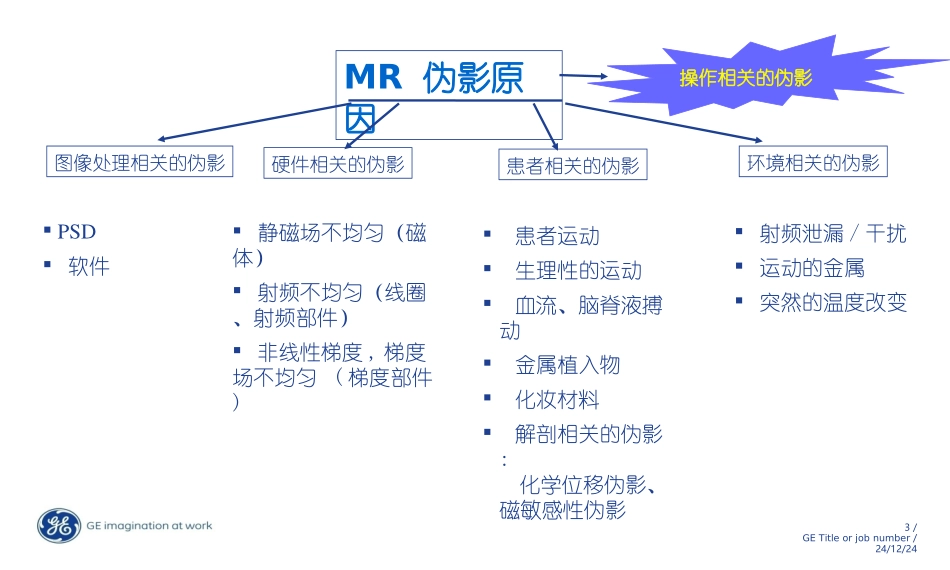

MRI常见伪影--从应用角度看伪影2/GETitleorjobnumber/24/12/24关于伪影……MRI图像中每个点的信息,都由频率和相位编码决定。当接收信息的频率和相位编码受到外界干扰时,将导致图像伪影的出现。绝大多数的情况下,伪影将影响医生对图像的判读、对病变的诊断。..识别和设法消除/减小这些伪影非常造重要,从而也要求我们对MRI的物理原理和基本硬件构造有所了解。3/GETitleorjobnumber/24/12/24MR伪影原因图像处理相关的伪影硬件相关的伪影患者相关的伪影PSD软件环境相关的伪影静磁场不均匀(磁体)射频不均匀(线圈、射频部件)非线性梯度,梯度场不均匀(梯度部件)患者运动生理性的运动血流、脑脊液搏动金属植入物化妆材料解剖相关的伪影:化学位移伪影、磁敏感性伪影射频泄漏/干扰运动的金属突然的温度改变操作相关的伪影4/GETitleorjobnumber/24/12/24MR伪影图像处理相关的伪影硬件相关的伪影患者相关的伪影卷褶化学位移截断部分容积数据错误(ghost)环境相关的伪影磁场不均匀射频相关a.层间交叉b.拉链伪影c.射频馈通d.射频噪声梯度相关a.涡流b.非线性c.几何变形运动伪影磁敏感性伪影、金属伪影拉链伪影……5/GETitleorjobnumber/24/12/24日常应用常见伪影类型频率相位空间信号的振幅改变卷褶伪影化学位移伪影部分容积效应截断伪影鬼影运动伪影交叉伪影金属伪影磁敏感性伪影ASSET伪影Annefact伪影灯心绒伪影细线伪影线圈信号不均匀拉链伪影电解质效应原因:机器不能识别带宽以外的频率。任何超出范围外的频率将同带宽内的一个频率相“混叠”。卷褶伪影身体左手臂右手臂左手臂信号混叠fmax-fmax超过fmax的频率混叠到较低频率图像处理伪影伪影特点:频率、相位方向均可出现,视野一侧FOV以外的信号叠加在另一侧的FOV内3D也可出现在层面选择方向。最后一层可叠加到第一层。卷褶伪影解决办法:•加大FOV•NPW•饱和脉冲•3D舍弃开始与最后几个层面图像处理伪影化学位移伪影原因:不同分子中氢质子以稍有不同的频率进动。在梯度场内,这些氢质子的位置将会被错误记录。--水内的质子相对向更高频率编码方向运动,而脂肪则相反。位移导致在较低频率发生重叠,而较高频率处信号衰减。暗亮脂肪Gx-Gx图像处理伪影化学位移伪影伪影特点:出现在频率编码方向上(常规FSE序列或梯度回波)。在较低频率的方向出现一条亮带,而较高频率的方向出现一条暗带。解决办法:•升高带宽•降低空间分辨率(Nx)•脂肪抑制•长TE图像处理伪影II型化学位移伪影----反相位暗亮脂肪Gx-Gx伪影特点:出现在频率编码方向上(常规FSE序列或梯度回波)。在较低频率的方向出现一条亮带,而较高频率的方向出现一条暗带。解决办法:•升高带宽•降低空间分辨率(Nx)•脂肪抑制•长TE化学位移伪影图像处理伪影原因:有限的采样次数和采样时间不能准确描述一个阶梯状信号的强度变化。截断伪影F.T.tw图像处理伪影伪影特点:相位方向更常见,在高对比度界面(颅骨/脑、脊髓/CSF、半月板/液体等)形成交替的亮带和暗带。截断伪影解决办法:•增加采样时间(减小带宽)以减小波纹•降低像素大小(增加Np或减小FOV)T2FRFSEPropellerT2图像处理伪影原因:由于像素过大,导致像素内信号平均,使一个体素内混合多种组织对比,分辨率降低。部分容积伪影3mmslice10mmslice层厚增加,分辨率降低.伪影特点:同一像素中显示多种组织,易对临床诊断造成混淆解决办法:降低层厚图像处理伪影原因:回波中心偏移、持续相位编码偏移,或回波幅度不稳定。往往可由于系统不稳定或患者运动所致。鬼影(Ghost)伪影特点:往往出现在相位编码方向。由于患者运动的伪影只出现在运动的部位,而系统原因的伪影可在整个FOV中出现伪影。解决办法:•病人制动•请工程师帮助检修。图像处理伪影原因:回波中心偏移、持续相位编码偏移,或回波幅度不稳定。往往可由于系统不稳定或患者运动所致。鬼影(Ghost)伪影特点:往往出现在相位编码方向。由于患者运动的伪影只出现在运动的部位,而系统原因的伪影可在整个FOV中出现伪影。解决办法:•病人制动•请工程师帮助检修。图像处理伪影Norma...
