挖掘机 概述VIP免费

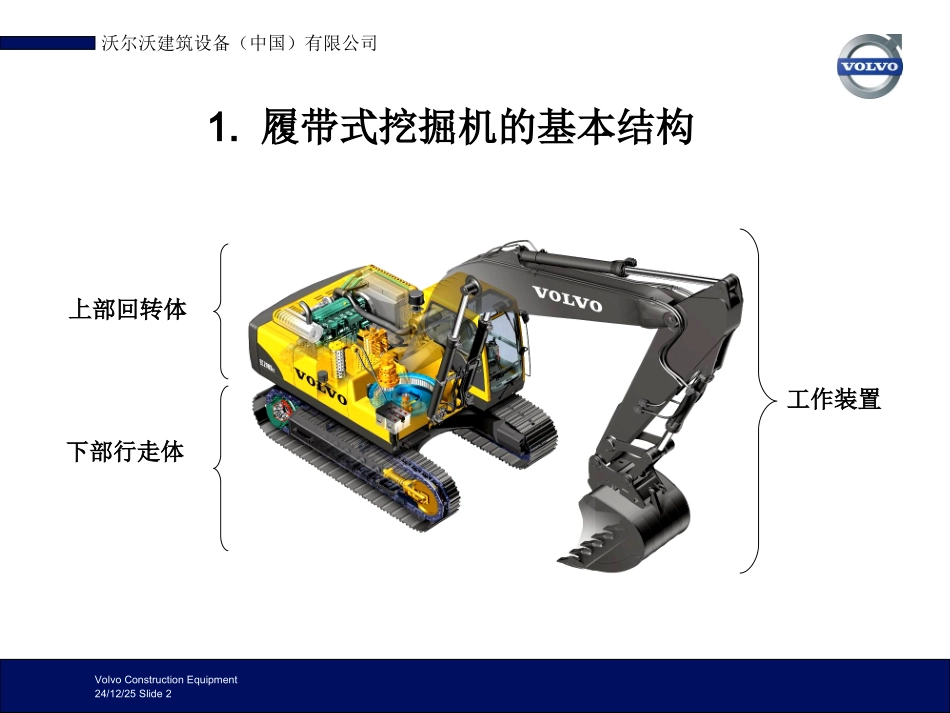

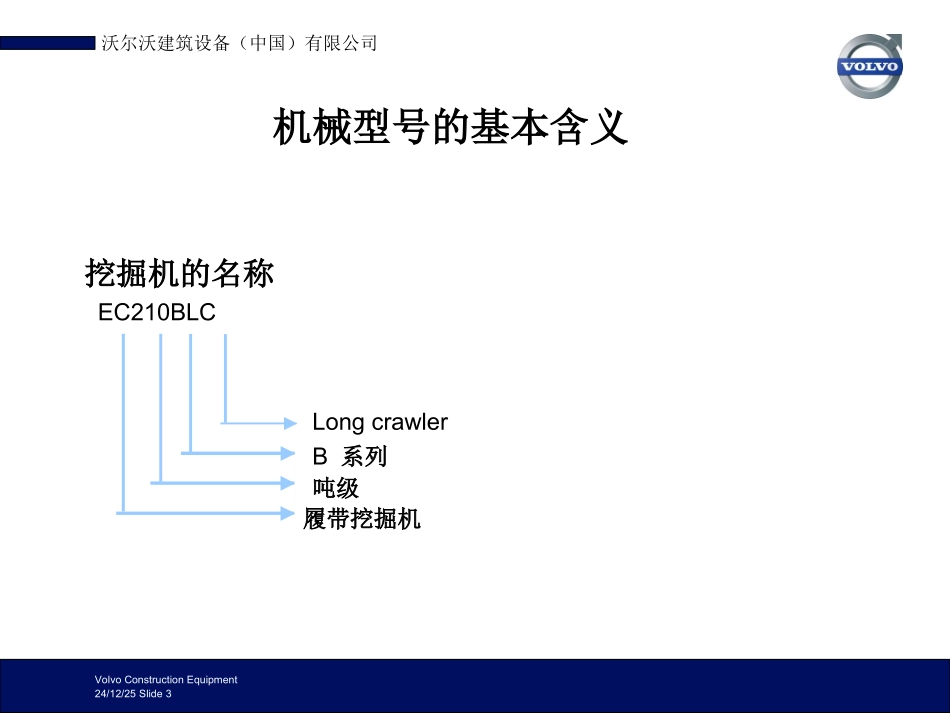

EC210B概述VolvoConstructionEquipment24/12/25Slide2沃尔沃建筑设备（中国）有限公司1.履带式挖掘机的基本结构工作装置下部行走体上部回转体VolvoConstructionEquipment24/12/25Slide3沃尔沃建筑设备（中国）有限公司机械型号的基本含义挖掘机的名称EC210BLCLongcrawlerB系列吨级履带挖掘机VolvoConstructionEquipment24/12/25Slide4沃尔沃建筑设备（中国）有限公司2.挖掘机相关参数的简介VolvoConstructionEquipment24/12/25Slide5沃尔沃建筑设备（中国）有限公司操作重量•操作重量是挖掘机三个重要参数（发动机功率，铲斗容量，操作重量）之一•操作重量决定了挖掘机的级别，决定了挖掘机挖掘力的上限。•挖掘力≦工作重量•：地面和履带间的附着力系数•如果挖掘力超过这个极限，在反铲的情况下，挖掘机将打滑，并被向前拉动，这非常危险。在正铲情况下，挖掘机将向后打滑。VolvoConstructionEquipment24/12/25Slide6沃尔沃建筑设备（中国）有限公司挖掘力•对于挖掘力来说，挖掘力主要分为小臂挖掘力和铲斗挖掘力。•两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不同，小臂挖掘力来自小臂油缸；而铲斗挖掘力来自铲斗油缸。小臂挖掘力铲斗挖掘力小臂油缸力铲斗油缸力VolvoConstructionEquipment24/12/25Slide7沃尔沃建筑设备（中国）有限公司接地比压•接地比压的大小决定了挖掘机适合工作的地面条件。•接地压力指机器重量对地面产生的压力，用下面的公式表示：•接地比压全部与地面接触的面积工作重量VolvoConstructionEquipment24/12/25Slide8沃尔沃建筑设备（中国）有限公司履带板的说明•给机器装上合适的履带板是很重要的。对履带式挖掘机来说，选择履带的标准是：只要有可能，尽量使用最窄的履带板。•常用履带类型：•齿履带板•平履带板VolvoConstructionEquipment24/12/25Slide9沃尔沃建筑设备（中国）有限公司行走速度与牵引力•对于履带式挖掘机而言，行走时间大概占整个工作时间的十分之一。•一般而言，两速可以满足挖掘机的行走性能。•牵引力是指挖掘机行走时所产生的力，主要取决于挖掘机的行走马达。•这两个行走性能参数表明了挖掘机行走的机动灵活性及其行走能力。在各个厂家的样本中均能体现。VolvoConstructionEquipment24/12/25Slide10沃尔沃建筑设备（中国）有限公司爬坡能力•爬坡能力是指爬坡、下坡，或在一个坚实、平整的坡上停止的能力。•两种表示方法：角度，百分比VolvoConstructionEquipment24/12/25Slide11沃尔沃建筑设备（中国）有限公司提升能力•提升能力是指额定稳定提升能力或额定液压提升能力中较小的一个。•额定稳定提升能力：75%的倾翻载荷•额定液压提升能力：87%的液压提升能力额定稳定额定稳定额定液压额定液压VolvoConstructionEquipment24/12/25Slide12沃尔沃建筑设备（中国）有限公司回转速度•回转速度是指挖掘机空载时，稳定回转所能达到的平均最大速度。•这意味着定义的回转速度，既不是指起动时的，也不是指制动时的回转速度；也就是说，不是加速或减速的回转速度。对于一般的挖掘工作来说，这种挖掘机在0°到180°的范围内工作时，回转马达有加速或减速，当转到270°到360°范围内时，回转速度达到稳定。因此，在实际的挖掘工作中，上面定义的回转速度是不切实际的。也就是说，需要的实际回转性能是可用回转扭矩表示的加速/减速。加速阶段恒定阶段减速阶段VolvoConstructionEquipment24/12/25Slide13沃尔沃建筑设备（中国）有限公司发动机功率的澄清总功率（grosshorsepower）•指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清器的情况下，在发动机飞轮上测得的输出功率。有效的功率（nethorsepower）•指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气滤清器的情况下，在发动机飞轮上测得的输出功率。VolvoConstructionEquipment24/12/25Slide14沃尔沃建筑设备（中国）有限公司噪音的测定•挖掘机噪音的主要来源于发动机。•两种噪音：•操作人员耳边的噪音测定•机器周围噪音测定VolvoConstructionEquipment24/12/25Slide15沃尔沃建筑设备（中国）有限公司EC210B工...
