第17讲断面图及其它表达法VIP免费

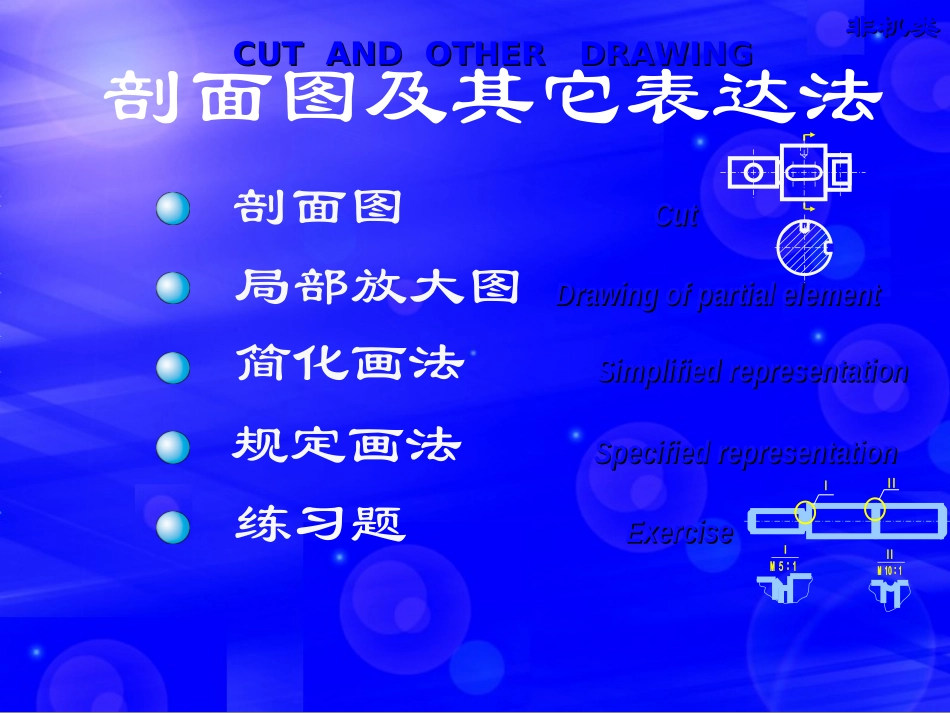

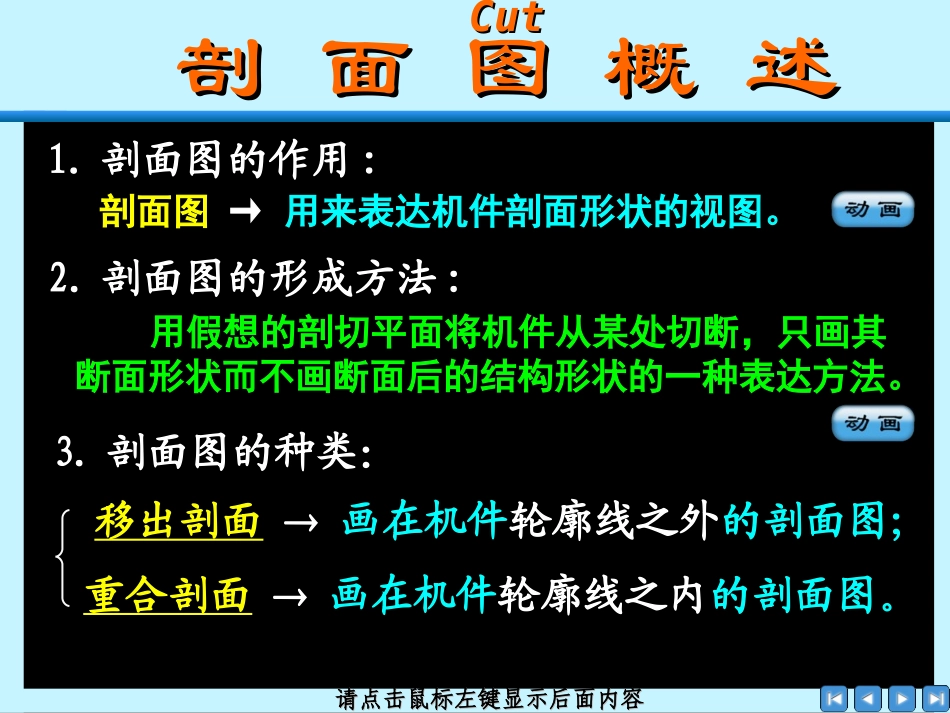

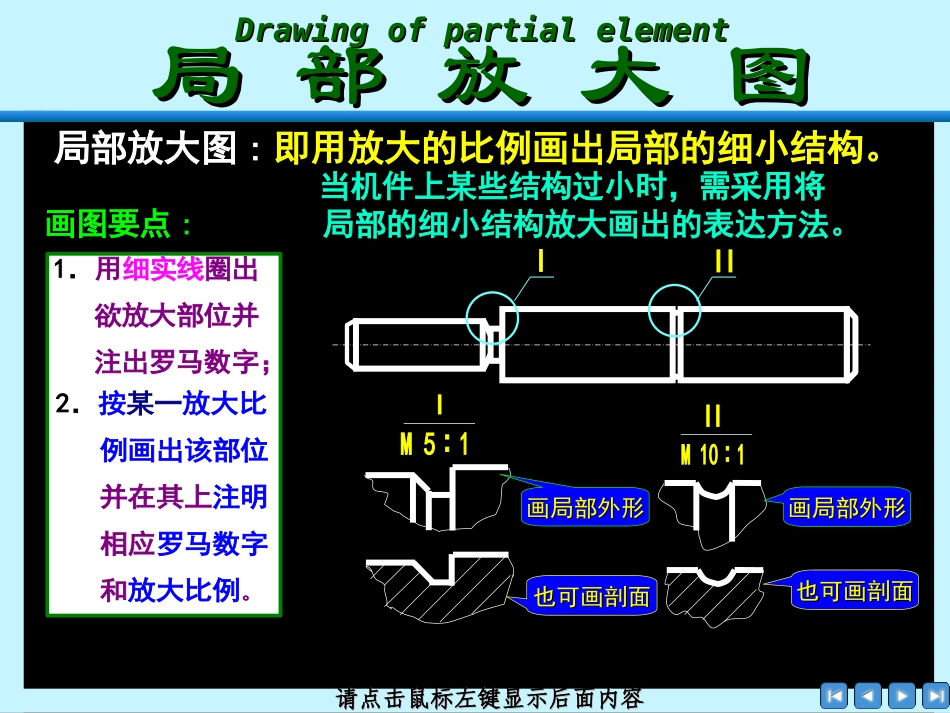

剖面图CutCut局部放大图DrawingofpartialelementDrawingofpartialelement简化画法SimplifiedrepresentationSimplifiedrepresentation规定画法SpecifiedSpecifiedrepresentationrepresentation练习题ExerciseExerciseCUTANDOTHERDRAWINGCUTANDOTHERDRAWING剖面图及其它表达法ⅠM5∶1M10∶1ⅡⅠⅡ非机类非机类CutCut剖面图概述剖面图概述1.剖面图的作用:剖面图→用来表达机件剖面形状的视图。2.剖面图的形成方法:用假想的剖切平面将机件从某处切断，只画其断面形状而不画断面后的结构形状的一种表达方法。3.剖面图的种类：移出剖面画在机件轮廓线之外的剖面图；重合剖面画在机件轮廓线之内的剖面图。请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容ⅠⅡⅠM5∶1M10∶1Ⅱ1．用细实线圈出欲放大部位并注出罗马数字；2．按某一放大比例画出该部位并在其上注明相应罗马数字和放大比例。画局部外形画局部外形也可画剖面也可画剖面画局部外形画局部外形也可画剖面也可画剖面DrawingofpartialelementDrawingofpartialelement局部放大图局部放大图局部放大图:即用放大的比例画出局部的细小结构。当机件上某些结构过小时，需采用将局部的细小结构放大画出的表达方法。画图要点:请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容1.1.对称结构的回转体可只画半边或四分之一，并对称结构的回转体可只画半边或四分之一，并在对称中心线上用与其垂直的平行线标注即可。在对称中心线上用与其垂直的平行线标注即可。SimplifiedrepresentationSimplifiedrepresentation简化画法简化画法请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容20个6个18个60°6个22．多个相同结构．多个相同结构((孔、槽、齿等孔、槽、齿等))按规律分布按规律分布时时,,只画出二或三个只画出二或三个,,其余用点划线标明中其余用点划线标明中心位置或用细线连接，并注明总数即可。心位置或用细线连接，并注明总数即可。请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容SimplifiedrepresentationSimplifiedrepresentation简化画法简化画法3.3.较长的简单杆类件可采用剖开画法较长的简单杆类件可采用剖开画法,,注注意沿其长度方向的形状或斜度应一致。意沿其长度方向的形状或斜度应一致。圆柱形长轴圆柱形长管棱柱形长杆请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容SimplifiedrepresentationSimplifiedrepresentation简化画法简化画法4.4.对回转体上的孔对回转体上的孔、、槽等结构的相贯线可用轮廓线代槽等结构的相贯线可用轮廓线代替替，，但必须有一个视图已将孔但必须有一个视图已将孔、、槽等结构表达清楚槽等结构表达清楚。。已有图形表达该圆孔则省略相贯线已有图已有图形表达形表达该圆孔该圆孔则省略则省略相贯线相贯线已有图形表达该圆孔则省略相贯线已有图形表达该长已有图形表达该长槽则省略相贯线槽则省略相贯线请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容SimplifiedrepresentationSimplifiedrepresentation简化画法简化画法5.机件上的滚花或网状结构只需在其轮廓线旁画出少许，并注明要求即可。直纹滚花0.8网纹滚花0.8请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容SimplifiedrepresentationSimplifiedrepresentation简化画法简化画法SpecifiedSpecifiedrepresentationrepresentation规定画法规定画法1.1.当机件上的小平面在视图中尚未表达当机件上的小平面在视图中尚未表达清楚时，可用相交细实线来表达。清楚时，可用相交细实线来表达。小平面未用左视图或剖面图表达则画相交细实线小平面未用剖面图表达，则应画相交细实线。请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容2.2.当剖切面通过机件上的筋当剖切面通过机件上的筋((肋肋))板板、、轮辐等薄壁轮辐等薄壁结构对称平面时结构对称平面时,,只画其轮廓线只画其轮廓线,,不画剖面线。不画剖面线。肋板按未剖画肋板按未剖画剖切面位置剖切面位置请点击鼠标左键显示后面内容请点击鼠标左键显示后面内容SpecifiedSpecifiedrepresentationrepresentation规定画法规定画法3.3.当回转体上均匀分布的...
