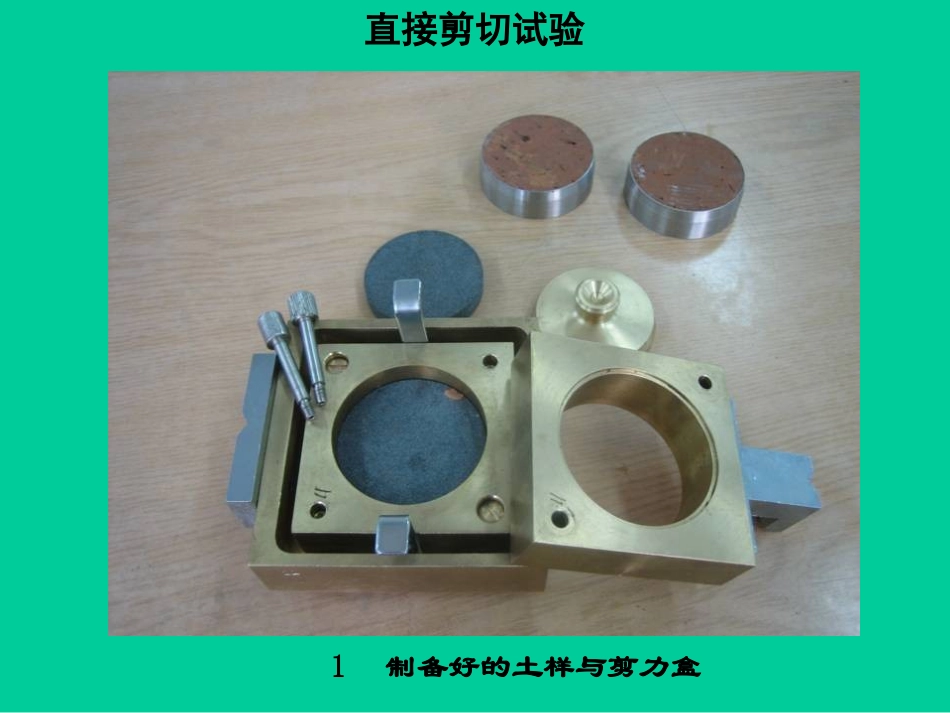

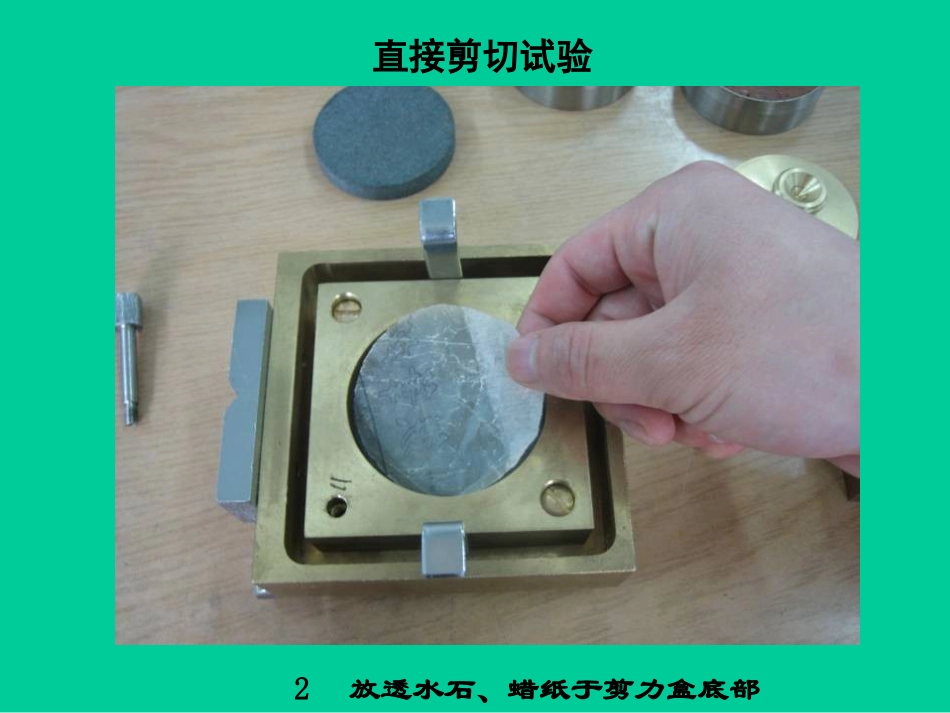

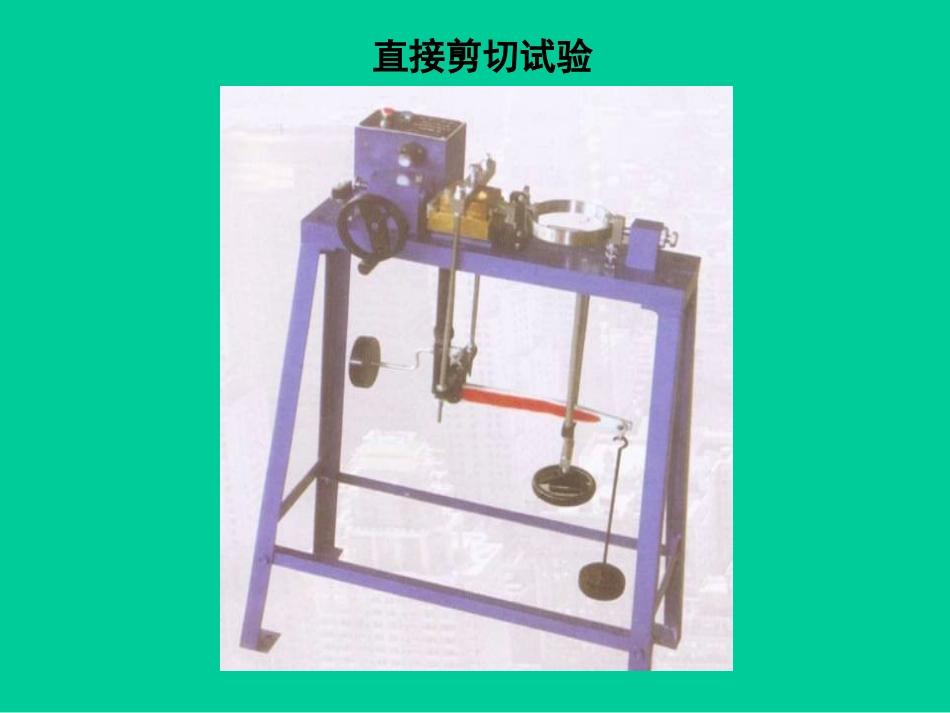

直接剪切试验直接剪切试验1制备好的土样与剪力盒直接剪切试验2放透水石、蜡纸于剪力盒底部直接剪切试验3放剪力盒上部份直接剪切试验4对齐上下剪力盒直接剪切试验5用销钉固定直接剪切试验6将环刀土样置于剪力盒上直接剪切试验7加蜡纸直接剪切试验8加透水石直接剪切试验9用加压盖板将土样压入剪力盒中直接剪切试验10移去环刀直接剪切试验11装好土样的剪力盒直接剪切试验12将滑动槽中放入钢珠直接剪切试验13将剪力盒放入仪器直接剪切试验14放加压框直接剪切试验15选择手动挡位直接剪切试验16旋转手轮使仪器各部位接触直接剪切试验17仪器接触好时,百分表指针开始转动直接剪切试验18调杠杆水平直接剪切试验19施加荷载直接剪切试验20拔去销钉直接剪切试验21百分表归零直接剪切试验22选择自动挡挡位直接剪切试验23将开关打到剪切方向,开始剪切直接剪切试验24手轮每转一圈,读一次百分表读数直接剪切试验25剪切至百分表读数不动或倒退时,停止剪切，卸载。换第2块土样试验，一组剪切试验需3~5块土样。直接剪切试验计算试验结果整理（1）计算每一试样的剪应力及剪应力剪切位移为式中——剪应力，kPa；——剪切位移，0.01mm；C——量力环校正系数，kPa/0.01mm；R——量力环测微表读数，0.01mm；——手轮转一转的剪切位移量，0.001mm；n——手轮转数。CR)(RnLLLL•绘制-关系曲线。以剪应力为纵坐标，剪切位移为横坐标，绘制剪应力与剪切位移关系曲线。选取土的剪应力与剪切位移关系曲线上的峰值或稳定值作为土的抗剪强度•绘制-关系曲线。以剪应力为纵坐标，垂直应力为横坐标，绘制剪应力与垂直应力关系曲线。根据-关系曲线，求出土的凝聚力c和内摩擦角直接剪切试验绘图位移关系曲线剪切强度与垂直压力关系曲线
