汶瑞多圆盘使用说明书VIP专享VIP免费

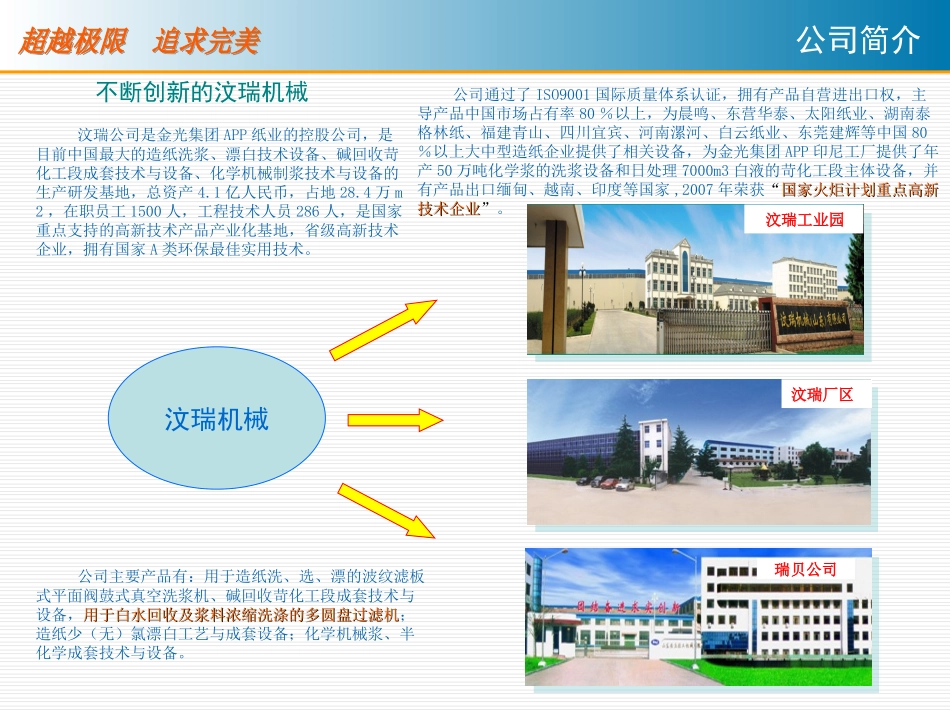

汶瑞机械(山东)有限公司公司简介不断创新的汶瑞机械汶瑞公司是金光集团APP纸业的控股公司，是目前中国最大的造纸洗浆、漂白技术设备、碱回收苛化工段成套技术与设备、化学机械制浆技术与设备的生产研发基地，总资产4.1亿人民币，占地28.4万m2，在职员工1500人，工程技术人员286人，是国家重点支持的高新技术产品产业化基地，省级高新技术企业，拥有国家A类环保最佳实用技术。公司主要产品有：用于造纸洗、选、漂的波纹滤板式平面阀鼓式真空洗浆机、碱回收苛化工段成套技术与设备，用于白水回收及浆料浓缩洗涤的多圆盘过滤机用于白水回收及浆料浓缩洗涤的多圆盘过滤机；造纸少（无）氯漂白工艺与成套设备；化学机械浆、半化学成套技术与设备。公司通过了ISO9001国际质量体系认证，拥有产品自营进出口权，主导产品中国市场占有率80％以上，为晨鸣、东营华泰、太阳纸业、湖南泰格林纸、福建青山、四川宜宾、河南漯河、白云纸业、东莞建辉等中国80％以上大中型造纸企业提供了相关设备，为金光集团APP印尼工厂提供了年产50万吨化学浆的洗浆设备和日处理7000m3白液的苛化工段主体设备，并有产品出口缅甸、越南、印度等国家,2007年荣获“国家火炬计划重点高新国家火炬计划重点高新技术企业技术企业”。汶瑞机械汶瑞厂区汶瑞工业园瑞贝公司设备用途设备用途规格参数规格参数工作原理工作原理结构特点结构特点工艺流程图工艺流程图操作说明操作说明管线阀门安装管线阀门安装X/Z/D圆盘过滤机使用说明书设备用途圆盘过滤机主要适用于:a.纸机抄纸过程中产生的白水回收。b.制浆过程中的浆料浓缩。设备用途使用本机既可获得良好的经济效益，又能产生良好的社会效益。用于白水回收，不但可以从白水中回收纤维，还能使水得到封闭循环使用，从而降低造纸耗水量，消除白水排放的污染，节约水资源。用于浆料浓缩，清滤液循环使用，降低水的用量.结构紧凑，占地面积小，生产能力大。采用波纹式扇形板，大大提高了有效过滤面积。自动化程度高，操作简便可靠。滤液澄清度高，可循环使用，节约水资源。能耗低，纤维回收率高。优点:技术参数技术参数项目单位指标过滤面积m290120150180210240白水通过量m3/m2h1.6~2.8纤维回收率％90～95清滤液澄清度mg/L﹤60超清滤液澄清度mg/L﹤30浊滤液澄清度mg/L﹤400进口白水浓度％0.35~0.45(加垫层浆后)出浆浓度％3.5~4.5滤盘直径/数量mm/个3600/63600/83600/103600/123600/143600/16滤盘转速r/min0.2~2扇形板数量片16×616x81610161216141616水腿真空度Mpa0.02洗网剥浆水压力Mpa0.7~0.9冲浆水压力Mpa0.2~0.3传动主电机kW7.51115洗网减速机电机kW1.1螺旋输送减机电机kW7.5重量t9.311.213.815.216.517.83600直径系列（XPL系列）表(1)白水回收项目单位指标过滤面积m290120150180210240浆处理量t/m2d0.5~1.2清滤液澄清度mg/L﹤100进浆浓度％0.5~1.2出浆浓度％8~12滤盘直径/数量mm/个3600/63600/83600/103600/123600/143600/16滤盘转速r/min0.2~2扇形板数量片16×616×81610161216141616水腿真空度MPa0.02洗网剥浆水压力MPa0.7~0.9冲浆水压力MPa0.2~0.3传动主电机kW7.51115洗网减速机及电机kW1.1螺旋输送减机电机kW7.5重量t9.311.213.815.216.517.8表(2)浆料浓缩技术参数4500直径系列（ZPL系列）表(3):用于白水回收项目单位指标过滤面积M2260312364416468520白水通过量m3/m2h1.6~2.8纤维回收率％90～95清滤液澄清度mg/L﹤60超清滤液澄清度mg/L﹤30浊滤液澄清度mg/L﹤400进口白水浓度％0.35~0.45(加垫层浆后)出浆浓度％3.5~4.5浆层厚度mm3~5滤盘直径/数量mm/个4500/104500/124500/144500/164500/184500/20滤盘转速r/min0.2~2扇形板数量片20×1020x122014201620182020水腿真空度Mpa0.02洗网剥浆水压力Mpa0.7~0.9冲浆水压力Mpa0.2~0.3传动主电机kW1115洗网减速机电机kW1.5螺旋输送减速机电机kW7.515重量t28.433.337.841.946.251.5技术参数表(4):用于浆料浓缩项目单位指标过滤面积m2260312364416468520浆处理量t/m2d0.5~1.2进浆浓度％0.5~1.2出浆浓度％8~12滤盘直径/数量mm/个4500/104500/124500/144500/164500/184500/20滤盘转速r/min0.2~2扇形板数量...
