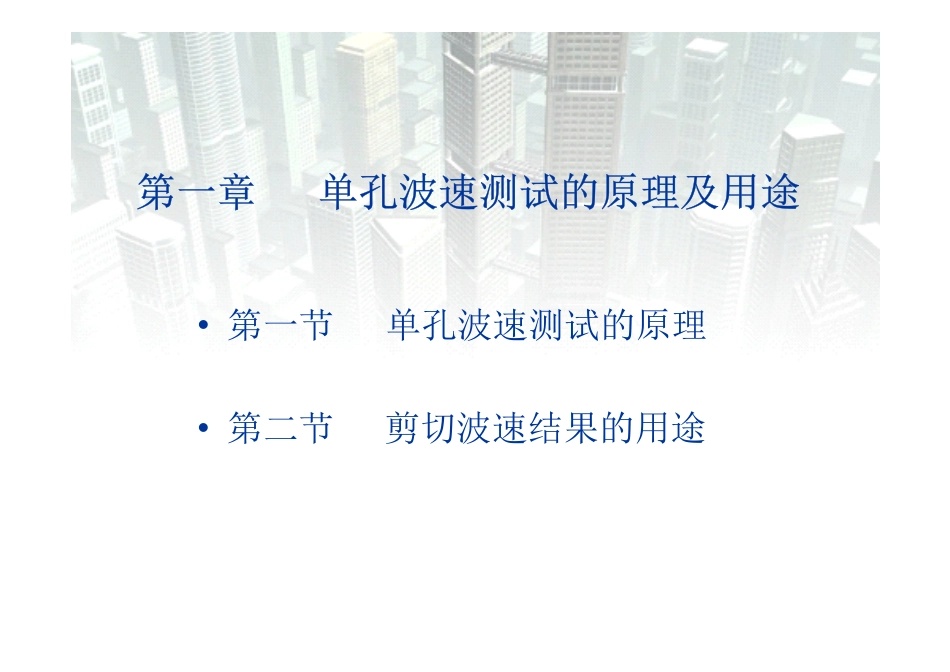

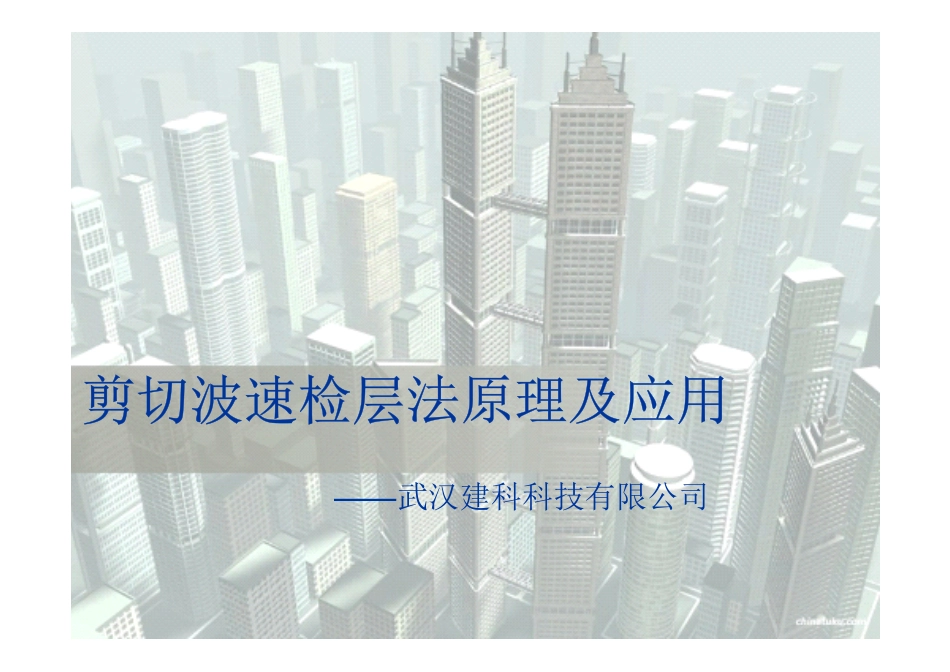

剪切波速检层法原理及应用——武汉建科科技有限公司剪切波速检层法原理与应用————目录•第一章单孔波速测试的原理及用途•第二章剪切波现场测试方法•第三章现场测试注意事项•第四章WAVE2000测试软件操作•第五章常见疑难问题集锦第一章单孔波速测试的原理及用途•第一节单孔波速测试的原理•第二节剪切波速结果的用途第一节单孔波速测试的原理单孔波速测试:弹性波在地层介质中的传播,可分为压缩波(P波)和剪切波(S波),剪切波的垂直分量为SV波,水平分量为SH波。在地层表面传播的面波分为瑞利波(R波)和乐夫波(L波),他们在介质中传播的速度和特性各不相同。由震源产生压缩波和剪切波,经过土层,由孔中的三分量检波器接收,根据波传播的距离和走时计算出场地土的波速,进而评价场地土的工程性质。第二节剪切波速结果的用途•场地土层类别的评价•地震小区的划分•场地液化的判断•场地土层动弹性模量的计算场地土层类别的评价:场地土分类的剪切波速范围土的类型土层剪切波范围(m/s)岩石Vs>800坚硬土或软质岩石800>Vs>500中硬土500>Vs>250中软土250>Vs>150软弱土Vs<150对于软弱土场地,需改良处理,处理前后对场地土层剪切波速进行测量对比,可评价改良处理的结果。第二章剪切波现场测试方法•第一节剪切波的测试设备•第二节剪切波的测试方法•第三节剪切波现场测试操作第一节剪切波的测试设备1、激震源2、剪切波信号接收器3、信号采集设备1、激振源:•震源特点•常见激震系统(1)震源特点•激发出的优势波为SH和SV波•具有可重复性和可反向性(2)常用激震系统•大锤击板法•弹簧激振法•定向爆破法大锤击板法将激振木板平放在离孔口1~3m处的地面,木板规格为:长度约2.5~3m,宽度不小于40cm,厚度不小于15cm,且两端宜包上一定厚度的铁皮或橡胶。木板安装时,宜埋入地面一定深度或木板底面直接嵌有一定长度的铁脚钉直接插入土中,再在木板上压以重物(500Kg以上,压上大卡车双后轮更好),使木板与地面紧密接触,除此之外,还可以在木板的四周打入1m以上的Φ22钢筋以加固木板,以防止敲击时木板的滑移。再用铁锤(或铁球)沿板的纵向分别敲击板的两端,木板与地面耦合产生剪切力,使地层产生相应方向的剪切波。弹簧激振法它是由木板,弹簧、穿心锤等组成.试验前用地脚螺钉将木板固定地面,弹簧一端用地锚固定,试验时将穿心锤拉到一定距离后、突然放开,利用弹簧的弹力冲击木板,使板与地面产生剪切力,从而使地层产生剪切波。这种震源装置使用起来比较麻烦,但稳定性,重复性都较好,激震能量也较大,一般能测较深钻孔的波速。定向爆破法这种装置类似于迫击炮筒,将它固定在地面,炸药在炮筒内爆炸后炮身的后座力使炮架与地面产生强大的剪切力,使地面产生剪切波。这种震源对炮筒内药室的形状有一定的要求,以使爆炸力有较好的集中性与指向性。激振力的大小可由装药量控制,这种震源使用起来也比较麻烦,还存在一定的安全性,所以一般只在深孔波速测试时才使用。2、剪切波信号接收器•剪切波信号接收器的特点•常用剪切波信号接收器的介绍(1)剪切波信号接收器的特点:为速度型检波器,有三个分量,一个垂直,两个水平。三个分量互相垂直,其中两个水平分量在一个平面内相互夹角为90°。这样的夹角可以保证检波器放在孔中任意地方,总有一个检波器与剪切波信号的方向小于或等于45°,以达到采集波形良好的效果。(2)常用剪切波信号接收器的介绍•气囊式井中三分量检波器•弹臂式井中三分量检波器气囊式井中三分量检波器通过充气管给气囊充气使检波器与钻孔壁紧密接触藕合,藕合情况的好坏,对采集波形的影响很大。采用这种检波器可以任意选择是从钻孔底往钻孔口测试还是从钻孔口往钻孔底测试。弹臂式井中三分量检波器通过电池给电磁铁通电吸合杠杆,将检波器放入钻孔中,断开电池使杠杆弹开与钻孔壁紧密接触藕合。由于断开电池后无法将杠杆再次吸合,因此采用这种检波器只能选择从钻孔底往钻孔口测试。3、信号采集仪器设备:WAVE2000场地震动测试仪•WAVE2000仪器性能指标•WAVE2000仪器配置(1)WAVE2000仪器性能指标•采样通道数:4道(3道采样,1道...
