第七章 链传动VIP免费

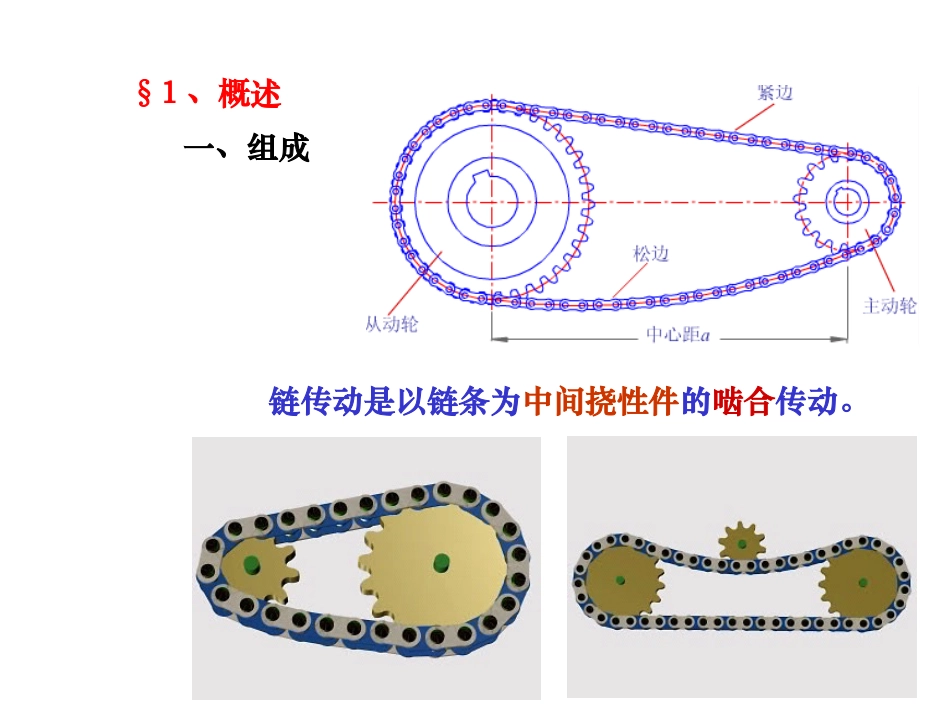

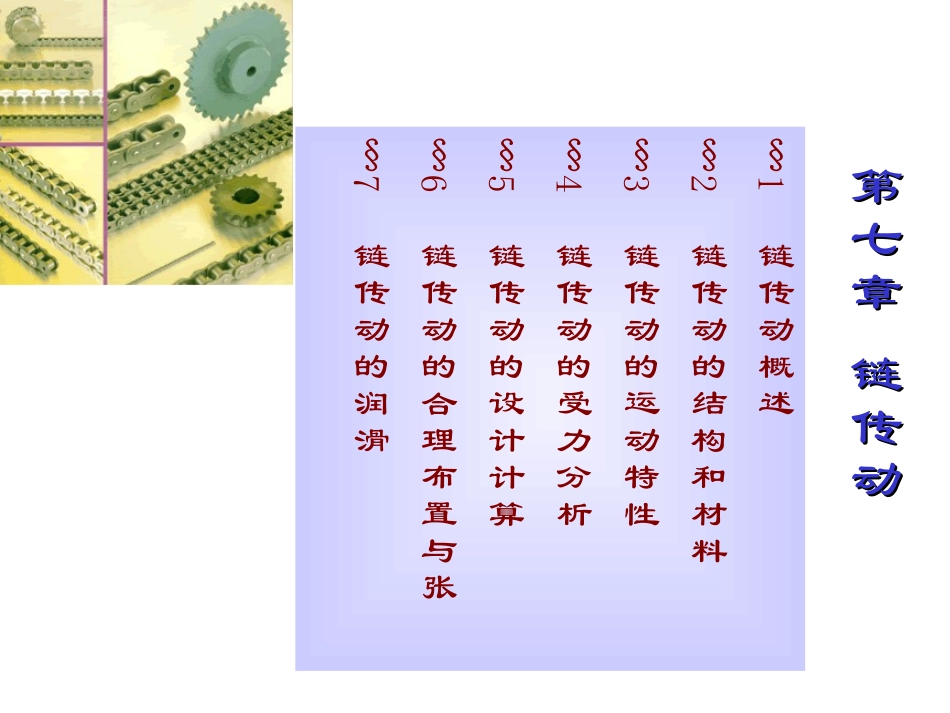

第七章链传动第七章链传动§1链传动概述§2链传动的结构和材料§3链传动的运动特性§4链传动的受力分析§5链传动的设计计算§6链传动的合理布置与张§7链传动的润滑§1、概述一、组成链传动是以链条为中间挠性件的啮合传动。二、优、缺点1、优点与带传动相比：1）constzznni1221平均2）η高3）结构紧凑（ 带传动要求α1＞120°—a↑）4）压轴力小（啮合传动——张紧力小）。5）可在高温、潮湿等恶劣环境下工作。无弹性滑动与齿轮传动相比：1）适于远距离传动。2）成本低（制造、安装精度↓）。2、缺点1）只能用于平行轴间的传动，且同向转动。2）consti瞬，振动、平稳性差、噪音大。3）成本比带传动高。三、应用Pmax→5000kW，vmax→40m/s，imax→15，amax→8m一般：P＜100kW，v＜15m/s，i＜81、不宜用于载荷变化大和急促反向的传动。2、用于a较大，要求i平均不变，而不宜采用齿轮或带传动场合。∴广泛应用在自行车、摩托车挖掘机（恶劣工作条件）其它低速重载场合四、链的种类传动链——一般机械传动，v≤20m/s传动链起重链——提升重物，v≤0.25m/s起重链曳引链——移动重物，v=2~4m/s曳引链§2、链传动的零件和材料一、传动链按结构不同，分为：滚子链（套筒滚子链）、套筒链、齿形链1、滚子链和套筒链•结构：自由滚动，减小摩擦，磨损内、外链板呈“8”字形：?等强度，↓惯性力等强度，↓惯性力内链节内链节外链节外链节形成铰链形成铰链phdzb1b2dτ内链板外链板销轴套筒滚子•接头形式：连接链节：过渡链节：过渡链节：产生附加弯矩产生附加弯矩,,承载↓承载↓,F,FQQ=0.8F=0.8FQQ∴∴避免采用奇数链节。避免采用奇数链节。偶数节：奇数节：弹簧卡片↓冲击和振动开口销、•主要参数：1）链节距链节距pp——基本参数p↑——尺寸↑p=链号×25.4/16（mm）2）链节数Lp整数，一般为偶数偶数。3）排数zp单排链排数↑—承载↑但：排数↑↑—承载不均排数↑↑—承载不均，∴zp≯3-4多排链•标准化滚子链已标准化标准化：P282表14.1GB1243.1—83×链号排数链节数标准编号例：08A—1×87GB2431—83？A系列、节距p=12.7mm，单排，87节2、齿形链承受冲击能力比滚子链好，噪音低，平稳——“无声链无声链”带外导板带内导板二、链轮滚子链链轮齿形已标准化齿形已标准化，，设计时主要确定结构及尺寸。常用“三圆弧一直线三圆弧一直线”。圆销式轴瓦式滚柱式铰链形式：“齿形按3RGB1244-85规定制造”zpd180sin分度圆直径：滚子链链轮轴面齿形ddfLxdadgdkdg链轮结构：轮辐式轮辐式（轮毂处采用了胀紧联结）整体式整体式孔板式孔板式组合式组合式三、链和链轮材料（自学）强度、耐磨性强度、耐磨性§3、链传动的运动特性整条链：挠性体单个链节：刚性体链条绕上链轮时，链节与链轮轮齿啮合，形成正多边形一部分。链条与链轮分度圆在运动中交替呈现相割和相切。 链轮转一周，链条转过长度为zp∴平均链速：smpnzpnzv/1000601000602211平均传动比：constzznni122112一、链传动的运动不均匀性——多边形效应多边形效应实际上：ωω11=const=const时，时，ωω22、、vv是变化的。是变化的。假设：紧边在传动时总是处于水平位置。sin11Rv—水平分速度,即链速链速,使链条前进,传递功率。传递功率。—垂直分速度,使链条上下振动,消耗功率。消耗功率。cos11Rv主动轮：在某一时刻，销轴的圆周速度为。11R由：2211可见const1时，constv1——链节距对应的中心角，111802z两个特殊位置：21时：111min180coszRv111max180sinzRv0时：111maxvRv0minv如图：vv、均作周期性变化每转一个链节转一个链节为周期v——“忽快忽慢忽快忽慢”v——“忽上忽下忽上忽下”不平稳不平稳、有规律振动。1z↓—21↑—运动不均匀性↑从动轮从动轮：cos22Rv2222)1802(22zcos22Rv v、γ变化∴ω2变化由coscos1122RRvcoscos1221RRi瞬时后果后果：1、i瞬时变化；2、链速不均匀。紧边长度为链紧边长度为链节距的整数倍节距的整数倍i...
