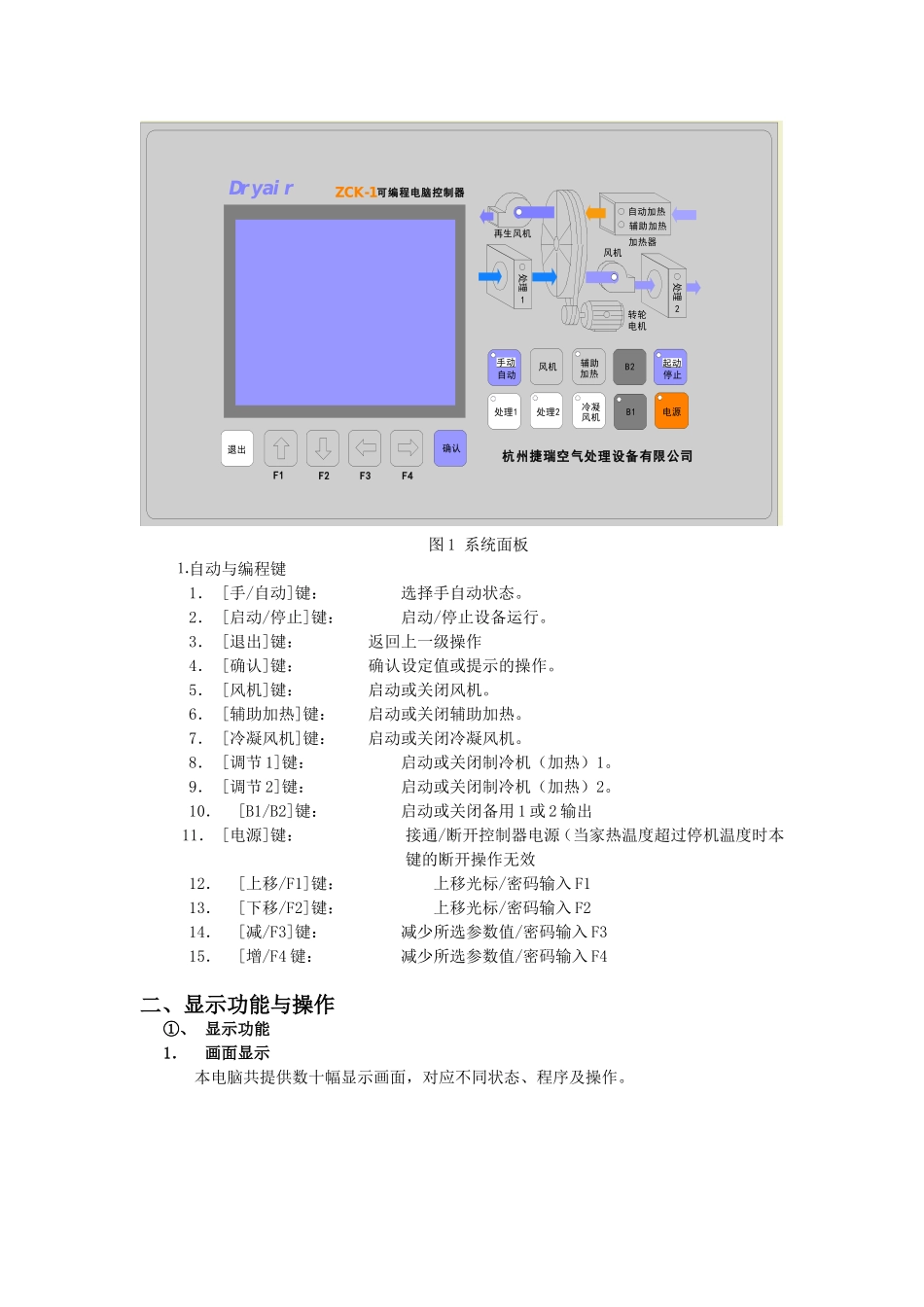

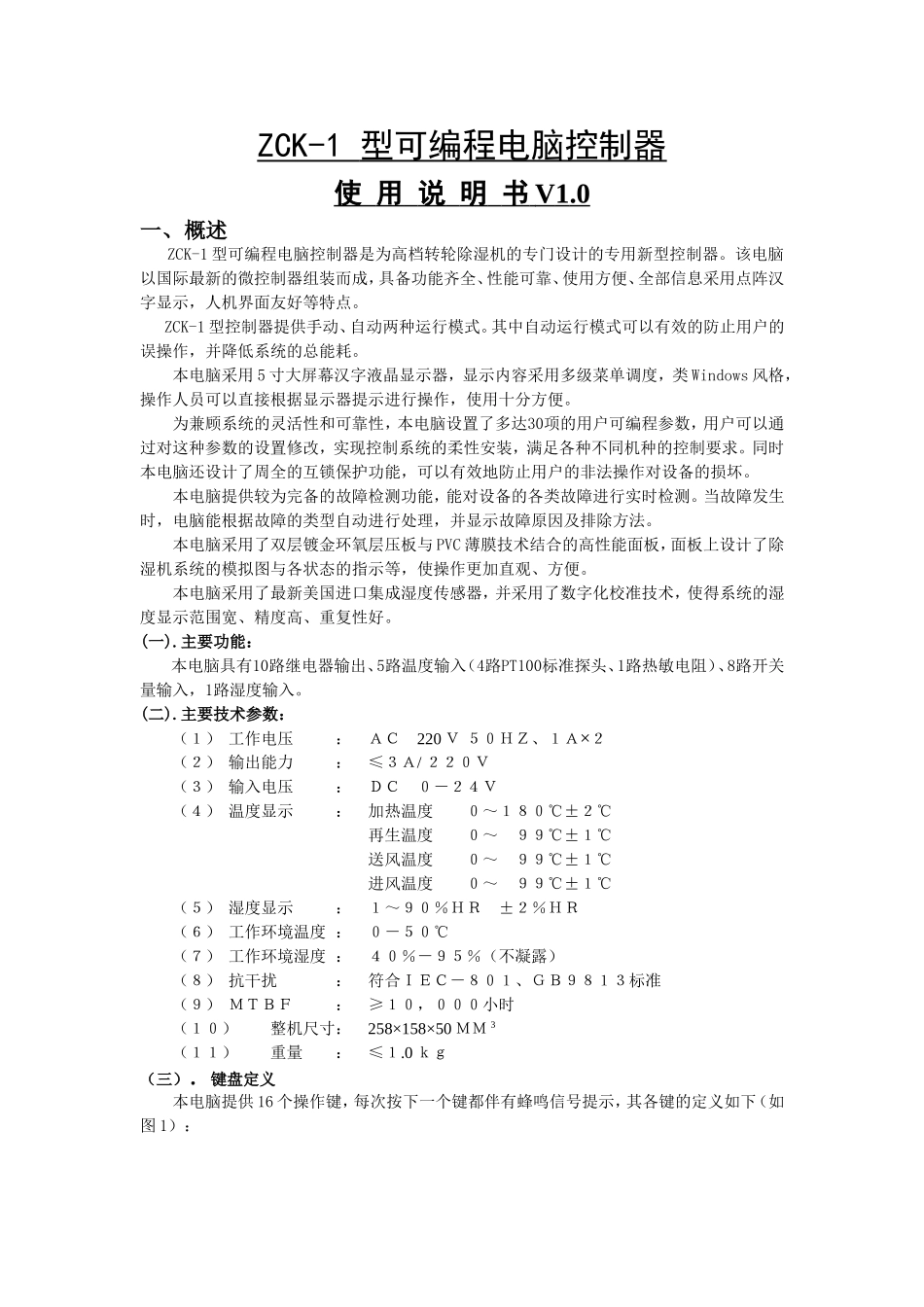

ZCK-1型可编程电脑控制器使用说明书V1.0一、概述ZCK-1型可编程电脑控制器是为高档转轮除湿机的专门设计的专用新型控制器。该电脑以国际最新的微控制器组装而成,具备功能齐全、性能可靠、使用方便、全部信息采用点阵汉字显示,人机界面友好等特点。ZCK-1型控制器提供手动、自动两种运行模式。其中自动运行模式可以有效的防止用户的误操作,并降低系统的总能耗。本电脑采用5寸大屏幕汉字液晶显示器,显示内容采用多级菜单调度,类Windows风格,操作人员可以直接根据显示器提示进行操作,使用十分方便。为兼顾系统的灵活性和可靠性,本电脑设置了多达30项的用户可编程参数,用户可以通过对这种参数的设置修改,实现控制系统的柔性安装,满足各种不同机种的控制要求。同时本电脑还设计了周全的互锁保护功能,可以有效地防止用户的非法操作对设备的损坏。本电脑提供较为完备的故障检测功能,能对设备的各类故障进行实时检测。当故障发生时,电脑能根据故障的类型自动进行处理,并显示故障原因及排除方法。本电脑采用了双层镀金环氧层压板与PVC薄膜技术结合的高性能面板,面板上设计了除湿机系统的模拟图与各状态的指示等,使操作更加直观、方便。本电脑采用了最新美国进口集成湿度传感器,并采用了数字化校准技术,使得系统的湿度显示范围宽、精度高、重复性好。(一).主要功能:本电脑具有10路继电器输出、5路温度输入(4路PT100标准探头、1路热敏电阻)、8路开关量输入,1路湿度输入。(二).主要技术参数:(1)工作电压:AC220V50HZ、1A×2(2)输出能力:≤3A/220V(3)输入电压:DC0-24V(4)温度显示:加热温度0~180℃±2℃再生温度0~99℃±1℃送风温度0~99℃±1℃进风温度0~99℃±1℃(5)湿度显示:1~90%HR±2%HR(6)工作环境温度:0-50℃(7)工作环境湿度:40%-95%(不凝露)(8)抗干扰:符合IEC-801、GB9813标准(9)MTBF:≥10,000小时(10)整机尺寸:258×158×50MM3(11)重量:≤1.0kg(三).键盘定义本电脑提供16个操作键,每次按下一个键都伴有蜂鸣信号提示,其各键的定义如下(如图1):风机B2处理2处理1F1退出手动确认自动起动电源冷凝风机B1F2F3F4停止可编程电脑控制器ZCK-1杭州捷瑞空气处理设备有限公司自动加热Dryair辅助加热加热器转轮电机处理1风机再生风机处理2辅助加热图1系统面板⒈自动与编程键1.[手/自动]键:选择手自动状态。2.[启动/停止]键:启动/停止设备运行。3.[退出]键:返回上一级操作4.[确认]键:确认设定值或提示的操作。5.[风机]键:启动或关闭风机。6.[辅助加热]键:启动或关闭辅助加热。7.[冷凝风机]键:启动或关闭冷凝风机。8.[调节1]键:启动或关闭制冷机(加热)1。9.[调节2]键:启动或关闭制冷机(加热)2。10.[B1/B2]键:启动或关闭备用1或2输出11.[电源]键:接通/断开控制器电源(当家热温度超过停机温度时本键的断开操作无效12.[上移/F1]键:上移光标/密码输入F113.[下移/F2]键:上移光标/密码输入F214.[减/F3]键:减少所选参数值/密码输入F315.[增/F4键:减少所选参数值/密码输入F4二、显示功能与操作①、显示功能1.画面显示本电脑共提供数十幅显示画面,对应不同状态、程序及操作。²úÆ·Àà±ð¾üÓÃÔËÐÐÀۼƲÎÊý¹ØÓÚ»¶ÓʹÓýÝÈð²úÆ·图2欢迎画面µ÷½Ú2ζÈ25/30¡æÔÙÉúζÈ70/50¡æÊª¶È/30%¼ÓÈÈζÈ90/30¡æµ÷½Ú1ζÈ25/30¡æÏµÍ³ÔËÐÐÖÐ05图3运行画面系统上电后按[电源]键启动控制器将显示欢迎画面(如图2),在系统正常运行时将显示运行画面(一种可能的画面如图3)。1.子画面各子画面的功能结合操作说明。2.故障画面本系统提供较为完备的故障检测功能,能对设备的各类故障进行实时检测。当故障发生时,电脑能根据故障的类型自动进行处理,并显示故障原因及排除方法。具体画面结合故障检修说明。②、操作说明1、在欢迎画面下,按下[手动/自动]键选择操作方式,按[启动/停止]键启动设备运行,设备自动...
