黄冈桥第二套围堰计算书(签字版本)VIP免费

黄冈桥第二套围堰计算书(签字版本)_第1页
1/27
黄冈桥第二套围堰计算书(签字版本)_第2页
2/27
黄冈桥第二套围堰计算书(签字版本)_第3页
3/27

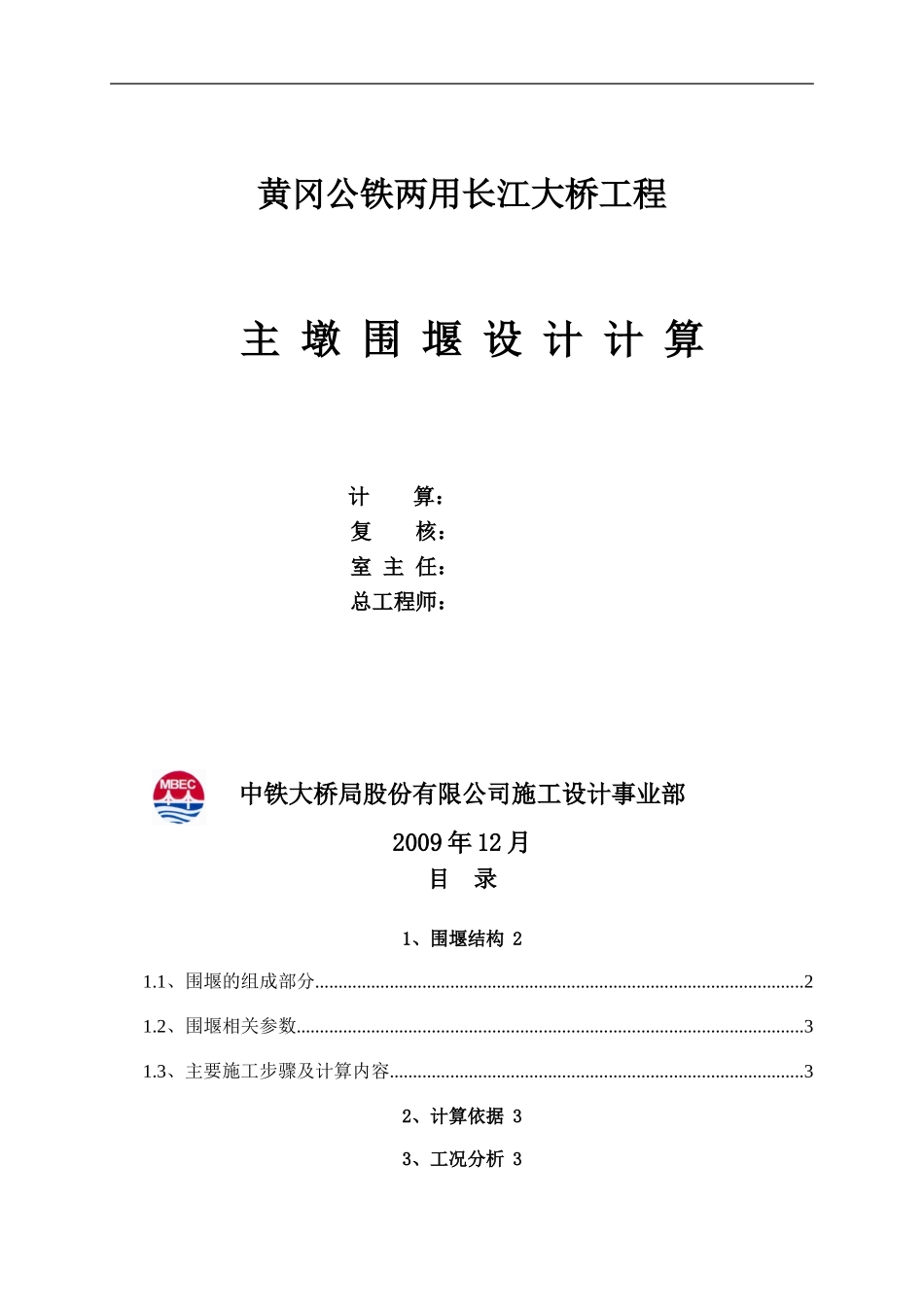

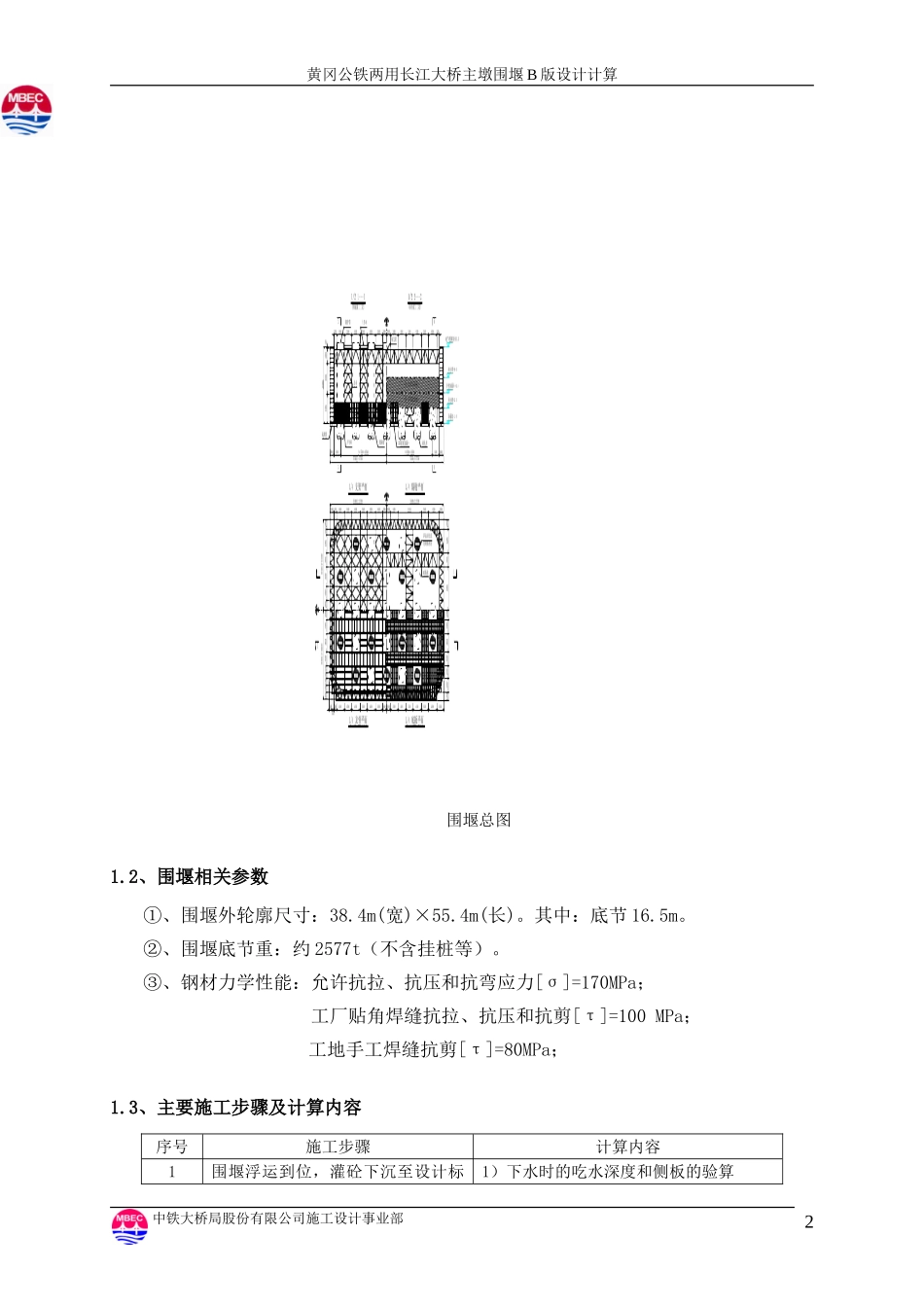

黄冈公铁两用长江大桥工程主墩围堰设计计算计算:复核:室主任:总工程师:中铁大桥局股份有限公司施工设计事业部2009年12月目录1、围堰结构21.1、围堰的组成部分.........................................................................................................21.2、围堰相关参数.............................................................................................................31.3、主要施工步骤及计算内容.........................................................................................32、计算依据33、工况分析3黄冈公铁两用长江大桥主墩围堰B版设计计算4、围堰结构计算44.1、双壁侧板.....................................................................................................................44.2、底龙骨.......................................................................................................................144.3、内支架.......................................................................................................................154.4、围堰封底混凝土计算...............................................................................................205、结论251、围堰结构1.1、围堰的组成部分①、双壁侧板②、底板及龙骨③、底隔仓④、内支架⑤、吊杆⑥、上、下固定导环、活动导环中铁大桥局股份有限公司施工设计事业部1黄冈公铁两用长江大桥主墩围堰B版设计计算围堰总图1.2、围堰相关参数①、围堰外轮廓尺寸:38.4m(宽)×55.4m(长)。其中:底节16.5m。②、围堰底节重:约2577t(不含挂桩等)。③、钢材力学性能:允许抗拉、抗压和抗弯应力[σ]=170MPa;工厂贴角焊缝抗拉、抗压和抗剪[τ]=100MPa;工地手工焊缝抗剪[τ]=80MPa;1.3、主要施工步骤及计算内容序号施工步骤计算内容1围堰浮运到位,灌砼下沉至设计标1)下水时的吃水深度和侧板的验算中铁大桥局股份有限公司施工设计事业部2黄冈公铁两用长江大桥主墩围堰B版设计计算高2围堰封底、抽水1)封底时的龙骨即吊杆验算2)抽水后的侧板及内支撑验算3)围堰抗浮验算4)抽水后封底混凝土强度验算3浇注第一层承台1)封底混凝土验算4内支架拆除后塔柱施工2)侧板计算2、计算依据(1)《黄冈公铁两用长江大桥主塔墩基础结构图》。(2)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)。(3)《公路桥涵施工技术规范》(JTJ041-2000)。(4)《钢结构设计规范》(GB50017-2003)。3、工况分析工况一:围堰底节整体浮运到墩位后,精确定位后插打定位钢护筒底隔舱面积706m2,双壁面积338m2围堰吃水深度:2577/(706+338)=2.46m侧板内外壁承受对压水头荷载。工况二:围堰作为钻孔平台,进行钻孔桩施工钢吊箱由12根定位钢护筒承载,钻孔过程中双壁隔舱灌水高度根据根据水位变化相应调节。工况三:钻孔桩全部施工完成后,根据现场水位考虑是否接高围堰顶节,下放至设计标高工况四:浇注封底混凝土工况五:抽水,浇注第一层承台工况六:浇注第二层承台工况七:拆除内支架,进行塔柱施工4、围堰结构计算4.1、双壁侧板a、围堰壁板围堰壁板采用δ=6mm,L75×50×6mm角钢加劲。加劲肋布置:最大间距为350mm,跨度有800、1000mm。考虑50倍δ6mm板参与共同受力,其截面特性为:A=2520mm2中铁大桥局股份有限公司施工设计事业部3黄冈公铁两用长江大桥主墩围堰B版设计计算I=1885940mm4W=30069mm3(1)1000段加劲肋允许最大水头:由(加劲肋按Mmax=1/10qL2计算)则壁板加劲肋允许最大水头为:由得双壁板允许最大水头为:故1000mm段壁板允许水头为13.3m。(2)800段加劲肋允许最大水头:由(加劲肋按Mmax=1/10qL2计算)则壁板加劲肋允许最大水头为:由得双壁板允许最大水头为:故800mm段壁板允许水头为21m。b、围堰水平环及内支架计算围堰水平环受力控制工况为工况五,采用midas软件建立1/4整体模型,壁板内灌注的混凝土采用实体单元,面板采用加劲板单元,其余为梁单元,模型图如下所示:高水位+20.0m,双壁内灌注混凝土假定6.5m...
