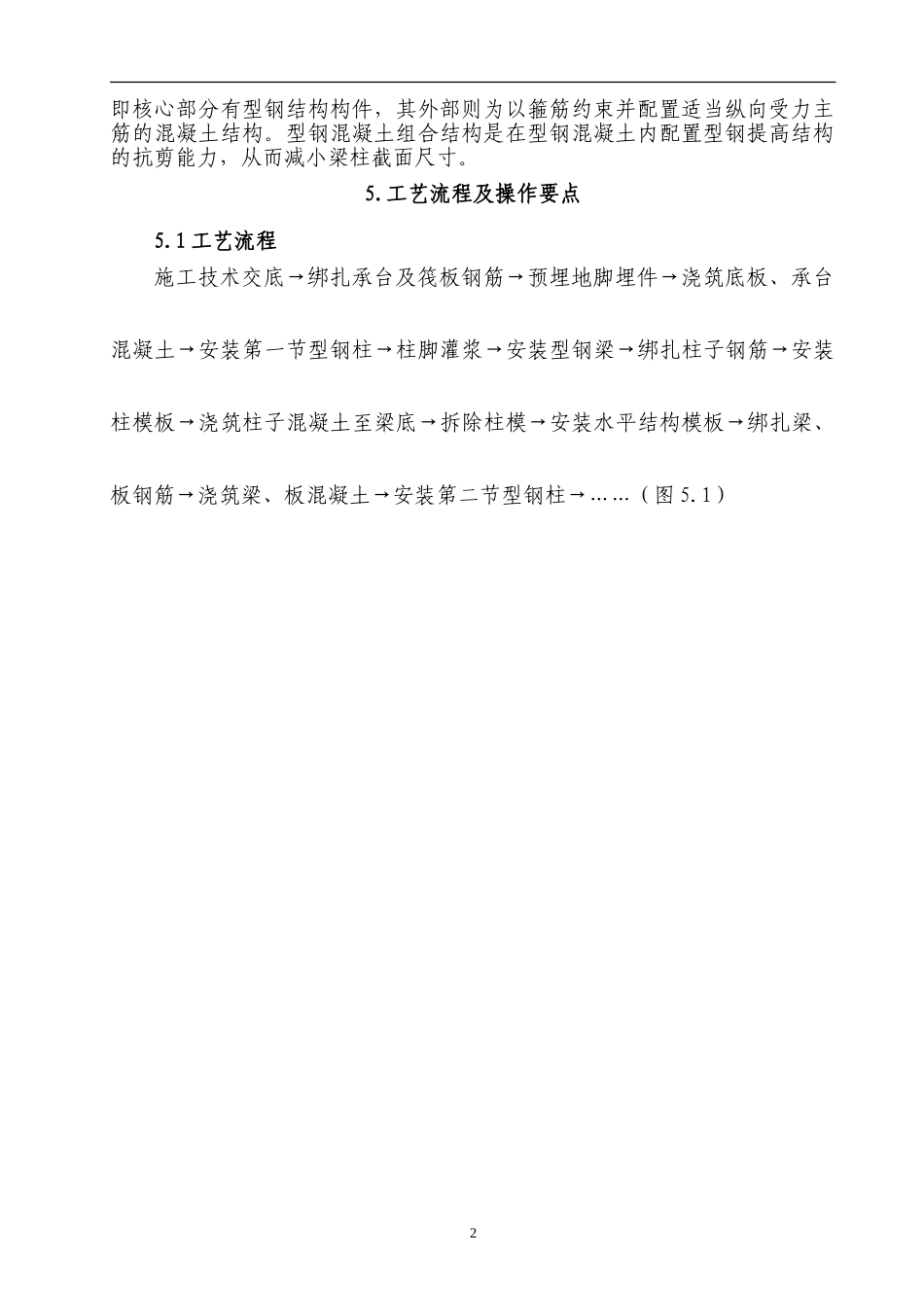

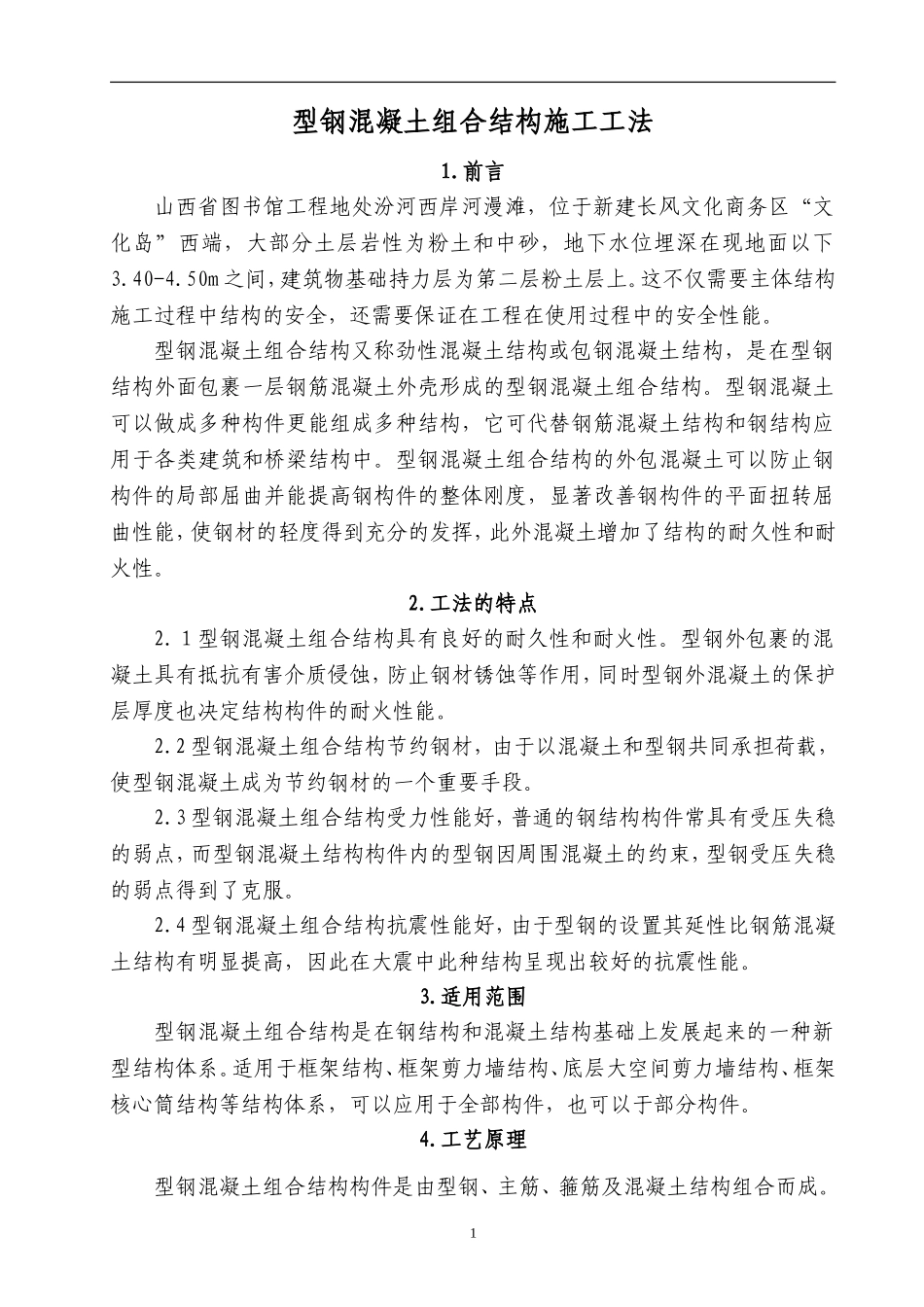

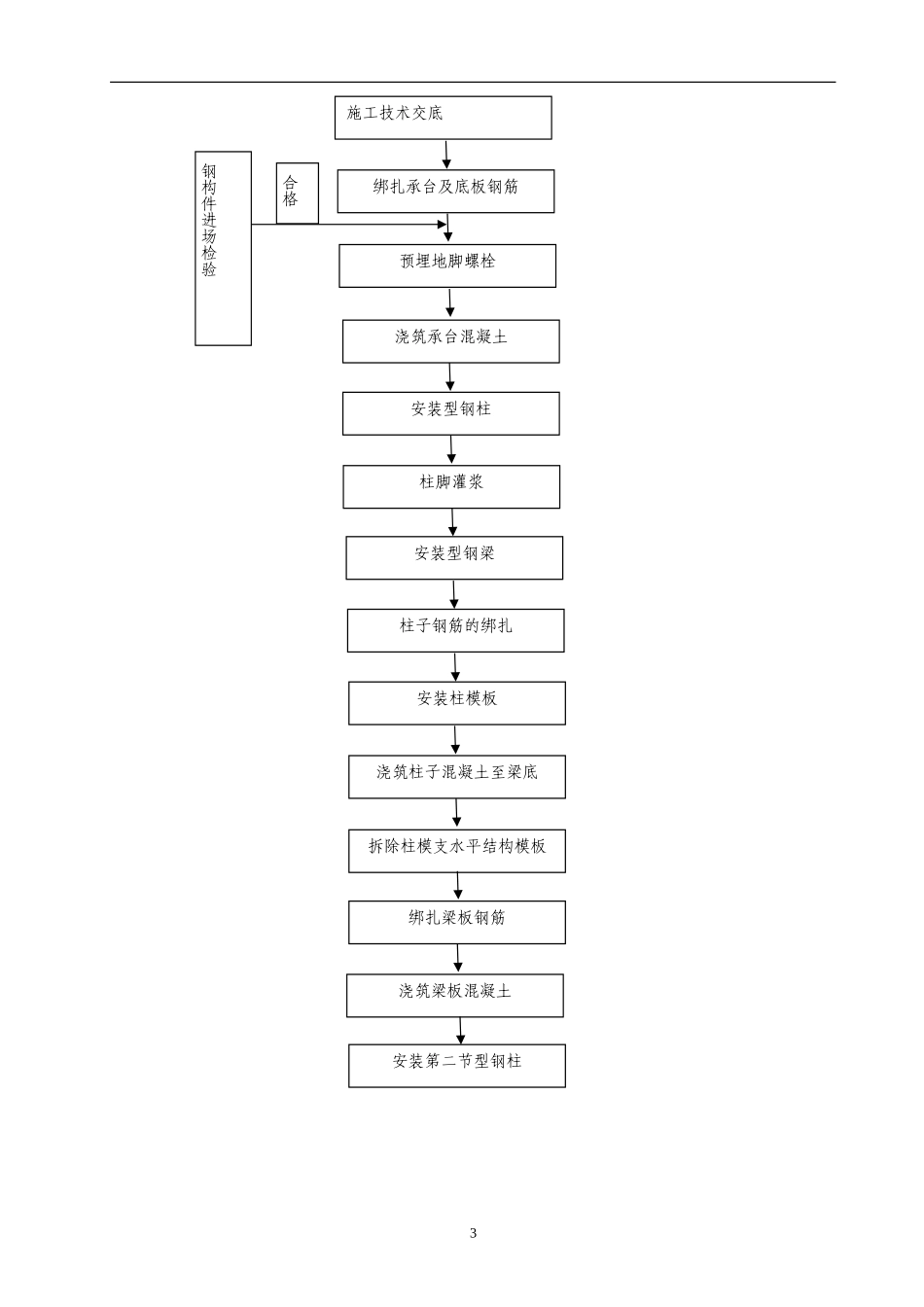

型钢混凝土组合结构施工工法1.前言山西省图书馆工程地处汾河西岸河漫滩，位于新建长风文化商务区“文化岛”西端，大部分土层岩性为粉土和中砂，地下水位埋深在现地面以下3.40-4.50m之间，建筑物基础持力层为第二层粉土层上。这不仅需要主体结构施工过程中结构的安全，还需要保证在工程在使用过程中的安全性能。型钢混凝土组合结构又称劲性混凝土结构或包钢混凝土结构，是在型钢结构外面包裹一层钢筋混凝土外壳形成的型钢混凝土组合结构。型钢混凝土可以做成多种构件更能组成多种结构，它可代替钢筋混凝土结构和钢结构应用于各类建筑和桥梁结构中。型钢混凝土组合结构的外包混凝土可以防止钢构件的局部屈曲并能提高钢构件的整体刚度，显著改善钢构件的平面扭转屈曲性能，使钢材的轻度得到充分的发挥，此外混凝土增加了结构的耐久性和耐火性。2.工法的特点2.１型钢混凝土组合结构具有良好的耐久性和耐火性。型钢外包裹的混凝土具有抵抗有害介质侵蚀，防止钢材锈蚀等作用，同时型钢外混凝土的保护层厚度也决定结构构件的耐火性能。2.2型钢混凝土组合结构节约钢材，由于以混凝土和型钢共同承担荷载，使型钢混凝土成为节约钢材的一个重要手段。2.3型钢混凝土组合结构受力性能好，普通的钢结构构件常具有受压失稳的弱点，而型钢混凝土结构构件内的型钢因周围混凝土的约束，型钢受压失稳的弱点得到了克服。2.4型钢混凝土组合结构抗震性能好，由于型钢的设置其延性比钢筋混凝土结构有明显提高，因此在大震中此种结构呈现出较好的抗震性能。3.适用范围型钢混凝土组合结构是在钢结构和混凝土结构基础上发展起来的一种新型结构体系。适用于框架结构、框架剪力墙结构、底层大空间剪力墙结构、框架核心筒结构等结构体系，可以应用于全部构件，也可以于部分构件。4.工艺原理型钢混凝土组合结构构件是由型钢、主筋、箍筋及混凝土结构组合而成。1即核心部分有型钢结构构件，其外部则为以箍筋约束并配置适当纵向受力主筋的混凝土结构。型钢混凝土组合结构是在型钢混凝土内配置型钢提高结构的抗剪能力，从而减小梁柱截面尺寸。5.工艺流程及操作要点5.1工艺流程施工技术交底→绑扎承台及筏板钢筋→预埋地脚埋件→浇筑底板、承台混凝土→安装第一节型钢柱→柱脚灌浆→安装型钢梁→绑扎柱子钢筋→安装柱模板→浇筑柱子混凝土至梁底→拆除柱模→安装水平结构模板→绑扎梁、板钢筋→浇筑梁、板混凝土→安装第二节型钢柱→……（图5.1）2绑扎承台及底板钢筋预埋地脚螺栓安装型钢柱施工技术交底柱脚灌浆浇筑承台混凝土安装型钢梁柱子钢筋的绑扎安装柱模板浇筑柱子混凝土至梁底拆除柱模支水平结构模板绑扎梁板钢筋浇筑梁板混凝土安装第二节型钢柱钢构件进场检验合格3图5.1型钢混凝土组合结构施工工艺流程图5.2操作要点5.2.1预埋地脚螺栓钢结构地脚螺栓的预埋工作非常关键，它直接影响第一节型钢柱的安装精度乃至关系到整个工程钢结构的安装质量。本工程型钢柱从B1层就有，需要从基础承台内生根。为保证第一节型钢柱的安装精度，方便地脚螺栓的预埋工作，在预埋时增加一块辅助钢垫板，该钢垫板的截面尺寸及螺栓孔位与第一节柱的柱脚完全相同。因此只需保证钢垫板的安装精度即可。安装地脚螺栓需专人在纵横两个方向用经纬仪和水准仪控制预埋件轴线及标高。并在四个方向加固，安放调节螺母利用水准仪调节螺杆的高度，保证埋件标高。校正并加固牢固，检查合格后，请监理工程师验收。预埋验收合格后，在螺栓丝头部位上涂黄油并包上油纸保护。在浇筑混凝土前再次复核，确认其位置及标高准确、固定牢固后方可进行浇灌工序。浇筑混凝土时，拉通线控制以避免预埋件发生位移。5.2.2浇筑承台基础混凝土按图纸设计要求浇筑承台混凝土至设计标高，浇筑承台基础混凝土时注意留出后浇的（用于填充型钢柱底板和基础顶面空隙）微膨胀无收缩细石混凝土的高度。浇筑完成后重新复核预埋件的标高及轴线位置，确保混凝土浇筑过程中埋件无位移。5.2.3型钢柱的吊装1.型钢柱多采用十字型或圆形截面，型号为2H-1000×400×14×30、2H-600(1000)×300×12×20、2H-600(700)×300×12×25、2H-500×300×10×20、2H-500×250×10×20、φ90...
