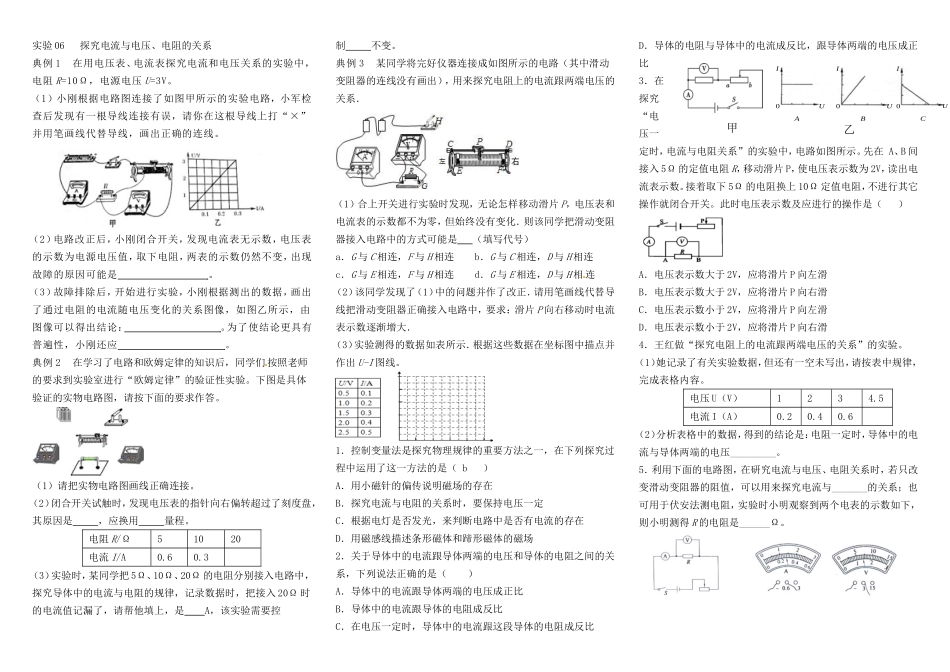

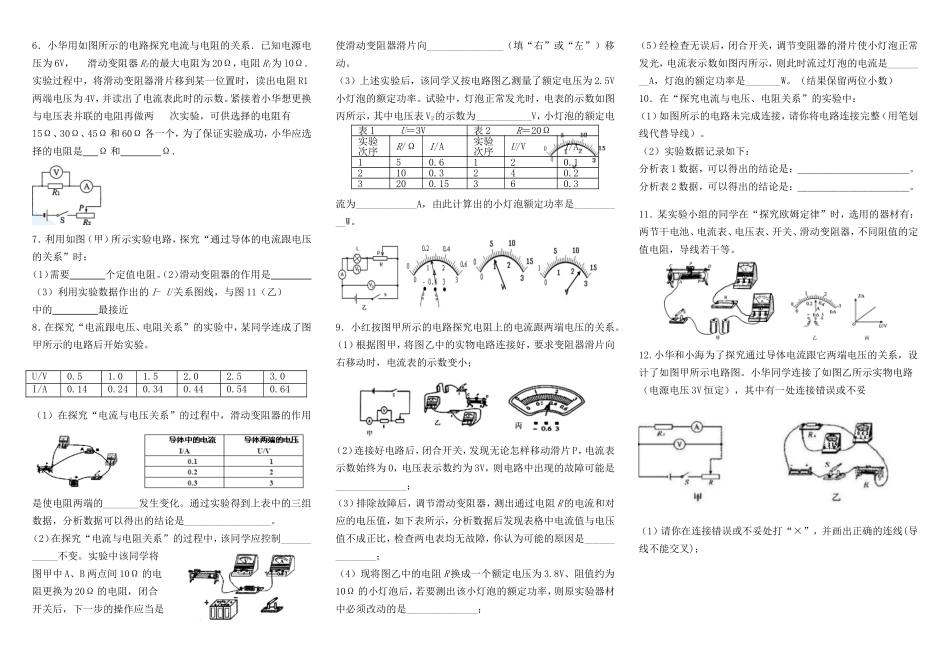

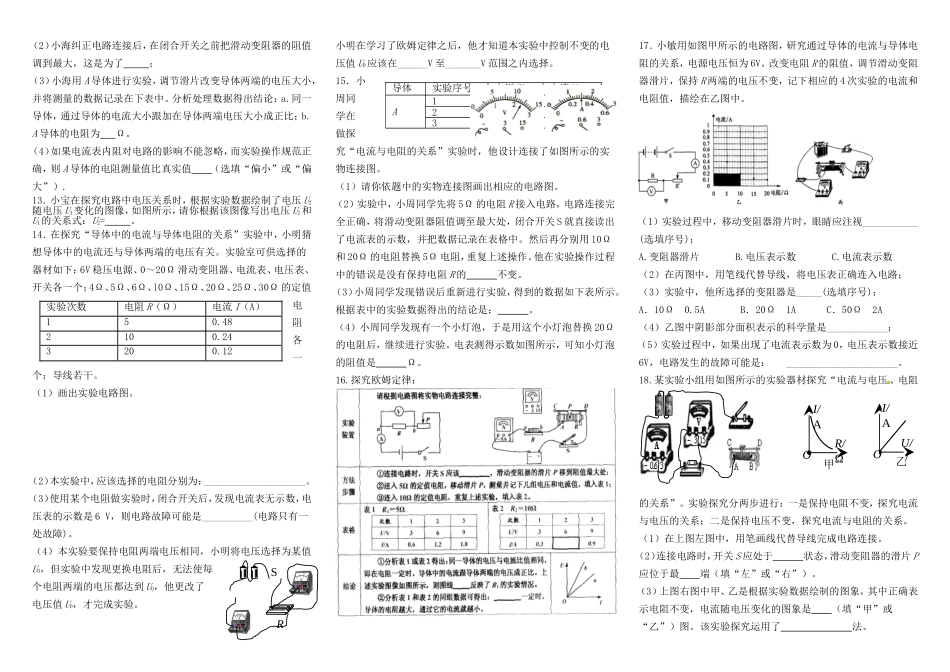

实验06探究电流与电压、电阻的关系典例1在用电压表、电流表探究电流和电压关系的实验中，电阻R=10Ω，电源电压U=3V。（1）小刚根据电路图连接了如图甲所示的实验电路，小军检查后发现有一根导线连接有误，请你在这根导线上打“×”并用笔画线代替导线，画出正确的连线。（2）电路改正后，小刚闭合开关，发现电流表无示数，电压表的示数为电源电压值，取下电阻，两表的示数仍然不变，出现故障的原因可能是。（3）故障排除后，开始进行实验，小刚根据测出的数据，画出了通过电阻的电流随电压变化的关系图像，如图乙所示，由图像可以得出结论：。为了使结论更具有普遍性，小刚还应。典例2在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。下图是具体验证的实物电路图，请按下面的要求作答。（1）请把实物电路图画线正确连接。（2）闭合开关试触时，发现电压表的指针向右偏转超过了刻度盘，其原因是，应换用量程。电阻R/Ω51020电流I/A0.60.3（3）实验时，某同学把5Ω、10Ω、20Ω的电阻分别接入电路中，探究导体中的电流与电阻的规律，记录数据时，把接入20Ω时的电流值记漏了，请帮他填上，是A，该实验需要控制不变。典例3某同学将完好仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），用来探究电阻上的电流跟两端电压的关系．（1）合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是（填写代号）a．G与C相连，F与H相连b．G与C相连，D与H相连c．G与E相连，F与H相连d．G与E相连，D与H相连（2）该同学发现了（1）中的问题并作了改正．请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大．（3）实验测得的数据如表所示．根据这些数据在坐标图中描点并作出U-I图线。1．控制变量法是探究物理规律的重要方法之一，在下列探究过程中运用了这一方法的是（b）A．用小磁针的偏传说明磁场的存在B．探究电流与电阻的关系时，要保持电压一定C．根据电灯是否发光，来判断电路中是否有电流的存在D．用磁感线描述条形磁体和蹄形磁体的磁场2．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A．导体中的电流跟导体两端的电压成正比B．导体中的电流跟导体的电阻成反比C．在电压一定时，导体中的电流跟这段导体的电阻成反比D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比3．在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑4．王红做“探究电阻上的电流跟两端电压的关系”的实验。（1）她记录了有关实验数据，但还有一空未写出，请按表中规律，完成表格内容。电压U（V）1234.5电流I（A）0.20.40.6（2）分析表格中的数据，得到的结论是：电阻一定时，导体中的电流与导体两端的电压_________。5．利用下面的电路图，在研究电流与电压、电阻关系时，若只改变滑动变阻器的阻值，可以用来探究电流与_______的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是______Ω。甲000IIIUUUABC乙6．小华用如图所示的电路探究电流与电阻的关系．已知电源电压为6V，滑动变阻器R2的最大电阻为20Ω，电阻R1为l0Ω．实验过程中，将滑动变阻器滑片移到某一位置时，读出电阻R1两端电压为4V，并读出了电流表此时的示数。紧接着小华想更换与电压表并联的电阻再做两次实验，可供选择的电阻有l5Ω、30Ω、45Ω和60Ω各一个，为了保证实验成功，小华应选择的电阻是Ω和Ω．7．利用如图（甲）所示实验电路，探究“通过导体的电流跟电压的关系”时：（1）需要个定值电阻。（2）滑动变阻器的作用是（3）利用...
