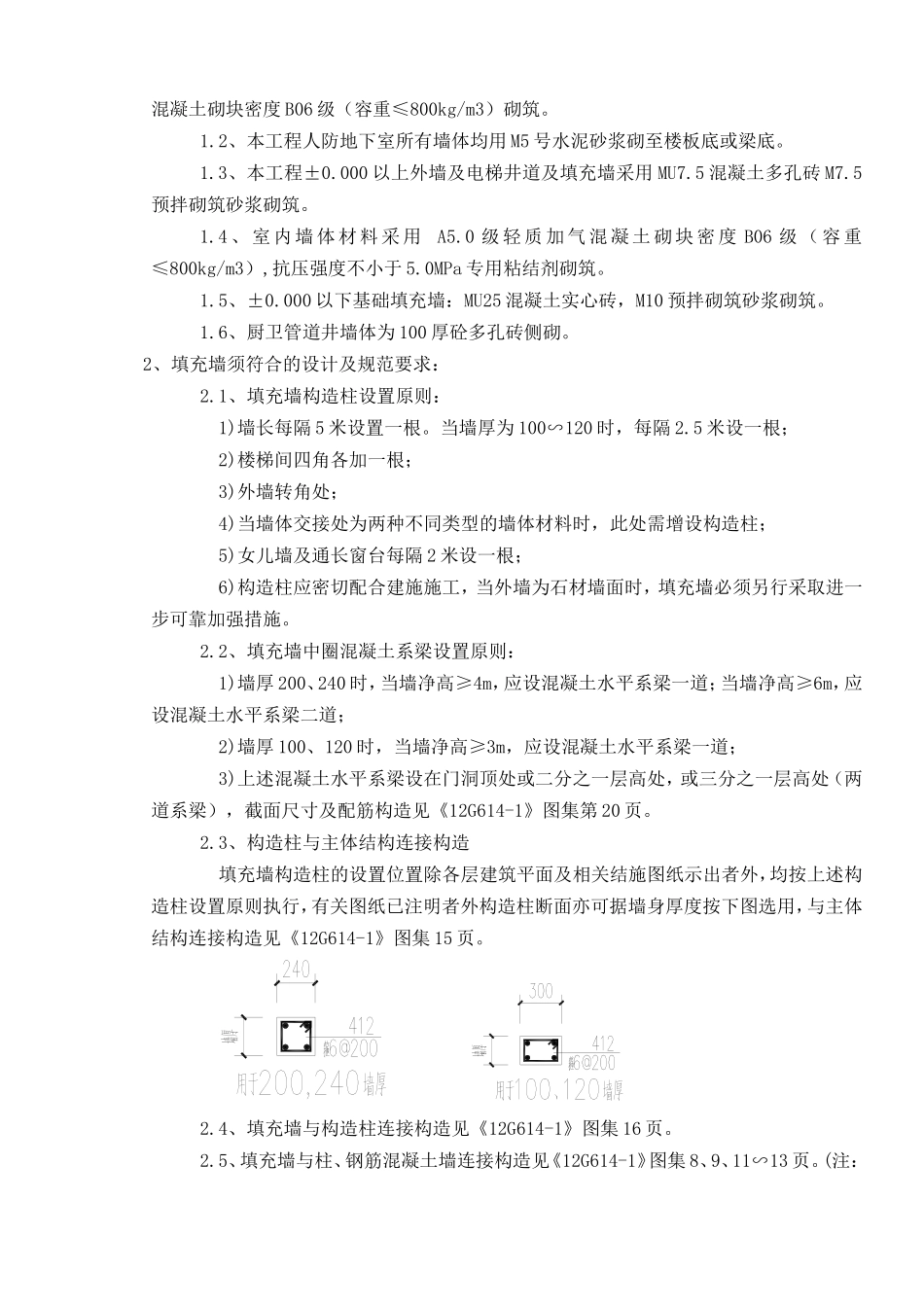

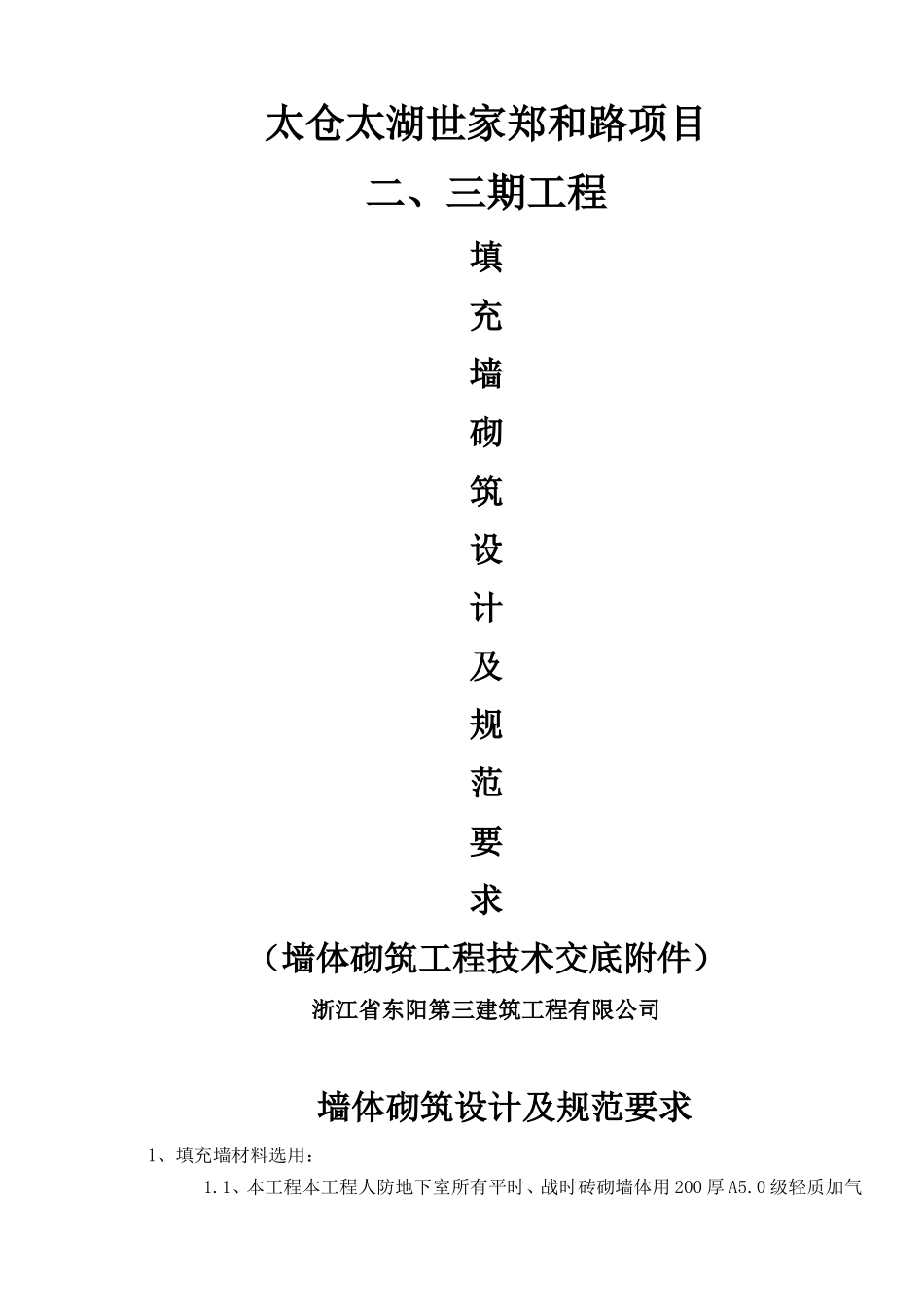

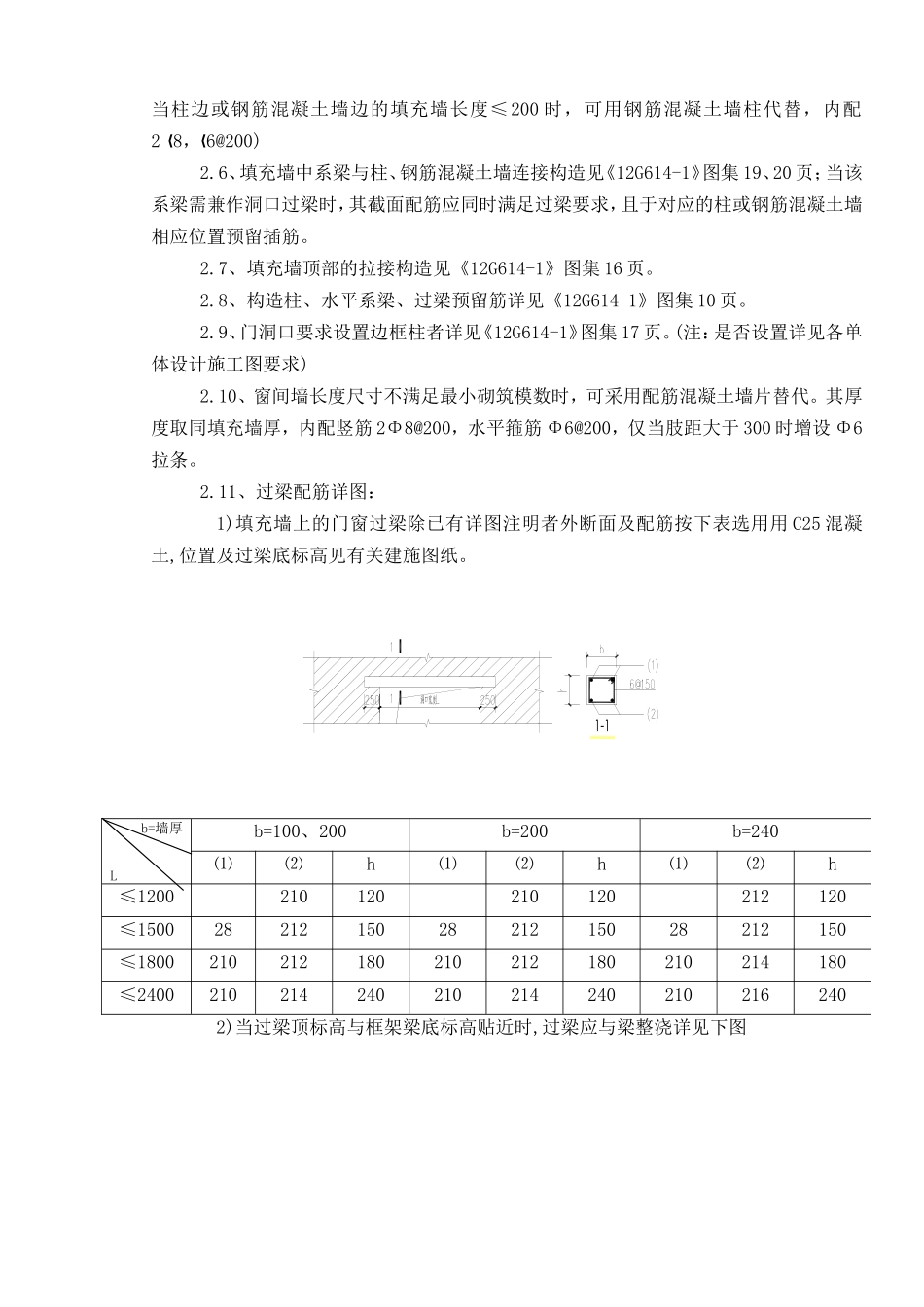

太仓太湖世家郑和路项目二、三期工程填充墙砌筑设计及规范要求（墙体砌筑工程技术交底附件）浙江省东阳第三建筑工程有限公司墙体砌筑设计及规范要求1、填充墙材料选用：1.1、本工程本工程人防地下室所有平时、战时砖砌墙体用200厚A5.0级轻质加气混凝土砌块密度B06级（容重≤800kg/m3）砌筑。1.2、本工程人防地下室所有墙体均用M5号水泥砂浆砌至楼板底或梁底。1.3、本工程±0.000以上外墙及电梯井道及填充墙采用MU7.5混凝土多孔砖M7.5预拌砌筑砂浆砌筑。1.4、室内墙体材料采用A5.0级轻质加气混凝土砌块密度B06级（容重≤800kg/m3）,抗压强度不小于5.0MPa专用粘结剂砌筑。1.5、±0.000以下基础填充墙：MU25混凝土实心砖，M10预拌砌筑砂浆砌筑。1.6、厨卫管道井墙体为100厚砼多孔砖侧砌。2、填充墙须符合的设计及规范要求：2.1、填充墙构造柱设置原则：1)墙长每隔5米设置一根。当墙厚为100∽120时，每隔2.5米设一根；2)楼梯间四角各加一根；3)外墙转角处；4)当墙体交接处为两种不同类型的墙体材料时，此处需增设构造柱；5)女儿墙及通长窗台每隔2米设一根；6)构造柱应密切配合建施施工，当外墙为石材墙面时，填充墙必须另行采取进一步可靠加强措施。2.2、填充墙中圈混凝土系梁设置原则：1)墙厚200、240时，当墙净高≥4m，应设混凝土水平系梁一道；当墙净高≥6m，应设混凝土水平系梁二道；2)墙厚100、120时，当墙净高≥3m，应设混凝土水平系梁一道；3)上述混凝土水平系梁设在门洞顶处或二分之一层高处，或三分之一层高处（两道系梁），截面尺寸及配筋构造见《12G614-1》图集第20页。2.3、构造柱与主体结构连接构造填充墙构造柱的设置位置除各层建筑平面及相关结施图纸示出者外，均按上述构造柱设置原则执行，有关图纸已注明者外构造柱断面亦可据墙身厚度按下图选用，与主体结构连接构造见《12G614-1》图集15页。2.4、填充墙与构造柱连接构造见《12G614-1》图集16页。2.5、填充墙与柱、钢筋混凝土墙连接构造见《12G614-1》图集8、9、11∽13页。(注：当柱边或钢筋混凝土墙边的填充墙长度≤200时，可用钢筋混凝土墙柱代替，内配28„，„6@200)2.6、填充墙中系梁与柱、钢筋混凝土墙连接构造见《12G614-1》图集19、20页；当该系梁需兼作洞口过梁时，其截面配筋应同时满足过梁要求，且于对应的柱或钢筋混凝土墙相应位置预留插筋。2.7、填充墙顶部的拉接构造见《12G614-1》图集16页。2.8、构造柱、水平系梁、过梁预留筋详见《12G614-1》图集10页。2.9、门洞口要求设置边框柱者详见《12G614-1》图集17页。(注：是否设置详见各单体设计施工图要求)2.10、窗间墙长度尺寸不满足最小砌筑模数时，可采用配筋混凝土墙片替代。其厚度取同填充墙厚，内配竖筋2Φ8@200，水平箍筋Φ6@200，仅当肢距大于300时增设Φ6拉条。2.11、过梁配筋详图：1)填充墙上的门窗过梁除已有详图注明者外断面及配筋按下表选用用C25混凝土,位置及过梁底标高见有关建施图纸。b=墙厚Lb=100、200b=200b=240⑴⑵h⑴⑵h⑴⑵h≤1200210120210120212120≤1500282121502821215028212150≤1800210212180210212180210214180≤24002102142402102142402102162402)当过梁顶标高与框架梁底标高贴近时,过梁应与梁整浇详见下图3)当过梁和框架梁底不相连时，除注明外,过梁断面及配筋详见下图2.12、填充墙窗台顶均设墙厚×60压顶梁，梁内配3Φ8/Φ6@200(梁长=窗洞净宽+2×350)。2.13、墙体与钢筋砼墙,柱连接处应先在砼墙体及板底连接处表面刷界面剂并按构造要求配置拉结钢筋。2.14、除砌筑在钢筋混凝土地梁上的墙体外,其余墙体均在室内地坪标高以下60mm处设防潮层,做法:60厚C20细石砼内配3∅6,箍筋为∅4@300。当室内地坪有高差时,在二道防潮层间墙体的室外一侧做20厚1:2水泥砂浆加5%防水剂。（靠墙花坛与相邻外墙间防水措施参照执行）。2.15、卫生间及其它潮湿房间与相邻房间隔墙下端浇筑300高C20细石砼导墙,厚度同上部墙体。非承重轻质隔墙下口应设C20混凝土导墙，高度为200。风井、水井及强，弱电管道井设高250的C20混凝土导墙。混凝土空心砌块墙体下口砌筑三皮实心砌块进行找平。2.16、凡凸窗板、雨蓬、阳台、空调机搁板、外墙线脚等处墙体均须...
