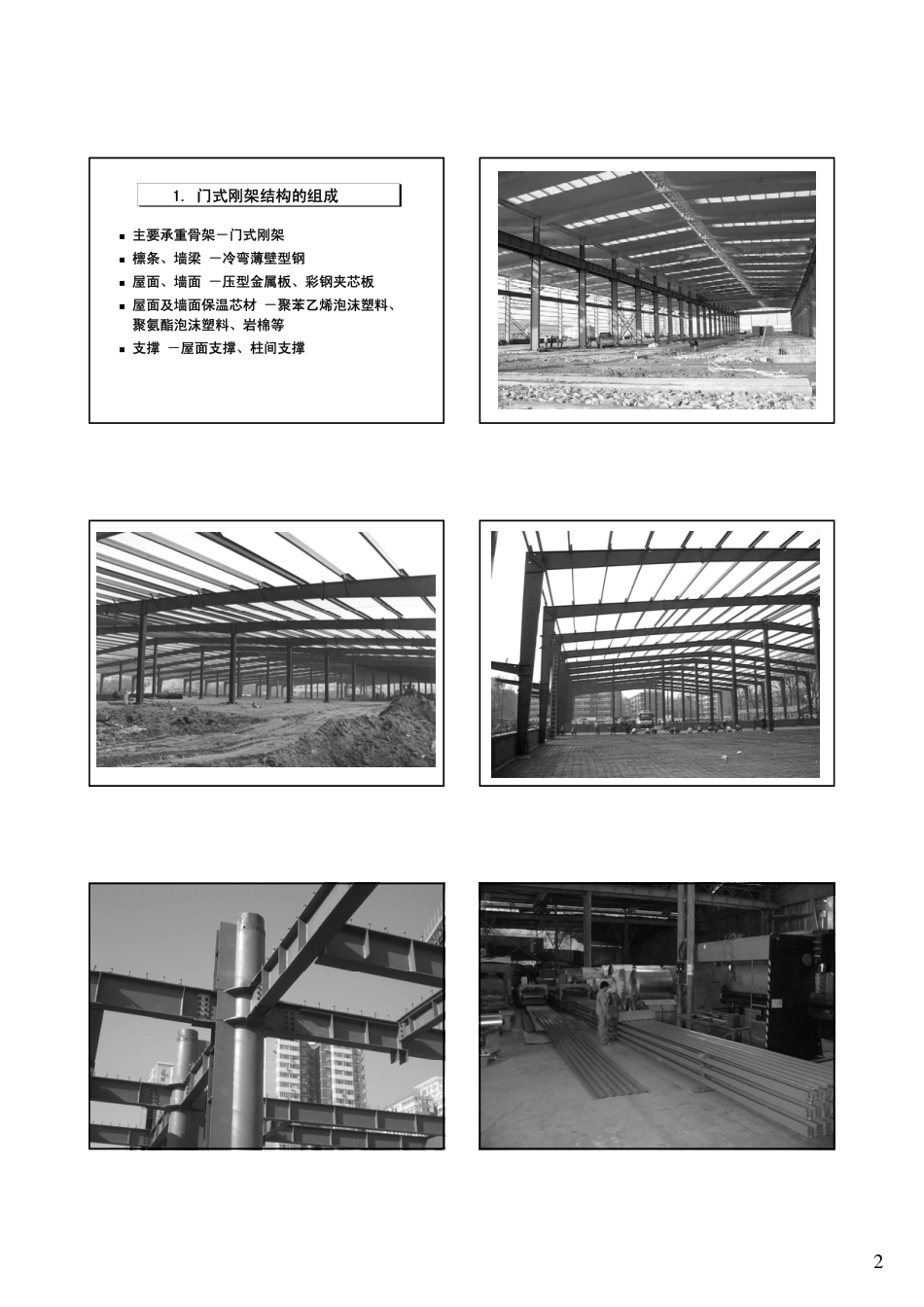

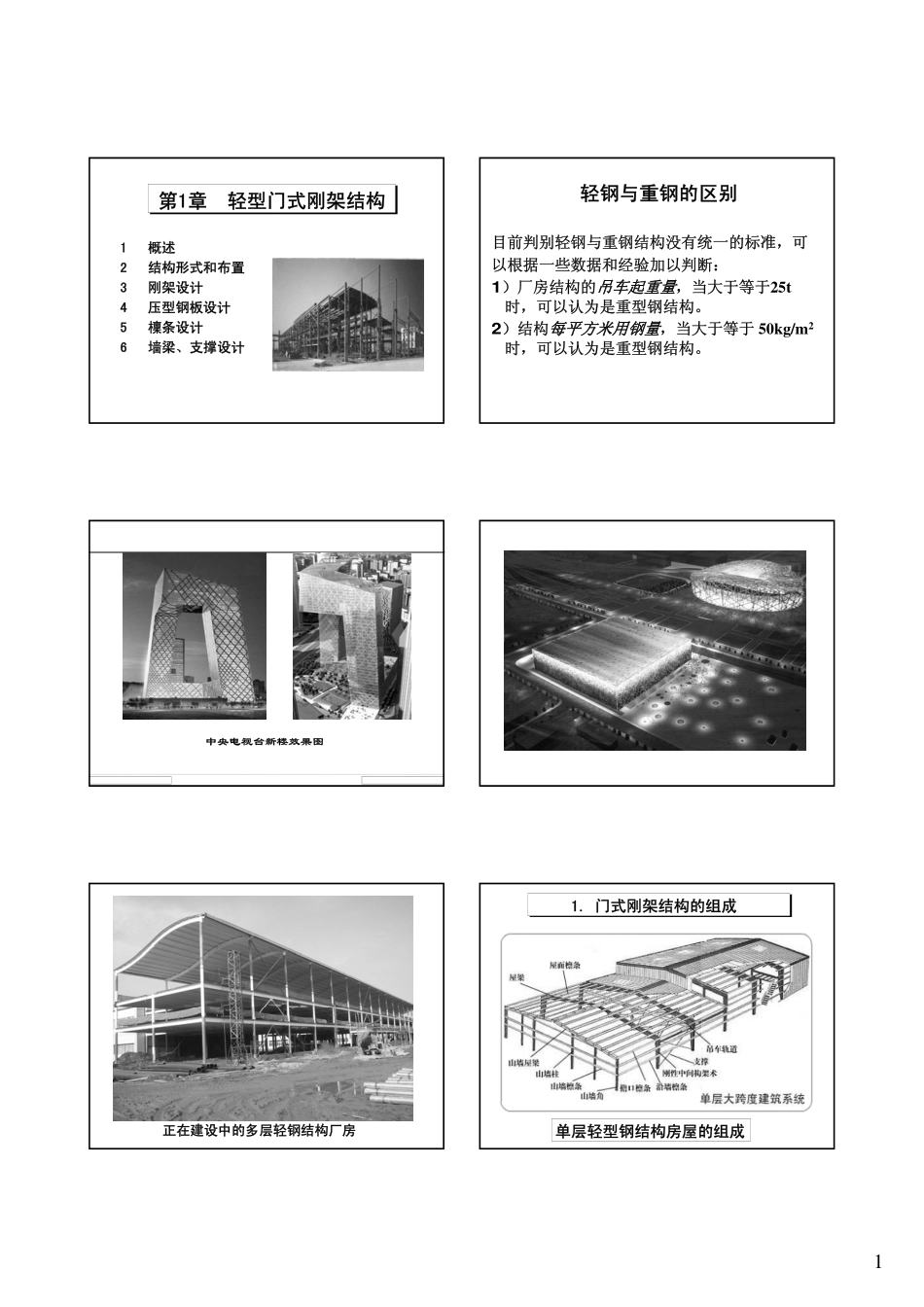

1第1章轻型门式刚架结构1概述2结构形式和布置3刚架设计4压型钢板设计5檁条设计6墙梁、支撑设计目前判别轻钢与重钢结构没有统一的标准，可以根据一些数据和经验加以判断：1）厂房结构的吊车起重量，当大于等于25t时，可以认为是重型钢结构。2）结构每平方米用钢量，当大于等于50kg/m2时，可以认为是重型钢结构。轻钢与重钢的区别中央电视台新楼效果图正在建设中的多层轻钢结构厂房单层轻型钢结构房屋的组成1.门式刚架结构的组成2主要承重骨架－门式刚架檩条、墙梁－冷弯薄壁型钢屋面、墙面－压型金属板、彩钢夹芯板屋面及墙面保温芯材－聚苯乙烯泡沫塑料、聚氨酯泡沫塑料、岩棉等支撑－屋面支撑、柱间支撑1.门式刚架结构的组成3工程实例一：青岛南车集团，2004年4月投资新建了一座轻钢结构生产车间，建筑面积5000平方米。于2004年7月竣工。主体结构采用轻型单跨门式刚架形式，吊车最大起重量为20吨，中级工作制。为使立面效果简洁美观，屋面采用有组织内排水形式。外墙面和屋面板均采用双层压型钢板，两层压型钢板之间放置了耐火性能较好的岩棉保温隔热层。正在建设的门式刚架工程实例山墙抗风柱吊车梁天窗架轻钢结构工业厂房工程实例二：青岛永源体育用品有限公司加工车间，是由韩国投资建设的2万平方米轻钢结构多层工业厂房。主体结构采用轻钢结构框架体系。楼面板采用钢－混凝土组合楼板。屋面板采用压型钢板，波浪造型的轻钢结构屋面梁轻盈、活泼，克服了工业建筑造型单一、立面造型呆板的缺点。正在建设中的多层轻钢结构厂房4压型钢板外墙板2.门式刚架结构的特点重量轻工业化程度高、施工周期短柱网布置灵活综合经济效益高门式刚架其它的结构性能：1.门式刚架屋面体系的整体性可以依靠檩条、隅撑来保证，从而减少了屋盖支撑的数量，同时支撑多用张紧的圆钢做成，很轻便。2.门式刚架的梁、柱多采用变截面杆件，可以节省材料。3.组成构件的杆件较薄，对制作、涂装、运输、安装的要求高。4.构件的抗弯刚度、抗扭刚度比较小，结构的整体刚度也比较柔。3.门式刚架结构的应用情况1.我国门式刚架设计规程：《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)2.应用范围：轻型厂房、物流中心、大型超市、体育馆、展览厅、活动房屋、加层建筑等。3.应用规模：国内每年有一千万平方米的轻钢结构建筑物竣工。54.轻型门式刚架的适用范围及截面形式：(1).屋面荷载较小，横向跨度为9～36m，柱高为4.5～9m，(2).没有吊车或设有中、轻级工作制吊车的厂房。(3).当厂房横向跨度不超过15m，柱高不超过6m时，屋面刚架梁宜采用等截面刚架形式。当厂房横向跨度大于15m，柱高超过6m时，宜采用变截面刚架形式。5.变截面刚架与等截面刚架的对比:柱和梁采用变截面形式时，截面形状与内力图形附合较好，受力合理、节省材料。变截面刚架在构造连接及加工制造方面不如等截面方便。6.柱脚形式:门式刚架柱脚分为铰接和刚接两种连接形式。刚接柱脚详图铰接柱脚详图刚接柱脚门式刚架铰接柱脚门式刚架变截面梁变截面梁、柱加劲板地脚螺栓刚接柱脚工程实例变截面刚架梁等截面刚架柱1.2结构形式和结构布置1.2.1门式刚架的各种结构形式门式刚架又称山形门式刚架。其结构形式按跨度可分为单跨、双跨和多跨。按屋面坡脊数可分为单坡、双坡、多坡屋面。结构形式的选取考虑生产工艺、吊车吨位及建筑尺寸等因素6单跨单坡单跨双坡多跨（中间摇摆柱）高底跨双坡双跨门式刚架的各种结构形式多跨（梁柱刚结）四坡双跨摇摆柱摇摆柱梁柱节点铰接连接梁柱节点刚性连接1.2.2门式刚架的结构布置1.刚架的建筑尺寸和布置跨度：一般为9-36m高度：取地坪柱轴线与斜梁轴线交点高度，宜取4.5-9m柱距：应综合考虑刚架跨度、荷载条件及使用要求等因素，宜取6m、7.5m、或9m挑檐长度：根据使用要求确定，宜为0.5—1.2m温度分区：纵向温度区段<300m横向温度区段<150m2.檩条和墙梁的布置檩条：应等间距布置。在屋脊处，应沿屋脊两侧各布置一道檩条，使得屋面板的外伸宽度不要太长(一般小于<200mm)，在天沟附近应布置一道檩条，以便于天沟的固定。确定檩条间距时，应综合考虑屋面材料、檩条规格等因素按计算确定。屋面檁条...
