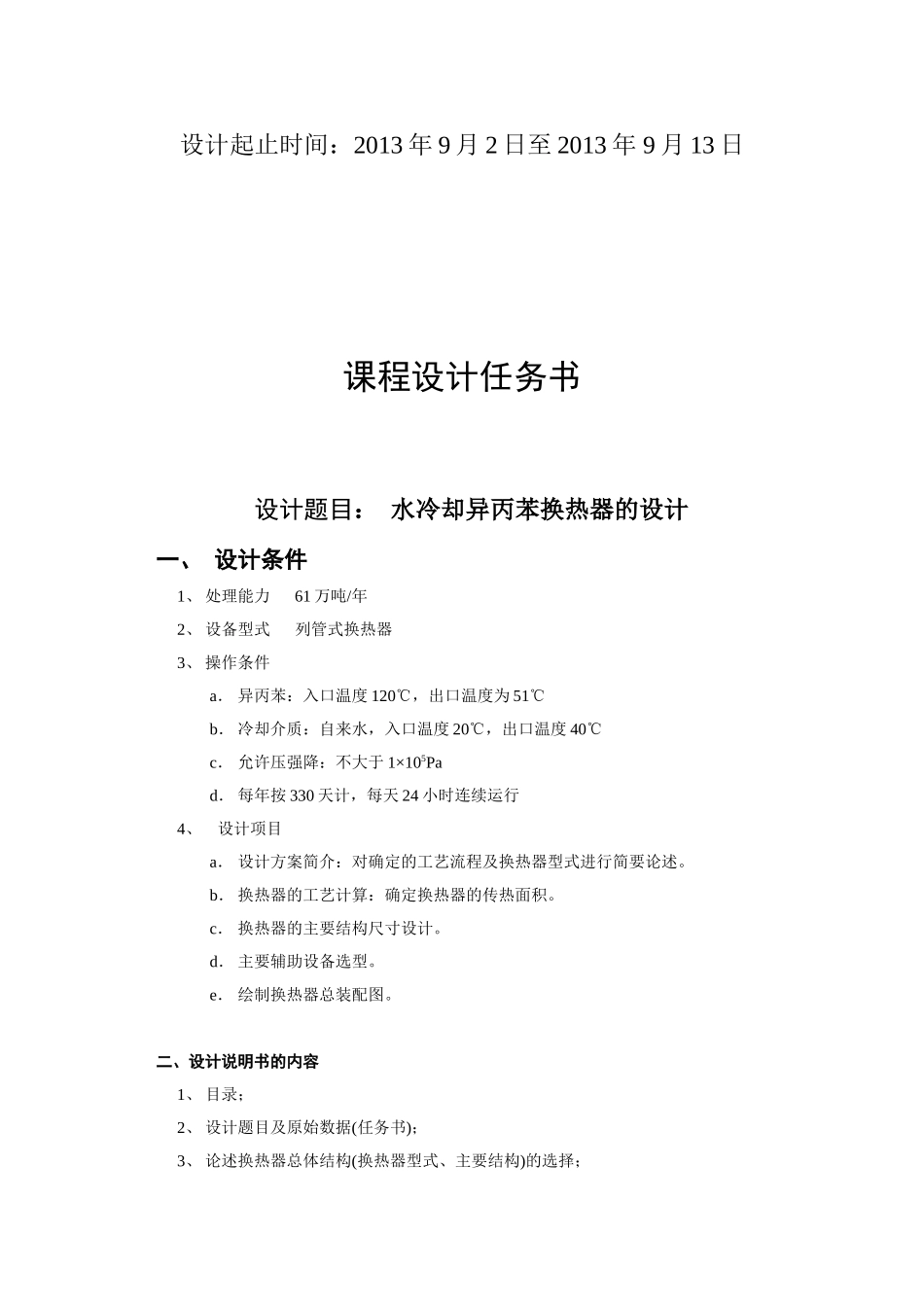

东南大学成贤学院课程设计报告题目水冷却异丙苯换热器的设计课程名称化工原理课程设计专业制药工程班级11制药二班学生姓名沈xx学号06211xxx设计地点东南大学成贤学院指导教师傅志贤成绩设计起止时间：2013年9月2日至2013年9月13日课程设计任务书设计题目：水冷却异丙苯换热器的设计一、设计条件1、处理能力61万吨/年2、设备型式列管式换热器3、操作条件a．异丙苯：入口温度120℃，出口温度为51℃b．冷却介质：自来水，入口温度20℃，出口温度40℃c．允许压强降：不大于1×105Pad．每年按330天计，每天24小时连续运行4、设计项目a．设计方案简介：对确定的工艺流程及换热器型式进行简要论述。b．换热器的工艺计算：确定换热器的传热面积。c．换热器的主要结构尺寸设计。d．主要辅助设备选型。e．绘制换热器总装配图。二、设计说明书的内容1、目录；2、设计题目及原始数据(任务书)；3、论述换热器总体结构(换热器型式、主要结构)的选择；4、换热器加热过程有关计算(物料衡算、热量衡算、传热面积、换热管型号、壳体直径等)；5、设计结果概要(主要设备尺寸、衡算结果等)；6、主体设备设计计算及说明；目录一.绪论..........................................................................................................................................41.概论......................................................................................................................................42.换热器选型...........................................................................................................................4（1）.固定管板式换热器...............................................................................................4（2）.浮头式换热器.......................................................................................................5（3）.U型管式换热器....................................................................................................5（4）.填料函式换热器...................................................................................................6二.确定设计方案........................................................................................................................7三.确定物性参数........................................................................................................................71.定性温度及物理特性...........................................................................................................7四.估算传热面积........................................................................................................................81.热流量..................................................................................................................................82.冷却水流量...........................................................................................................................83.计算平均传热温差...............................................................................................................94.估算总传热系数K..............................................................................................................10五.工艺结构尺寸......................................................................................................................101.管径和管内流速.................................................................................................................102.单程传热管数及总管数.....................................................................................................113.管的排列及分程......................
