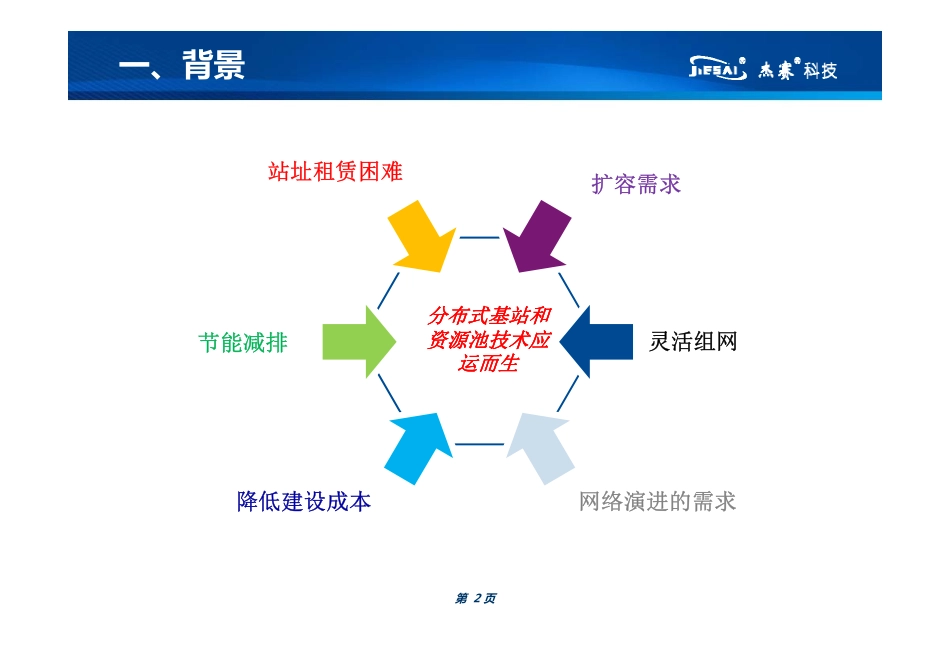

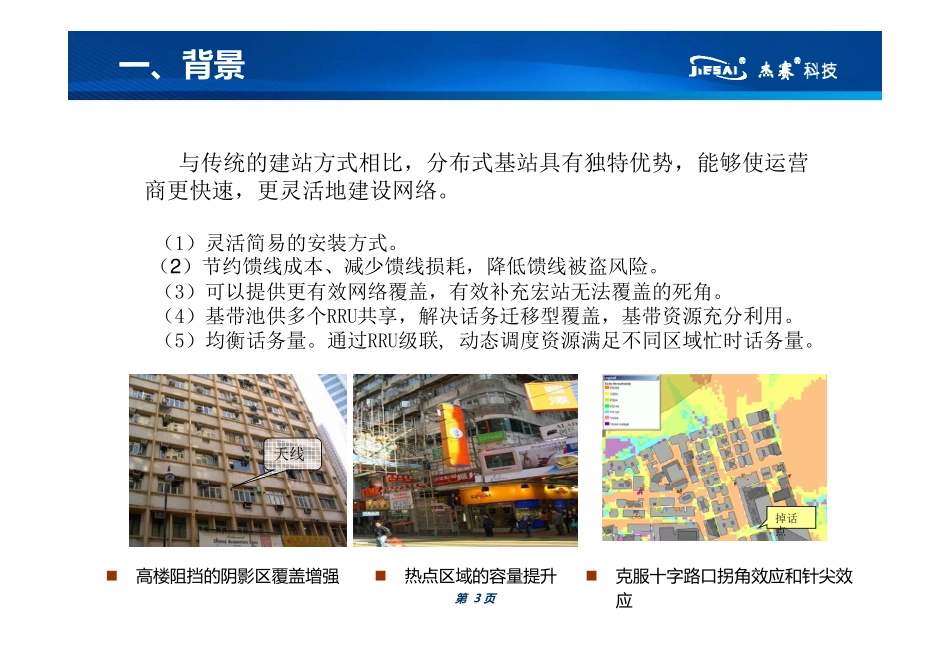

资源池及分布式基站原理资源池及分布式基站原理及应用及应用广州杰赛科技股份有限公司GCIScience&TechnologyCo.,Ltd.一、背景站址租赁困难扩容需求扩容需求节能减排灵活组网分布式基站和分布式基站和资源池技术应资源池技术应节能减排灵活组网资源池技术应资源池技术应运而生运而生降低建设成本网络演进的需求第2页一、背景与传统的建站方式相比，分布式基站具有独特优势，能够使运营商更快速更灵活地建设网络商更快速，更灵活地建设网络。（1）灵活简易的安装方式。（2）节约馈线成本减少馈线损耗降低馈线被盗风险（2）节约馈线成本、减少馈线损耗，降低馈线被盗风险。（3）可以提供更有效网络覆盖，有效补充宏站无法覆盖的死角。（4）基带池供多个RRU共享，解决话务迁移型覆盖，基带资源充分利用。（5）均衡话务量通过RRU级联动态调度资源满足不同区域忙时话务量（5）均衡话务量。通过RRU级联,动态调度资源满足不同区域忙时话务量。天线掉话点第3页�热点区域的容量提升�高楼阻挡的阴影区覆盖增强�克服十字路口拐角效应和针尖效应二、资源池和分布式基站相关概念1.分布式基站定义分布式基站：把传统的宏基站设备按照功能划分为两个功能模块：�把基站的基带、主控、传输、时钟等功能集中在基带单元模块（BBU）（BBU）�把收发信机、功放等中射频集成在远端射频模块（RRU）�BBU和RRU之间通过光纤（或高速电缆）连接第4页二、资源池和分布式基站相关概念2.资源池定义——基带群所谓资源池即将系统中所有可用的资源集中到一起，由系统中特定的资源管理模块统一进行分配与调度特定的资源管理模块统一进行分配与调度。分布式基站中的资源池的概念，是指基带池，其调度的资源主要包括要包括：�基带处理单元�传输资源第5页二、资源池和分布式基站相关概念3.多载波RRU和MCPA技术多载波RRU采用MCPA技术，即引入基于宽带PA、一个载频板支持多个频点的动态配置，可利用一个PA模块对多个载波进行放大，对于GSM可有效减少射频合路的合路损耗对于GSM，可有效减少射频合路的合路损耗第6页三、分布式基站接口规范通用公共无线接口（CPRI）联盟是一个工业合作组织，发起成立CPRI组织3.1CPRI接口规范通用公共无线接（）联盟是个业合作组织，发起成组织的公司包括：爱立信、华为、NEC、北电网络及西门子公司。协议支持的制式包括：UTRAFDDR8；WiMAX；3GPPE-UTRA，R8�规范体系如下1.位于REC和RE之间以及两个RE之间连续的内部无线基站接口。第7页三、分布式基站接口规范的功能划分3.1CPRI接口规范�REC和RE的功能划分REC（BBU）功能RE（RRU）功能下行上行下行上行无线基站控制和管理Iub传输RRC信道滤波Iub帧协议数/模转换模/数转换Iub帧协议数/模转换模/数转换信道编码信道解码上变频下变频交织解交织每个载波的开关控制自动增益控制扩频解扩载波复用载波解复用加扰解扰功率放大低噪放大物理信道的叠加将信号分配给信号处理单元天线监控对每个物理信道进行发射功率控制发射功率控制和反馈信息检测射频滤波射频滤波射功率控制测射频滤波射频滤波帧和时隙信号生成测量测量第8页三、分布式基站接口规范2.协议分层：包括物理层（Layer1）和数据链路层（Layer2）：物理层定义：物层定义�电口特性�光口特性�不同数据流的时分复用方式�底层信令数据链路层定义：�媒体接入控制（MAC）�流控�对控制和管理信息的数据保护第9页三、分布式基站接口规范3.协议数据平面控制平面：用于呼叫处管理平面：用于CPRI链用户平面：基站和移动同步：在节点之间用于呼叫处理的控制数据用于CPRI链路和节点操作、管理和维护的管理基站和移动台之间的业务数据。数据以IQ数据在节点之间传递同步和定时信息维护的管理信息据以IQ数据的形式传送第10页三、分布式基站接口规范最大环路延时（RTD）要求：3.1CPRI接口规范最大环路延时（）要求：•为了保证UTRA-FDD内环功控的有效实施，协议规定用户平面数据在CPRI接口传输的环路时延（不包括线缆传输时延）不超过5us。问题：目前协议只对不包括线缆传输时延的环路时延、帧定时精度以及环路时延测量精度提出了要求，并未强制要求系统设备实现自动时及环路时延测量精度提出了...
