第七章链传动VIP免费

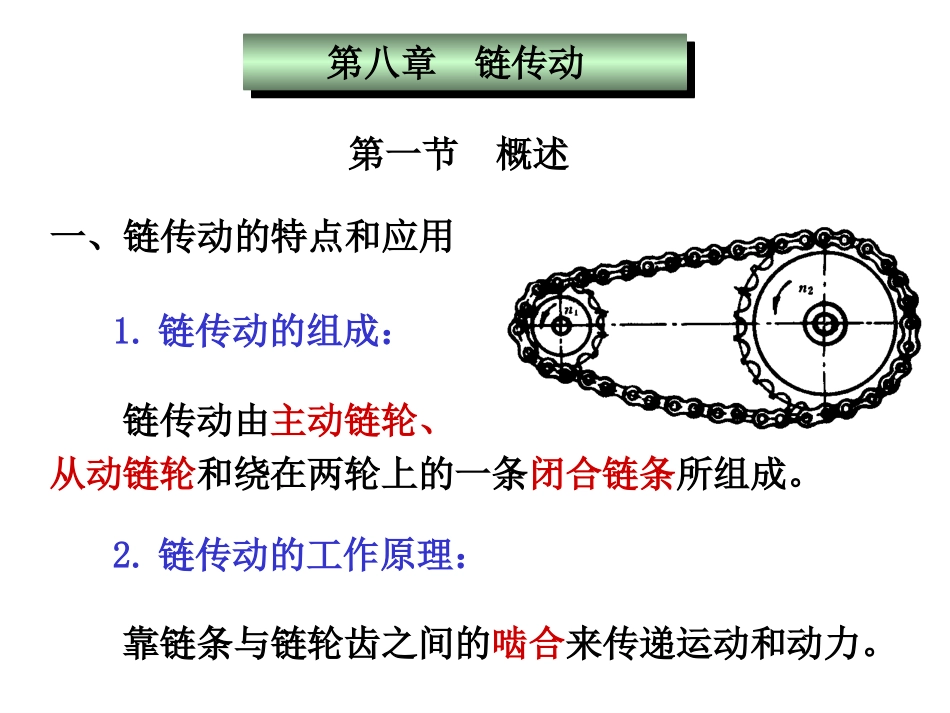

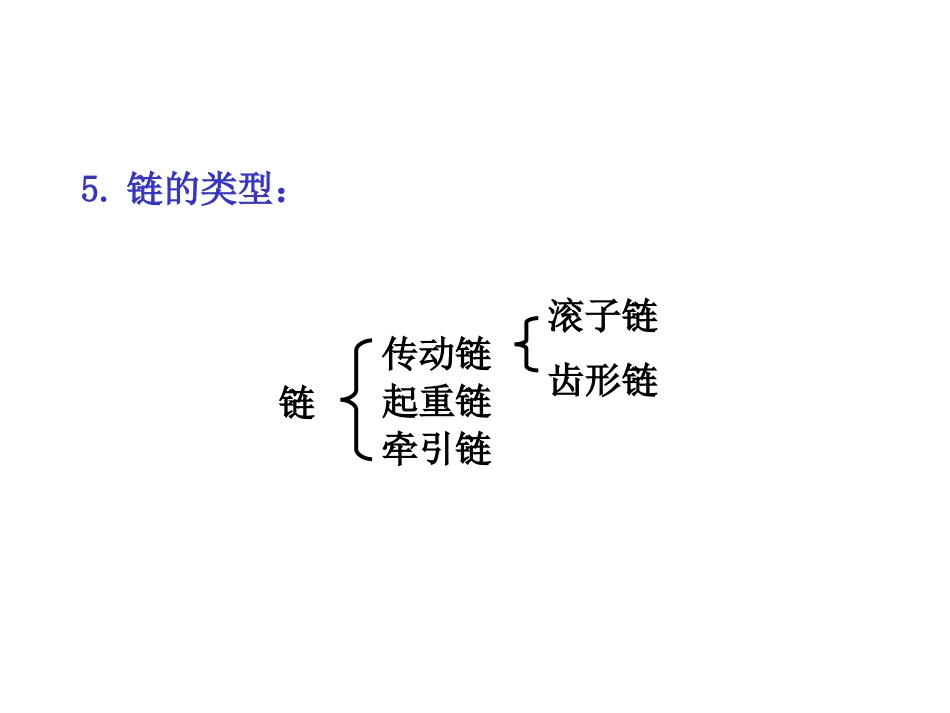

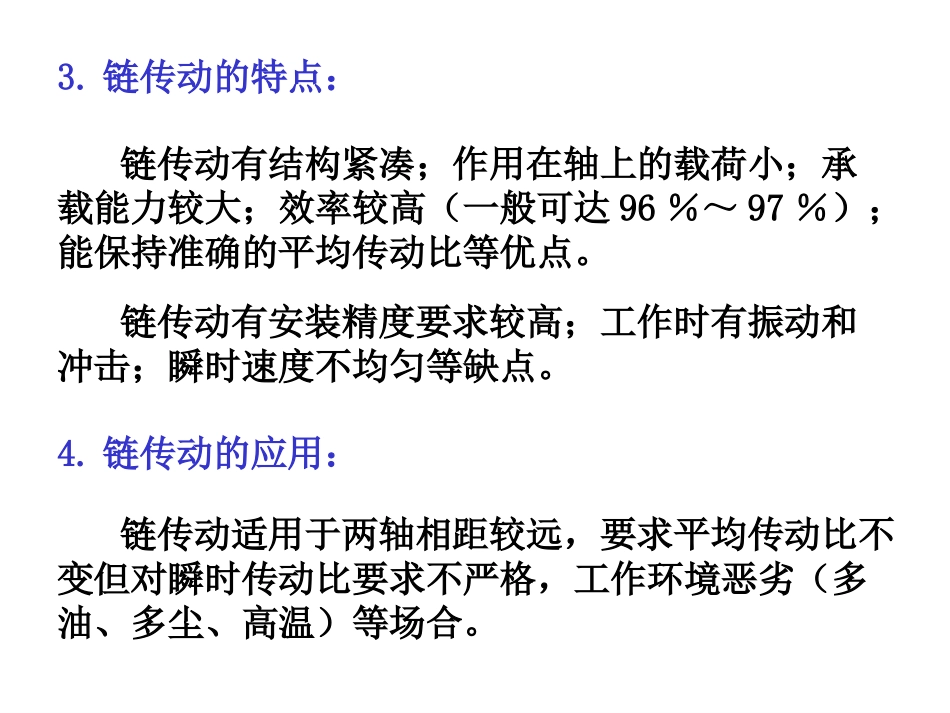

链传动由主动链轮、从动链轮和绕在两轮上的一条闭合链条所组成。第八章链传动第八章链传动1.链传动的组成：2.链传动的工作原理：靠链条与链轮齿之间的啮合来传递运动和动力。第一节概述一、链传动的特点和应用链传动适用于两轴相距较远，要求平均传动比不变但对瞬时传动比要求不严格，工作环境恶劣（多油、多尘、高温）等场合。3.链传动的特点：4.链传动的应用：链传动有结构紧凑；作用在轴上的载荷小；承载能力较大；效率较高（一般可达96％～97％）；能保持准确的平均传动比等优点。链传动有安装精度要求较高；工作时有振动和冲击；瞬时速度不均匀等缺点。5.链的类型：传动链起重链牵引链滚子链齿形链链齿形链齿形链又称无声链，它是一组链齿板铰接而成。工作时链齿板与链轮轮齿相啮合而传递运动。与滚子链相比，齿形链传动平稳无噪声承受冲击性能好，工作可靠，多用于高速或运动精度要求较高的传动装置中。齿形链按铰链结构不同可分为圆销式、轴瓦式和滚柱式三种。齿形链上设有导板，以防止链条工作时发生侧向窜动。导板有内导板和外导板之分。内导板齿形链导向性好，工作可靠；外导板齿形链的链轮结构简单。60。圆销式轴瓦式滚柱式二、滚子链的结构和规格1.滚子链的结构2.节距p：传递功率较大时，多采用小节距的多排链。多排链：3.连接链节用开口销固定，多用于大节距链弹簧卡片固定，多用于小节距链设计时，链节数宜取偶数，以避免使用过渡链节，造成链的承载能力下降。过渡链节4.滚子链的规格标记示例：08A-1×86GB/T1243–2006三、链轮1.链轮结构型式a）实心式b）孔板式c）联接式2.链轮材料注：小链轮的材料要求比大链轮高。要求：1）强度；2）耐磨；3）耐冲击3.链轮齿形abcdarrr213zo2o1o3180¡ã滚子链链轮齿形滚子链链轮轴向齿廓注：几何尺寸及计算公式见手册。要求：（1）保证链节能自由地进入和退出啮合；（2）接触应力小；（3）形状简单，便于加工。第二节链传动的运动特性和受力分析第二节链传动的运动特性和受力分析一、平均速度和平均传动比（1）链条的平均速度：（2）链传动的平均传动比为：1221zznni1000601000602211pnzpnzv二、瞬时速度和瞬时传动比cos11rv（2）链条的瞬时速度v（1）主动链轮的角速度ω1这种由于多边形啮合给链传动带来的速度不均匀性，称为链传动的多边形效应。链传动中，链条的前进速度和上下抖动速度是周期性变化的，链轮的节距越大，齿数越少，链速的变化就越大。因此链传动不宜用于对运动精度有较高要求的场合。coscoscos21122rrrv（4）瞬时传动比为：coscos1221rri（3）从动链轮的角速度ω2三、链传动的动载荷1）由链速和从动轮的角速度变化而产生的附加动载荷。注：链轮转速越高、链节距越大、链轮齿数越少，附加动载荷越大。3）啮合瞬间产生的附加动载荷。引起动载荷的主要原因：2）由链条上下运动产生的附加动载荷。链传动在安装时，应使链条受到一定的张紧力，张紧的目的主要是使松边不致过松，以免影响链条正常退出啮合和产生振动、跳齿或脱链现象。1.工作拉力FvPF10002.离心拉力Fc2cqvF3.垂度拉力Ff式中g––––重力加速度(m/s2)；a––––中心距（m）；f––––悬索垂度(m)；Kf–––垂度系数。四、链传动的受力分析100'qaKFff100)sin("qaKFfffcfcFFFFFFF21从动边总拉力主动边总拉力作用在轴上的载荷FQ可近似地取为主动边和从动边总拉力之和，因离心拉力不作用在轴上，不应计算在内，由此得FQ=F+2Ff。又由于垂度拉力不大，故可近似取FKFAQ)2.1~15.1(水平和倾斜链传动接近垂直链传动FKFAQ05.1第三节滚子链传动的设计第三节滚子链传动的设计一、链传动的主要失效形式1．铰链磨损d=p/sin(180/z)若p一定，zd因此，为了保证链的使用寿命，不致过早产生跳齿或脱链，除应满足规定的润滑状态外，还有必要限制链轮的最大齿数。当不能保证所要求的润滑状态或防护装置不当时，铰链磨损才是其主要的失效形式。2．疲劳破坏在润滑充分和设计、安装正确的条件下，疲劳强度是决定链传动承载能力的主要因素。3．铰链胶合铰链胶合与链轮转速关系极...
