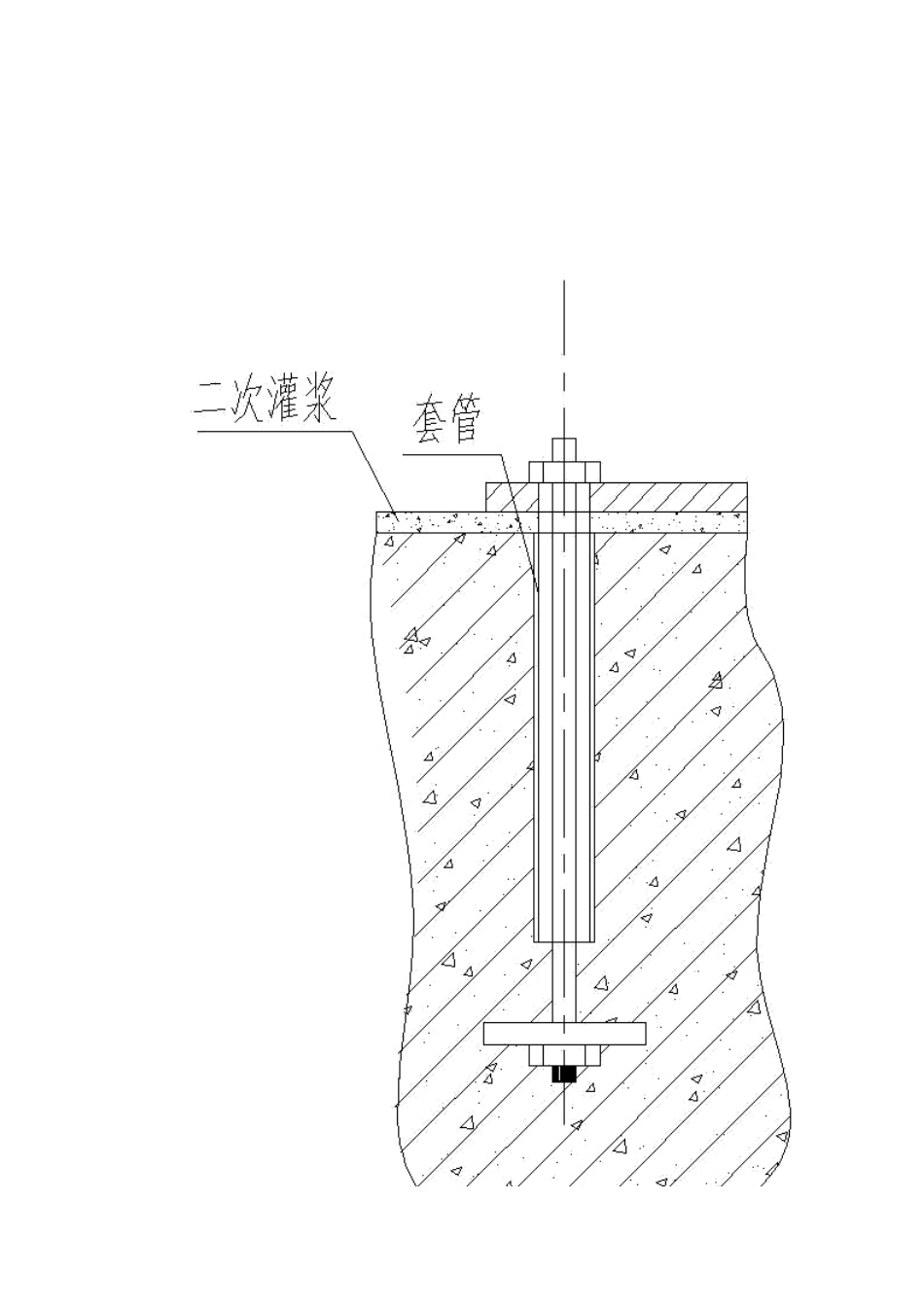

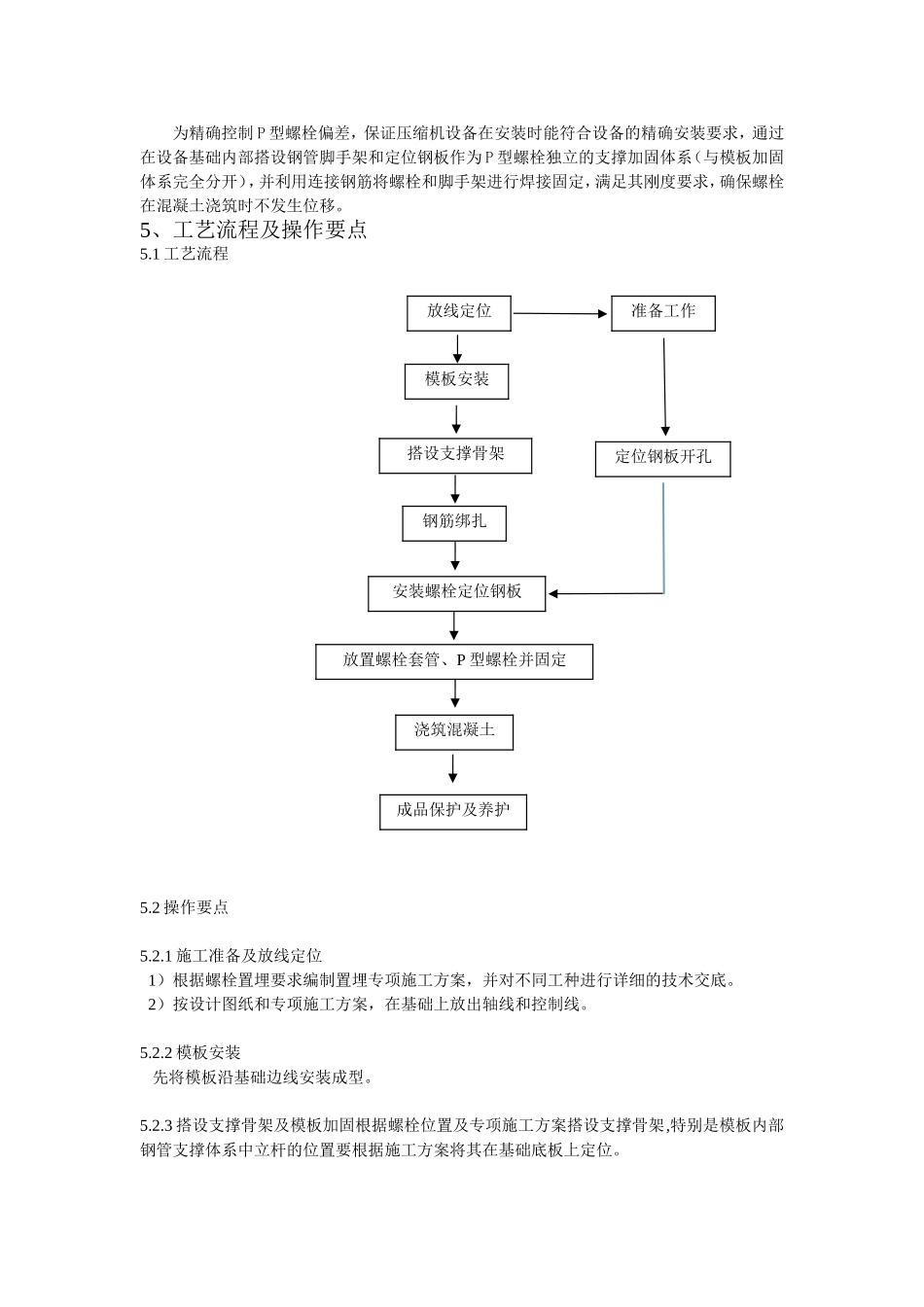

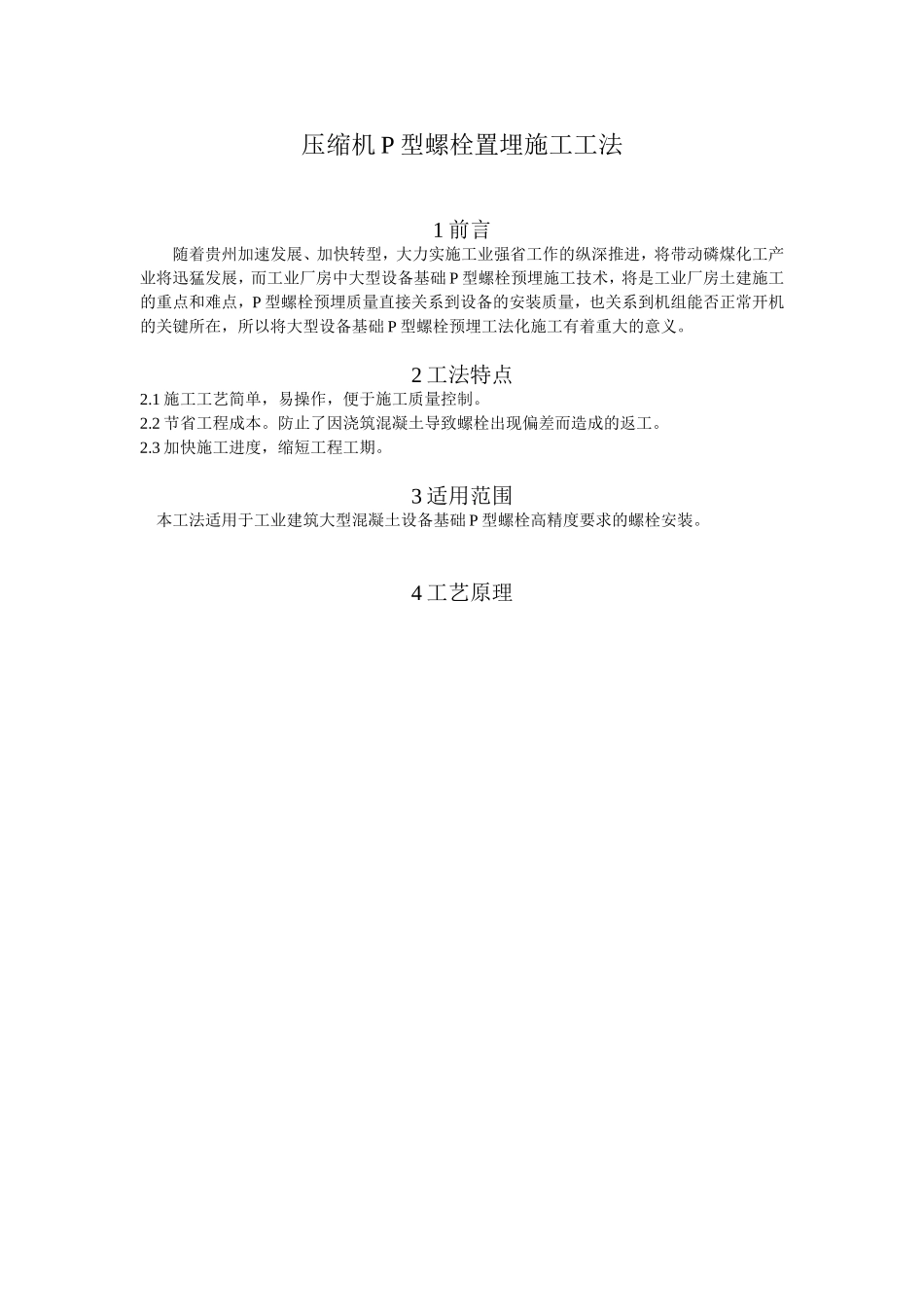

压缩机P型螺栓置埋施工工法1前言随着贵州加速发展、加快转型，大力实施工业强省工作的纵深推进，将带动磷煤化工产业将迅猛发展，而工业厂房中大型设备基础P型螺栓预埋施工技术，将是工业厂房土建施工的重点和难点，P型螺栓预埋质量直接关系到设备的安装质量，也关系到机组能否正常开机的关键所在，所以将大型设备基础P型螺栓预埋工法化施工有着重大的意义。2工法特点2.1施工工艺简单，易操作，便于施工质量控制。2.2节省工程成本。防止了因浇筑混凝土导致螺栓出现偏差而造成的返工。2.3加快施工进度，缩短工程工期。3适用范围本工法适用于工业建筑大型混凝土设备基础P型螺栓高精度要求的螺栓安装。4工艺原理为精确控制P型螺栓偏差，保证压缩机设备在安装时能符合设备的精确安装要求，通过在设备基础内部搭设钢管脚手架和定位钢板作为P型螺栓独立的支撑加固体系（与模板加固体系完全分开），并利用连接钢筋将螺栓和脚手架进行焊接固定，满足其刚度要求，确保螺栓在混凝土浇筑时不发生位移。5、工艺流程及操作要点5.1工艺流程5.2操作要点5.2.1施工准备及放线定位1）根据螺栓置埋要求编制置埋专项施工方案，并对不同工种进行详细的技术交底。2）按设计图纸和专项施工方案，在基础上放出轴线和控制线。5.2.2模板安装先将模板沿基础边线安装成型。5.2.3搭设支撑骨架及模板加固根据螺栓位置及专项施工方案搭设支撑骨架,特别是模板内部钢管支撑体系中立杆的位置要根据施工方案将其在基础底板上定位。放线定位模板安装搭设支撑骨架钢筋绑扎安装螺栓定位钢板放置螺栓套管、P型螺栓并固定浇筑混凝土成品保护及养护准备工作定位钢板开孔5.2.4钢筋绑扎根据设计和规范要求绑扎钢筋网。5.2.5安装螺栓定位钢板根据专项施工方案要求，将螺栓定位钢板安装固定在钢管骨架上。（图—1）图—1安装螺栓定位钢板5.2.6放置螺栓套管、P型螺栓并固定将套管放入钢板孔内，再进行校对调平，达到设计精度要再求进行固定；然后再放入P型螺栓及上螺栓底托，再进行最终校对，待校对完成达到设计精度要求后，再使用Ф14以上的钢筋进行点焊加固（钢筋大小具体根据刚度需要选择使用）。（图—2、图—3）图—2放置套管及P型螺栓图—3P型螺栓固定5.2.7混凝土浇筑为了确保P型螺栓位置在浇筑混凝土时位置不变，将混凝土进行分层浇筑，进而一层一层固定钢筋网和螺栓。混凝土必须振捣密实，振捣棒严禁直接振捣钢筋、加固筋和P型螺栓。混凝土浇筑期间一定要由专人负责，并且要有技术员跟踪检查指导浇筑。5.2.8成品保护及养护为保证P型螺栓的螺纹部分不沾染混凝土，所以每根螺栓螺纹段在浇筑前使用胶布进行保护密封，放置锈蚀和在浇筑中不被损坏。混凝土浇筑完根据规范要求进行混凝土养护。6主要机械设备和材料主要施工机械设备主要施工材料7质量标准及质量保证措施7.1材料要求P型螺栓、钢管的品种、规格、性能等应符合现行国家产品标准和设计要求。7.2允许偏差序号设备名称型号单位数量备注1水平仪ZH7854台1检验合格2电焊机BX1-630台23扳手双用活动扳(250mm)8PK-H0108PK-H010把14经纬仪J2台1检验合格5大型直角三角板铝合金材质个2检验合格68m钢卷尺铝合金材质把2检验合格7墨斗个1序号材料名称型号单位数量备注1钢管Ф48*3.0m/台436合计约重1.652钢板10mm厚块/台6合计约重0.8t3P型螺栓Ф86颗/台46单颗重45kg4套管Ф110*3.5颗/台46约45kg7.3质量保证措施7.3.1施工前认真做好技术交底，各分部分项工程均应严格执行现行施工验收规范及标准，并对现场管理人员、各工种操作工做好班前教育，加强对各专业工程人员的素质和能力控制。7.3.2严格执行各项质量检查制度，在施工队自检、互检、交接检的基础上，分项验收评定质量，及时办理隐蔽工程验收手续。7.3.3对测量基准点和参考标高的确认以及工程测量放线复核控制，测量仪器精度满足要求。7.3.4确保任意螺栓之间对角线的间距误差满足设计要求。7.3.5编制大型混凝土浇筑的施工方案，根据混凝土的初凝时间控制好混凝土浇筑速度，确保模板刚度满足混凝土的侧压力要求。7.3.6做好成品保护工作，混凝土初凝前要及时将基础表面进行清光处理，并对混凝土进行养护。8劳动组织及安全保证措施8....
