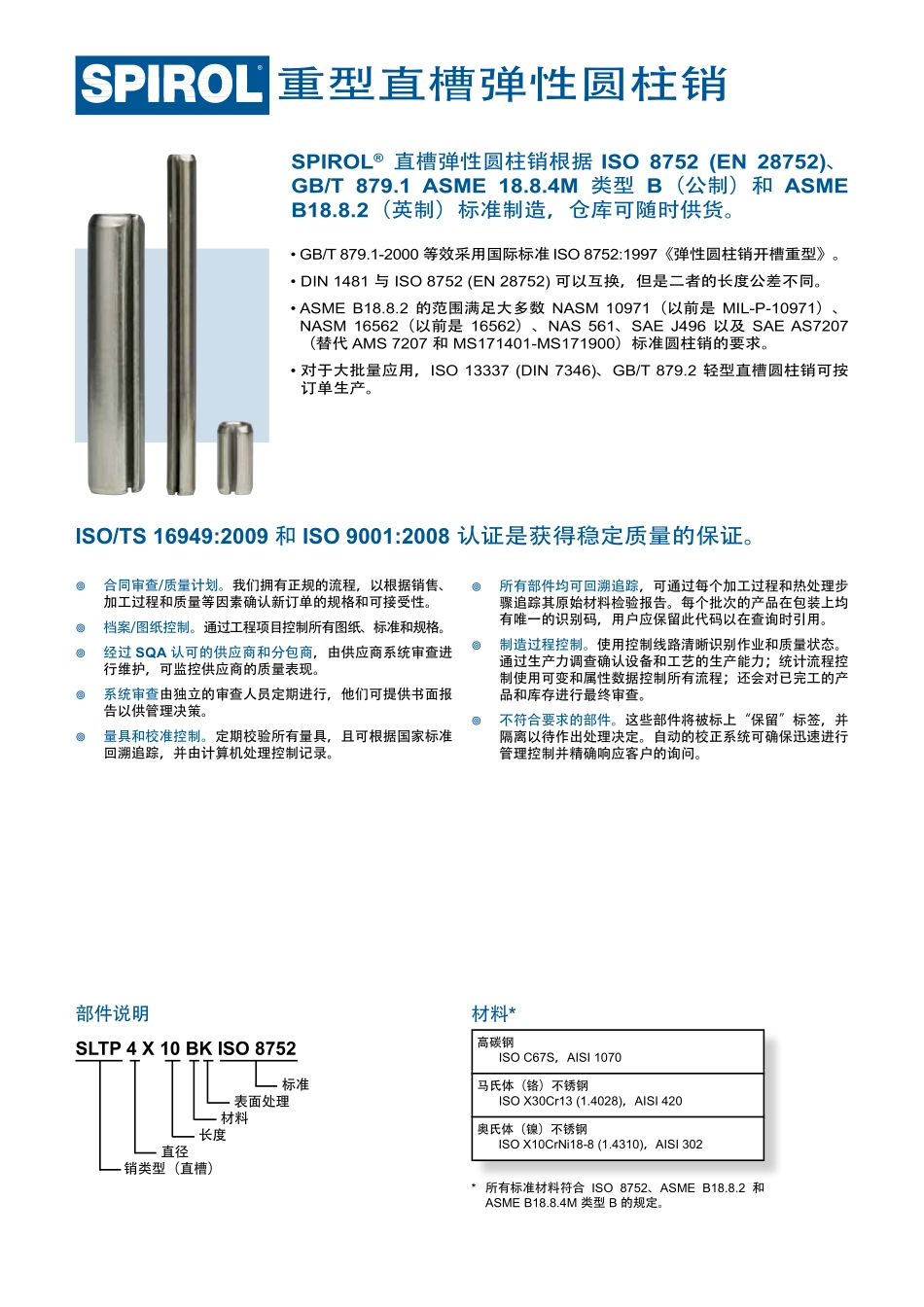

1直槽弹性圆柱销ISO8752GB/T879.1ASMEB18.8.2ASMEB18.8.4M2SPIROL®直槽弹性圆柱销根据ISO8752(EN28752)、GB/T879.1ASME18.8.4M类型B(公制)和ASMEB18.8.2(英制)标准制造,仓库可随时供货。重型直槽弹性圆柱销¥合同审查/质量计划。我们拥有正规的流程,以根据销售、加工过程和质量等因素确认新订单的规格和可接受性。¥档案/图纸控制。通过工程项目控制所有图纸、标准和规格。¥经过SQA认可的供应商和分包商,由供应商系统审查进行维护,可监控供应商的质量表现。¥系统审查由独立的审查人员定期进行,他们可提供书面报告以供管理决策。¥量具和校准控制。定期校验所有量具,且可根据国家标准回溯追踪,并由计算机处理控制记录。¥所有部件均可回溯追踪,可通过每个加工过程和热处理步骤追踪其原始材料检验报告。每个批次的产品在包装上均有唯一的识别码,用户应保留此代码以在查询时引用。¥制造过程控制。使用控制线路清晰识别作业和质量状态。通过生产力调查确认设备和工艺的生产能力;统计流程控制使用可变和属性数据控制所有流程;还会对已完工的产品和库存进行最终审查。¥不符合要求的部件。这些部件将被标上“保留”标签,并隔离以待作出处理决定。自动的校正系统可确保迅速进行管理控制并精确响应客户的询问。ISO/TS16949:2009和ISO9001:2008认证是获得稳定质量的保证。•GB/T879.1-2000等效采用国际标准ISO8752:1997《弹性圆柱销开槽重型》。•DIN1481与ISO8752(EN28752)可以互换,但是二者的长度公差不同。•ASMEB18.8.2的范围满足大多数NASM10971(以前是MIL-P-10971)、NASM16562(以前是16562)、NAS561、SAEJ496以及SAEAS7207(替代AMS7207和MS171401-MS171900)标准圆柱销的要求。•对于大批量应用,ISO13337(DIN7346)、GB/T879.2轻型直槽圆柱销可按订单生产。部件说明SLTP4X10BKISO8752标准表面处理材料长度直径销类型(直槽)材料*高碳钢ISOC67S,AISI1070马氏体(铬)不锈钢ISOX30Cr13(1.4028),AISI420奥氏体(镍)不锈钢ISOX10CrNi18-8(1.4310),AISI302*所有标准材料符合ISO8752、ASMEB18.8.2和ASMEB18.8.4M类型B的规定。1选择–ASME或ISOASME3mm或更大尺寸的圆柱销可以替代ISO圆柱销,不需要任何审查或更改。1.5至2.5mm圆柱销需要更改规定的最大孔。SPIROL生产符合美国国家标准ASMEB18.8.4M以及国际标准ISO8752(EN28752)、中国国家标准GB/T879.1的各种直槽弹性圆柱销。如果您正在面对插入装配问题或性能问题,我们建议您在所有新的应用和现有应用中考虑采用ASME圆柱销。我们根据ASME圆柱销的各种显著优势提出此建议:¥所需插入力低,这是因为对于额定尺寸的孔而言,ASME圆柱销具有更小的自由直径尺寸。由于壁厚增加,最低硬度提高以及插入后槽口最小,因此圆柱销被牢固地保持在孔中。¥无互相嵌套现象,因为自由直径状态时槽的最大间隙始终小于销的壁厚。¥较高的剪切强度,由于壁厚增加,最低硬度提高以及槽口在载荷的作用下变得更窄,因此销在承受剪切力作用时的失效过程短于其他类型销的渐进型失效。技术规格对比标称直径ISOkNASMEkN提高百分比1.51.581.8+11.422.823.5+12.42.54.385.5+12.636.327.8+12.4411.2412.3+9.4517.5419.6+11.2626.0428.5+9.4842.7648.8+11.41070.1679.1+12.612104.1111.6*+7.214144.7170.0+17.516171.0190.0+11.118222.5250.0+12.420280.6320.0+11.4剪切强度对比对于直径不大于2.5mm的孔,ASME建议的公差等级为H10,直径大于等于3mm的孔为H12。ISO建议所有尺寸的公差均为H12。扩展直径–ASME圆柱销相对标称孔具有更小的扩展或自由直径。倒角直径–ASME规定最大倒角直径应比标称孔直径小0.1至0.5mm,而ISO仅规定倒角直径需小于标称孔直径。平直度–ASME规定了平直度要求,而ISO根本未提及。剪切强度–ASME规定了奥氏体不锈钢的最低双剪切强度,ISO未作规定。材料–ASME包括铍铜合金,ISO不包括。标称直径ISOASME1.51.5/1.61.5/1.5622/2.12/2.072.52.5/2.652.5/2.583及更大无差别无差别长度公差–差别最小:壁厚–ASME圆柱销的壁厚等于或大于ISO销,且由于厚度和条带材料宽度的原因,其横截面积也比较大。硬度–ASME规格中碳...
