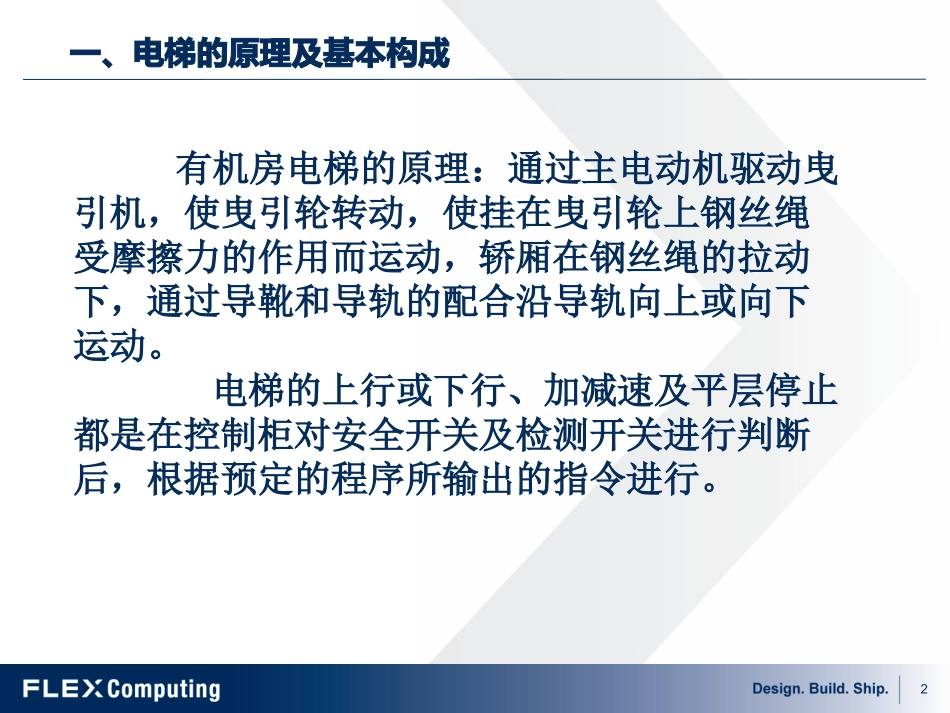

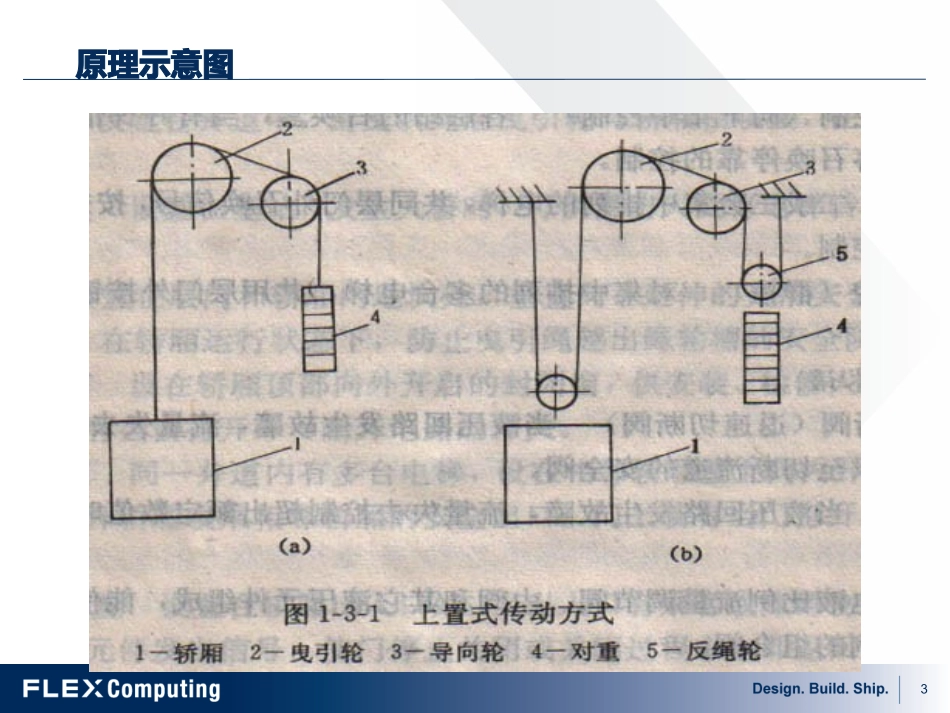

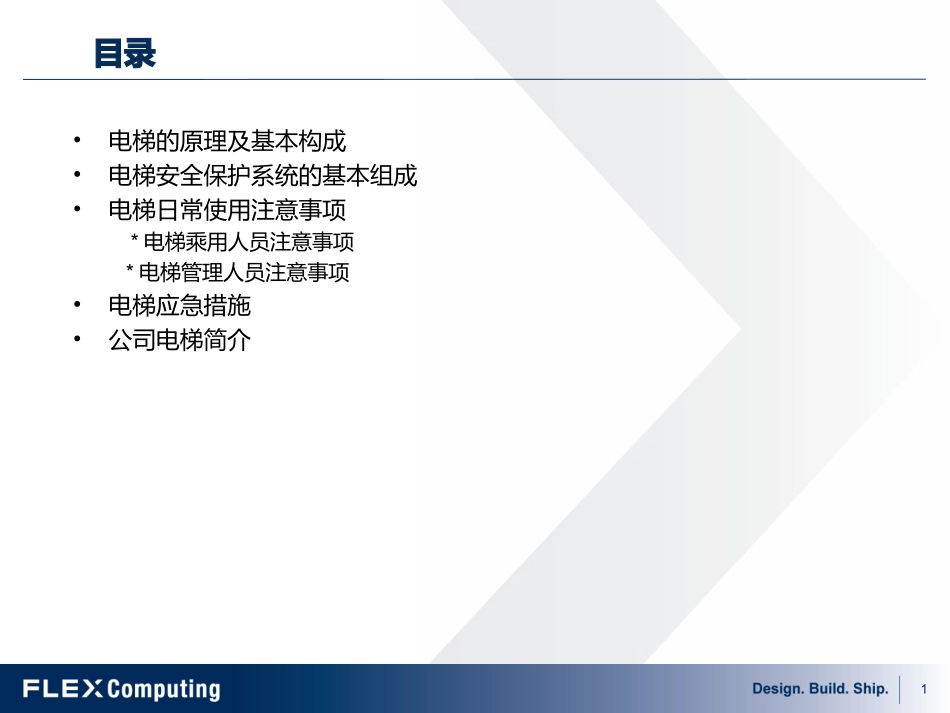

1目录•电梯的原理及基本构成•电梯安全保护系统的基本组成•电梯日常使用注意事项*电梯乘用人员注意事项*电梯管理人员注意事项•电梯应急措施•公司电梯简介2一、电梯的原理及基本构成有机房电梯的原理：通过主电动机驱动曳引机，使曳引轮转动，使挂在曳引轮上钢丝绳受摩擦力的作用而运动，轿厢在钢丝绳的拉动下，通过导靴和导轨的配合沿导轨向上或向下运动。电梯的上行或下行、加减速及平层停止都是在控制柜对安全开关及检测开关进行判断后，根据预定的程序所输出的指令进行。3原理示意图4电梯系统基本构成一般的有机房电梯，主要构成有：从土建位置等分：机房、井道、底坑和层站从机构部件分：机房：控制柜、曳引机、电动机、限速器井道：轿厢、对重装置、导轨、隔磁板、端站强迫减速限位极限开关底坑：对重轿厢缓冲器、限速器张紧轮轿厢上，轿门、门机系统、平层感应器、安全钳、安全窗等一、电梯的原理及基本构成5电梯结构图一、电梯的原理及基本构成6二、电梯安全保护系统的基本组成1、超速(失控)——保护装置限速器、安全钳；2——．超越上下极限工作位置的保护装置包括强迫减速开关、终端限位开关、终端极限开关来达到强迫换速、切断控制电路、切断动力电源三级保护；3．撞底(与冲顶)——保护装置缓冲器；4．层门门锁与轿门电气联锁装置。确保门不关闭、电梯不能运行；5——．门的安全保护装置层门、轿门设置门光电装置、门电子检测装置、门安全触板等；6——．电梯不安全运行防止系统如轿厢超载装置、限速器断绳开关、选层器断带开关等；7——．不正常状态处理系统机房曳引机的手动盘车、自备发电机以及轿厢安全窗、轿门手动开门设备等；8——．供电系统断相、错相保护装置相序保护继电器等；9．停电或电气系统发生故障时，轿厢慢速移动装置；10——．报警装置轿厢内与外联系的警铃、电话等。其中，层门除了电气门锁外，还设置了机械门锁，保证正常情况下，不用厅门应急钥匙或其它器具，从层站无法用人力扒开厅门，从而防止人或物坠落井道的危险。71、限速器、安全钳；用于电梯超速(失控)保护。限速器与安全钳动作示意图二、电梯安全保护系统的基本组成8安全钳示意图二、电梯安全保护系统的基本组成9轿厢、对重超程二、电梯安全保护系统的基本组成10二、电梯安全保护系统的基本组成3．缓冲器用于撞底(与冲顶)保护装置11一个关键部件：抱闸系统为了保证电梯能够准确平层，可靠停止，电梯还设置了抱闸系统，使在电磁力的作用下行梯时抱闸释放；停梯时通过闸瓦和轮毂间的静摩擦力，使轿厢能可靠停止。其作用相当于汽车的刹车系统，在停车的时候起作用，抱紧轮毂，使轿厢无法运行。但与汽车刹车系统不同的是，它不是通过人工控制，而是通过两个相互独立的电气设备进行可靠控制，由控制系统控制它的得电或失电，即抱闸的释放和抱紧，从而行、停都可靠。二、电梯安全保护系统的基本组成12三、电梯日常使用注意事项3.1电梯乘用人员注意事项1、应爱护公共设施，不踢不撞电梯厅门、按钮等部、配件，不在电梯合格证、警示标志、操纵呼梯面板和按钮上涂抹；2、爱护环境卫生，不在电梯层站、轿厢等电梯运行范围内放置物品和遗落杂物，不往电梯井道丢弃物品。在电梯门附近见到螺丝钉、铁屑等可能卡住电梯门的物品时，应清楚；3、不准装载超过轿厢内高度或宽度的物品；4、搭乘或等候电梯时，严禁依靠轿门或厅门；5、任何人都不得在厅门、轿门之间的跨骑位置逗留；6、不得在轿厢内蹦跳，以免引起电梯安全钳误动作而发生困人事件；7、在装载货物时，应注意重心，将货物放在轿厢中间，以免因重心偏斜轿厢倾斜，引起安全钳误动作困人；13三、电梯日常使用注意事项8、搭乘电梯过程中，严禁操作选层按钮以外的其它按钮，及部分电梯所设有安全窗，以免发生急停困人时间；9、装卸货物应迅速，装卸货物时，应将司机/无司机开关置司机侧，以防货物进出时电梯关门而发生撞门或夹人时间；用后及时将开关置无司机侧，以免影响电梯使用效率；10、为提高电梯使用效率及降低能耗，应遵守电梯使用原则：梯外呼梯时，仅按下所去楼层相应方向按钮一次即可，静候电梯到达；轿内选层时，仅按所要去楼层相应按...
